TRUE BALANCED CONNECTION
TRUE BALANCED is de consistente implementatie van storingsvrije signaaloverdracht in Pro-Ject draaitafels. En de analoge specialisten blijven consequent, want ook zij bieden de juiste phono-trappen met een symmetrische opbouw.
TRUE BALANCE is geen uitvinding van Pro-Ject Audio. Hier wordt een techniek gebruikt die al jaren in het atelier wordt toegepast. Veel hifi-fans kennen de XLR-aansluiting van hoogwaardige hifi- en high-end apparaten. Nieuw is de consequente implementatie van deze overstap voor toestellen die niet tot het high-end segment behoren. Want veel apparaten, ook uit het zogenaamde instapsegment, hebben wel XLR-aansluitingen, maar werken niet symmetrisch. Met TRUE BALANCED weet je zeker dat alles bij elkaar past.
Het probleem
Een noemenswaardig zwak punt in een hifi-installatie is en blijft de transmissieweg en daarmee de kabel. Omringd door "elektrosmog" wordt het gevoelige signaal van een pick-up beïnvloed. Hoe klein de storing ook is, het heeft altijd een negatief effect op het muzieksignaal.
De oplossing
De oplossing is: gebalanceerde audioverbindingen. Ze komen uit de professionele studiosector en zijn zeer effectief tegen typische interferentie, vooral op langere signaalpaden. TRUE BALANCED gaat precies zo.
XLR & MINI-XLR

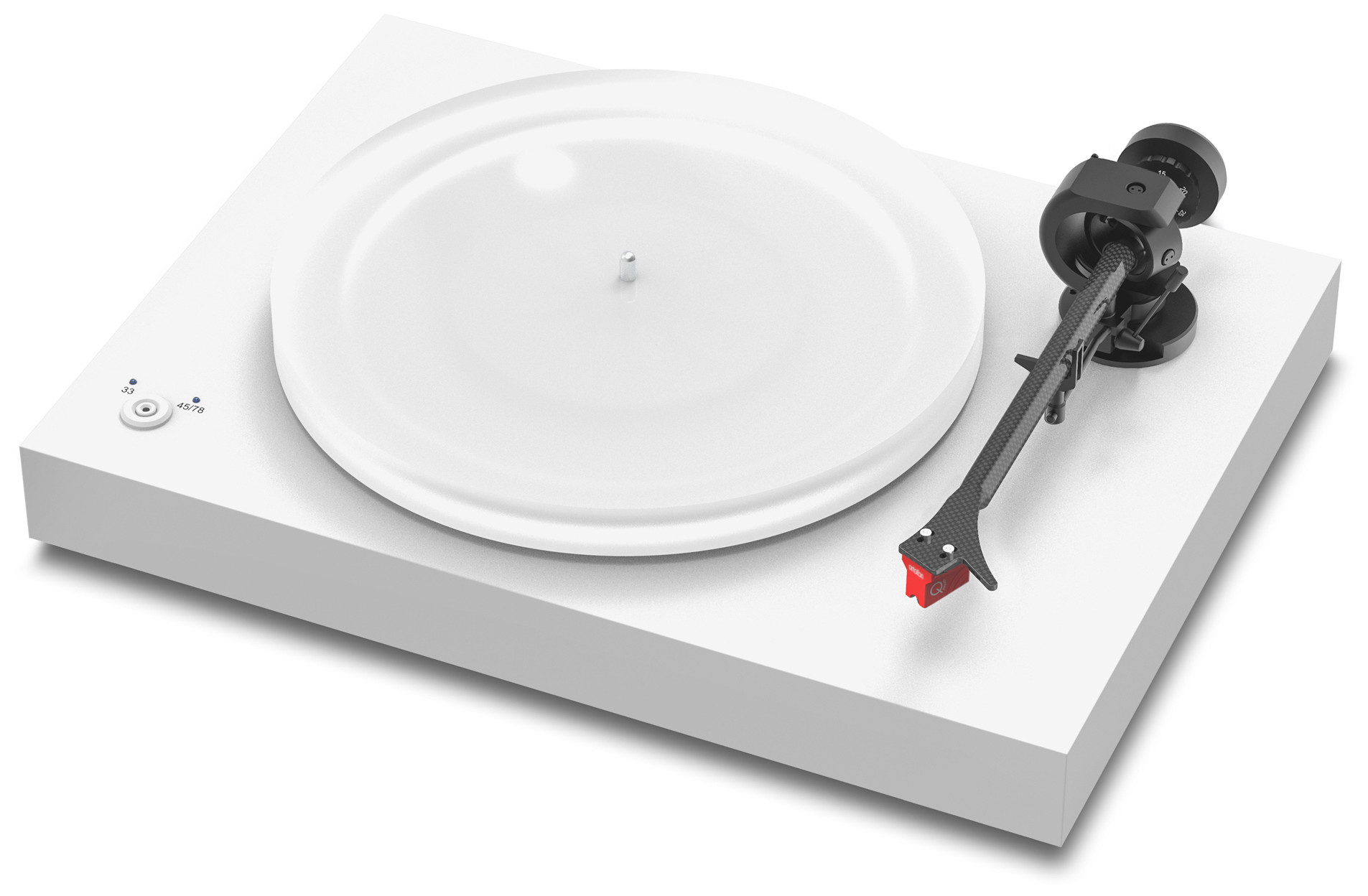

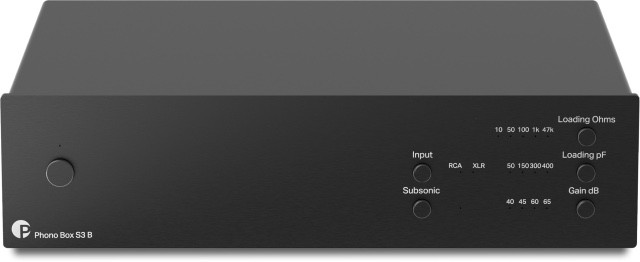

Om de TRUE BALANCED CONNECTION goed te kunnen implementeren, zijn inmiddels bijna alle Pro-Ject draaitafels voorzien van een XLR-uitgang. Om ruimte te besparen, kozen de ontwikkelaars voor de MINI XLR. De Pro-Ject phono-trappen hebben dezelfde ingang. Om het signaal consistent te kunnen voortzetten, sturen de phonoboxen S3, DS3 en RS2 het symmetrische signaal via een XLR-kabel direct door naar de voorversterker of geïntegreerde versterker.
ECHTE EVENWICHTIGE SIGNAALOVERDRACHT
De echte, symmetrische overdracht is alleen mogelijk met MC-pickups. Het signaal wordt zowel op de plusgeleiders rood + wit (d.w.z. rechts en links) als op de mindraden groen + blauw (d.w.z. rechts en links) verzonden. Dit is de basisvereiste voor TRUE BALANCED.
De overbrenging is dubbel en symmetrisch. Voor beide signalen treedt exact dezelfde storing op. Een van de signalen wordt geïnverteerd in de ingangstrap van de phono-voorversterker. De verstoringen heffen zichzelf op omdat ze nu in tegenfase zijn. Het muzieksignaal blijft ongewijzigd.
Na het bemonsteren van het signaal, zendt de MC-cartridge het signaal over de zogenaamde "hete" en de "koude" geleider. Vanwege hun constructie kunnen MM-pickups dit niet.
De MINI-XLR-aansluitingen op Pro-Ject-draaitafels hebben het grote voordeel dat ze niet te veel ruimte innemen. Natuurlijk wordt er een stereosignaal verzonden – in slechts één kabel.

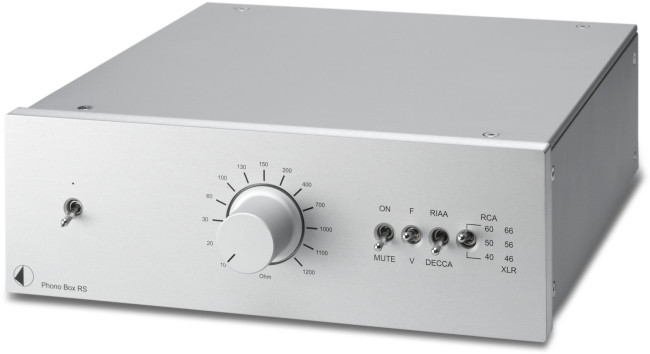

Natuurlijk behoort ook de Pro-Ject Phono Box RS2 tot de TRUE BALANCED toestellen. Het opgeruimde interieur is een lust voor het oog. Als je de optionele lineaire voeding aansluit, ervaar je een grote sprong voorwaarts op het gebied van geluid.
Geïllustreerde technische uitleg over de TRUE BALANCED CONNECTION van Project vindt u natuurlijk als PDF bij elk TRUE BALANCED-apparaat. Mocht u nog vragen hebben over TRUE BALANCED of de symmetrische verbinding tussen hifi-apparaten in het algemeen, neem dan gerust contact met ons op.
