Nexo NANONXAMP4 4 Channel Amplifier

nanoNXAMP4-D 4-kanaals eindversterker met Dante

De Dante-compatibele nanoNXAMP4-D 4-kanaals versterker levert 4 x 250 watt via zeer betrouwbare klasse-D eindversterkers met extreem lage vervorming en een schakelende voeding (SMPS) met actieve power factor correctie (PFC). Hierdoor bereikt hij dezelfde geluidskwaliteit en karakteristieke klank als NEXO's grotere NXAMPMK2 TD controllers. De geïntegreerde signaalverwerking maakt gebruik van FIR-filters voor nauwkeurige equalizerinstellingen en lineaire fasecoherentie. Voorgeconfigureerde presets zijn beschikbaar voor een select aantal luidsprekers uit NEXO's populaire ID- en ePS-series.

Een geïntegreerde mixer en flexibele matrixfuncties verlagen de kosten van kleinere installaties verder. De configuratie en bediening op afstand verlopen gemakkelijk via een geïntegreerde webinterface, toegankelijk via Ethernet of het geïntegreerde wifi-netwerk.

Belangrijkste kenmerken

• Luidsprekercontroller met Dante-interface en vier versterkerkanalen in een 1U, half 19" rack.
• Vier analoge ingangen (gebalanceerd + ongebalanceerd) – geschikt voor lijn- of microfoonniveau –, SPDIF digitale in-/uitgang en vier Dante- of AES67-ingangen (alleen op nanoNXAMP4-D).
• Vier klasse-D versterkerkanalen met extreem lage vervorming voor een compromisloze geluidskwaliteit, 4 x 250 watt bij 4 ohm.
• Universele voeding (100–240 V) met PFC-technologie voor maximale efficiëntie en een constant stroomverbruik.
• Bediening op afstand mogelijk via geïntegreerd WLAN-toegangspunt of Ethernet-verbinding.

Flexibel, schaalbaar en economisch

De nanoNXAMP4 4-kanaals versterker is verkrijgbaar in zowel een standaard- als een Dante-versie. Hij combineert vermogen en signaalverwerking in één apparaat, waardoor de totale kosten van kleine tot middelgrote geluidsversterkingssystemen aanzienlijk worden verlaagd. Perfect afgestemd op luidsprekers uit de NEXO ID- en ePS-serie.

Typisch NEXO-geluid in een compact formaat.

Ondanks zijn kleine formaat levert de nanoNXAMP4 eersteklas audiokwaliteit met 4 x 250 watt klasse-D versterking en minimale vervorming. Geïntegreerde FIR-filtering zorgt voor nauwkeurige equalizerinstellingen en fasegetrouwe weergave. Een selectie van voorgeconfigureerde presets garandeert optimale prestaties voor compatibele NEXO-luidsprekermodellen.

Zeer aanpasbaar en intuïtief te bedienen.

Dankzij de geïntegreerde mixer- en matrixfuncties kunnen zelfs kleinere installaties worden gerealiseerd zonder extra hardware. Optionele wandbedieningspanelen maken eenvoudige bronselectie en volumeregeling direct op locatie mogelijk.

Eenvoudige installatie via webinterface

Systeemconfiguratie en afstandsbediening verlopen gemakkelijk via een geïntegreerde, browsergebaseerde gebruikersinterface die toegankelijk is via Ethernet of Wi-Fi. Ingangen, zones, routing, luidsprekerpresets, vertragingen en systeeminformatie, en nog veel meer, kunnen hier intuïtief worden beheerd.

Compatibel met externe besturingsoplossingen.

De nanoNXAMP4 kan eenvoudig in bestaande netwerken worden geïntegreerd en ondersteunt zowel NEXO's eigen NeMo-besturingssysteem als gangbare protocollen van derden voor afstandsbediening en systeemmonitoring.

Ruimtebesparend ontwerp

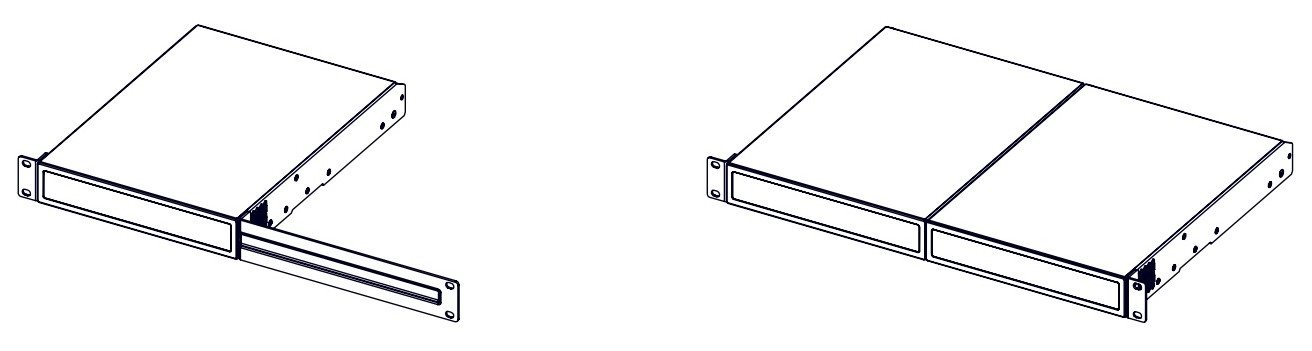

Met een afmeting van slechts één rackunit en de helft van de rackbreedte maximaliseert de nanoNXAMP4 de kanaaldichtheid en bespaart waardevolle rackruimte. De geïntegreerde 4x In / 4x Out DSP-architectuur met optionele Dante-interface maakt extra signaalprocessors overbodig, waardoor niet alleen de hardwarekosten, maar ook de bekabelingskosten worden verlaagd.

Technische gegevens

Aantal versterkerkanalen: 4, overbrugbaar in paren (2x2)

Maximaal uitgangsvermogen:

• 4-kanaalsmodus / 8 ohm: 4 × 200 watt
• 4-kanaalsmodus / 4 ohm: 4 × 250 watt
• 4-kanaalsmodus / 2 ohm: 4 × 250 watt
• 2-kanaalsmodus (bruggeschakeld) / 8 ohm: 2 × 200 watt
• 2-kanaalsmodus (bruggeschakeld) / 4 ohm: 2 × 350 watt

Stroomverbruik:

• Inactief: 20 watt
• Standby: < 2 watt
• Standbyverbruik zonder netwerkverbinding: < 0,5 watt

Signaalverwerking / Invoer- en uitvoerspecificaties

• Frequentiebereik: +0/-0,25 dB van 20 Hz tot 20 kHz
• Ingangsimpedantie / Ingangsgevoeligheid: 20 kOhm / +13 dBu
• Dynamisch bereik / THD+N: >106 dB (A-gewogen) / <0,05% (met vlakke DSP-configuratie)
• Latentie: 1 ms (met vlakke DSP-configuratie)
• A/D- en D/A-omzetter: 24 bit bij 48 kHz
• DSP-verwerking: 64-bits

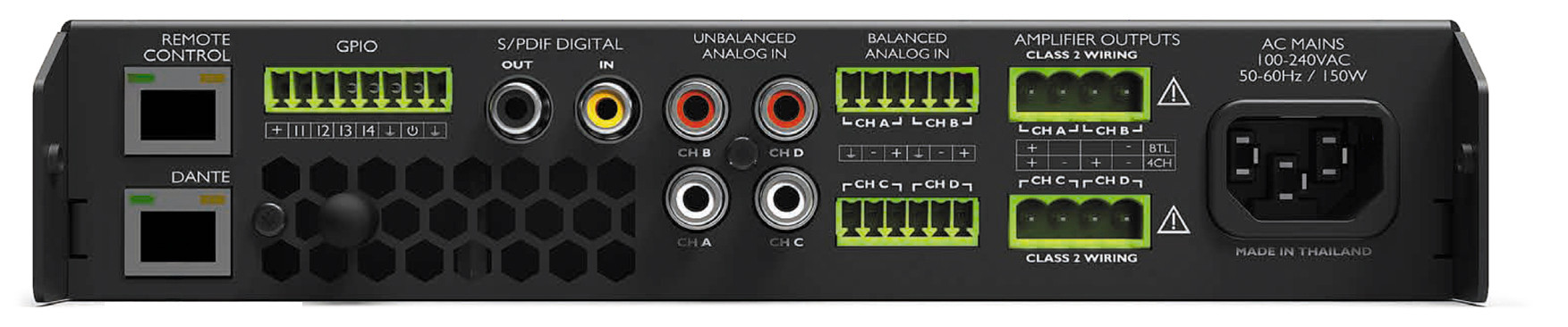

Aansluitingen aan de achterzijde:

Analoge audio-ingangen:

• 4 × symmetrisch (Euroblock, raster van 3,5 mm)
• alternatief ongebalanceerd (Cinch/RCA)
• Luidsprekeruitgangen: 4 × Euroblock-uitgangen (5 mm steek)

Digitale audioaansluitingen:

• 1 × SPDIF 2-kanaals ingang/uitgang (RCA)
• 1 × Dante™ 4-kanaals ingang (alleen nanoNXAMP4-D)

GPIO-poort:

• 1 × Euroblock (3,5 mm raster) met
• 4 × globale invoer
• 1 × globale uitvoer
• Netwerk: 1 × Ethernet-poort (100 Mbit/s) voor afstandsbediening
• Voedingsaansluiting: 1 × IEC C14-aansluiting

Voorpaneel en afstandsbediening:

• Statusindicatoren: 5 LED's (wifi / netwerk / uitgang / ingang / status)

Afstandsbediening:

• via Ethernetpoort (100 Mbit/s)
• of via een geïntegreerd WLAN-toegangspunt / WLAN-client

Voeding:

• Netspanning: Universele voeding met actieve PFC, 100–240 V (50/60 Hz)
• Stroomverbruik bij 1/8 belasting (4 ohm): 250 watt

Afmetingen en certificeringen:

• Afmetingen: 1U, de helft van een 19" rackbreedte
• 44,5 × 220 × 296 mm (H × B × D)
• Gewicht: 2,8 kg
• Elektrische veiligheid:
• IEC62368-1 (2e editie)
• UL62368-1
• EMC-certificeringen:
• FCC Deel 15 Klasse B
• CAN/CSA-CISPR 22-10
• EN55032/CISPR32, EN61000
