SPL - Sound Performance Lab Director Mk2 DAC Preamplifier

SPL Director Mk2 DAC-voorversterker

De regisseur zet de toon.

Het hart van het systeem is de voorversterker. Met op afstand bedienbare bronselectie en volumeregeling, tape-monitorpad, retro-look VU-meter, premium DA-converter en de uitstekende VOLTAiR-technologie, zorgt de Director Mk2 voor muzikale blockbusters.

Van de volledige

De massieve 45 mm volumeknop gefreesd uit aluminium is een haptisch hoogtepunt. Zijn massa, gecombineerd met de Alps RK27 "Big Blue" gemotoriseerde potentiometer, zorgt voor een heerlijk "lepel in de honing" -gevoel.

De rode markerings-LED zorgt voor een goede zichtbaarheid van de volumeparameter, zelfs in donkere omgevingen.

afstandsbediening

De volume- en bronselectie kan op afstand worden bediend met elke infraroodafstandsbediening. De Director Mk2 leert er met een druk op de knop mee te communiceren.

bron van vreugde

Er kunnen maximaal tien (10 !) stereobronnen worden aangesloten op de Director Mk2.
Zes daarvan zijn voor analoge en vier voor digitale ingangssignalen.

De bronselectie wordt weergegeven in het dot-matrix LED-display: IN 1 tot IN 6 voor de analoge ingangen. AES, USB, COAX, OPTICAL voor de digitale ingangen. Na ongeveer twee seconden wordt de gedetecteerde bemonsteringsfrequentie op het display weergegeven wanneer een digitale bron wordt geselecteerd. Bijvoorbeeld U768 = USB-ingang met een samplefrequentie van 768 kHz.

De bronselectie kan op afstand worden bediend als de draaischakelaar in de stand Remote staat.

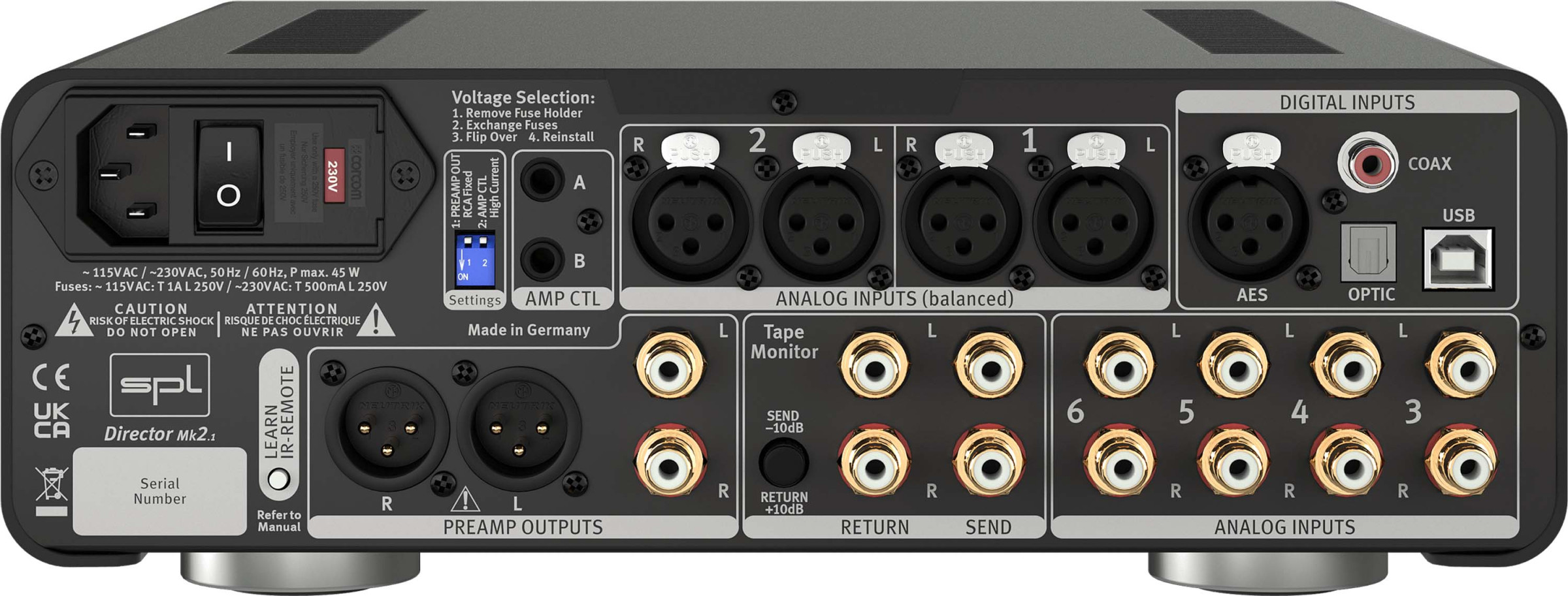

De Director Mk2 biedt twee paar gebalanceerde ingangen op XLR-connectoren en vier standaard ingangen op vergulde RCA-connectoren.

Aan de digitale kant zijn nog vier ingangen toegevoegd. PCM-audio wordt ontvangen in S/P-DIF-formaat, zowel coaxiaal (Cinch), optisch (Toslink F06) als gebalanceerd (AES/EBU). Zowel PCM-audio als DSD-audio kunnen via USB worden geconverteerd.

Goed geïnformeerd

De DAC neemt automatisch de samplefrequentie en resolutie van de digitale afspeelbron over. Of er nu een streamer, computer of cd-speler is aangesloten. Er zijn geen verdere instellingen nodig op de Director Mk2.

De gedetecteerde samplefrequentie wordt weergegeven op het dot-matrix LED-display. U768 is bijvoorbeeld een acroniem voor de bron "USB" met een samplefrequentie van 768 kHz.

De DAC768

De veelgeprezen AKM AK4490 Velvet Sound TM premium DAC-chip wordt gebruikt als converterchip in de digitaal/analoog converter, die dankzij zijn architectuur de fijnste geluidsdetails reproduceert.

Het converteert PCM-audio met een resolutie van 32 bit en een bemonsteringsfrequentie tot 768 kHz, wat 16 keer de resolutie van cd is. Direct Stream Digital wordt ook ondersteund tot een resolutie van DSD4 of DSD256. In tegenstelling tot de DAC768xs biedt de DAC768 niet alleen een AES/EBU digitale ingang, maar ook de SPL DLP120 met VOLTAiR-technologie.

De DLP120 (Dual Low Pass)

Elk signaal dat van een DAC-chip naar de analoge wereld wordt gestuurd, moet door een laagdoorlaatfilter worden gefilterd. Twee hiervan zijn geïnstalleerd in de DLP120: één voor PCM en één voor DSD-audiosignalen, omdat verschillende roll-off-frequenties vereist zijn.

In tegenstelling tot alle andere DAC's ter wereld maken onze analoge laagdoorlaatfilters gebruik van SPL VOLTAiR-technologie, wat de dynamiek, hoofdruimte en geluid vergroot.

Goede oude tijd

Twee mechanische VU-meters visualiseren de ingangsniveaus voor het linker- en rechteraudiokanaal.
Met de VU-schakelaar kunt u de weergave optimaliseren voor verschillende signaalniveaus.

posterieure controle

Een bandmonitorcircuit is behoorlijk retro.
Wie heeft er nog een cassetterecorder of een bandrecorder?
Wie loopt er nog een equalizer in?

Anders gevraagd:
Wie wil en kan niet, want geen enkele fabrikant biedt nog een bandmonitorschakeling aan?

Dus. Wie wil kan nu weer.

De audioniveaus van vandaag zijn aanzienlijk hoger dan in het verleden en sommige recorders kunnen "overreden" worden.

Ook hier biedt de Director Mk2 uitkomst. Met een simpele druk op de knop wordt het niveau naar de recorder 10 dB verlaagd en achter de recorder weer 10 dB verhoogd. En voila.

Alles geregeld - of liever Slave Thru?

De Director Mk2 heeft twee stereo uitgangsparen voor het aansluiten van eindversterkers of actieve luidsprekers.

Een paar uitgangen met XLR, de andere met RCA-uitgangen. Beide hebben hetzelfde uitgangssignaal, dat wordt aangestuurd door de grote volumeregelaar.

De volumeregeling voor de cinch-uitgangen kan echter via de DIP-schakelaar aan de achterkant van het apparaat vanuit het signaalpad worden omgeschakeld. Er kan bijvoorbeeld een hoofdtelefoonversterker met een eigen volumeregeling op worden aangesloten.

Alles onder controle - AMP CTL

De standby-modus van apparaten met een 12V trigger-ingang kan samen met de Director Mk2 worden in- en uitgeschakeld via AMP CTL. Zo kunnen bijvoorbeeld de eindversterkers SPL Performer s800, Performer m1000 of Performer s1200 ideaal in de opstelling worden geïntegreerd.

Klinkt goed

Bij alle apparaten uit de Professional Fidelity-serie ontwikkelt SPL zich niet alleen vanaf het begin volgens plan, maar ook op het gehoor. Veel van de basiscomponenten zijn op de printplaten gemonteerd in doorlopende montage (THT). Dit zorgt ervoor dat de componenten die het beste klinken worden geïnstalleerd.

De VOLTAiR-technologie

VOLTAiR is samengesteld uit de termen Volt en Air .
Volt is de eenheid van elektrische spanning en Air is het Engelse woord voor lucht.

VOLTAiR symboliseert de schijnbaar grenzeloze dynamiek die voortkomt uit de hoge audiospanning.

120V-technologie is de SPL-referentietechnologie. Het is uniek in de audiowereld omdat het werkt met een gelijkspanning van 120 volt. Dit komt overeen met vier keer de bedrijfsspanning van op IC gebaseerde operationele halfgeleiderversterkers. SPL noemt deze ongeëvenaarde technologie VOLTAiR-technologie in de Professional Fidelity-serie.

De hoogst mogelijke audiokwaliteit vereist de hoogst mogelijke audio-bedrijfsspanning.

120 V-technologie werkt op +/- 60 V. Om zo'n hoge spanning aan te kunnen, heeft SPL speciale bedrijfseigen operationele versterkers ontwikkeld die kunnen werken op +/- 60 V DC - de SPL 120V SUPRA operationele versterkers. Deze hoge spanning zou conventionele componenten en operationele versterkers vernietigen.

120V-technologie bereikt uitzonderlijke technische specificaties en sonische voordelen. Technisch gezien in termen van dynamisch bereik, signaal-ruisverhouding en overbelastingsweerstand. Qua geluid, qua detailrijkdom en een absoluut ontspannen luisterplezier.

Overigens heeft de "120V" in de naam van de techniek niets te maken met de lokale netspanning uit het stopcontact. Dit gaat over de bedrijfsspanning in het apparaat waarmee de audiosignalen worden verwerkt.

De netspanning van het stopcontact wordt in de interne lineaire voeding van het apparaat met ringkerntransformator omgezet in de vereiste secundaire spanning. Gelijkrichters zetten deze wisselspanning om in de in het audioapparaat benodigde gelijkspanningen.

vergelijking

De meeste audioapparaten werken met een interne bedrijfsspanning van +/-15 volt en kunnen daarom een maximaal ingangsniveau van +21,5 dBu verwerken. Als een DAC bijvoorbeeld een uitgangsniveau van +22 dBu bij 0 dBFS heeft, zouden niveaupieken in het muziekmateriaal al clipping veroorzaken in de ingangstrap van het apparaat. Alle componenten in het audioapparaat werken vaak op hun limiet. Het resultaat is een luidruchtig geluid dat stress en snellere gehoorvermoeidheid veroorzaakt.

Dankzij de hogere interne bedrijfsspanning van +/- 60 volt kunnen apparaten van SPL met VOLTAiR-technologie ingangsniveaus van +32,5 dBu verwerken - d.w.z. 12 dB meer hoofdruimte bieden. Hierdoor werken alle componenten continu in het optimale werkbereik. Het resultaat is een zeer aangename, natuurlijke en ontspannen geluidservaring. Zo kunt u tot in elk detail genieten van uw muziek.
