WBT Binding Post Wing Nut

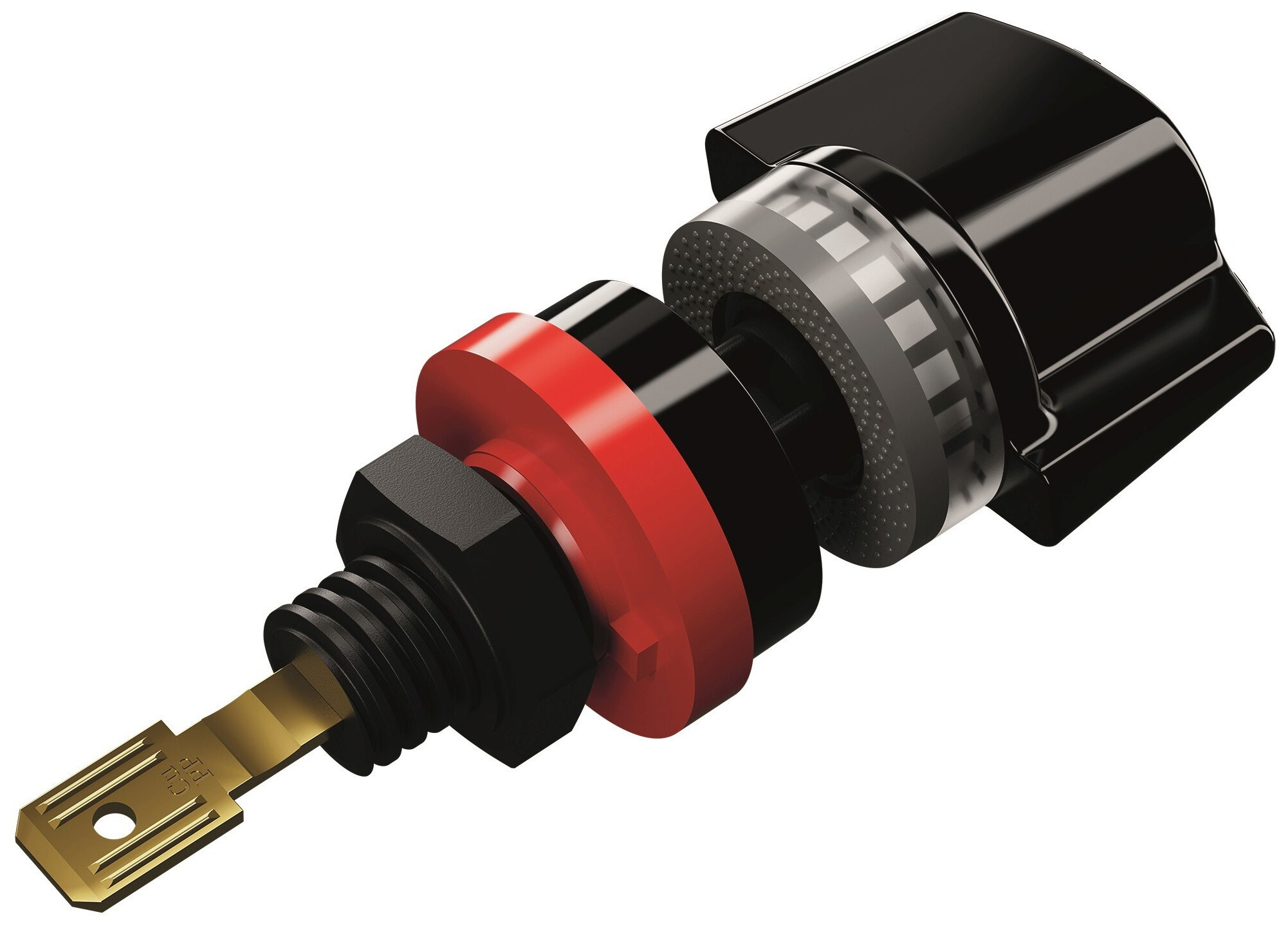

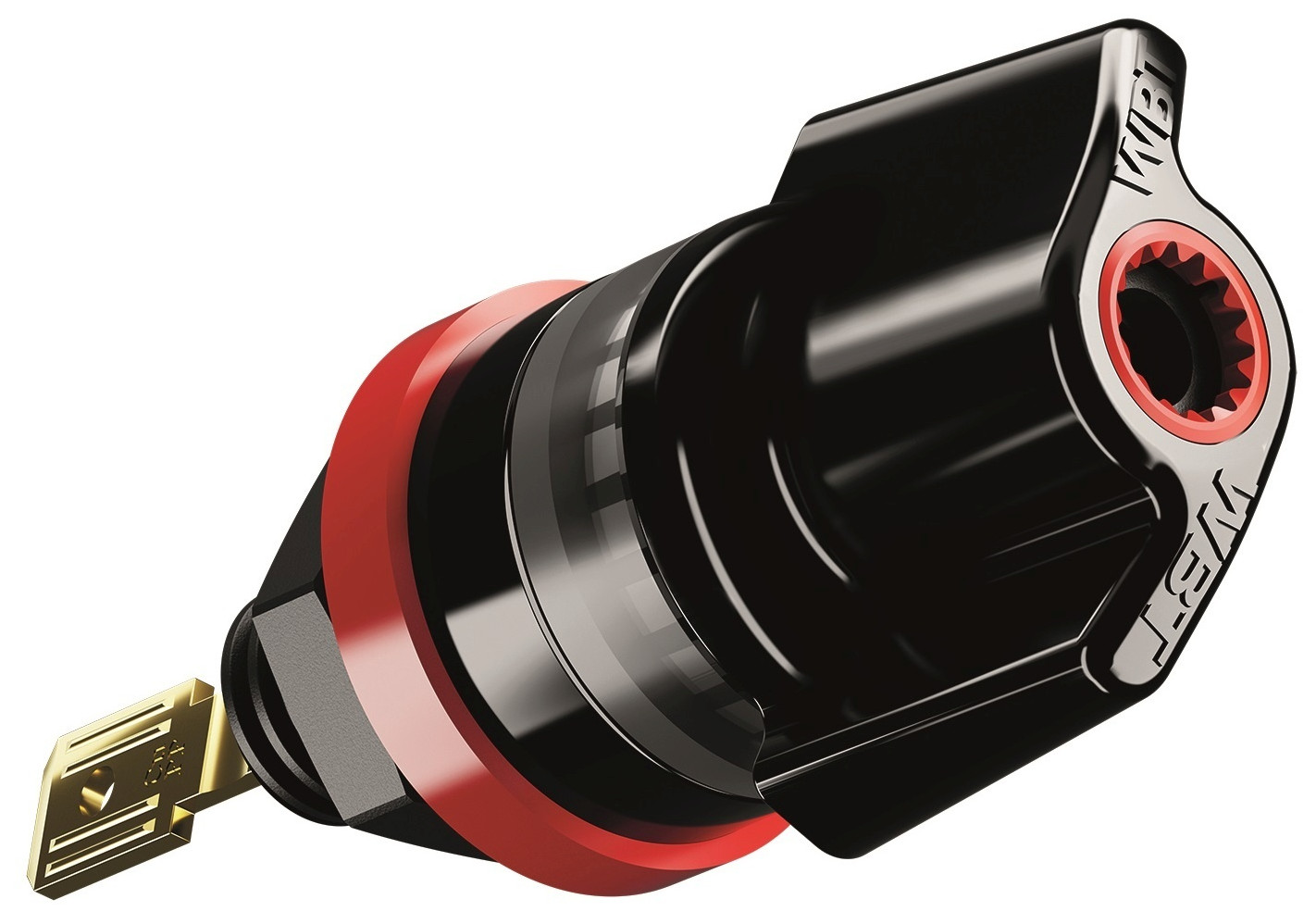

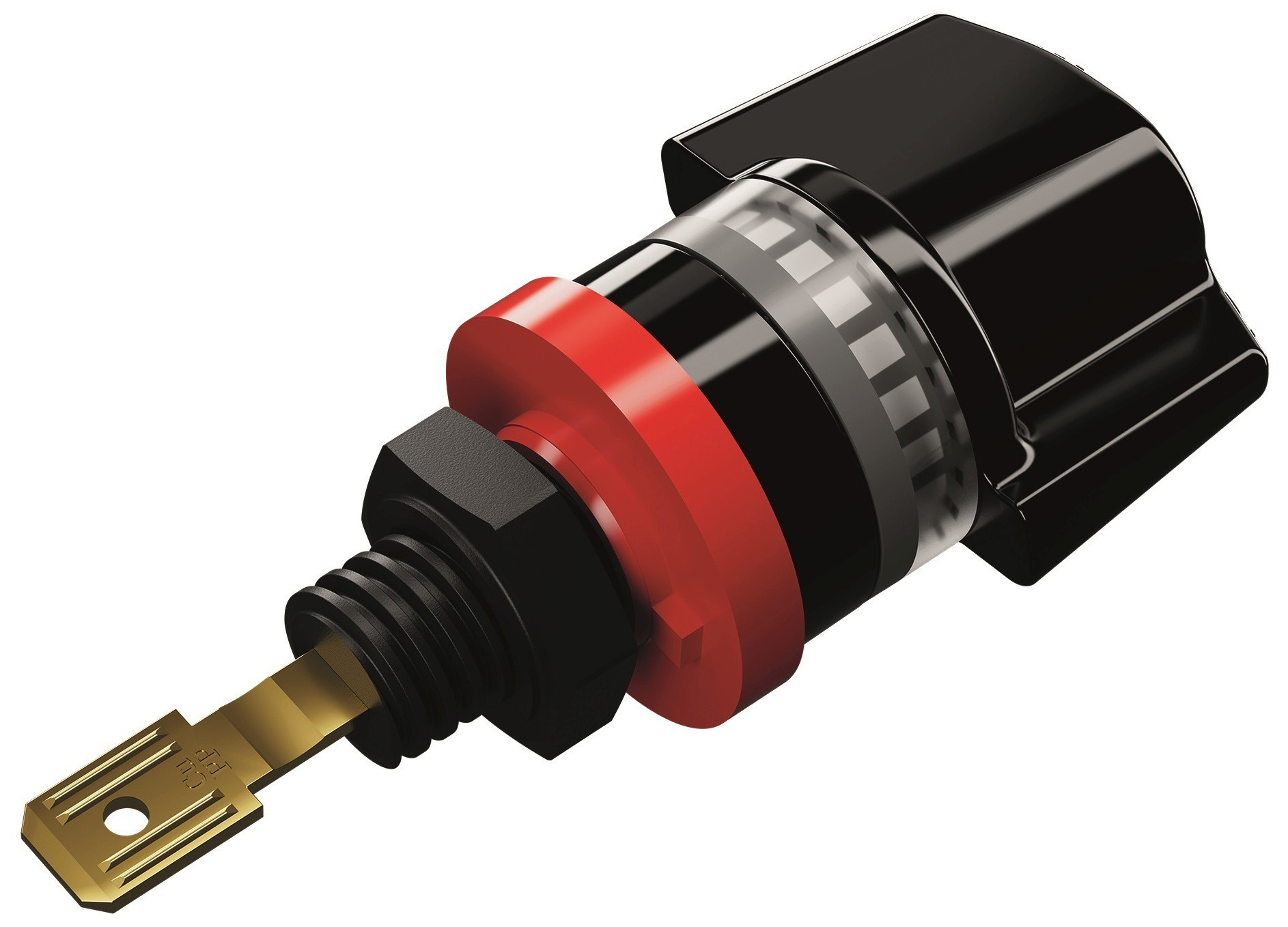

Informatietekst over de WBT-0707 Cu nextgen™ inbindpost

De WBT-0707 Cu nextgen™-verbindingspost is een geavanceerde oplossing voor het monteren van behuizingen, ontworpen voor plug-in- en soldeertoepassingen. Het biedt een perfecte combinatie van precisie, hoogwaardige materialen en uitstekende elektrische eigenschappen, ideaal voor veeleisende audiotoepassingen en andere toepassingsgebieden.

mechanica

• Uit één stuk vervaardigd, nauwkeurig contactelement met nauwe toleranties.
• Volledig geïsoleerde structuur voor maximale veiligheid.
• Indicatie van het aanhaalmoment voor nauwkeurige koppelcontrole.
• Vergrendelende tanden zorgen voor een veilige contactdruk.
• Trillingsdempende functionele materialen, elektrisch en mechanisch geoptimaliseerd.

Materialen

• Signaalgeleider (2): Zuiver koper met eersteklas geleidingsvermogen.
• Basislichaam (1), zeskantmoer (8), identificatiering (4), drukring (5), dubbeltraps sluitring (9): Polyamide (PA) voor stabiliteit en isolatie.
• Dempingsring (6): Thermoplastisch elastomeer (TPE) voor trillingsdemping.
• Indicator/slot (7) en klemmoer (3), afdekring (10): polycarbonaat (PC) voor duurzaamheid.

oppervlakken

• De signaalgeleider is bedekt met 24-karaats nikkelvrij direct goud, beschermd door PlasmaProtect™-technologie. Dit zorgt voor een niet-ferromagnetisch, goed geleidend oppervlak.

Bedrijfskenmerken

Zelfs na meer dan 1.000 paringscycli blijven de volgende eigenschappen betrouwbaar behouden:

• Continue stroom (ID): = 30 A.
• Piekstroom (IS): = 200 A.
• Contactweerstand (Rü): < 0,1 mOhm (gemeten met kabelschoenaansluiting).
• Contactweerstand (RDAg): < 0,14 mOhm.
• Isolatieweerstand (Riso): > 10¹° Ohm (bij 500 V).

Verbindingen

• Binnenkant: soldeertechnologie voor kabels tot 4 mm² (11 AWG).
• Buitenkant: Geschikt voor 4 mm banaanstekkers, 6,3 mm kabelschoenen en blanke kabeluiteinden.

Montage

• Boring: diameter Ø11,5 mm (+0,2 mm) met groef (2,5 x 2 mm) voor anti-verdraaibeveiliging (zie boorsjabloon).
• Ondersteunt wanddiktes van 0,9 tot 10 mm; met puzzelschijf WBT-9410 geschikt voor wanddiktes van 0,9 tot 8 mm.
• Aanbevolen afstand tussen de stopcontacten: 30 mm (hart op hart).
• Aanhaalmoment: 1,5 Nm voor de zeskantmoer.

Installatie-aanbevelingen

• Gebruik van een contactgeluiddemper (WBT-0718, versie V) om contactgeluid en trillingen te verminderen.
• Gebruik van interne bedrading met nextgen™-technologie.
• Platte connector WBT-0655 voor eenvoudige en betrouwbare kabelmontage.

De WBT-0707 Cu nextgen™-bindpaal zet nieuwe normen op het gebied van contacttechnologie met zijn combinatie van innovatieve materialen, hoogwaardige afwerking en uitstekende prestaties. Het is de ideale oplossing voor veeleisende toepassingen die een langdurige en goed geleidende verbinding vereisen.
