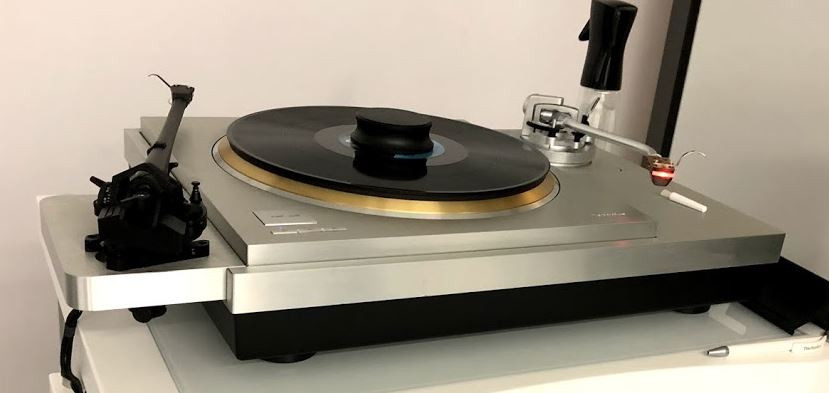

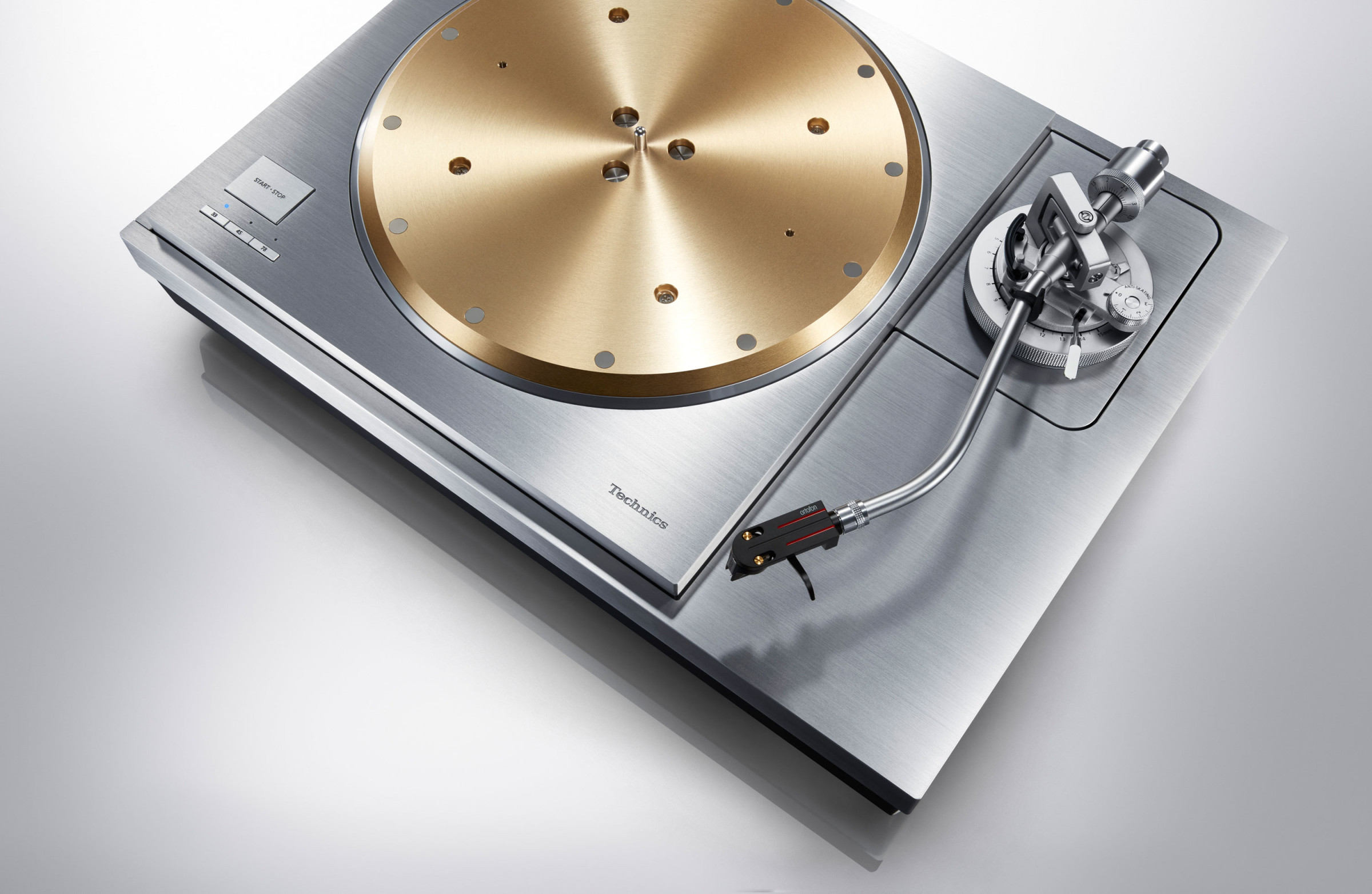

Technics SL-1000R Direct Drive Turntable System

Kernloze directe aandrijfmotor

De dubbelspoelige twin-rotor-type kernloze direct aangedreven motor die nieuw voor dit doel werd ontwikkeld, had spoelen aan beide zijden voor 12-polige, 18-spoels aandrijving, met een hoog genoeg koppel om het plateau van zware gewichtsklasse aan te drijven (ongeveer 7,9 kg) . Door de spoelen aan beide zijden 60 graden te verschuiven, werd de stijfheid van het substraat verbeterd, waardoor fijne trillingen werden onderdrukt en de zelfinductie werd verminderd. Deze verbeteringen zorgden voor een stabiele rotatie van 0,015% wow en flutter of minder, wat als de meetlimiet wordt beschouwd. Ook gebruiken de druklagers die het plateau van zware gewichtsklasse ondersteunen een speciaal technisch plastic om zowel een hoge stijfheid als betrouwbaarheid te bieden.

Ongewenste motortrillingen onderdrukken

De motor die is ontwikkeld voor de SL-1200G diende als platform voor de direct drive motor. De dubbele spoel, versterkte druklagers en een chassis met verhoogde stijfheid zorgden voor een gestabiliseerde motor met een laag zwaartepunt. Door twee roestvrijstalen gewichten met een hoge stijfheid en een hoog soortelijk gewicht onderaan het chassis te plaatsen, blijft de stijfheid en het lage zwaartepunt behouden. Deze grondige maatregelen om ongewenste trillingen te voorkomen, helpen om een overweldigende rotatieprecisie te bereiken en de S/N te verbeteren.

Draaitafelplateau van zware kwaliteit

Het draaiplateau positioneert wolfraamgewichten, die een extreem hoog soortelijk gewicht hebben en moeilijk te verwerken zijn, aan de buitenrand van een 10 mm dik messing gewicht. Het messing gewicht is gelamineerd op het gegoten aluminium, waardoor de schotel een totaal gewicht heeft van ongeveer 7,9 kg en een traagheidsmassa van ongeveer 1 ton?cm. Een dempend rubber voor het elimineren van ongewenste trillingen is ook bevestigd aan het achteroppervlak om een drielaagse constructie te vormen en een hoge stijfheid en uitstekende trillingsdempende eigenschappen te bereiken.

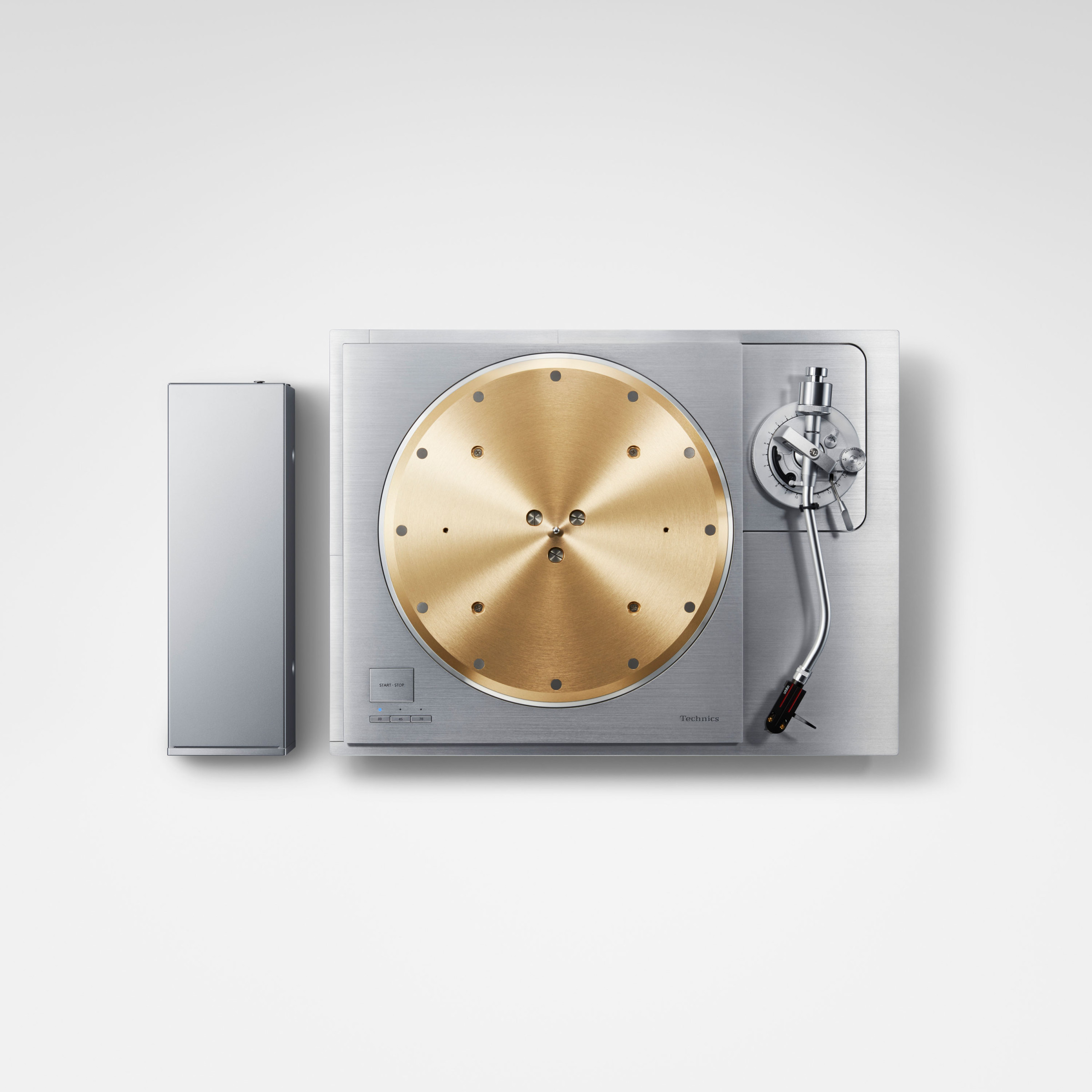

Afzonderlijke besturingseenheid

De besturingseenheid is gescheiden van de hoofdeenheid om de effecten van ongewenste ruis op de hoofdeenheid te onderdrukken. Om een voedingscircuit te krijgen dat een goede regeling voor een hoog koppel biedt, wordt een schakelende voeding gebruikt. Om de ruis die de pickup bereikt te verminderen, is de schakelende voeding uitgerust met een unieke technologie die zorgt voor een spanningsvoorziening met minimale ruis door een nieuw ontwikkelde 'ongewenste ruisonderdrukkingsschakeling'. Om de ruis zelfs tijdens de communicatie te minimaliseren, wordt een zeer betrouwbaar systeem gebruikt dat bestand is tegen de effecten van externe ruis voor de communicatie tussen de hoofdeenheid en de besturingseenheid. Deze grondige geluidsreducerende maatregelen zorgen voor 's werelds hoogste S/N.

Minuutaanpassing en indicatie van rotaties

Deze draaitafel ondersteunt niet alleen LP (33 1/3 rpm) en EP (45 rpm) analoge platen, maar ook SP (78 rpm). Rotatie (rpm) kan ook worden ingesteld op twee decimalen (maximaal ±16%) vanaf de besturingseenheid. Het OLED-display is ook in staat om rotatie tot op twee decimalen nauwkeurig weer te geven, zodat de gebruiker extreem nauwkeurige rotatie kan horen en zien.

Hooggevoelige toonarm

Om de toonarm in staat te stellen de rotatie van de plaat nauwkeurig te volgen, heeft Technics traditioneel de statische balans, S-type universele toonarm met een lichtgewicht, sterk dempende magnesium toonarmpijp gebruikt. De toonarm van de gimbal-ophangingsconstructie maakt gebruik van zeer nauwkeurige lagers. Zeer bekwame Japanse ambachtslieden zorgen voor alle montage en aanpassingen om een hoge initiële bewegingsgevoeligheid te bereiken om de groeven die in de platen zijn gesneden nauwkeurig te volgen. OFC wordt gebruikt voor interne bedrading, dus het muzieksignaal dat door de cartridge wordt doorgegeven, wordt niet gedempt en de muzikale energie die in de plaat wordt gesneden, gaat niet verloren, waardoor zeer levendige geluiden worden geproduceerd.

Toonarm basis

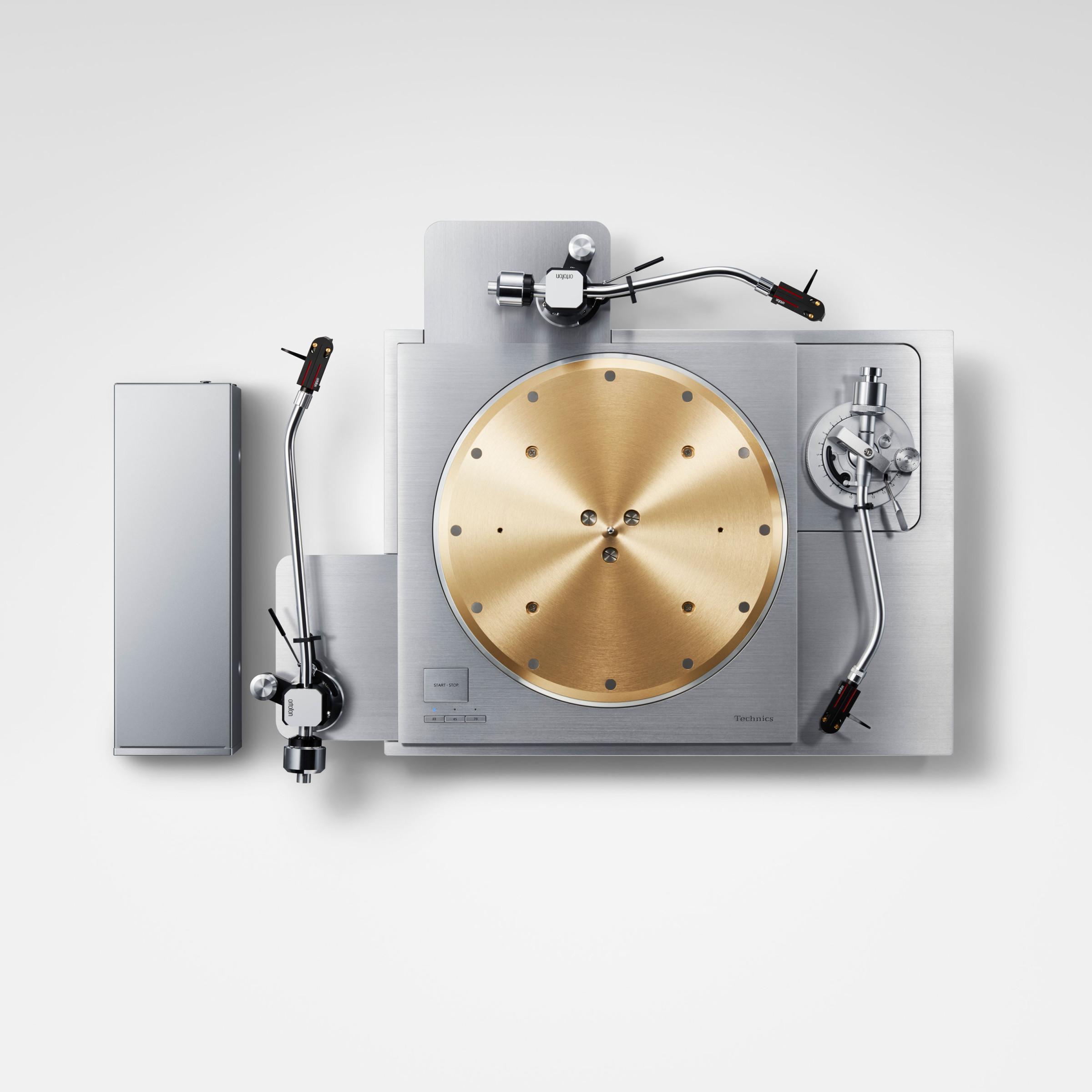

De toonarmbasis, waarop de toonarm is gemonteerd, is sterk geïntegreerd met het draaitafelgedeelte. Als we het basisgedeelte van de draaitafel vergelijken met de montageconstructie van de toonarm, is de relatie tussen de toonarmlagers, draaitafellagers en naaldpositie altijd constant, waardoor een structuur ontstaat waarin de trillingen veroorzaakt door de stijfheid van de basismaterialen van de draaitafel een minimaal effect hebben, en de toonarmprestaties worden gemaximaliseerd. Er kan ook een optionele toonarmbasis worden gekocht, waardoor naast de standaard toonarm een bestaande korte of lange toonarm van SME of Ortofon kan worden gemonteerd (maximaal drie inclusief de standaard toonarm).

Hoogwaardige terminal

Er wordt een vergulde 5-pins DIN-aansluiting gebruikt, zodat de gebruiker de gewenste PHONO-kabel kan selecteren. Een geïntegreerde, machinaal bewerkte, zeer stevige aluminium behuizing onderdrukt ook externe ruis die de pickup bereikt.

Een stevige kast en hoog dempende siliciumisolator

De kast heeft een 2-laags constructie bestaande uit BMC (bulk molding compound) en een 30 mm dik aluminium bovenpaneel. Het draaitafelgedeelte is een 3-laags constructie bestaande uit BMC, gegoten aluminium en een 25 mm dik aluminium bovenpaneel. Dit geeft het systeem een constructie van 5 lagen van verschillende materialen om voor voldoende stijfheid te zorgen. De isolator die de kast ondersteunt, is een speciaal siliconenrubber dat hoge trillingsdempende eigenschappen en langdurige betrouwbaarheid combineert. Versterking met een cilindrische buis gemaakt van een microcelpolymeer absorbeert trillingen in horizontale richting. Deze onderdelen bevinden zich in een behuizing van gegoten zink met een hoog soortelijk gewicht, voor isolatie van externe trillingen.

SL-1000R
Direct Drive draaitafelsysteem

Draaitafel sectie

Aandrijfmethode:

Directe aandrijving

Motor

Borstelloze DC-motor

Draaitafelsnelheden

33 1/3, 45, 78 tpm

Bereik aanpassen:

±16 %

Startkoppel

0,39 N·m / 4,0 kg?cm (3,47 lb-in)

Wauw en fladderen

0,015% WRMS

Draaiplateau

Messing en gegoten aluminium gecombineerd
Diameter: 323 mm (12-23/32')
Gewicht: Ca. 7,9 kg (17,5 lbs) (inclusief draaitafelmat)

Toonarm Sectie

Type

Universele statische balans

Effectieve lengte

Van het toonarmscharnier tot de stylus: 254 mm (10')
Van het toonarmscharnier tot de spil: 239 mm (9-13/32')

overhang

15 mm (19/32 inch)

Hoek van trackingfout

Binnen 1° 48' (bij de buitenste groef van 30 cm (12') plaat)
Binnen 0° 30' (bij de binnenste groef van 30 cm (12') record)

Offsethoek

21°

Instelbereik armhoogte

0 - 15 mm

Aanpassingsbereik stylusdruk

0 - 4 g (directe aflezing)

Toepasselijk gewichtsbereik cartridge (inclusief headshell)

15,9 - 19,7 g (zonder hulpgewicht)
18,8 - 23,6 g (met klein hulpgewicht)
22,5 - 26,3 g (met middelste hulpgewicht)
26,0 - 31,0 g (met groot hulpgewicht)

Aansluitingen

Audio uitgang

PHONO (Din-aansluiting) x 1 *Alleen rechte kabel

Algemeen

Stroomvoorziening

Wisselstroom 110 - 240 V, 50 / 60 Hz

Energieverbruik

10 W
Ca. 0,05 W (stand-by)

Afmetingen (B x H x D)

Hoofdeenheid
531 x 188 x 399 mm (20-29/32 × 7-13/32 × 15-23/32 inch)
Besturingseenheid
110 x 84 x 350 mm (4-11/32 × 3-5/16 × 13-25/32 inch)

Gewicht

Hoofdeenheid Ca. 40,2 kg (88,7 lbs)
Besturingseenheid Ca. 2,1 kg (4,7 lbs)

Bedrijfstemperatuurbereik:

0° tot +40° (32°F tot +104°F)

Bedrijfsvochtigheidsbereik

35% tot 80% RV (geen condensatie)

Accessoires

Draaitafel, Draaitafelmat, EP-opnameadapter, Balansgewicht, Hulpgewicht (Klein) (Midden) (Groot), Overhangmeter, Schroevenset voor draaitafel, Afneembare handgreep, Inbussleutel, Isolatiebevestiging, Stofkap, AC-hoofdkabels, Gebruikershandleiding
