Technics SU-R1000E-S Amplificateur intégré

Amplificateur intégré stéréo SU-R1000

Technics continue de rechercher le son idéal en défiant de nouvelles dimensions sonores réalisées par un amplificateur entièrement numérique.

Magnifique énergie et son dynamique
Un amplificateur entièrement numérique Technics qui a évolué et atteint de nouveaux sommets

Moteur JENO

La gigue est une cause majeure de distorsion dans les systèmes numériques et est causée par un décalage dans les horloges maîtresses utilisées dans la conversion numérique-analogique. Pour éliminer la dégradation du son causée par la gigue, Technics a développé un circuit original de réduction de la gigue, comprenant un générateur d'horloge dans le système de mise en forme du bruit pour réduire la gigue dans la plage des basses fréquences et un convertisseur de fréquence d'échantillonnage de haute précision pour supprimer la gigue dans la gamme des hautes fréquences. Ainsi, il réduit le jitter de manière idéale sur toute la gamme de fréquences. Cela fonctionne avec le circuit de conversion PWM (Pulse Width Modulation) original de haute précision, optimisant la vitesse de mise en forme du bruit, le degré et le nombre de re-quantification, et la gradation PWM, afin de convertir les signaux haute résolution en PWM sans causer de dommages. à la plage dynamique. Ces technologies permettent aux conceptions d'amplificateurs numériques Technics de reproduire les nuances naturelles et délicates de la musique.

ADCT (technologie d'annulation active de la distorsion)

La technologie Active Distortion Cancelling nouvellement développée par Technics extrait et supprime avec précision la distorsion dans l'étage de sortie de puissance qui est générée par la force contre-électromotrice du haut-parleur et les chutes de tension. Sur le marché de l'audio Hi-Fi où un nombre illimité de systèmes audio peuvent être configurés en combinant divers produits, les amplificateurs audio haut de gamme doivent piloter de manière optimale une diversité d'enceintes. La technologie d'annulation active de la distorsion extrait avec précision la distorsion en déterminant la différence entre la sortie de la borne du haut-parleur et la sortie JENO, puis applique une correction au signal numérique de sortie, corrigeant ainsi le système d'amplification numérique conventionnel. Cela fournit une force motrice et une énergie acoustique puissantes tout en offrant les avantages supérieurs d'un amplificateur numérique, tels qu'un faible bruit, une image sonore précise et une ambiance sonore étendue, quels que soient les types d'enceintes connectées.

Assurant une sortie d'alimentation stable et à faible bruit

Alimentation silencieuse à vitesse avancée

Le SU-R1000 utilise un système d'alimentation à découpage pour assurer une alimentation stable de la tension et du courant requis par l'ampli numérique. Dans un système d'alimentation à découpage conventionnel, le temps de marche de l'opération de commutation était contrôlé afin de stabiliser la tension, ce qui fait fluctuer la fréquence de commutation en fonction de la charge, entraînant un bruit de modulation affectant la qualité sonore. L'alimentation silencieuse à vitesse avancée a éliminé ce bruit en fixant la fréquence de commutation dans la bande 400 kHz. De plus, un régulateur à très faible bruit est fourni à l'étape ultérieure. Cela empêche la diminution de la régulation résultant de la fréquence de commutation fixe et empêche le mélange de la composante de bruit dans les hautes fréquences. Le résultat est une alimentation à haute réponse qui se traduit par les meilleures performances de l'amplificateur numérique.

Quatre unités d'alimentation indépendantes

Dans le SU-R1000, chaque élément composant l'alimentation a été soigneusement étudié et révisé pour une meilleure qualité sonore. De plus, quatre blocs d'alimentation indépendants sont fournis pour différents blocs de circuit pour une amélioration supplémentaire de la qualité sonore. Le SU-R1000 étant un amplificateur intégré, les circuits internes consistent en un étage de préamplification et un étage d'amplification de puissance dans un mélange de circuits analogiques et numériques. La section Phono-EQ qui traite les signaux analogiques minuscules est particulièrement sensible à l'effet du bruit transmis par la ligne d'alimentation. Le SU-R1000 utilise des blocs d'alimentation séparés pour les circuits analogiques et les circuits numériques dans l'étage de préamplification. Il utilise également des blocs d'alimentation séparés pour les canaux droit et gauche dans l'étage d'amplification de puissance qui nécessite une grande puissance électrique. Avec les quatre unités d'alimentation indépendantes, le SU-R1000 empêche les interférences induites par la ligne électrique entre les blocs de circuit et réalise un rapport signal/bruit élevé et une superbe séparation.

Section d'entrée de signal conçue de manière optimale pour une reproduction sonore de haute pureté.
Engagement de développement pour créer une qualité sonore supérieure.

Circuit d'E/S numérique/analogique de haute qualité

La section d'entrée phono et la section d'entrée analogique présentent une conception de circuit entièrement discrète. Technics a réalisé une disposition de circuit idéale et symétrique et a effectué un réglage méticuleux. Les nouveaux circuits empêchent les interférences entre les canaux droit et gauche et permettent une excellente séparation des canaux. De plus, la section d'entrée phono et la section d'entrée XLR utilisent une transmission complètement équilibrée pour assurer une transmission de signal de haute pureté avec un minimum d'effet de bruit. Le circuit d'entrée USB dans la section d'entrée numérique est équipé d'un condensateur en mica rubis de haute qualité et d'un conditionneur d'alimentation avec des résistances à film de carbone non magnétique pour bloquer le bruit électrique, par exemple d'un PC et pour minimiser l'effet du bruit externe. Le convertisseur A/N intègre une puce haute performance fabriquée par Asahi Kasei Microdevices (AKM) pour une conversion A/N de haute précision. Ainsi, le SU-R1000 reproduit une qualité sonore exceptionnelle à partir de n'importe quelle source d'entrée analogique ou numérique.

Châssis et conception à haute rigidité

La rigidité du châssis a été considérablement améliorée pour supprimer les vibrations de l'enceinte qui sont également une source de bruit. Le châssis intérieur comporte une structure séparée à deux étages. Montée sur le pont supérieur se trouve la section d'amplification de puissance composée du circuit d'amplification et de son circuit d'alimentation. Installée sur le pont inférieur se trouve la section préampli qui comprend la section d'entrée analogique, y compris l'égaliseur phono, et la section d'entrée numérique ainsi que les circuits d'alimentation de ces circuits. Non seulement les ponts supérieur et inférieur, mais également les blocs de circuits individuels sont séparés les uns des autres par des plaques de blindage en acier. Ces plaques de blindage en acier servent également de plaques de renfort pour renforcer la rigidité de l'ensemble du châssis. À l'extérieur, le panneau avant a une épaisseur de 10 mm, tandis que les panneaux latéraux et le panneau supérieur sont constitués de plaques d'aluminium traité à l'alumite de 6 mm d'épaisseur. Ils ont également amélioré la rigidité et la résistance aux vibrations. Les isolateurs qui supportent le châssis sont en fonte avec d'excellentes caractéristiques d'atténuation du signal. Dans l'ensemble, les pièces et matériaux ci-dessus améliorent la qualité des signaux internes et éliminent les effets des vibrations externes aux niveaux les plus élevés.

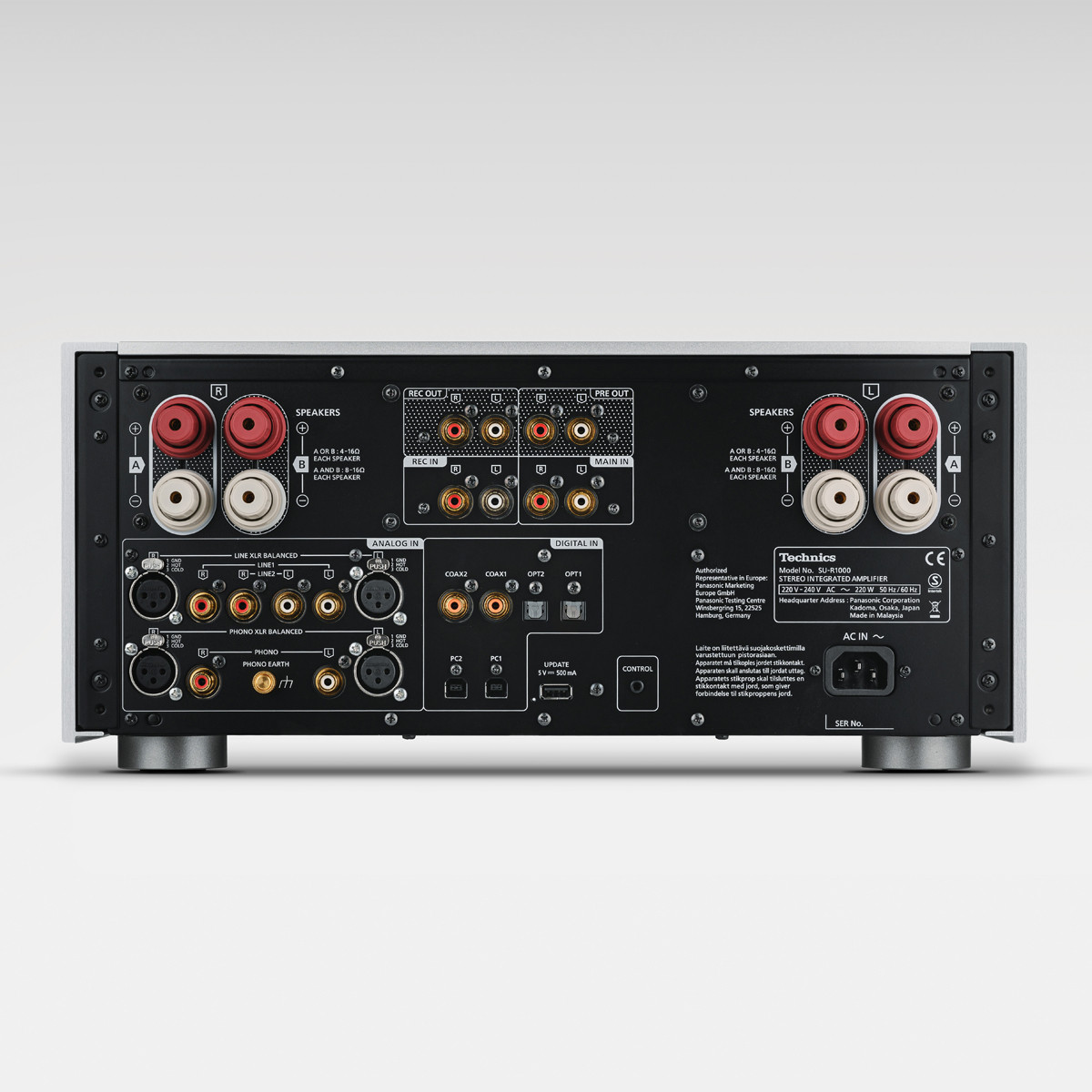

Bornes d'entrée et de sortie faites de pièces de haute qualité méticuleusement sélectionnées

• Bornes d'enceintes conçues pour permettre la connexion de câbles d'enceintes de très grand diamètre
• Bornes à cosses en Y pour assurer une connexion fiable des câbles
• Bornes d'entrée symétriques analogiques fabriquées par Neutrik et bornes d'entrée PHONO XLR (exclusivement pour MC)
• Bornes d'entrée analogiques avec pièces en laiton usinées plaquées or

Design raffiné de Technics

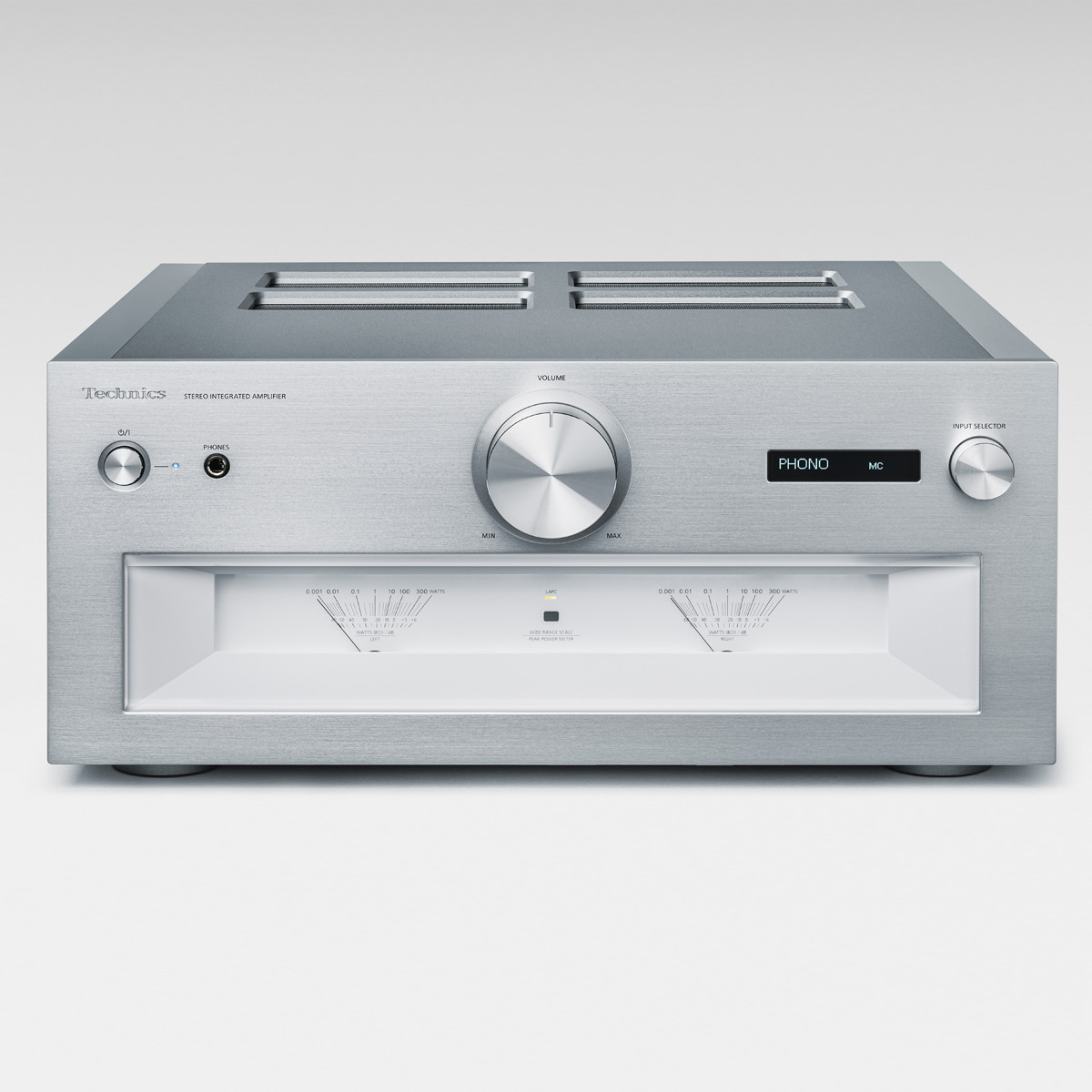

• Panneau avant attrayant orné d'une finition de surface fine de haute qualité et équipé d'un grand compteur à double aiguille emblématique
• Cadran de volume et bouton de sélection fabriqués à partir de pièces usinées à partir de blocs d'aluminium solides et finis par centrifugation

Fusion de technologies analogiques et de technologies numériques propriétaires.
Les nouvelles technologies de Technics introduisent des percées dans le monde de l'audio analogique.

Égaliseur phono intelligent

L'égaliseur phono intelligent monté dans le SU-R1000 utilise la technologie d'amélioration de la qualité sonore pour DSP, que Technics a accumulée grâce au développement de LAPC, afin d'obtenir une qualité sonore élevée impossible avec l'égaliseur phono analogique. Cette technologie se compose de trois parties : 1. Courbe d'égalisation précise, 2. Annuleur de diaphonie et 3. Optimiseur de réponse. Ces fonctions peuvent être activées/désactivées selon les préférences de l'utilisateur.

Courbe d'égalisation précise - rendue possible par la conception de circuits hybrides analogiques/numériques

Une courbe d'égalisation précise est obtenue grâce à un système hybride analogique-numérique. Le filtre passe-bas (LPF) à gain élevé effectue un traitement analogique, tandis que les hautes fréquences sont augmentées après la conversion A/N. L'utilisation du LPF (filtre passe-bas) de 40 dB dans la région analogique supprime la perte de bits pendant le traitement du filtre numérique, et les hautes fréquences sont augmentées avec une grande précision dans la région numérique pour obtenir un rapport S/B élevé.

Annuleur de diaphonie - Pour la mesure et l'amélioration de la caractéristique de diaphonie unique à chaque cartouche

Cette fonction mesure la caractéristique de diaphonie de la cellule installée en utilisant le signal de mesure de diaphonie enregistré sur le registre d'étalonnage fourni avec le SU-R1000. Il effectue ensuite une correction inverse à l'aide du DSP intégré pour obtenir une amélioration significative de la caractéristique de diaphonie. Il en résulte une image sonore plus précise et une ambiance sonore plus large.

Optimiseur de réponse PHONO - Pour la correction des perturbations dans les caractéristiques de fréquence de la cartouche

Cette fonction mesure les caractéristiques de fréquence de la cartouche de lecture installée à l'aide d'un signal TSP (Time Stretched Pulse) enregistré sur l'enregistrement d'étalonnage groupé et corrige les perturbations des caractéristiques. Il corrige l'effet d'adaptation d'impédance entre la cellule de lecture et l'égaliseur phono pour révéler la véritable qualité sonore de la cellule. Cette technologie vise à améliorer la qualité du son en évitant un sélecteur tel qu'un interrupteur dans la ligne d'entrée phono à haute sensibilité pour supprimer la possibilité de perturbations sonores.

*Bien que le disque puisse être déformé en fonction de la méthode de production ou de ses caractéristiques, ce disque a réussi le test de lecture correcte du signal et est expédié.
*Le disque peut être déformé en fonction de l'environnement de stockage de votre maison. Veuillez noter qu'un disque mal déformé peut non seulement perturber la mesure, mais également endommager la cartouche.
