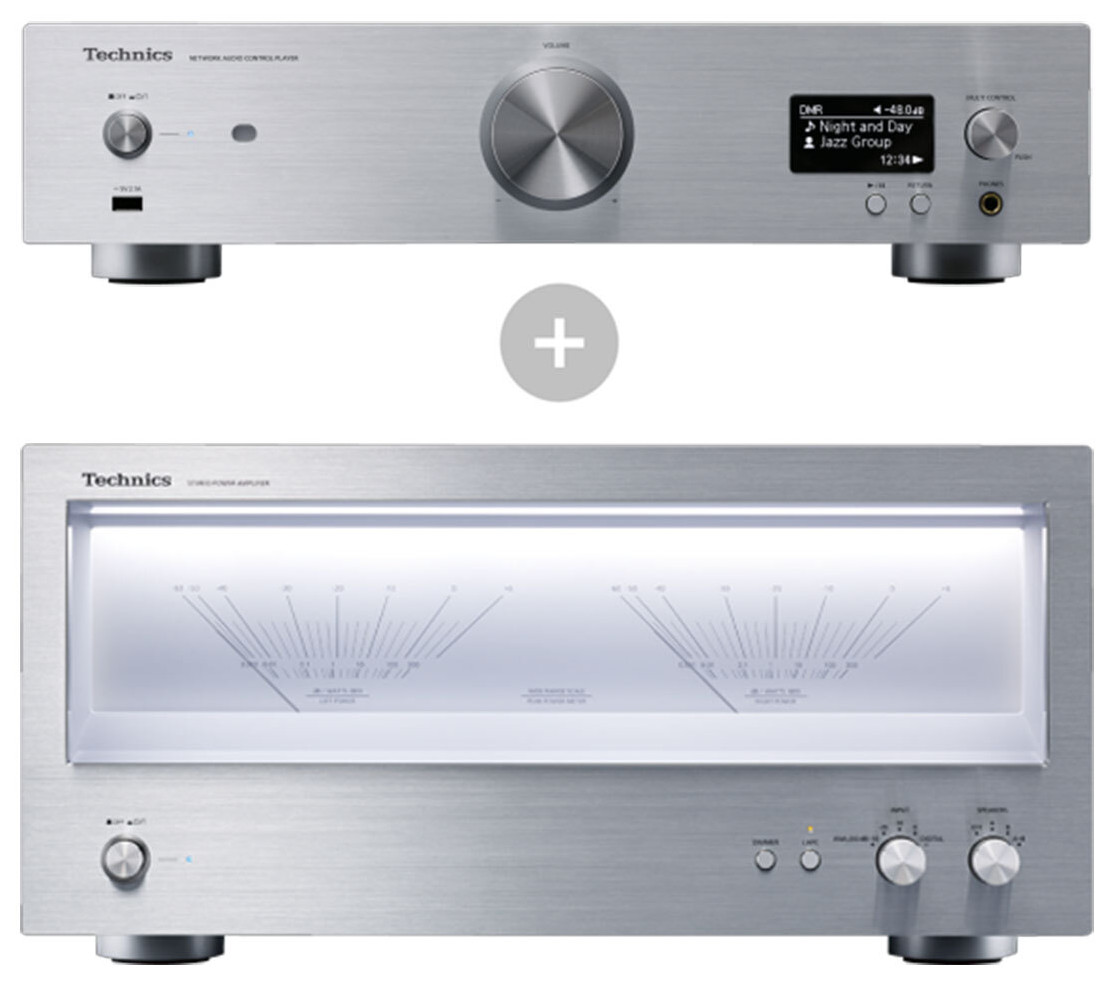

Technics Ultra Limited Amplificateur SE-R1 et SU-R1

Les amplificateurs Technics sont légendaires et deviennent souvent des classiques absolus. Les produits de référence SU-R1 et SE-R1 en font déjà partie. Ceux qui veulent s'approprier ces voitures ont désormais la possibilité de se procurer les deux derniers sets que le Japon a prévus pour l'Allemagne.

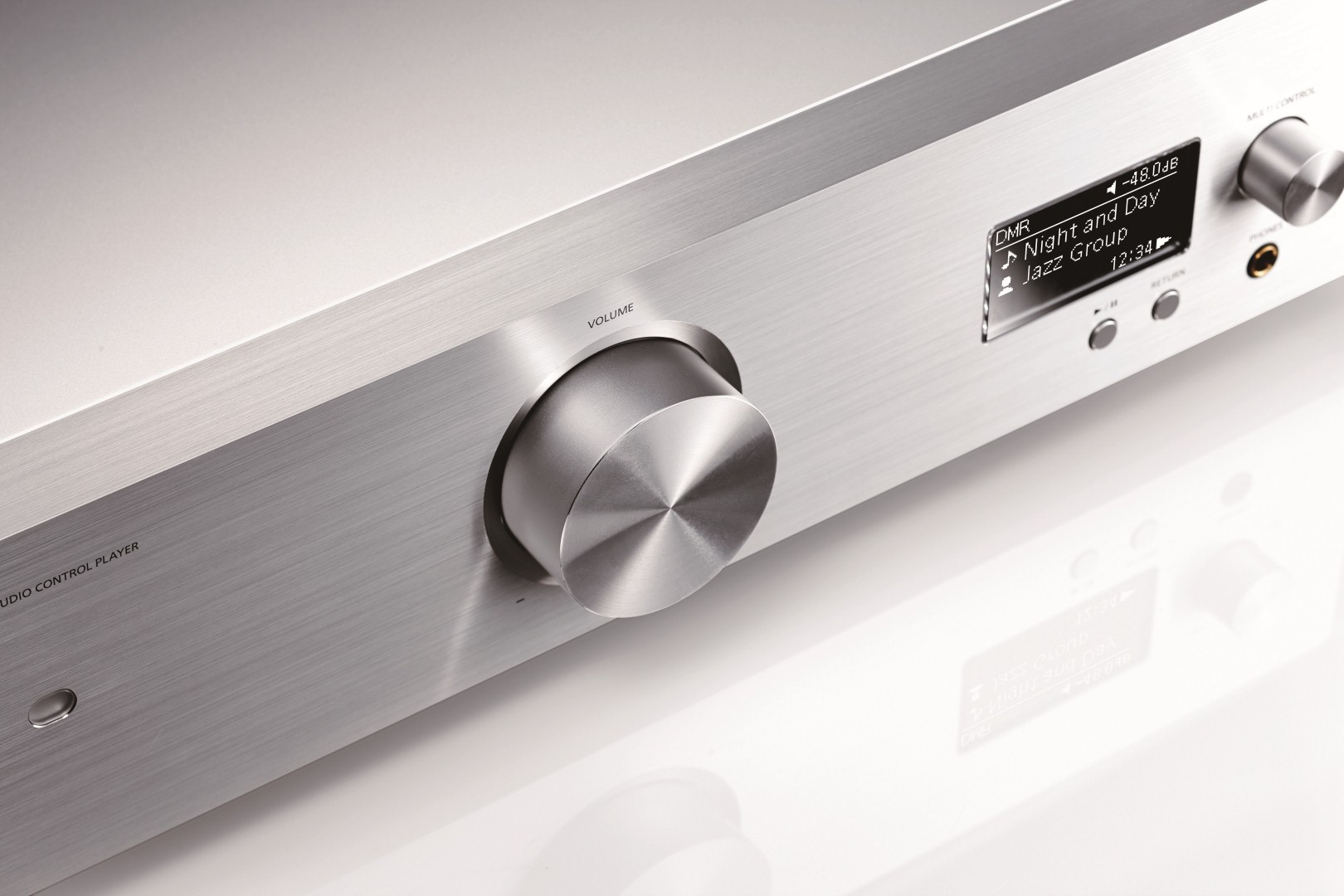

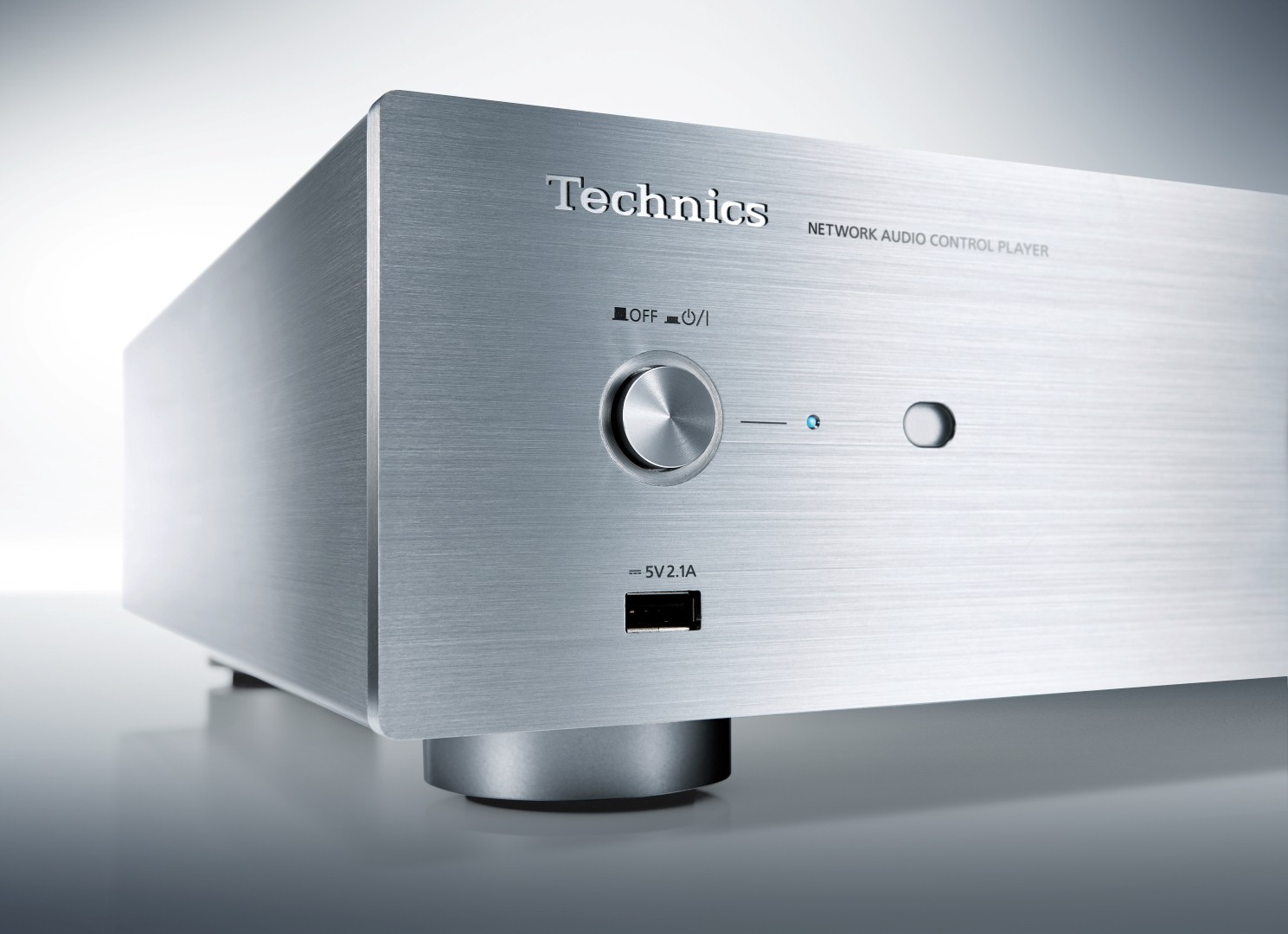

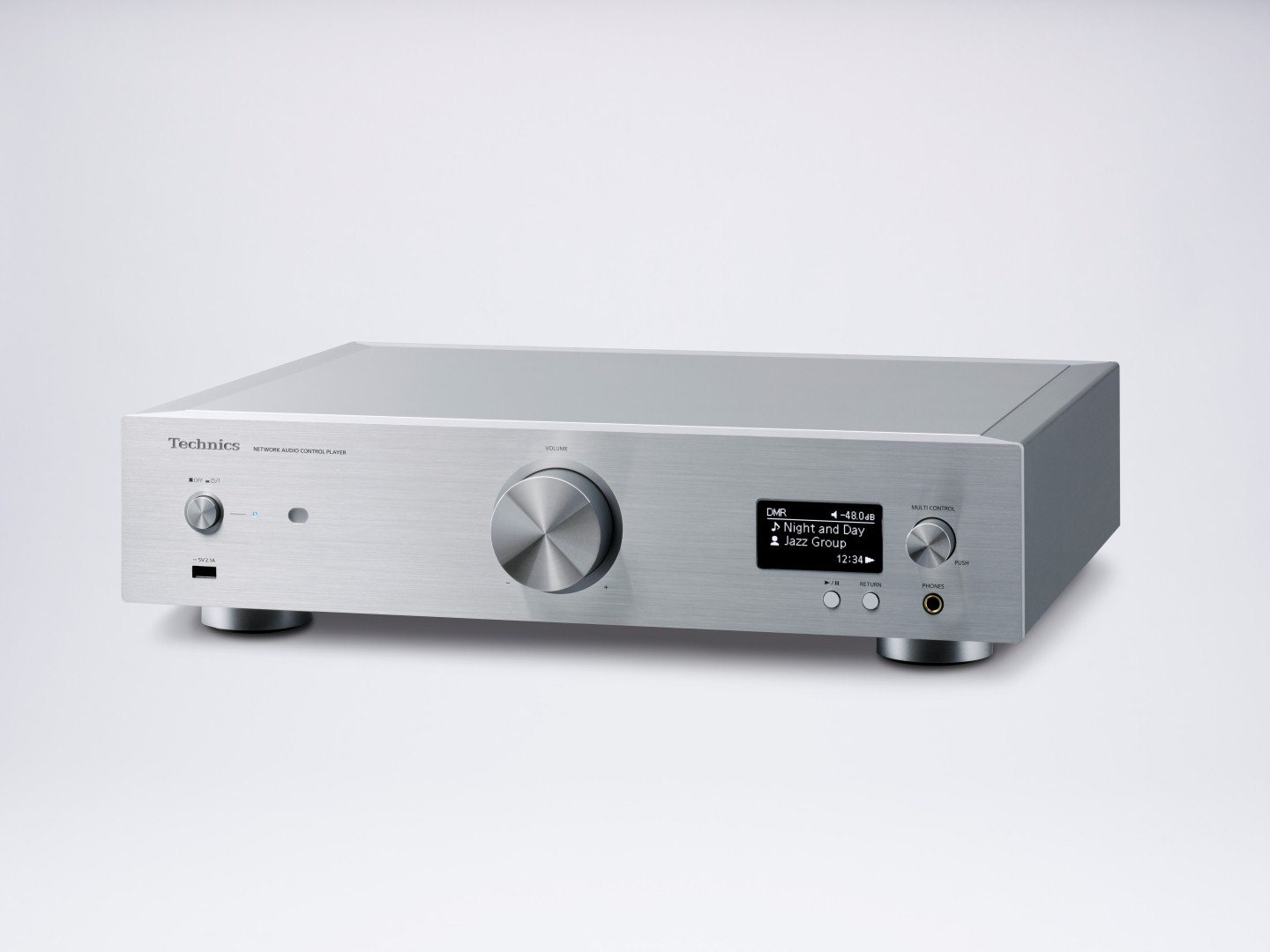

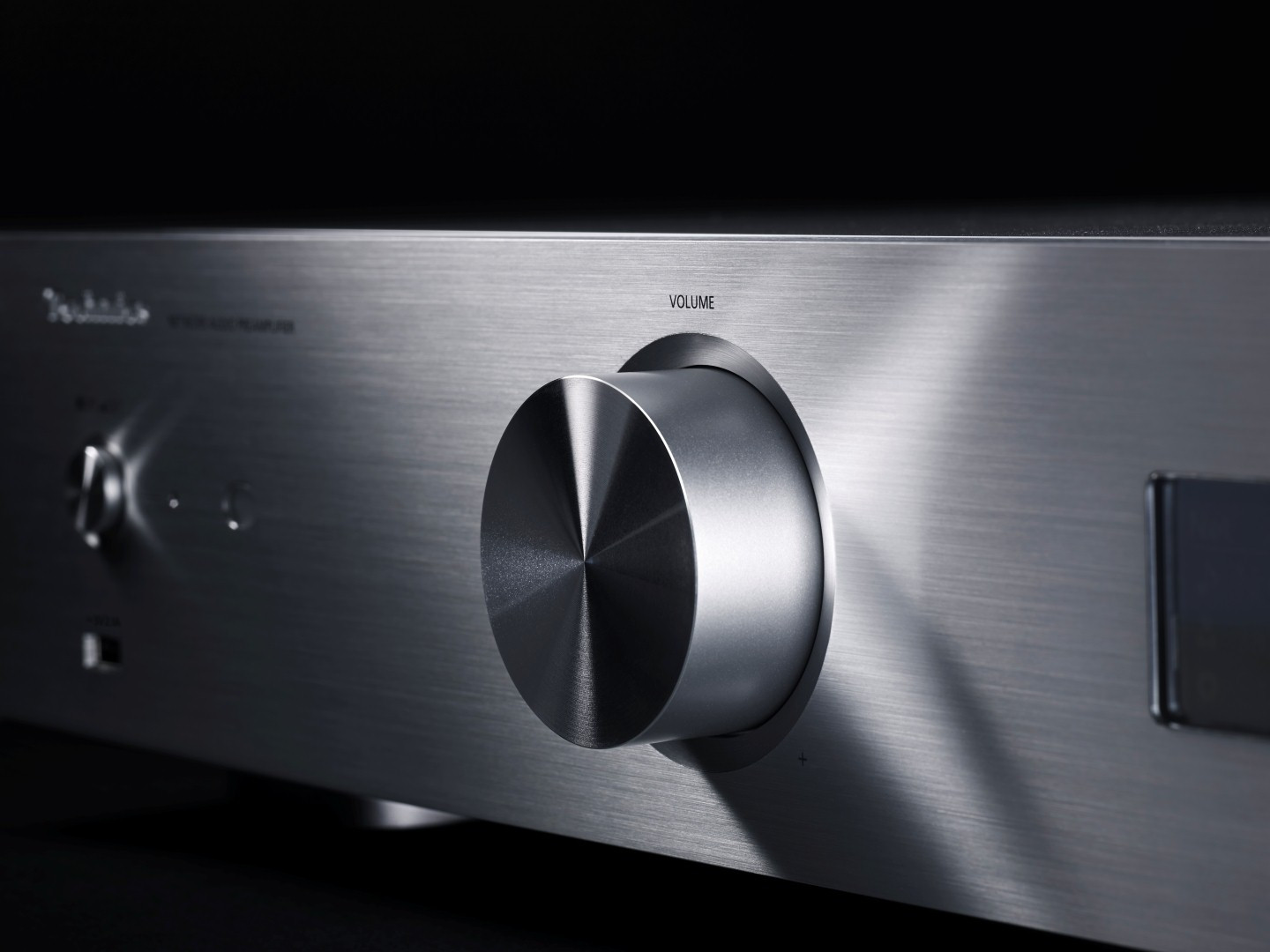

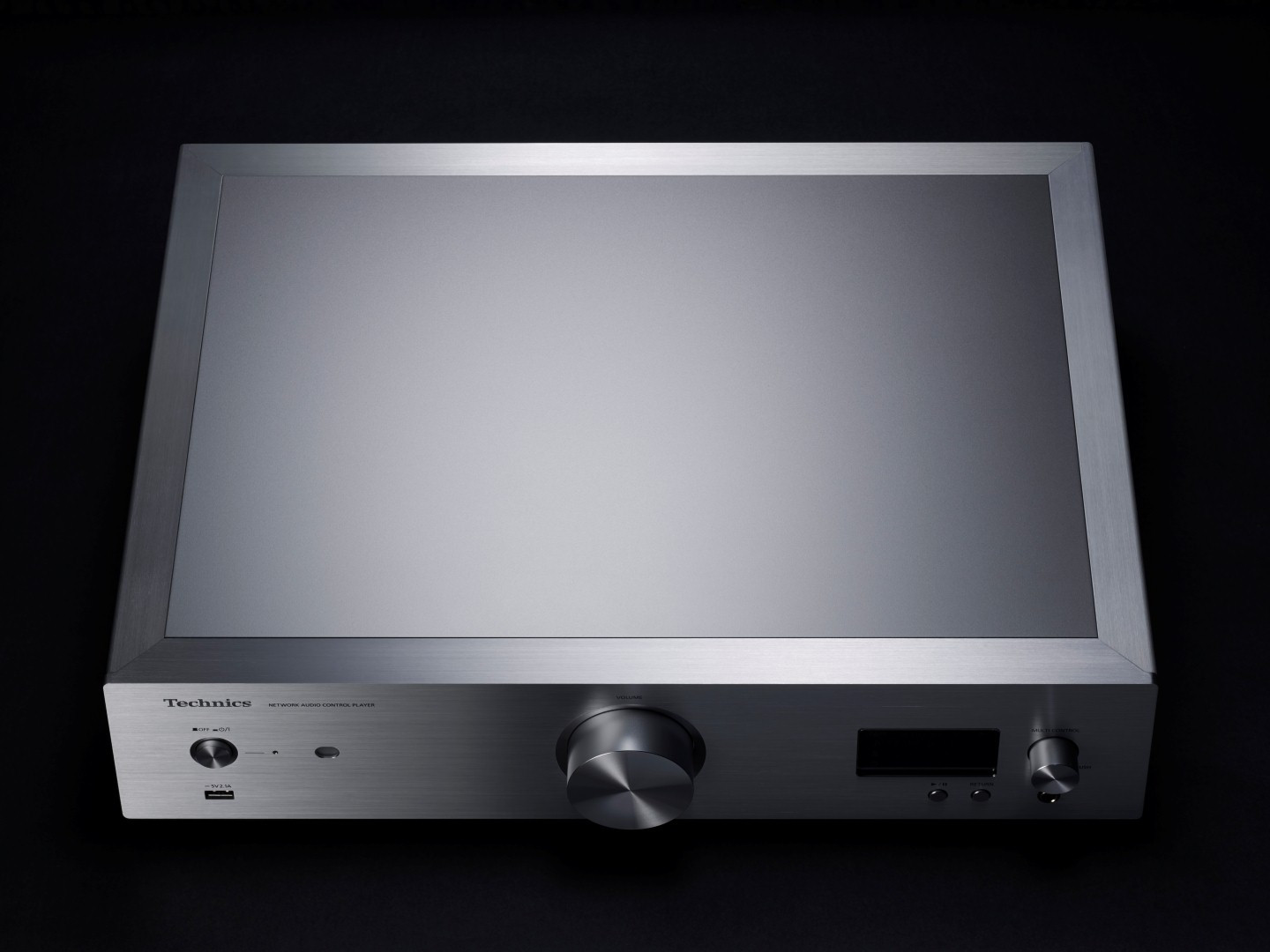

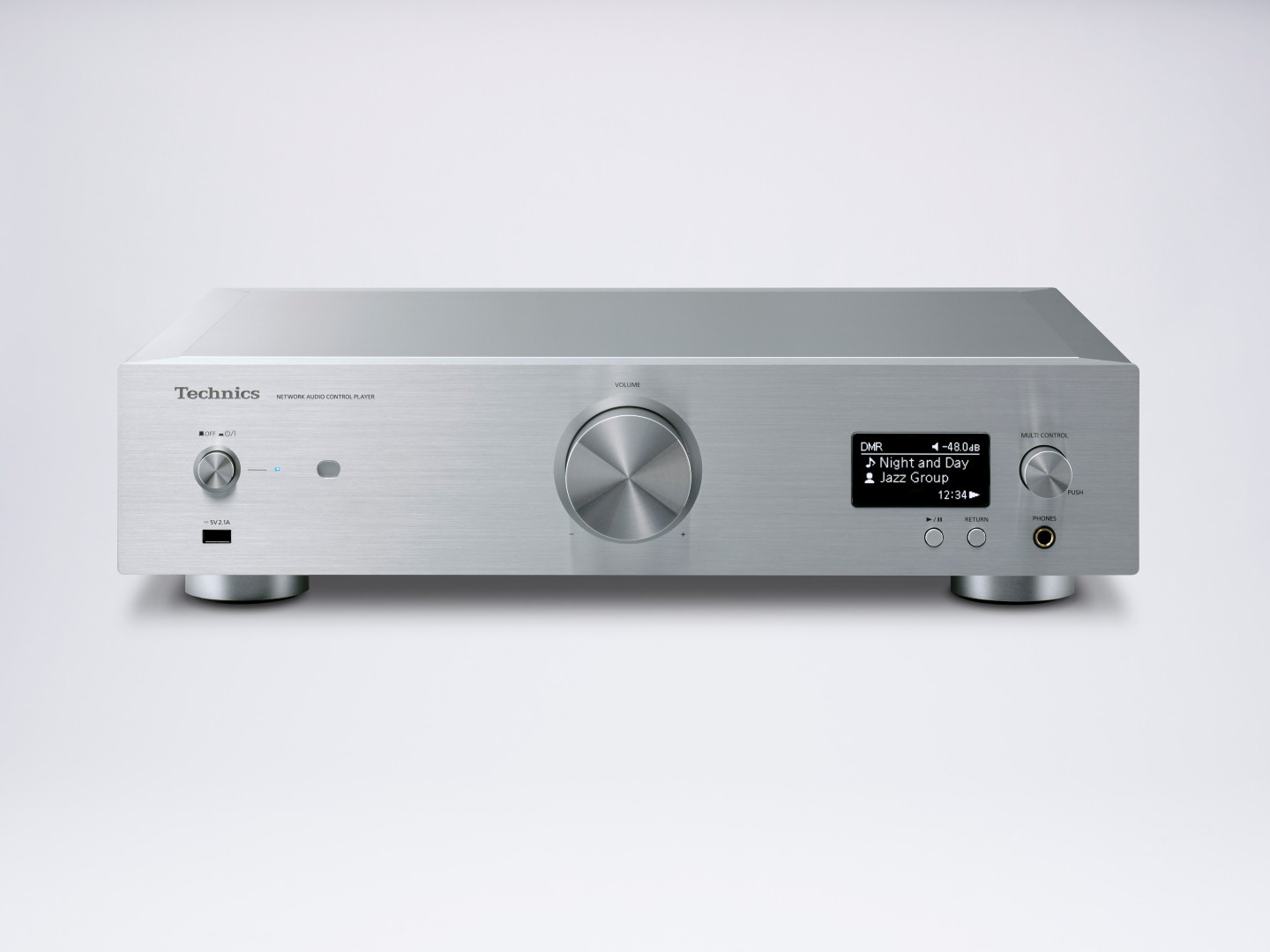

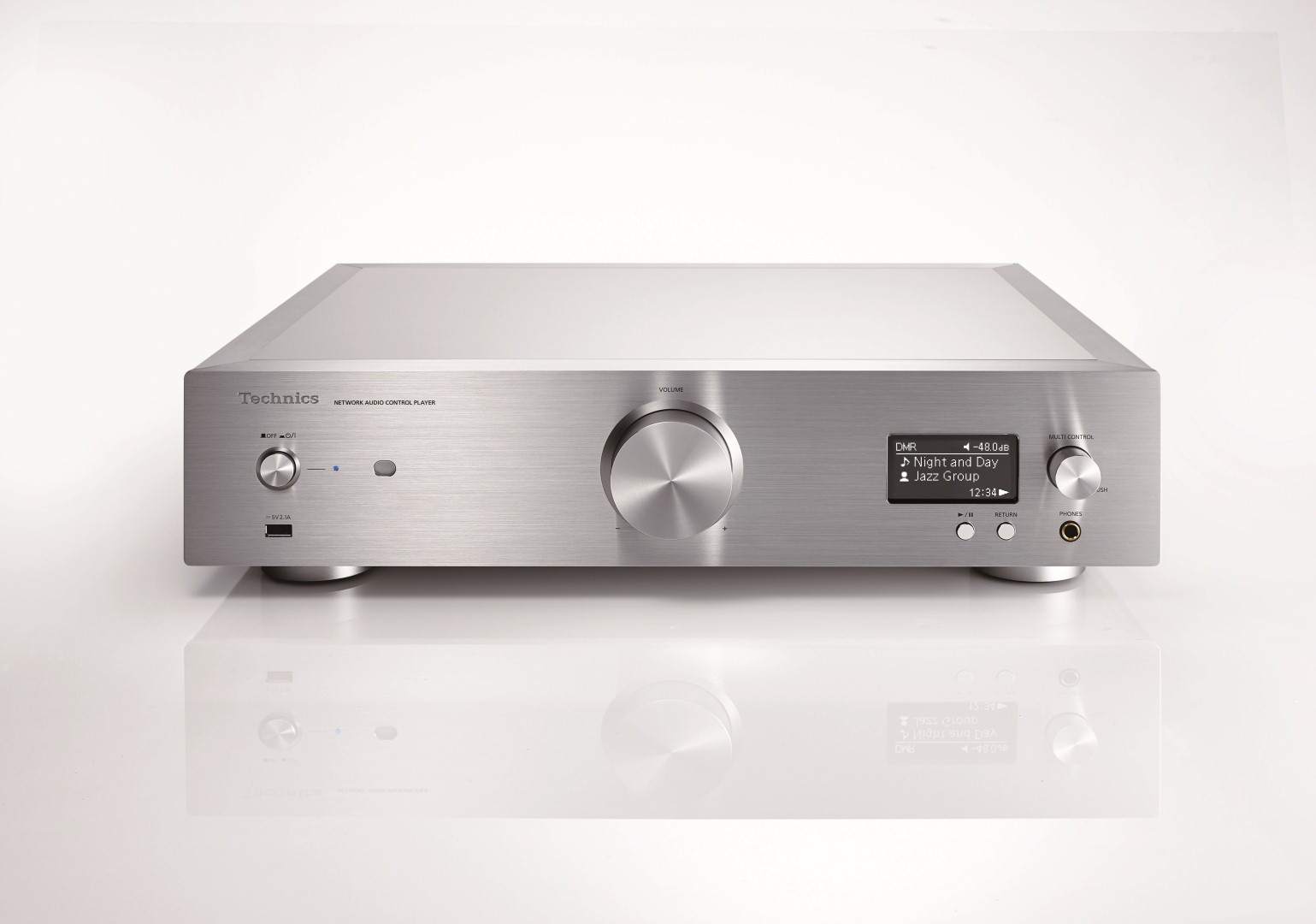

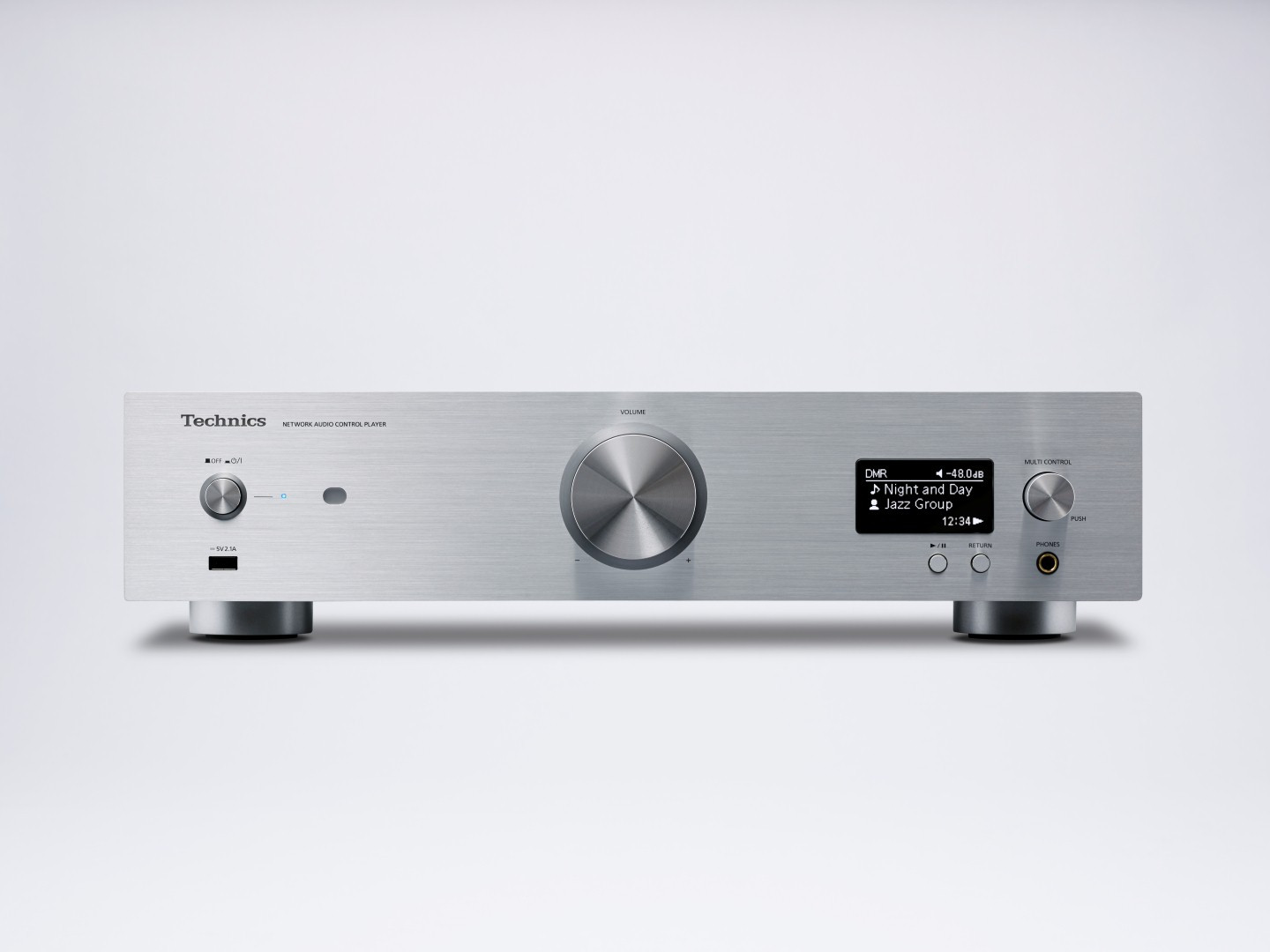

Préamplificateur audio réseau SU-R1

Le préamplificateur audio réseau SU-R1 inspire avec une énorme puissance sonore et ne laisse absolument aucune chance au bruit et à d'autres facteurs perturbateurs.

Technics Digital Link (fidèle à la transmission originale du signal numérique)

Le préampli ajuste précisément le volume aux besoins de l'auditeur et transmet le signal à l'amplificateur de puissance. En raison d'erreurs de perte de bits et d'autres influences, le contrôle numérique du volume peut réduire la précision de l'amplitude. C'est pourquoi Technics a développé Digital Link. La nouvelle interface de transmission de signal supprime la fonction de contrôle du volume du préampli et transmet les informations de volume avec le signal audio à l'ampli de puissance. Le circuit de réduction de gigue de l'étage de sortie réduit les effets des effets de gigue sur la transmission du signal et effectue le contrôle du volume avant le convertisseur PWM. Cette nouvelle interface de transmission audio prend en charge les signaux audio jusqu'à un énorme 384 kHz / 32 bits et élimine toute diaphonie de canal car les informations pour les canaux gauche et droit sont transmises séparément. Digital Link conduit ainsi à la configuration idéale de l'amplificateur et maximise la précision de l'amplitude dans la transmission du préampli à l'ampli de puissance. Grâce à la séparation élevée des canaux, vous bénéficiez d'une excellente reproduction des signaux faibles.

Architecture parfaite pour contenir le bruit numérique

Le lecteur audio réseau SU-R1 émet des signaux audio à partir de divers appareils sources numériques tels que B. NAS, PC, périphériques de stockage USB et interfaces numériques. Cependant, étant donné que de nombreux supports de stockage numériques sont développés pour être utilisés avec des PC, le faible bruit n'est pas aussi important ici qu'avec la lecture audio pure. Par conséquent, les interfaces de ces supports sont isolées dans le SU-R1 pour éviter l'intrusion de bruit externe. De plus, le suppresseur de gigue garantit que les signaux d'interférence sont supprimés, assurant ainsi une lecture de musique claire et stable. Un nouveau filtre de mode commun est utilisé pour l'entrée réseau - et pour les interfaces SPDIF numériques, le nouveau transformateur d'impulsions bloque simplement le bruit externe.

Alimentations analogiques/numériques séparées

La section d'alimentation est très importante pour une reproduction musicale de haute qualité. Par conséquent, chez Technics, un transformateur séparé à noyau R à faible bruit avec d'excellentes caractéristiques de contrôle alimente les assemblages numériques et analogiques. L'alimentation est également isolée, empêchant le bruit numérique de s'infiltrer dans l'assemblage analogique via la diaphonie.

Application de musique Technics

L'Internet, et plus particulièrement la propagation de la transmission à large bande, a changé la façon dont nous apprécions la musique, accédons aux médias et utilisons les appareils aujourd'hui. L'écoute de la musique est devenue beaucoup plus flexible, plus confortable, mais aussi plus polyvalente. Technics a donc développé un système d'exploitation complet pour tous les processus : de la sélection de la source musicale au contrôle du processus de lecture, vous avez tout fermement entre vos mains. Après tout, chez Technics, le plaisir de profiter de la musique passe avant tout. Avec la nouvelle application Technics Music, vous pouvez sélectionner intuitivement une source musicale et des appareils de lecture à l'aide de votre appareil mobile. Ou vous pouvez créer une nouvelle liste de lecture en un rien de temps. L'interface Music App vous montre le contenu des serveurs compatibles DLNA et des périphériques de stockage USB connectés à tout moment - y compris l'appareil sur lequel vous utilisez actuellement l'application Technics Music. Vous avez donc un contrôle total sur la lecture ! si par ex. Par exemple, si le SU-R1 est combiné avec le SE-R1, vous pouvez non seulement contrôler le volume et la lecture avec l'application Musique, mais également régler les graves, les médiums et les aigus.

Les fonctionnalités les plus importantes
•- Menu simple et intuitif
•- Lecture DLNA
•- Lecture à partir d'un support de stockage USB
•- Listes de lecture sur plusieurs appareils*
•- Réglage des graves, médiums et aigus sur les appareils Technics **

* Les périphériques de stockage USB ne sont pas possibles dans les listes de lecture multi-périphériques.
** Impossible avec les sources musicales Bluetooth.

Filtre numérique à suréchantillonnage avec une distorsion extrêmement faible

Avec les signaux numériques, un effet dit d'aliasing se produit en raison de l'échantillonnage dû aux images miroir du signal - jusqu'à la fréquence de Nyquist (fs / 2) sur les deux bandes latérales de la fréquence d'échantillonnage (fs). Le filtre de suréchantillonnage, qui fonctionne avec l'algorithme Technics, supprime cette image miroir indésirable jusqu'au seuil de -160 dB et reproduit une image sonore avec une énorme expressivité spatiale.

Fonctionnement sur batterie virtuelle

Le fonctionnement sur batterie virtuelle réduit le bruit de l'alimentation en permettant au circuit qui génère le potentiel de référence de charger le condensateur en même temps. Pour éviter le bruit de l'alimentation électrique, qui affecterait les signaux par diaphonie, le système éteint ce circuit pendant la lecture de musique. Le fonctionnement sur batterie virtuelle améliore ainsi considérablement la localisation et l'imagerie spatiale.

Entrées et sorties analogiques de haute qualité

Grâce à la disposition de circuit analogique de haute qualité, le SU-R1 offre également une excellente qualité de lecture aux sorties analogiques. Ceci est assuré par l'architecture d'isolation de bruit numérique à faible bruit, un générateur d'horloge innovant et un convertisseur N / A à canaux séparés (Burr-Brown PCM1792). L'ensemble après le convertisseur N/A abrite une résistance à film non magnétique, un condensateur à film à faible perte et un ampli op audiophile (LME49720). Les composants et la méthode d'assemblage maintiennent le rapport signal sur bruit extrêmement élevé. Les signaux d'entrée analogiques sont également convertis dans le domaine numérique avec la plus grande précision par le convertisseur A/N 192 kHz / 24 bits (Burr-Brown PCM4220), de sorte que la reproduction sonore très pure du système entièrement numérique est également disponible pour signaux de sources analogiques.

Remastérisation haute résolution

High-Res Re-Master transforme même l'écoute de CD conventionnels et de sources sonores compressées avec perte en une toute nouvelle expérience musicale. Technics a développé des méthodes de traitement du signal pour l'étalement du spectre et l'expansion des bits. La remasterisation haute résolution convertit les signaux audio numériques basse résolution, jusqu'à 192 kHz / 32 bits. Cela crée un son naturel et expressif très proche de l'original.

Activation intelligente des circuits

L'activation intelligente du circuit surveille tous les circuits et commute les ensembles numériques - par ex. B. interfaces d'affichage, réseau, USB et SPDIF - dès qu'elles ne sont plus nécessaires. Cela signifie que le bruit qui se produit naturellement dans ces assemblages ne peut pas nuire à la reproduction de la musique par diaphonie.

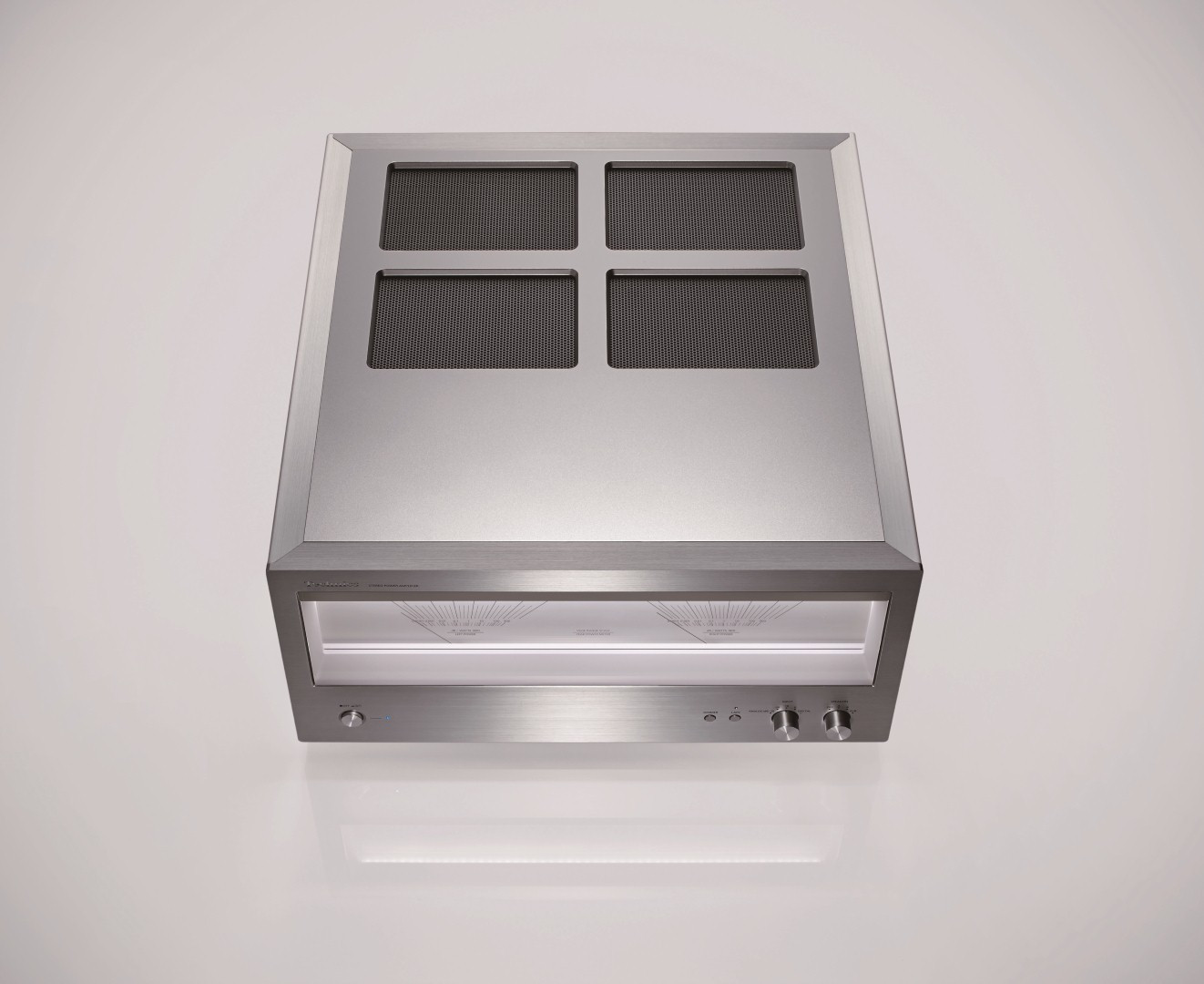

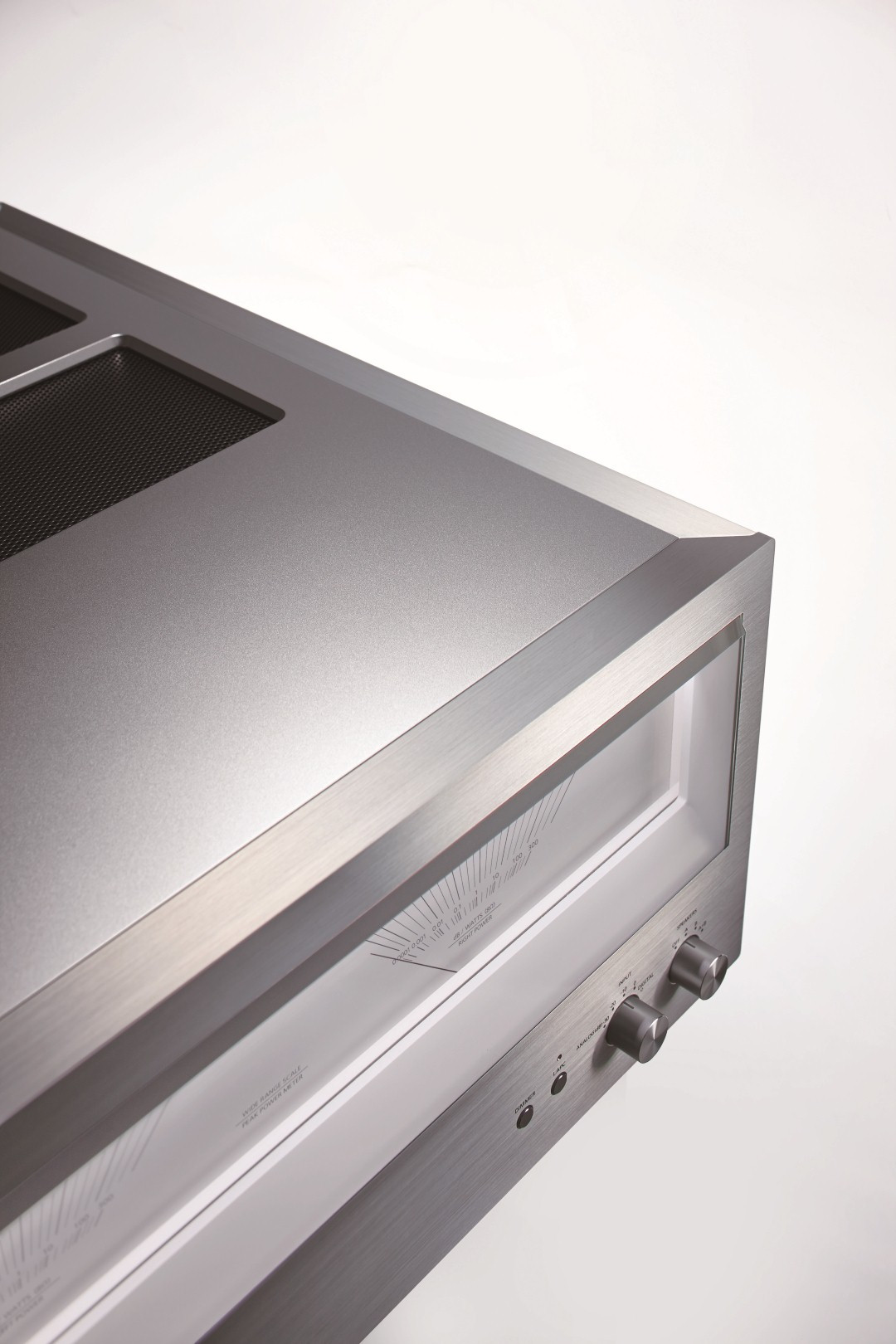

Amplificateur de puissance stéréo SE-R1

Le SE-R1 est la centrale électrique ultime qui gardera à peu près n'importe quel haut-parleur sous contrôle. Technics a proposé un certain nombre d'idées pour la référence basée sur de nombreuses années d'expérience dans la construction d'amplificateurs.

Moteur JENO
(élimination de la gigue et optimisation de la mise en forme du bruit)

Concept de moteur JENO, schéma fonctionnel de l'amplificateur numérique, sortie du moteur R1 JENO
Avec les amplificateurs tout numériques conventionnels, la gigue peut provoquer une distorsion et ainsi dégrader la qualité du son. Pour contrer cela, Technics a développé son propre circuit spécial, qui élimine les effets sonores négatifs causés par la gigue. Le circuit se compose d'un générateur d'horloge dans le système de mise en forme du bruit - pour réduire la gigue dans la plage des basses fréquences - et d'un convertisseur de taux d'échantillonnage qui supprime également les effets de gigue dans la plage des hautes fréquences. Cela réduit considérablement les signaux d'interférence dans toute la gamme de fréquences. Pour éviter les erreurs lors de la conversion en PWM (Pulse Width Modulation), Technics a développé un nouveau circuit convertisseur PWM de haute précision. Ces nouvelles opérations de commutation optimisent la vitesse de mise en forme du bruit, le niveau de nombre de re-quantification et la gradation PWM pour convertir les signaux haute résolution en signaux PWM sans sacrifier la plage dynamique. Grâce à ces nouvelles technologies, le SE-R1 reproduit fidèlement toutes les nuances sonores naturelles. La perfection commence par les détails.

Pilote GaN FET
(composants de puissance rapides à faible impédance)

Afin d'assurer une amplification de haute précision des signaux PWM générés avec précision, des processus de commutation très rapides et sans perte sont nécessaires. Technics s'appuie donc sur des FET GaN (nitrite de gallium) ultra-rapides, qui ont une faible résistance lorsqu'ils sont allumés. Étant donné que ce type de MOSFET permet la construction d'un amplificateur haute puissance avec une seule configuration push-pull, le chemin du signal, dans lequel circulent des courants élevés, pourrait être maintenu très court. Il en résulte une reproduction sonore avec une excellente linéarité - quel que soit le niveau sonore.

LAPC
(Étalonnage de phase adaptatif de charge)

Gain et retard dans les amplificateurs conventionnels / LAPC, Concept du Technics Digital Link
L'impédance d'un haut-parleur n'est pas constante mais change avec la fréquence. Par conséquent, ce qu'il faut, c'est un amplificateur capable de piloter les haut-parleurs de manière stable, quelles que soient les caractéristiques d'impédance. Puisqu'un amplificateur de puissance conventionnel est couplé aux haut-parleurs via un filtre passe-bas dans l'étage de sortie, cela est largement influencé par les caractéristiques d'impédance du haut-parleur. De plus, ces amplificateurs utilisent une rétroaction négative pour améliorer la représentation de l'amplitude. Cependant, un tel système ne peut pas optimiser les propriétés de la phase.
Technics a donc développé une fonction qui permet à l'amplificateur de mesurer les caractéristiques de phase et d'impédance des haut-parleurs connectés et de les optimiser en conséquence sur simple pression d'un bouton. Cet algorithme d'optimisation fonctionne avec le traitement numérique du signal et permet d'obtenir un contrôle parfait des impulsions des haut-parleurs connectés. La correction basée sur le nouvel algorithme permet d'obtenir une courbe de fréquence régulière. Le résultat est une reproduction sonore avec une imagerie spatiale extrêmement précise et une gradation de profondeur précise.

Lien numérique technique
(fidèle à la transmission originale du signal numérique)

Avec le développement d'un amplificateur de puissance qui reproduit fidèlement les sources numériques haute résolution, l'ambition de Technics s'est accrue de minimiser autant que possible la longueur du trajet du signal. Par conséquent, les lecteurs audio réseau et les préamplificateurs, qui transportent tous deux des signaux faibles, sont désormais combinés dans un seul boîtier (SU-R1). Afin d'éviter le bruit affectant les signaux faibles, l'amplificateur de puissance est logé dans un boîtier séparé (SE-R1). Le préampli ajuste précisément le volume aux besoins d'écoute et transmet le signal à l'amplificateur de puissance. Cependant, étant donné que le contrôle numérique du volume peut réduire la précision de l'amplitude en raison d'erreurs d'omission de bits et d'autres influences, Technics a développé la connexion Digital Link. La nouvelle interface supprime la fonction de contrôle du volume du préampli et transmet les informations avec le signal audio à l'ampli de puissance. Le circuit de réduction de gigue de l'étage de sortie réduit l'influence du bruit lors de la transmission du signal et effectue ensuite le contrôle du volume avant le convertisseur PWM. Étant donné que les informations pour les canaux gauche et droit sont transmises séparément, la nouvelle interface de transmission audio élimine toute diaphonie de canal. Technics Digital Link conduit à la configuration idéale de l'amplificateur et maximise la précision de l'amplitude dans la transmission du pré-ampli à l'ampli de puissance. Il en résulte une séparation élevée des canaux et une excellente reproduction des signaux faibles.

Alimentation linéaire ultra-rapide et à faible bruit

Pour que les haut-parleurs puissent reproduire exactement chaque signal, un amplificateur a besoin d'un bloc d'alimentation puissant et silencieux qui réagit au signal audio en constante évolution sans creux de tension. Alors que le circuit d'alimentation d'un amplificateur ordinaire se compose d'un transformateur de puissance et d'un circuit de redressement, Technics fonctionne avec un circuit redresseur équipé d'un starter et une stabilisation de la tension dans l'alimentation. En conséquence, le SE-R1 pilote sans effort n'importe quel haut-parleur !

Générateur d'horloge à piles

Dans le domaine de l'audio numérique, la plus grande précision de l'horloge (horloge) conduit automatiquement à une meilleure qualité sonore. Après tout, l'assemblage qui règle l'horloge est le point de référence pour tous les processus numériques. Cependant, étant donné que le bruit de l'alimentation est préjudiciable au circuit d'horloge, Technics a introduit un circuit d'horloge alimenté par batterie. Cela a déjà été utilisé dans les amplificateurs analogiques Technics et conduit maintenant à une précision d'horloge ultime dans les modèles actuels - et donc à une image sonore définie et à une expressivité spatiale fine.

Construction monobloc double

Si les signaux à l'intérieur d'un circuit pour les canaux droit et gauche interfèrent les uns avec les autres, la localisation et l'expressivité spatiale en souffrent. Pas chez Technics. La construction double mono sépare le routage du signal pour les canaux gauche et droit afin d'éviter les interférences mutuelles et d'obtenir un équilibre sonore idéal. Dans l'alimentation également, les circuits sont conçus indépendamment pour les canaux gauche et droit, en commençant par l'enroulement secondaire du transformateur principal. Les composants et les assemblages pour les canaux gauche et droit sont également séparés, augmentant ainsi l'expressivité spatiale.
