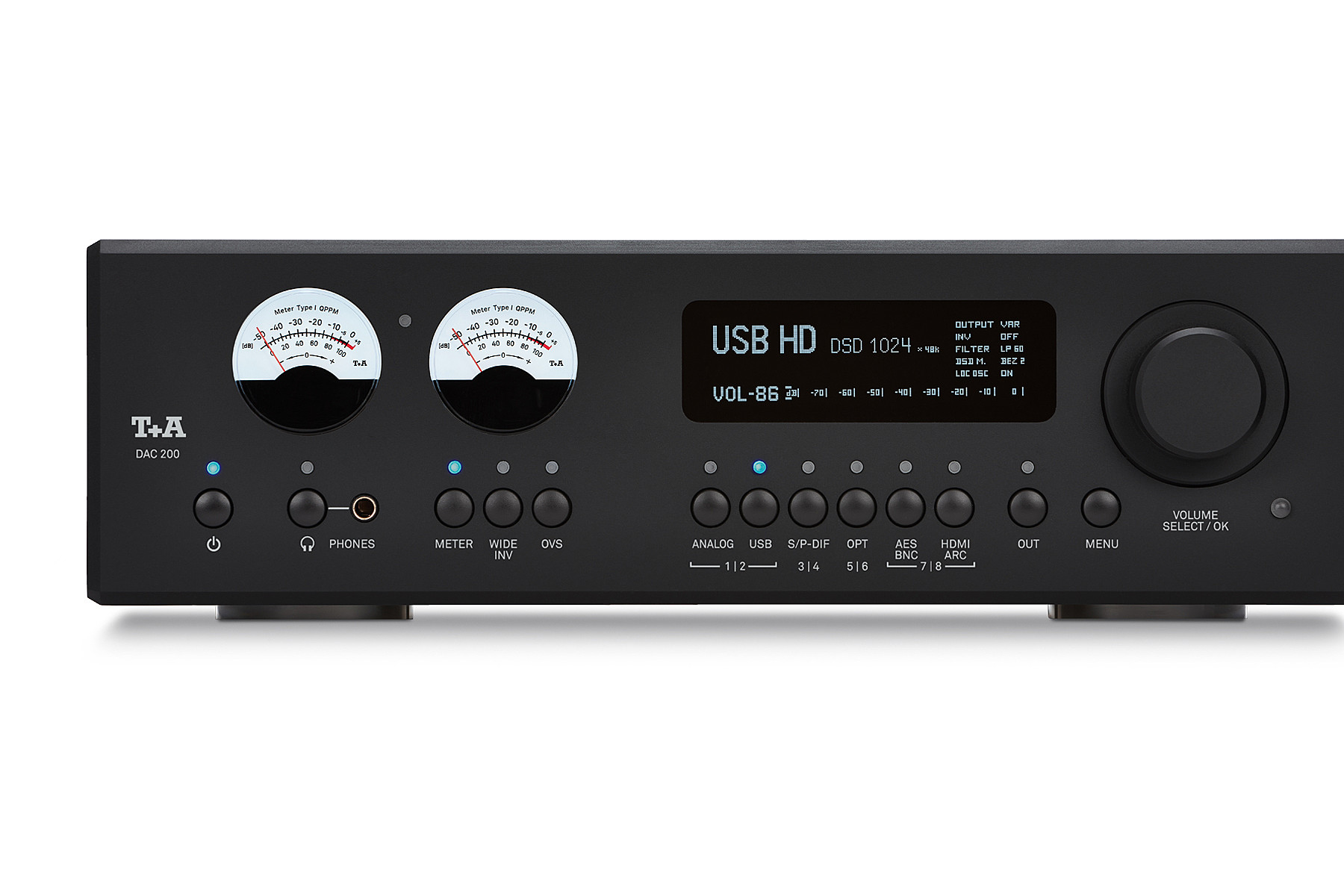

T+A DAC 200 D/A Convertisseur

CNA 200
Convertisseur N/A

Le DAC 200 est le dernier né d'une grande famille de convertisseurs et préamplis haut de gamme. Sa construction complète est un signe du dévouement sans compromis de T+A à la science et à la musique. La possibilité de lire des fichiers DSD 1024 et une isolation galvanique complète ne sont que deux points forts qui soulignent de manière impressionnante les performances du DAC 200. Le DAC 200 est conçu pour convertir un grand nombre de formats numériques en signaux analogiques réalistes et les restituer via le casque intégré ou les sorties analogiques.

Horloge maîtresse anti-jitter

La croyance de T+A en une musique pure signifie un énorme effort pour éliminer les plus petites influences perturbatrices. L'horloge maîtresse de suppression de gigue T+A a été développée pour libérer tous les DAC T+A de ces signaux parasites, en particulier ceux résultant d'une utilisation avec des ordinateurs. Ces perturbations, appelées gigue, sont des décalages temporels minimes dans l'horloge qui ont néanmoins un effet négatif sur l'expérience sonore, à moins qu'elles ne soient supprimées avant la conversion en signaux analogiques.

Le De-Jitter Masterclock développé à Herford est la réponse audiophile cohérente à la gigue : dans un processus en plusieurs étapes, les signaux entrants sont examinés et même les artefacts de gigue les plus forts sont supprimés. Dans la première étape, une horloge brute est obtenue à partir du signal entrant, qui est examiné en détail par des microprocesseurs : le signal n'est commuté sur l'horloge maître que si la position et la stabilité de la fréquence répondent à des critères minimaux stricts. Si les critères ne sont pas remplis, les signaux sont à nouveau nettoyés dans un deuxième bogue de gigue spécialement conçu par un 2e étage PLL jusqu'à ce que la gigue résiduelle soit réduite d'un facteur 4.

Les signaux qui répondent aux exigences de pureté sont complètement découplés de la gigue d'entrée en passant à l'horloge maître et traités par deux oscillateurs à quartz réglés avec précision. Chaque oscillateur est réservé à une seule famille d'horloges, ce qui signifie que l'horloge impaire de 44,1 kHz jusqu'à 354,8 kHz et l'horloge paire de 48 kHz jusqu'à 762 kHz sont couvertes par l'horloge maître.

Technologie de séparation de chemin

T+A croit en la musique dans sa forme la plus pure. C'est pourquoi ils éliminent même les plus petits facteurs perturbateurs au cours du développement, aussi minimes soient-ils. Le traitement conjoint des fichiers PCM et DSD dans un convertisseur est exactement une telle perturbation : soi-disant insignifiante et ayant néanmoins une influence décisive sur le son. Pour éliminer précisément cette influence, la technologie unique de séparation de chemin T+A a été créée : pour PCM et DSD, des convertisseurs propriétaires spécialement adaptés à vos besoins sont utilisés, qui non seulement excluent les influences sonores négatives, mais exploitent également de manière optimale le potentiel de chaque format.

Le convertisseur quadruple est utilisé pour les signaux PCM, tandis que les fichiers DSD sont traités par le convertisseur T+A True 1 bit unique au monde.

Convertisseurs et filtres

Le convertisseur T+A True 1 bit est également absolument unique car il a rompu avec un paradigme : les convertisseurs ordinaires traitent les signaux DSD en les convertissant en PCM et en les lisant via le mode PCM. Exactement cette conversion contredit la conviction T + A et a jeté les bases du développement du véritable convertisseur 1 bit. Il traite les fichiers DSD de manière native sans aucune conversion nuisible et les lit de manière absolument vierge dans le véritable flux 1 bit.

Le convertisseur quadruple T+A se charge de la conversion PCM. Son circuit doublement symétrique avec huit convertisseurs BurrBrown 32 bits compense les non-linéarités tonales dans une mesure supérieure à la moyenne et permet au bruit presque inexistant de chuter de 6 dB supplémentaires. Cet effort se traduit par une dynamique et une linéarité étonnantes avec une absence tout aussi étonnante de distorsion.

Bien que T+A croit en une reproduction musicale pure, le filtre Bezier interne de T+A dans le convertisseur quadruple permet d'adapter les caractéristiques sonores au goût individuel. L'utilisation de ces polynômes crée une réponse parfaite dans le domaine temporel pour chacun des 6 filtres disponibles, dont deux sont des étages NOS.

Isolation galvanique QUE

La qualité sonore analogique est déterminée de manière décisive par la séparation cohérente de la section numérique et analogique. Surnommé le système de séparation analogique numérique, il utilise des isolateurs numériques ultra-rapides Silicon Labs pour isoler galvaniquement la section analogique de la section numérique. Afin de pouvoir maintenir l'isolation sur l'ensemble de la chaîne de signal, les blocs d'alimentation pour le chemin du signal analogique et numérique sont également complètement isolés galvaniquement.

Entrées, préamplis et sorties

Aucune restriction - c'est la maxime qui guide T+A lors de la définition des connexions du DAC 200 : Ses entrées sont aussi universelles que de haute qualité : Les entrées USB-B sont basées sur la nouvelle puce Thesycon haute résolution, qui traite jusqu'à DSD 1024. AES/EBU et BNC sont disponibles ainsi que SP/DIF optique et coaxial. Le T+A SYS Link établit la connexion de signal rapide au sein de la série 200 via l'entrée SYS IN. Deux entrées HDMI (stéréo) sont disponibles en option.

Un préamplificateur de classe A construit discrètement en technologie HV et l'étage de sortie double mono de pointe font du DAC 200 un préamplificateur de première classe qui fournit plusieurs sorties pour toutes les exigences. Les sorties XLR symétriques et RCA asymétriques transmettent les signaux analogiques aux amplificateurs de puissance, les écouteurs sont connectés via une sortie casque Pentaconn symétrique de 4,4 mm. Celui-ci reçoit son signal d'un amplificateur de casque spécial hautes performances. Contrairement aux solutions à puce conventionnelles, celle-ci est totalement discrète et spécialement conçue pour les exigences des écouteurs. Une sortie HDMI (avec Audio Return Channel (ARC) pour transmettre le signal HDMI est disponible dans la carte HDMI en option.
