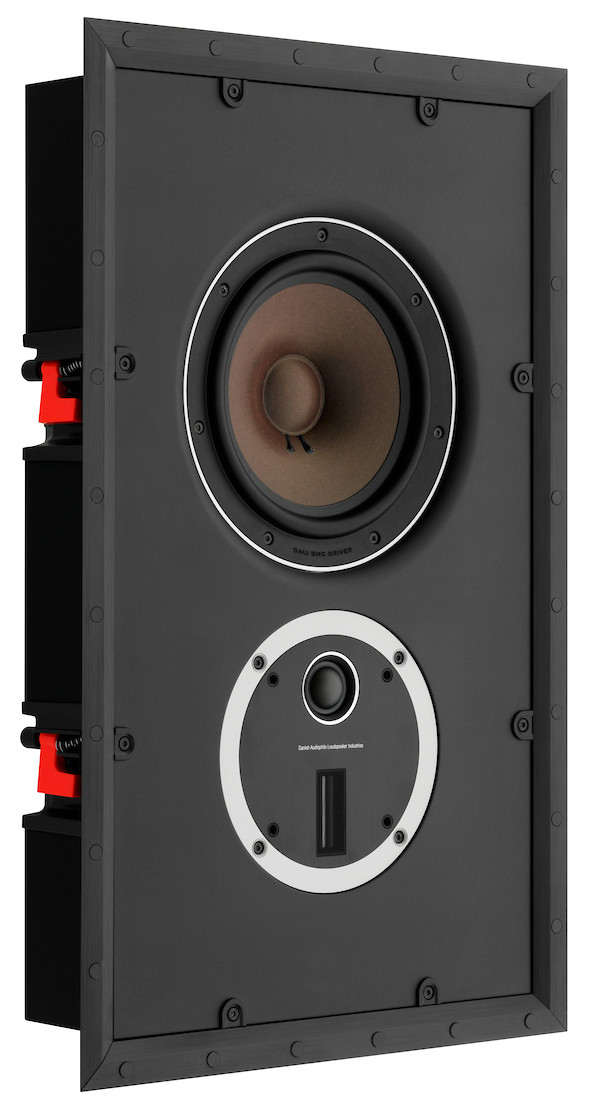

Dali Phantom S-80 Built-In Speaker

Detalles de producto

El tamaño relativamente compacto del PHANTOM S-80 lo hace perfecto para cualquier ubicación en su sistema de audio o cine en casa. Posiciones delantera, central, trasera o alta. El gabinete compacto y delgado ofrece una respuesta de frecuencia completa similar a la de un altavoz de piso, pero sin sacrificar el valioso espacio de la sala de estar. Ofrece un rendimiento de audio en la pared sin concesiones con el uso de tecnologías de altavoces probadas. Esto incluye nuestros característicos conos de fibra de madera, marco de goma de baja pérdida, deflector frontal de MDF sólido, nuestro exclusivo módulo de tweeter híbrido y nuestro innovador diseño de imán superior que incluye una pieza polar SMC.

Todos los modelos están construidos alrededor de un módulo de tweeter híbrido giratorio que los hace fáciles de instalar para cualquier uso de audio, ya sea estéreo, canal central o envolvente.

Hemos optimizado el woofer principal de fibra de madera de 8” para un rendimiento de rango medio y bajo. Al trabajar en combinación con el módulo de tweeter híbrido giratorio, ofrece una reproducción de audio clara y bien definida, que incluye un rendimiento de graves sorprendente. Esto asegura que el PHANTOM S-180 realmente destaque entre la multitud.

El diseño de gabinete ultradelgado de 103 mm se adapta a casi cualquier pared estándar.

Consulte el documento técnico de PHANTOM S (a continuación) para obtener más información técnica.

Diseño de gabinete

El diseño compacto del PHANTOM S-80 encaja en la mayoría de las paredes estándar. Fue un desafío construir un gabinete trasero tan poco profundo, de solo 103 mm de profundidad, con una huella tan pequeña y aún así lograr el volumen interior perfecto para el woofer.

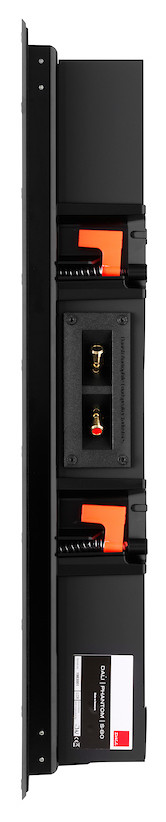

El gabinete está construido con un MDF sólido que sostiene el sistema de montaje dogleg fácil de usar y los terminales. El frente del PHANTOM S-80 se integra elegantemente con la pared a través del marco de aluminio extruido que lo rodea, y la rejilla frontal montada en un imán forma la presencia visual de la serie PHANTOM S.

El diseño discreto, simple pero moderno no es intrusivo y al mismo tiempo es agradable a la vista.

SMC

Debido a su precisión superior y distorsión mínima, elegimos basar el woofer primario PHANTOM S-80 en el sistema magnético SMC (Soft Magnetic Compound) desarrollado originalmente para la serie EPICON.

SMC tiene la capacidad única de ofrecer una conductividad magnética muy alta y una conductividad eléctrica muy baja, lo que reduce drásticamente los efectos de la histéresis y las corrientes de Foucault alrededor de la pieza polar. En lenguaje sencillo: reducir drásticamente el nivel de distorsión. Mientras que al mismo tiempo ofrece todas las cualidades deseadas de un buen sistema magnético.

Al rodear la pieza polar SMC con anillos de aluminio y una bobina móvil de cuatro capas de 1,5”, logramos un control óptimo, baja distorsión y manejo de alta potencia. El marco de baja pérdida y la estructura del cono están optimizados para un rendimiento de rango medio, al igual que la tapa antipolvo. La tapa antipolvo, más pequeña de lo habitual, se ha arqueado hacia afuera como parte de la optimización de la profundidad del woofer.

Todo esto combinado ofrece una reproducción de alto ancho de banda con detalles sorprendentes y la capacidad de ofrecer una reproducción de graves y medios bien controlada.

Conductores

El woofer de 8” especialmente desarrollado que se usa en el PHANTOM S-80 fue diseñado y optimizado para un rendimiento de rango medio y bajo. Elegimos basar el núcleo del woofer en el sistema magnético SMC desarrollado para la gama EPICON. SMC fue elegido por su capacidad única de reducir drásticamente el nivel de distorsión.

Ofreciendo un 70 % más de área de superficie, el woofer de 8” puede mover más aire y brindar una mayor presión de sonido a frecuencias muy bajas en comparación con un woofer tradicional de 6½”. Todo esto sin dejar de ofrecer información detallada, un rico sonido de rango medio y una respuesta de frecuencia completa como la de un altavoz de suelo tradicional.

El módulo de tweeter híbrido giratorio del PHANTOM S-80 es la solución de alta frecuencia perfecta, ya que combina un tweeter de cúpula blanda con un tweeter de cinta. Esto asegura una reproducción y dispersión sorprendentes de las frecuencias altas que supera a otras tecnologías de tweeter.

Tanto el tweeter de cúpula blanda como el de cinta están libres de artefactos, por ejemplo, resonancias y picos Q altos, dentro de su rango de trabajo. El módulo de tweeter híbrido presenta una dispersión horizontal extremadamente suave y amplia, una de nuestras marcas registradas de diseño de sonido. Incluso los detalles de la placa frontal del módulo de tweeter están diseñados para una dispersión horizontal óptima.

Las características del tweeter de cúpula blanda son frecuencia de resonancia baja, manejo de alta potencia, excursiones extremas y margen superior excepcional para altos niveles de presión de sonido.

La marca registrada del tweeter de cinta magnetoestática es un verdadero maestro en la distribución horizontal de altas frecuencias y un excelente socio para la capacidad única del tweeter de cúpula blanda para reproducir frecuencias de 2 kHz en adelante.

Instalación

Cuando instale el PHANTOM S-80 en su pared, el tweeter de cinta debe colocarse a la altura del oído. Por lo tanto, decidimos darle la vuelta al altavoz y cambiar el módulo híbrido de tweeter y woofer. De esta forma, podemos obtener una altura de montaje más tradicional en línea con el televisor, en lugar de debajo del televisor.

Montados así, hemos experimentado que en realidad suenan mejor. Mejora la integración con la habitación y principalmente con el suelo, y el rendimiento de graves es mejor.

También le dimos la vuelta al módulo de tweeter híbrido en el PHANTOM S-80 para mantener el tweeter de cúpula cerca del woofer de rango medio. Esto asegura un traspaso óptimo del woofer a la parte del tweeter que maneja las frecuencias más bajas. La distancia física entre estos controladores está optimizada para la mejor suma de la salida del woofer y el tweeter.

Cuando monte el PHANTOM S-80 horizontalmente como un canal central, asegúrese de colocar el tweeter de cinta lo más cerca posible de la altura del oído. Esto se debe a las cualidades de dispersión de la cinta. Al ser un maestro de la dispersión de alta frecuencia en el plano lineal, es menos capaz de difundir las altas frecuencias en el plano vertical. Aquí es donde sobresale el tweeter de cúpula y por qué la cúpula debe colocarse más abajo que la cinta en este escenario.

En resumen: mantenga el tweeter de cúpula cerca del woofer de rango medio y la cinta lo más cerca posible de la altura del oído.

Amplia dispersión

Al diseñar nuestros controladores para una dispersión amplia, hacemos que nuestros altavoces sean fáciles de integrar en cualquier habitación, brindando un sonido suave y bien integrado para una posición de escucha más amplia.

Esta tecnología es perfecta para el PHANTOM S-80, ya que siempre se monta a ras de la pared.

Trabajar con la optimización fuera del eje garantiza que el oyente tendrá un gran punto dulce donde el escenario sonoro es perfecto, pero también garantiza un sonido de alta calidad lejos del punto dulce central.

Al optimizar la señal de audio para la distribución fuera del eje, tanto la señal directa como la señal reflejada tendrán la misma alta calidad. Esto significa una alta calidad de sonido constante, en un área de escucha mucho más amplia.

La dispersión uniforme en una amplia gama de ángulos de escucha asegura una distribución de energía suave y uniforme dentro de la sala de escucha, que es otro factor crucial para una tonalidad coherente y bien equilibrada.

Especificaciones del fantasma DALI S-80

Serie de productos FANTASMA
Rango de frecuencia (+/-3 dB) [Hz] 59 - 25 000
Sensibilidad (2,83 V/1 m) [dB] 88,0
Impedancia nominal [ohmios] 6
SPL máximo [dB] 108
Potencia recomendada del amplificador [W] 40 - 200
Frecuencia de cruce [Hz] 2800 / 15 000
Módulo de tweeter híbrido, Super high freq. conductor, tipo de diafragma
Módulo de tweeter híbrido, Controlador de alta frecuencia, Cantidad 1 x 17 x 45 mm
Módulo de tweeter híbrido, controlador de alta frecuencia Tipo de diafragma Cinta
Controlador de alta frecuencia, Cantidad 1 x 28 mm
Controlador de alta frecuencia, Tipo de diafragma Cúpula de tela blanda
Controlador de baja frecuencia, Cantidad 1 x 8'
Controlador de baja frecuencia, tipo diafragma Cono de fibra de madera
Tipo de envolvente Caja cerrada
Conexión de entrada de un solo cable
Colocación recomendada en la pared
Centro / Barra de sonido
Dimensiones (Al. x An. x Pr.) [mm] 648 x 403 x 110
Dimensiones de corte (HxWxD) [mm] 615 x 370 x 103
Manual de accesorios incluidos
Plantilla recortable
Llave Allen de 3 mm
Peso [kg] 13,5
