SPL - Sound Performance Lab Elector - Version 1.1 Analog Preamplifier

SPL - Elector - Versión 1.1

Se anuncia con alegría el último desarrollo en torno al SPL Elector: la versión 1.1 ya está disponible. En esta nueva revisión de hardware, los usuarios pueden esperar algunas actualizaciones notables. Particularmente dignas de mención son las conocidas funciones 'Slave Thru' y 'Home Theatre Bypass', que ya se utilizan con éxito en el Director Mk2.2.

La versión 1.1 del Elector integra dos pares de salidas estéreo especialmente diseñadas para conectar amplificadores de potencia o altavoces activos. Un par de salidas está disponible con conectores XLR, mientras que el otro par está equipado con salidas RCA. A pesar de las diferentes conexiones, ambos pares transmiten la misma señal de salida. El volumen se regula de forma centralizada mediante un gran control de volumen en el Elector. Esto abre la posibilidad de alimentar un par de altavoces a través de una de las salidas estéreo, mientras que la segunda salida se puede utilizar para un subwoofer. El volumen de reproducción se ajusta simultáneamente para ambas salidas estéreo mediante el control de volumen central.

Una característica notable del Elector Versión 1.1 es el uso de interruptores DIP en la parte posterior de la unidad. Estos permiten desactivar por separado el control de volumen de las salidas Cinch y XLR. Este modo, conocido como 'Slave Thru', se puede utilizar para conectar, por ejemplo, un amplificador de auriculares con su propio control de volumen.

Otra característica nueva e impresionante es el 'Home Theatre Bypass', que está disponible a partir de la revisión de hardware 1.1. Esta característica permite utilizar el Elector junto con un sistema de cine en casa multicanal. Los canales L y R de este sistema de cine en casa se pueden conectar simplemente a la entrada 6 del Elector. Si el 'Home Theatre Bypass' está activado (DIP 4), la señal no se ve afectada por el control de volumen del Elector.

En resumen, el SPL Elector en la revisión de hardware 1.1 ofrece una variedad de configuraciones a través de un interruptor DIP de cuatro vías. Esto permite ajustes como fijar los niveles para las salidas RCA y XLR, controlar la conexión AMP CTL y el 'Home Theatre Bypass' para la entrada 6.

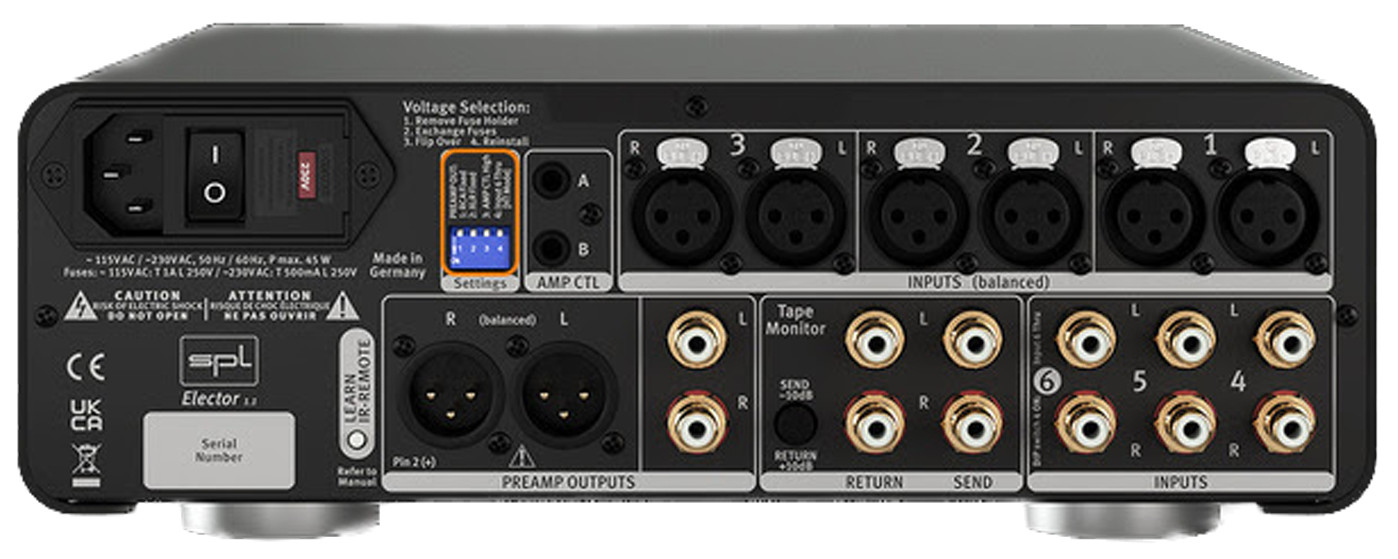

La actualización a la revisión de hardware 1.1 se puede identificar por la etiqueta 'Elector 1.1' en la esquina inferior izquierda del panel posterior del dispositivo y por el interruptor DIP de cuatro vías. Sin embargo, cabe señalar que esta modificación de hardware no se puede adaptar a versiones anteriores del Elector.

Información técnica resumida

Pares de salidas estéreo: El Elector versión 1.1 está equipado con dos pares de salidas estéreo, que se pueden utilizar para conectar amplificadores de potencia o altavoces activos.

Conexiones: Un par de salidas está equipado con conectores XLR, mientras que el otro par cuenta con salidas RCA. Ambos pares transportan la misma señal de audio.

Control de volumen: El volumen de reproducción para ambas salidas estéreo se configura mediante un control de volumen grande en el Elector.

Función Slave thru: el control de volumen para las salidas cinch y XLR se puede conmutar por separado de la ruta de señal mediante interruptores DIP en la parte posterior del dispositivo, por ejemplo para conectar un amplificador de auriculares con su propio control de volumen.

Home Theatre Bypass: A partir de la revisión de hardware 1.1, el Elector permite el uso de "Home Theatre Bypass", que permite la conexión a un sistema de cine en casa multicanal. La señal de los canales L y R de este sistema está conectada directamente a la entrada 6 del Elector y no se ve afectada por el control de volumen del Elector.

Interruptores DIP cuádruples: El Elector revisión de hardware 1.1 está equipado con un interruptor DIP cuádruple que permite las siguientes configuraciones básicas:

• Interruptor DIP 1 – RCA Fijo: ajustabilidad del nivel de las SALIDAS DE PREAMPLIFICADOR RCA.
• Interruptor DIP 2 – XLR Fijo: ajustabilidad del nivel de las SALIDAS DE PREAMPLIFICADOR XLR.
• Interruptor DIP 3 - AMP CTL alto: alterna el pin AMP CTL entre corriente baja y alta.
• Interruptor DIP 4 - Entrada 6 a través de [Modo HT]: habilita la omisión de cine en casa para la entrada 6.

Identificación de la revisión de hardware: La revisión de hardware actualizada se puede identificar mediante la etiqueta "Elector 1.1" en la esquina inferior izquierda del panel posterior y mediante el interruptor DIP de 4 vías.

Tenga en cuenta que esta modificación de hardware no se puede adaptar a versiones anteriores del Elector.
