Nexo NANONXAMP4 4 Channel Amplifier

Controlador digital nanoNXAMP4

El nanoNXAMP4 es una solución compacta y de bajo consumo energético todo en uno para la amplificación y el procesamiento de señales. Reduce significativamente los costes del sistema y es ideal para aplicaciones en comercios, hostelería, lugares de culto y entornos corporativos, sin comprometer la calidad del sonido.

El amplificador de 4 canales nanoNXAMP4 ofrece 4 x 250 vatios mediante amplificadores de potencia Clase D de alta fiabilidad con una distorsión extremadamente baja y una fuente de alimentación conmutada (SMPS) con corrección activa del factor de potencia (PFC). Esto le confiere la misma calidad de sonido y la misma sonoridad característica que los controladores NXAMPMK2 TD de mayor tamaño de NEXO.

El procesamiento de señal integrado utiliza filtros FIR para una ecualización precisa del sistema y compatibilidad de fase lineal. Se encuentran disponibles preajustes preconfigurados para la selección específica de altavoces de las populares series ID y ePS de NEXO.

Un mezclador integrado y funciones de matriz reducen aún más los costos para instalaciones pequeñas. La configuración y el control remoto se realizan cómodamente a través de una interfaz web integrada, accesible mediante Ethernet o Wi-Fi incorporado.

Características principales

• Controlador de altavoces con amplificador de potencia integrado de 4 canales en tan solo 1U, ancho de medio rack.
• Cuatro entradas analógicas (balanceadas + no balanceadas), nivel de línea o micrófono, así como entrada y salida digital SPDIF.
• Cuatro canales de amplificación de clase D con una distorsión extremadamente baja y una calidad de sonido impecable: 4 x 250 vatios a 4 ohmios.
• Fuente de alimentación universal (100–240 V) con tecnología PFC para una máxima eficiencia y un consumo de energía constante.
• Control remoto mediante punto de acceso WLAN integrado o mediante conexión Ethernet.

Flexible, escalable y económico

El amplificador de 4 canales nanoNXAMP4 está disponible en versiones estándar y Dante. Combina potencia y procesamiento de señal en un solo dispositivo, lo que reduce significativamente el coste total de los sistemas de refuerzo de sonido de tamaño pequeño a mediano. Se adapta perfectamente a los altavoces de las series NEXO ID y ePS.

El sonido típico de NEXO en un formato compacto.

A pesar de su pequeño tamaño, el nanoNXAMP4 ofrece una calidad de audio excepcional con 4 x 250 vatios de amplificación Clase D y una distorsión mínima. El filtrado FIR integrado garantiza ajustes precisos del ecualizador y una reproducción de fase exacta. Una selección de preajustes preconfigurados garantiza un rendimiento óptimo para los altavoces NEXO compatibles.

Altamente personalizable y de control intuitivo.

Gracias a la mezcladora integrada y las funciones de matriz, incluso las instalaciones más pequeñas pueden realizarse sin necesidad de hardware adicional. Los paneles de control opcionales para montaje en pared permiten seleccionar fácilmente la fuente y controlar el volumen directamente en el lugar de instalación.

Configuración sencilla a través de la interfaz web.

La configuración del sistema y el control remoto se realizan fácilmente mediante una interfaz de usuario integrada basada en navegador, accesible a través de Ethernet o Wi-Fi. Desde aquí se pueden gestionar de forma intuitiva entradas, zonas, enrutamiento, preajustes de altavoces, retardos e información del sistema, entre otras cosas.

Compatible con soluciones de control externas

El nanoNXAMP4 se integra fácilmente en las redes existentes y es compatible tanto con el sistema de control NeMo propio de NEXO como con protocolos comunes de terceros para el control remoto y la monitorización del sistema.

Diseño que ahorra espacio

Con un tamaño de tan solo una unidad de rack y la mitad del ancho del rack, el nanoNXAMP4 maximiza la densidad de canales y ahorra valioso espacio en el rack. La arquitectura DSP integrada de 4 entradas y 4 salidas con interfaz Dante opcional elimina la necesidad de procesadores de señal adicionales, lo que reduce no solo los costos de hardware, sino también el esfuerzo de cableado.

Datos técnicos

Especificaciones de rendimiento:

• Número de canales: 4 canales de amplificación, puenteables en pares (2 x 2)
• Potencia de salida máxima (modo de 4 canales / 8 ohmios): 4 x 200 vatios
• Potencia de salida máxima (modo de 4 canales / 4 ohmios): 4 x 250 vatios
• Potencia de salida máxima (modo de 4 canales / 2 ohmios): 2 x 250 vatios
• Potencia de salida máxima (modo puente de 2 canales / 8 ohmios): 2 x 200 vatios
• Potencia de salida máxima (modo puente de 2 canales / 4 ohmios): 2 x 350 vatios
• Consumo de energía (en reposo): 20 vatios
• Consumo de energía (en espera): < 2 vatios
• Consumo de energía (en espera sin conexión a la red): < 0,5 vatios

Especificaciones de la relación señal-salida:

• Respuesta en frecuencia: +0/-0,25 dB de 20 Hz a 20 kHz
• Impedancia de entrada / Sensibilidad de entrada: 20 kOhm / +13 dBU
• Rango dinámico / Distorsión armónica total (THD+N): > 106 dB (ponderación A) / < 0,05 % (en configuración plana)
• Latencia: 1 ms (en configuración plana)
• Convertidores A/D y D/A: 24 bits a 48 kHz
• Procesamiento de señales: DSP de 64 bits

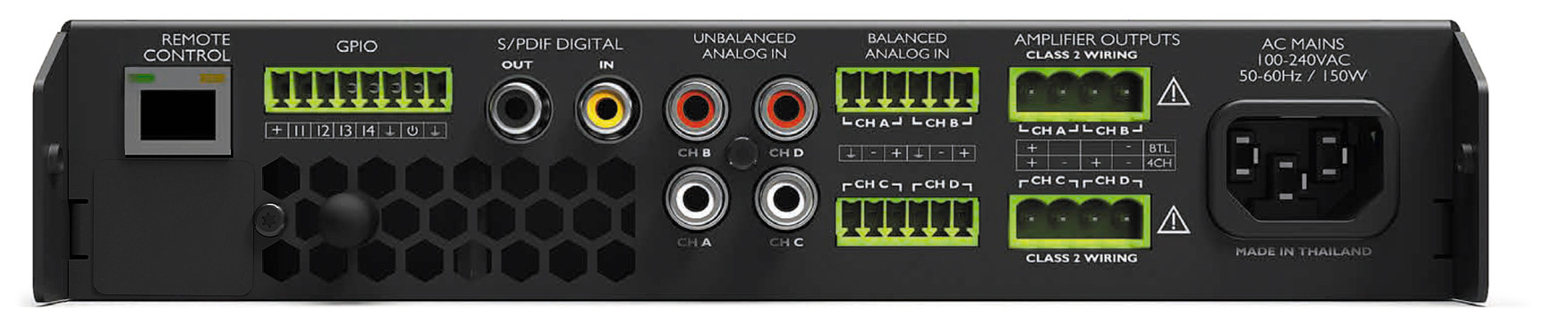

Conexiones traseras:

• Entradas de audio analógicas: 4 entradas balanceadas (Euroblock de 3,5 mm) o no balanceadas (RCA).
• Salidas de altavoz: 4 salidas (Euroblock con paso de 5 mm)
• Entrada/salida de audio digital: 1 entrada/salida SPDIF de 2 canales (RCA)
• Puerto GPIO: 1 conector Euroblock de 3,5 mm con 4 entradas globales y 1 salida global.
• Interfaz de red: 1 puerto Ethernet (100 Mbit/s) para control remoto.
• Conexión de alimentación: 1 conector IEC C14
• Panel frontal y control remoto
• Indicadores LED frontales: 5 LED (WiFi / Red / Salida / Entrada / Estado)
• Control remoto: Mediante punto de acceso WiFi integrado o puerto Ethernet (modo cliente/punto de acceso).

Fuente de alimentación:

• Tensión de red: Fuente de alimentación universal con PFC activo, 100–240 V (50/60 Hz)
• Consumo de energía a 1/8 de la carga máxima (4 ohmios): 250 vatios

Dimensiones y certificaciones:

• Dimensiones y peso: 1U, 1/2 rack de 19", 44,5 x 220 x 296 mm (alto x ancho x profundidad), 2,8 kg
• Certificación de seguridad eléctrica: IEC62368-1 (2.ª edición) y UL62368-1
• Certificación EMC: FCC Parte 15 Clase B, CAN/CSA-CISPR 22-10, EN55032/CISPR32, EN61000
