T+A PA 3100 HV Amplificador integrado con VU-Metro

Amplificador integrado PA 3100 HV

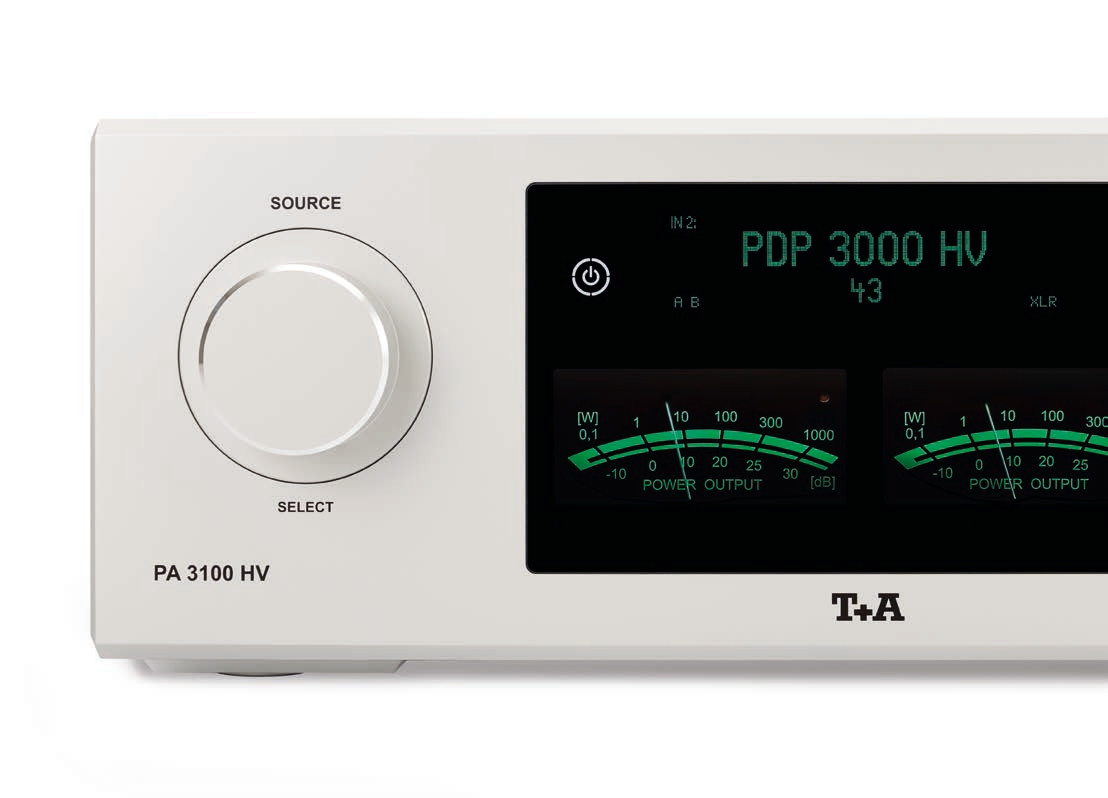

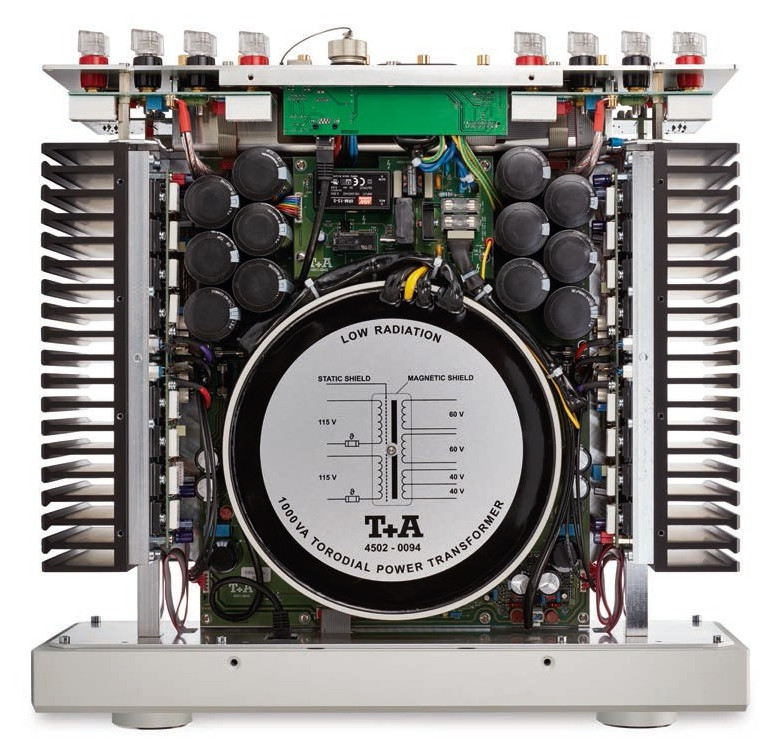

El PA 3100 HV es un desarrollo posterior del PA 3000 HV y es idéntico en la mayoría de los ensamblajes. La diferencia inmediatamente visible son los dos medidores VU en el frente, que muestran la potencia de salida por canal logarítmicamente en vatios a 4 ohmios. Además, se desarrolló un nuevo concepto para la fuente de alimentación analógica y la fuente de alimentación similar a la del A 3000 HV, que permite conectar la fuente de alimentación PS 3000 HV y aumentar aún más la estabilidad y el rendimiento de toda la fuente de alimentación. El sonido podría mejorarse aún más revisando la sección del preamplificador.

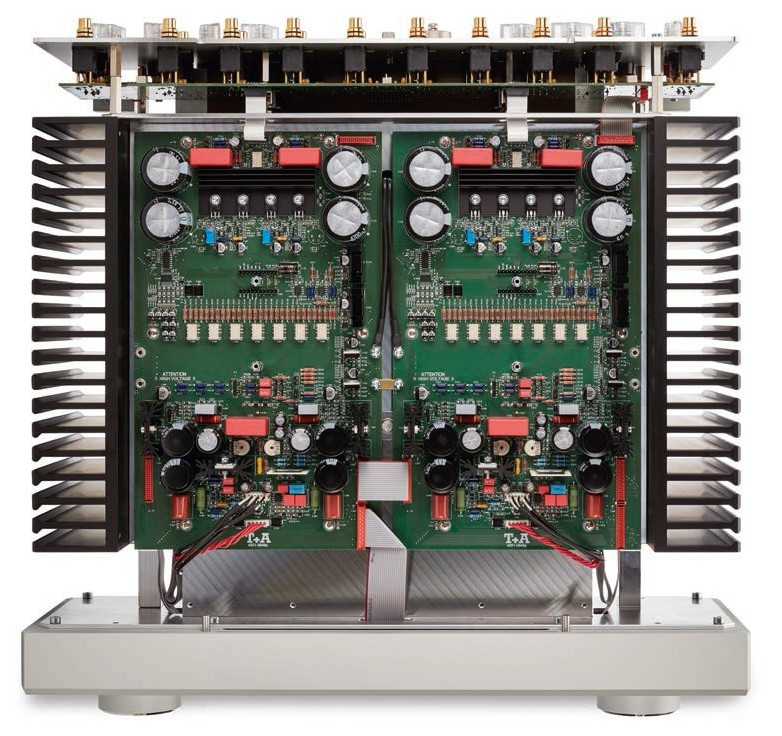

Al igual que en el P 3000 HV, la topología del circuito del amplificador integrado se basa en un amplificador diferencial en cascodo con transistores J-FET de audio seleccionados a mano y etapas completamente discretas sin amplificadores operacionales. Debido a este concepto de circuito y la calidad de los componentes, prácticamente no hay necesidad de una retroalimentación negativa general. Con su alto voltaje de operación, la tecnología HV permite no solo una alta linealidad sino también un rango dinámico extremadamente alto. Las señales de hasta 60 Vpp se pueden procesar sin distorsión.
En la serie HV, las funciones de activación y conmutación en el área de señales las asumen relés de contacto de oro encapsulados herméticos al gas, que no tienen problemas de contacto debido a la corrosión, el polvo, etc. y no envejecen incluso después de muchos años de funcionamiento. En el preamplificador se utilizan relés biestables, con los que no fluye corriente de bobina permanente y, por lo tanto, no se puede producir un deterioro inductivo de las señales de audio. Al integrar los relés directamente en el circuito, las rutas de señal son óptimamente cortas y no hay rutas de cables, como es el caso de los potenciómetros de volumen convencionales, por ejemplo. El control de volumen también está construido con resistencias de precisión discretas y relés de contacto dorado, por lo que hay un seguimiento de canal absolutamente exacto y sin ruido ni distorsión.
Toda la electrónica de control está profundamente incrustada y protegida en el panel frontal sólido de 40 mm de espesor y fresado, en cuya parte frontal se encuentra la pantalla de vidrio brillante y regulable (VFD) con botones sensores que no se desgastan.
Las perillas para la selección de fuente y el control de volumen son codificadores incrementales de precisión de rodamiento de agujas con una sensación de conmutación única.

Especificaciones técnicas

precursor

• Respuesta de frecuencia + 0 / - 3dB 0.5Hz -300kHz
• Distancia de voltaje externo / ruido 105 / 110 dB
• Distorsión <0.001%
• Intermodulación < 0,001%
• Separación de canales > 90 dB
• Sensibilidad de entrada de alto nivel nominal (RCA) 7 x 250 mVeff ... 6 Veff / 20 kOhm
• Sensibilidad de entrada nominal balanceada (XLR) 4 x 500 mVeff ... 12 Veff / 5 kOhm


salidas

• Auriculares 50 ohmios
• 1 x registrador 250 mVeff / 100 ohmios
• PRE out Cinch nom 1 Veff, max 9.5 Veff / 50 Ohm
• Salida PRE XLR nominal 1,45 Veff, máx. 19,6 Veff / 50 ohmios


amplificador de poder

• Potencia nominal por canal a 8 ohmios 300 vatios
• Potencia nominal por canal a 4 ohmios 500 vatios
• Potencia de pulso a 8 ohmios 380 vatios
• Potencia de pulso a 4 ohmios 700 vatios
• Ancho de banda de potencia 1 Hz - 150 kHz
• Respuesta de frecuencia + 0 / - 3dB 0.5Hz - 180kHz
• Velocidad de respuesta 60 V/µs
• Factor de amortiguamiento > 65
• Relación señal/ruido > 115 dB
• Distorsión <0,03 %
• Tamizado 120000 µF

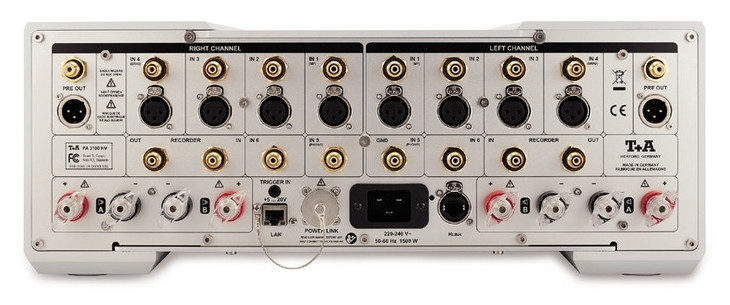

Conexión / Accesorios / Dimensiones

• Conexión a la red 110 V/60 Hz o 220/240 V/50 Hz
• Modo de espera < 0,5 W
• Mando a distancia F 3001
• equipamiento adicional: entrada de disparo +5 ... 20 V para conmutación remota, entrada 4 configurable como canal frontal para decodificador de sonido envolvente, conexión para fuente de alimentación adicional PS 3000 HV, conexión LAN para sistemas domóticos
• Dimensiones (Al. x An. x Pr.) 17 x 46 x 46 cm
• Peso 38 kg
• Versiones carcasa laca plata 47 o titanio 64, disipador negro 42


¡Cambios técnicos reservados!
