Technics SU-R1000E-S Amplificador integrado

Amplificador estéreo integrado SU-R1000

Technics continúa buscando el sonido ideal al desafiar nuevas dimensiones sónicas realizadas por un amplificador digital completo.

Magnífica energía y sonido dinámico.
Un amplificador completamente digital de Technics que ha evolucionado y alcanzado nuevas alturas

Motor JENO

La fluctuación de fase es una de las principales causas de distorsión en los sistemas digitales y se debe a una sincronización incorrecta de los relojes maestros utilizados en la conversión de digital a analógico. Para eliminar la degradación del sonido causada por el jitter, Technics ha desarrollado un circuito de reducción de jitter original, que comprende un generador de reloj en el sistema de formación de ruido para reducir el jitter en el rango de baja frecuencia y un convertidor de frecuencia de muestreo de alta precisión para suprimir el jitter en el rango de alta frecuencia. Por lo tanto, reduce el jitter de manera ideal en todo el rango de frecuencia. Esto funciona con el circuito de conversión PWM (Modulación de ancho de pulso) original de alta precisión, optimizando la velocidad de formación de ruido, el grado y el número de recuantificación, y la gradación PWM, para convertir señales de alta resolución a PWM sin causar ningún daño. al rango dinámico. Estas tecnologías permiten que los diseños de amplificadores digitales de Technics reproduzcan los matices naturales y delicados de la música.

ADCT (tecnología de cancelación de distorsión activa)

La tecnología de cancelación activa de distorsión recientemente desarrollada por Technics extrae y elimina con precisión la distorsión en la etapa de salida de potencia que se genera por la fuerza contraelectromotriz del altavoz y las caídas de voltaje. En el mercado de audio de alta fidelidad, donde se puede configurar una cantidad ilimitada de sistemas de audio combinando varios productos, los amplificadores de audio de alta gama deben manejar de manera óptima una diversidad de altavoces. La tecnología de cancelación activa de distorsión extrae con precisión la distorsión al determinar la diferencia entre la salida del terminal del altavoz y la salida JENO y luego aplica la corrección a la señal digital de salida, corrigiendo así el sistema de amplificación digital convencional. Esto proporciona una poderosa fuerza impulsora y energía acústica a los parlantes, al tiempo que ofrece los beneficios superiores de un amplificador digital, como bajo nivel de ruido, imagen de sonido precisa y ambiente de sonido expansivo, independientemente de los tipos de parlantes conectados.

Asegurando una salida de fuente de alimentación estable y de bajo ruido

Fuente de alimentación silenciosa de velocidad avanzada

El SU-R1000 utiliza un sistema de fuente de alimentación conmutada para garantizar un suministro estable de voltaje y corriente requeridos por el amplificador digital. En un sistema de fuente de alimentación de conmutación convencional, el tiempo de encendido de la operación de conmutación se controló para estabilizar el voltaje, y esto hace que la frecuencia de conmutación fluctúe según la carga, lo que genera un ruido de modulación que afecta la calidad del sonido. La fuente de alimentación silenciosa de velocidad avanzada ha eliminado este ruido al fijar la frecuencia de conmutación en la banda de 400 kHz. Además, se proporciona un regulador de ruido súper bajo en la etapa posterior. Esto evita la disminución de la regulación resultante de la frecuencia de conmutación fija e impide la mezcla del componente de ruido en frecuencias altas. El resultado es una fuente de alimentación de alta respuesta que se traduce en el mejor rendimiento del amplificador digital.

Cuatro fuentes de alimentación independientes

En el SU-R1000, todos los elementos que componen la fuente de alimentación se han estudiado y revisado minuciosamente para lograr una mayor calidad de sonido. Además, se proporcionan cuatro fuentes de alimentación independientes para diferentes bloques de circuitos para mejorar aún más la calidad del sonido. Dado que el SU-R1000 es un amplificador integrado, los circuitos internos constan de una etapa de preamplificación y una etapa de etapa de potencia en una combinación de circuitos analógicos y digitales. La sección Phono-EQ que procesa señales analógicas diminutas es particularmente susceptible al efecto del ruido transmitido a través de la línea de alimentación. El SU-R1000 utiliza fuentes de alimentación separadas para los circuitos analógicos y los circuitos digitales en la etapa de preamplificación. También utiliza unidades de fuente de alimentación separadas para los canales derecho e izquierdo en la etapa del amplificador de potencia que requiere una gran cantidad de energía eléctrica. Con las cuatro unidades de fuente de alimentación independientes, el SU-R1000 evita la interferencia inducida por la línea de alimentación entre los bloques de circuitos y logra una alta relación señal/ruido y una excelente separación.

Sección de entrada de señal diseñada de manera óptima para una reproducción de sonido de alta pureza.
Compromiso de desarrollo para crear una calidad de sonido superior.

Circuito de E/S digital/analógico de alta calidad

La sección de entrada phono y la sección de entrada analógica cuentan con un diseño de circuito completamente discreto. Technics ha realizado un diseño de circuito ideal y simétrico y ha realizado un ajuste meticuloso. Los nuevos circuitos evitan la interferencia entre los canales derecho e izquierdo y logran una excelente separación de canales. Además, la sección de entrada phono y la sección de entrada XLR emplean una transmisión completamente balanceada para garantizar una transmisión de señal de alta pureza con un efecto mínimo de ruido. El circuito de entrada USB en la sección de entrada digital está equipado con un capacitor de mica rubí de alta calidad y un acondicionador de energía con resistencias de película de carbón no magnética para bloquear el ruido eléctrico, por ejemplo, de una PC y para minimizar el efecto del ruido externo. El convertidor A/D incorpora un chip de alto rendimiento fabricado por Asahi Kasei Microdevices (AKM) para una conversión A/D de alta precisión. Por lo tanto, el SU-R1000 reproduce una excelente calidad de sonido desde cualquier fuente de entrada analógica o digital.

Diseño y Chasis de Alta Rigidez

La rigidez del chasis se ha mejorado ampliamente para suprimir la vibración de la carcasa que también es una fuente de ruido. El chasis interior presenta una estructura separada de dos pisos. Montada en la cubierta superior está la sección del amplificador de potencia que consiste en el circuito de amplificación y su circuito de suministro de energía. Instalada en la plataforma inferior se encuentra la sección de preamplificación, que se compone de la sección de entrada analógica, incluido el ecualizador fonográfico, y la sección de entrada digital, así como los circuitos de alimentación de esos circuitos. No solo las cubiertas superior e inferior, sino también los bloques de circuitos individuales están separados entre sí por placas protectoras de acero. Estas placas protectoras de acero también sirven como placas de refuerzo para fortalecer la rigidez de todo el chasis. En el exterior, el panel frontal tiene un espesor de 10 mm, mientras que los paneles laterales y el panel superior están fabricados con placas de aluminio tratado con alumite de 6 mm de espesor. También han mejorado la rigidez y la resistencia a las vibraciones. Los aisladores que soportan el chasis están hechos de hierro fundido con excelentes características de atenuación de la señal. En general, las piezas y los materiales anteriores mejoran la calidad de las señales internas y eliminan los efectos de las vibraciones externas en los niveles más altos.

Terminales de entrada y salida fabricados con piezas de alta calidad meticulosamente seleccionadas

• Terminales de altavoz diseñados para permitir la conexión de cables de altavoz de diámetro extra grande
• Terminales de lengüeta en Y para garantizar una conexión de cable confiable
• Terminales de entrada de balance analógico fabricados por Neutrik y terminales de entrada PHONO XLR (exclusivamente para MC)
• Terminales de entrada analógica con piezas de latón mecanizadas chapadas en oro

Diseño refinado de Technics

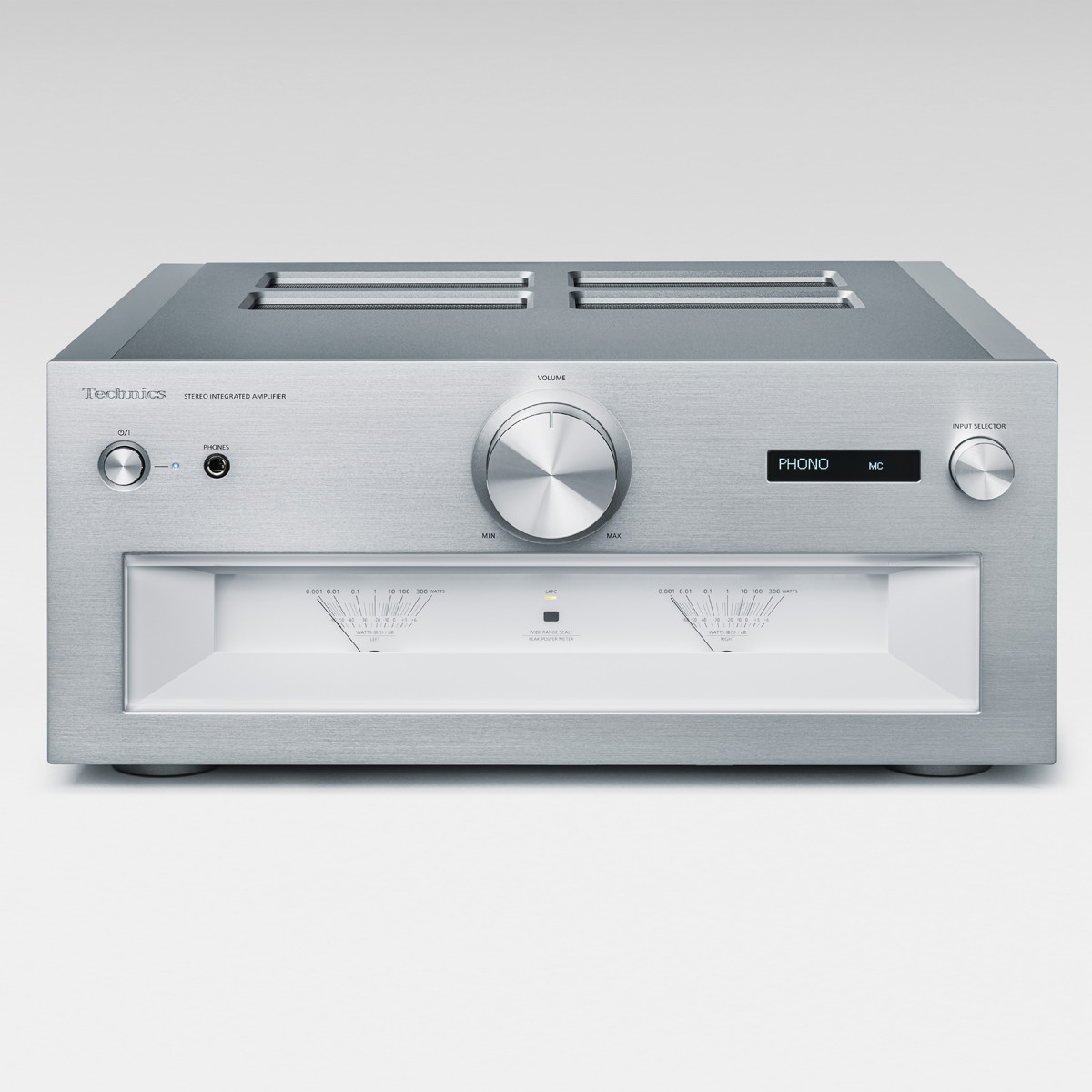

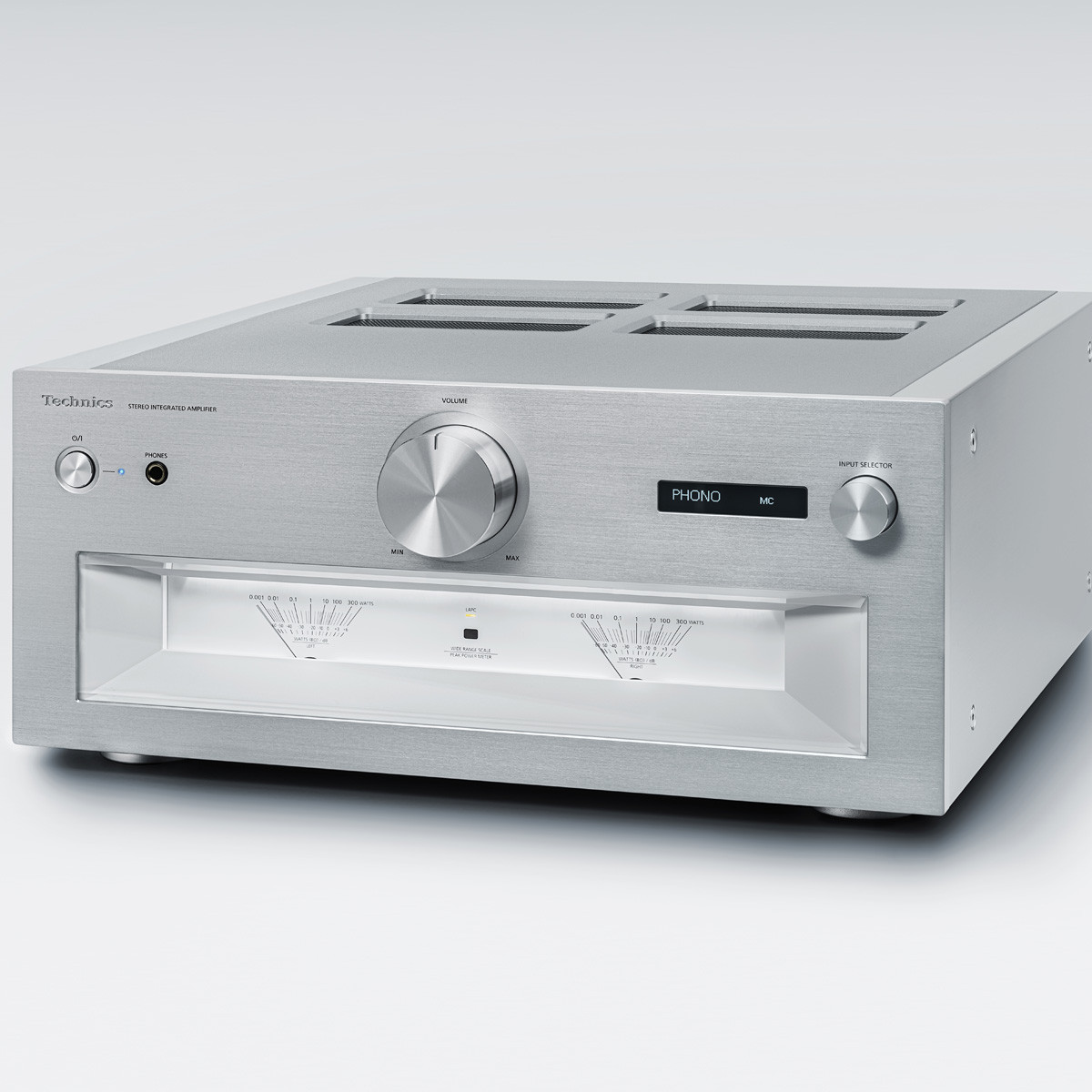

• Atractivo panel frontal adornado con un acabado superficial fino de alta calidad y equipado con un icónico medidor grande de doble aguja
• Dial de volumen y perilla selectora hechos de piezas mecanizadas a partir de bloques de aluminio sólido y acabado giratorio.

Fusión de tecnologías analógicas y tecnologías digitales propietarias.
Las nuevas tecnologías de Technics introducen avances en el mundo del audio analógico.

Ecualizador de fono inteligente

El Phono EQ inteligente montado en el SU-R1000 utiliza la tecnología de mejora de la calidad del sonido para DSP, que Technics ha acumulado a través del desarrollo de LAPC, para lograr una alta calidad de sonido que no es posible con Phono-EQ analógico. Esta tecnología consta de tres partes: 1. Curva de ecualización precisa, 2. Cancelador de diafonía y 3. Optimizador de respuesta. Estas funciones se pueden activar o desactivar según las preferencias del usuario.

Curva de ecualización precisa: posible gracias al diseño de circuito híbrido analógico/digital

Se logra una curva de ecualización precisa mediante un sistema híbrido analógico-digital. El filtro de paso bajo de alta ganancia (LPF) realiza el procesamiento analógico, mientras que las frecuencias altas se elevan después de la conversión A/D. El uso de LPF (filtro de paso bajo) de 40 dB en la región analógica suprime la pérdida de bits durante el procesamiento del filtro digital, y las frecuencias altas se elevan con gran precisión en la región digital para lograr una alta relación S/R.

Cancelador de diafonía: para medir y mejorar la característica de diafonía exclusiva de cada cartucho

Esta función mide la característica de diafonía del cartucho instalado utilizando la señal de medición de diafonía registrada en el registro de calibración incluido con el SU-R1000. Luego realiza una corrección inversa utilizando el DSP incorporado para lograr una mejora significativa de la característica de diafonía. Esto da como resultado una imagen de sonido más precisa y un ambiente sonoro más amplio.

Optimizador de respuesta PHONO: para la corrección de perturbaciones en las características de frecuencia del cartucho

Esta función mide las características de frecuencia del cartucho captador instalado mediante el uso de una señal TSP (pulso extendido en el tiempo) registrada en el registro de calibración incluido y corrige las alteraciones de las características. Corrige el efecto de coincidencia de impedancia entre el cartucho de captación y el ecualizador fonográfico para revelar la verdadera calidad de sonido del cartucho. Esta tecnología tiene como objetivo mejorar la calidad del sonido al evitar un selector como un interruptor en la línea de entrada fonográfica de alta sensibilidad para eliminar la posibilidad de perturbaciones por ruido.

*Aunque el registro puede estar deformado según el método de producción o sus características, este registro pasó la prueba de lectura de señal adecuada y se envía.
*El registro puede deformarse según el entorno de almacenamiento de su casa. Tenga en cuenta que un registro muy deformado no solo puede alterar la medición sino también dañar el cartucho.
