SPL - Sound Performance Lab Crossover

cruce SPL cruce

¡Finalmente un crossover analógico de nuevo!

Es difícil integrar de manera óptima woofers o subwoofers en términos de sonido.
Actualmente existen casi únicamente crossovers digitales para este propósito.

Pero, ¿quién quiere volver a ser digital en una cadena de reproducción analógica de alta gama?
El crossover SPL vuelve a marcar el rumbo.

establecer el curso

El crossover se divide en dos secciones: la sección baja para los woofers o subwoofer (mono o estéreo) y la sección de medios-agudos para los altavoces superiores/principales.

Las frecuencias de cruce para bajos y medios-altos se pueden configurar individualmente de 50 Hz a 120 Hz en 6 posiciones de conmutación.

El filtro de graves tiene una pendiente de 24 dB por octava. La pendiente del filtro medio-alto se puede cambiar de 12 dB a 24 dB.

Contemporáneo

las señales de audio deben provenir de los altavoces superiores y los woofers/subwoofers.
El crossover ofrece un control de fase variable para esto.

Use el interruptor de palanca para activar el control de fase (fase 0° o fase -180°) y use el control para establecer la sincronicidad.

Si no se requiere el control de fase, se puede apagar y así desaparece completamente de la ruta de la señal.

¿Uno o dos?

Si desea conectar dos woofers o subwoofers (uno para L y otro para R), este interruptor debe configurarse en estéreo.

Si solo usa un woofer o subwoofer, cambie a mono. El crossover genera una señal mono de las bajas frecuencias y la emite en ambas salidas bajas (L + R).

¿Encendido o apagado?

Si desea utilizar los altavoces superiores/principales de rango completo, puede desactivar el filtro MID Hi.

llévate eso

Con el filtro de corte bajo, todas las frecuencias por debajo de 20 Hz se pueden filtrar.

Esto significa que el amplificador de potencia no tiene que amplificar frecuencias bajas inaudibles y se alivia la carga en el altavoz.

si es divertido

El volumen de salida del woofer o subwoofer se puede variar de -10 dB a +10 dB.

Además del ajuste puramente correctivo del sistema de altavoces, también puede respirar más "profundidad" en la maravillosa música de graves bajos. Fiel al lema:

"La felicidad es cuando suena el bajo".

Buenos viejos tiempos

Dos medidores VU mecánicos visualizan los niveles de entrada para el canal de audio izquierdo y derecho.

Con los interruptores VU puede optimizar la visualización para diferentes niveles de señal y seleccionar dónde debe tocarse la señal que se visualiza aquí.

Libre elección

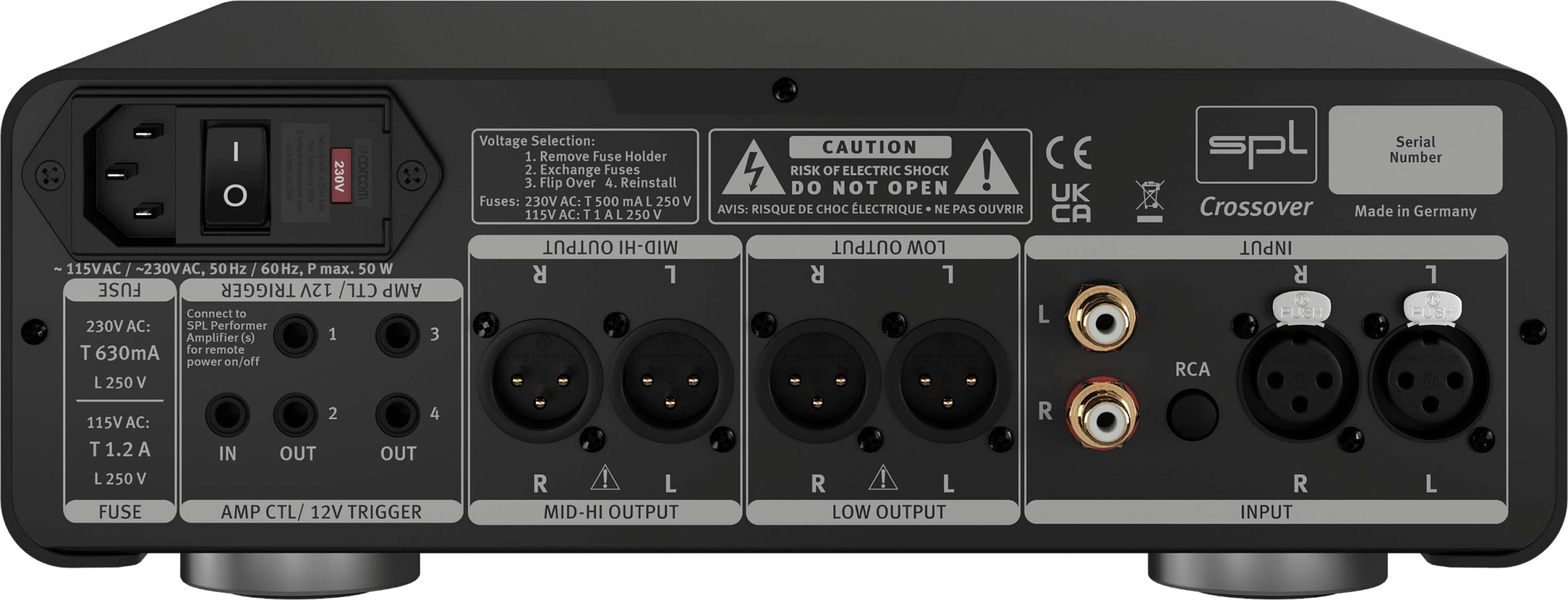

El crossover ofrece entradas balanceadas con conectores XLR y entradas estándar con conectores RCA chapados en oro.

Bajo y medio alto

En el lado de salida, los amplificadores de potencia o los altavoces activos o los altavoces de graves/subwoofers se conectan a las tomas de salida de graves y medios-agudos mediante conexiones XLR simétricas.

De esta manera, se pueden implementar tramos de cable incluso más largos sin interferencias.

Todo bajo control - AMP CTL

El modo de espera de hasta cuatro dispositivos con una entrada de disparo de 12 V se puede activar y desactivar a través de AMP CTL junto con el cruce (AMP CTL Out). La conexión de amplificadores de potencia es particularmente útil aquí. Pero el modo de espera del crossover también se puede activar y desactivar (AMP CTL In) mediante un preamplificador como el Director Mk2 o el Phonitor x a través de AMP CTL.

Suena bien

Con todos los dispositivos de la serie Professional Fidelity, SPL no solo se desarrolla de acuerdo con el plan desde el principio, sino también de oído. Muchos de los componentes básicos se montan en las placas de circuito en montaje de orificio pasante (THT). Esto asegura que se instalen los componentes que suenan mejor.

La tecnología VOLTAiR

VOLTAiR se compone de los términos Volt y Air .
Volt es la unidad de voltaje eléctrico y Air es la palabra inglesa para aire.

VOLTAiR simboliza la dinámica aparentemente ilimitada que resulta de la alta tensión de audio.

La tecnología de 120V es la tecnología de referencia SPL. Es único en el mundo del audio porque funciona con un voltaje DC de 120 voltios. Esto corresponde a cuatro veces el voltaje operativo de los amplificadores operativos de semiconductores basados en circuitos integrados. Llaman a esta tecnología sin igual tecnología VOLTAiR en su serie Professional Fidelity.

La calidad de audio más alta posible requiere el voltaje operativo de audio más alto posible.

La tecnología de 120 V funciona a +/- 60 V. Para poder manejar un voltaje tan alto, han desarrollado amplificadores operacionales patentados especiales que pueden operar a +/- 60 V CC: los amplificadores operacionales SPL 120V-SUPRA. Este alto voltaje destruiría los componentes convencionales y los amplificadores operacionales.

La tecnología de 120V logra especificaciones técnicas excepcionales y beneficios sónicos. Desde un punto de vista técnico, en términos de rango dinámico, relación señal/ruido y resistencia a la sobrecarga. En términos de sonido, en términos de riqueza de detalles y un placer auditivo absolutamente relajado.

Por cierto, el "120V" en el nombre de la tecnología no tiene nada que ver con la tensión de red local del enchufe. Se trata del voltaje de funcionamiento en el dispositivo con el que se procesan las señales de audio.

La tensión de red de la toma se transforma en la tensión secundaria requerida en la fuente de alimentación lineal interna del dispositivo con transformador toroidal. Los rectificadores convierten este voltaje de CA en los voltajes de CC requeridos en el dispositivo de audio.
