Technics SL-1000R Direct Drive Turntable System

Moteur à entraînement direct sans noyau

Le moteur à entraînement direct sans noyau de type double bobine à double rotor qui a été récemment développé à cet effet avait des bobines des deux côtés pour un entraînement à 12 pôles et 18 bobines, avec un couple suffisamment élevé pour entraîner le plateau de la classe des poids lourds (environ 7,9 kg) . Le décalage des bobines des deux côtés à 60 degrés a amélioré la rigidité du substrat, supprimant les vibrations fines et réduisant l'auto-inductance. Ces améliorations ont permis d'obtenir une rotation stable de 0,015% wow et flutter ou moins, ce qui est considéré comme la limite de mesure. De plus, les paliers de butée supportant le plateau de classe poids lourd utilisent un plastique technique spécial pour offrir à la fois une rigidité et une fiabilité élevées.

Suppression des vibrations motrices indésirables

Le moteur qui a été développé pour le SL-1200G a servi de plate-forme pour le moteur à entraînement direct. La double bobine, les paliers de butée renforcés et un châssis à rigidité accrue ont permis d'obtenir un moteur stabilisé avec un centre de gravité bas. En positionnant deux poids en acier inoxydable à haute rigidité et densité élevée au bas du châssis, la rigidité et le centre de gravité bas sont maintenus. Ces mesures approfondies pour empêcher les vibrations indésirables aident à obtenir une précision rotative écrasante et à améliorer le rapport S/N.

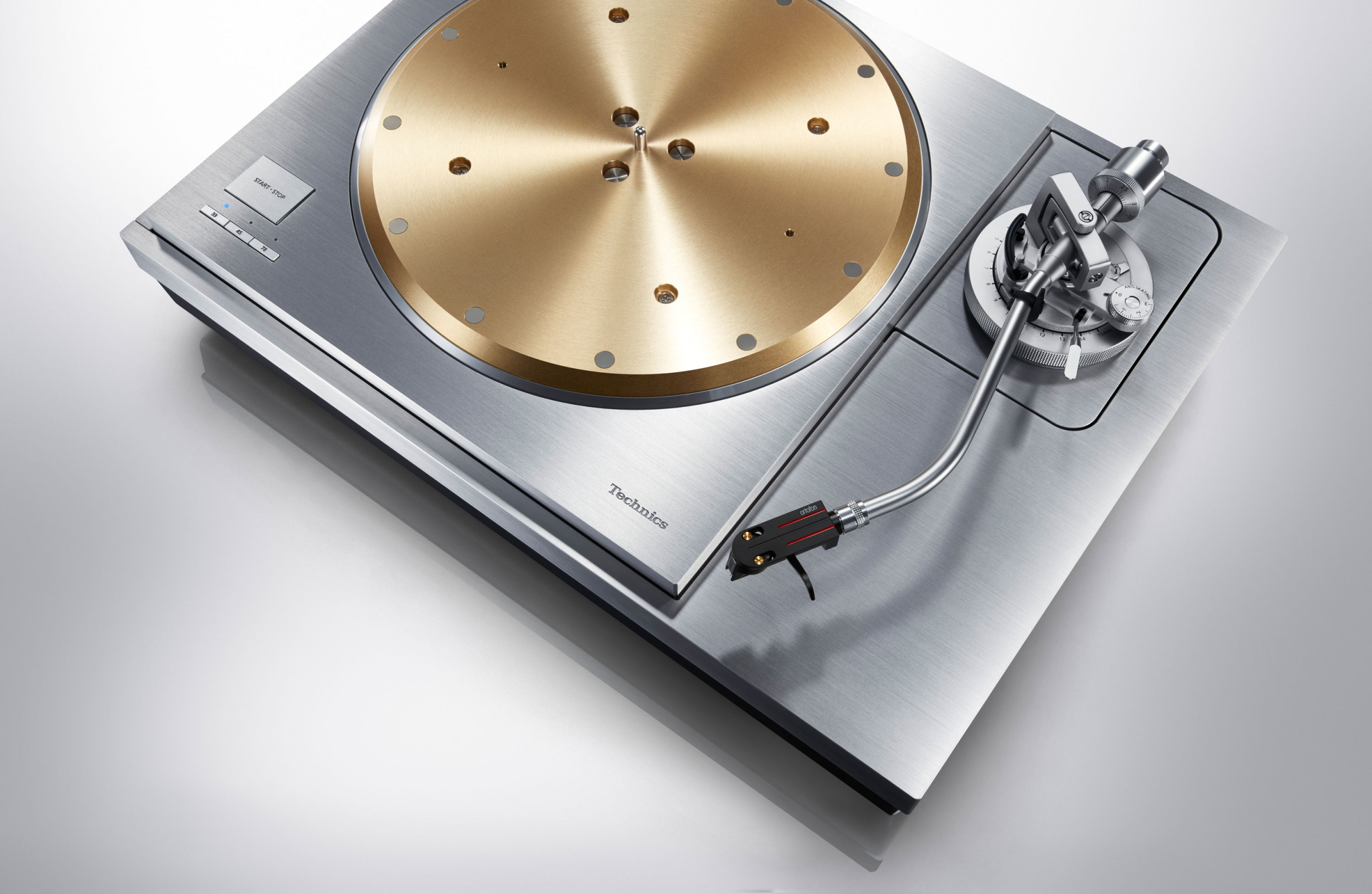

Plateau tournant de classe poids lourd

Le plateau tournant positionne des poids en tungstène, qui ont un poids spécifique extrêmement élevé et sont difficiles à traiter, sur la périphérie externe d'un poids en laiton de 10 mm d'épaisseur. Le poids en laiton est contrecollé sur l'aluminium moulé sous pression, donnant au plateau un poids total d'environ 7,9 kg et une masse inertielle d'environ 1 tonne.cm. Un caoutchouc amortissant pour éliminer les vibrations indésirables est également fixé à la surface arrière pour former une construction à 3 couches et obtenir une rigidité élevée et d'excellentes caractéristiques d'amortissement des vibrations.

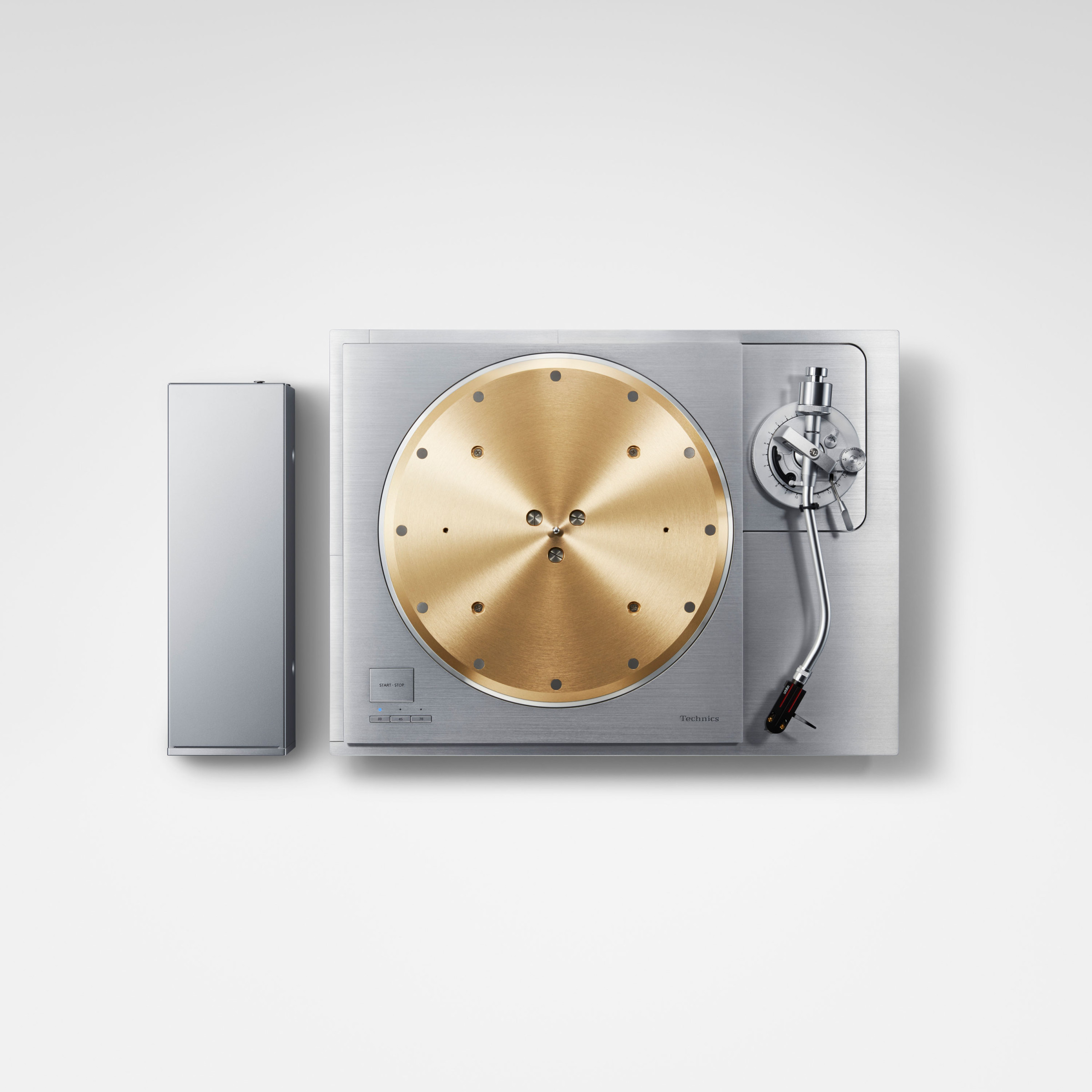

Unité de contrôle séparée

L'unité de commande est séparée de l'unité principale pour supprimer les effets de bruit indésirable sur l'unité principale. Afin de réaliser un circuit d'alimentation qui assure une bonne régulation pour un couple élevé, une alimentation à découpage est utilisée. Pour réduire le bruit atteignant le capteur, l'alimentation à découpage est équipée d'une technologie unique qui fournit une alimentation en tension avec un bruit minimal grâce à un « circuit de réduction du bruit indésirable » nouvellement développé. De plus, pour minimiser le bruit même pendant la communication, un système hautement fiable qui résiste aux effets du bruit externe est utilisé pour la communication entre l'unité principale et l'unité de commande. Ces mesures approfondies de réduction du bruit permettent d'atteindre le niveau S/N le plus élevé au monde.

Réglage des minutes et indication des rotations

Cette platine supporte non seulement les disques analogiques LP (33 1/3 rpm) et EP (45 rpm), mais aussi SP (78 rpm). La rotation (tr/min) peut également être réglée à deux décimales (maximum ±16%) depuis la centrale. L'écran OLED est également capable d'afficher la rotation avec une précision jusqu'à deux décimales, afin que l'utilisateur puisse à la fois entendre et voir une rotation extrêmement précise.

Bras de lecture haute sensibilité

Pour permettre au bras de lecture de suivre avec précision la rotation du disque, Technics a traditionnellement utilisé le bras de lecture universel à équilibre statique de type S avec un tuyau de bras de lecture en magnésium léger et à amortissement élevé. Le bras de lecture à suspension à cardan utilise des roulements de haute précision. Des artisans japonais hautement qualifiés s'occupent de tout l'assemblage et de l'ajustement pour obtenir une sensibilité élevée au mouvement initial afin de tracer avec précision les rainures découpées dans les disques. L'OFC est utilisé pour le câblage interne, de sorte que le signal musical relayé par la cartouche n'est pas atténué et que l'énergie musicale coupée dans le disque n'est pas perdue, produisant ainsi des sons très vifs.

Base du bras de lecture

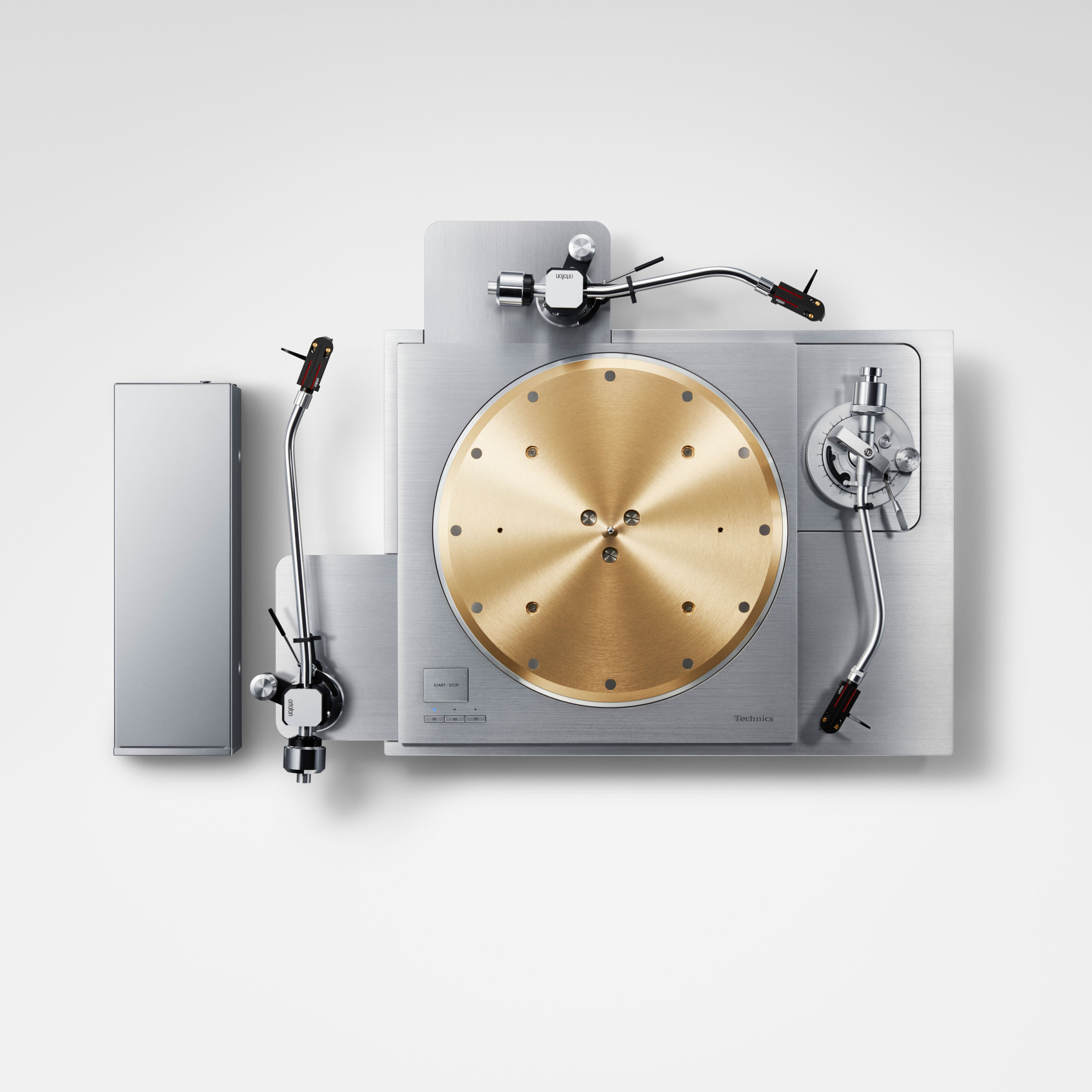

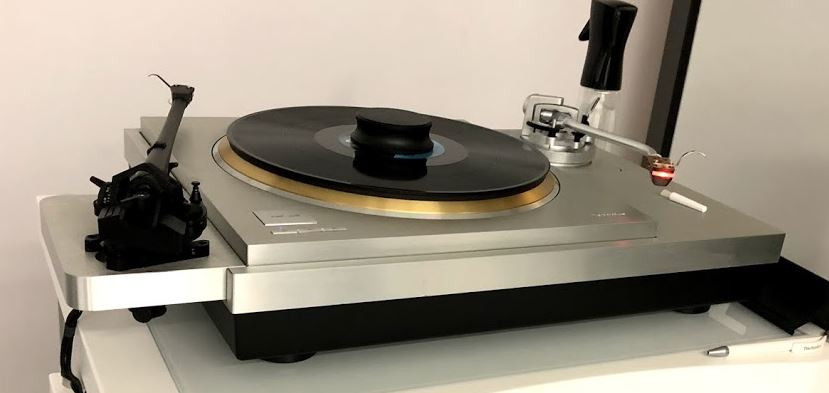

La base du bras de lecture, sur laquelle le bras de lecture est monté, est fortement intégrée à la partie platine. En comparant la partie de base de la platine avec la construction de montage du bras de lecture, la relation entre les roulements du bras de lecture, les roulements de la platine et la position de l'aiguille est toujours constante, fournissant une structure dans laquelle les vibrations causées par la rigidité des matériaux de base de la platine ont un effet minimal, et le les performances du bras de lecture sont maximisées. Une base de bras de lecture en option peut également être achetée, permettant, en plus du bras de lecture standard, d'installer un bras de lecture de type court ou long existant de SME ou d'Ortofon (jusqu'à trois, y compris le bras de lecture standard).

Terminal de haute qualité

Une borne DIN 5 broches plaquée or est utilisée, permettant à l'utilisateur de sélectionner le câble PHONO souhaité. Un boîtier en aluminium intégré, usiné et à haute rigidité supprime également le bruit externe d'atteindre le pick-up.

Une armoire rigide et un isolant en silicium à amortissement élevé

L'armoire a une construction à 2 couches composée de BMC (composé de moulage en vrac) et d'un panneau supérieur en aluminium de 30 mm d'épaisseur. La partie plateau tournant est une construction à 3 couches comprenant du BMC, de l'aluminium moulé sous pression et un panneau supérieur en aluminium de 25 mm d'épaisseur. Cela donne au système une construction de 5 couches de matériaux différents pour assurer une rigidité suffisante. L'isolant qui supporte l'armoire est un caoutchouc de silicone spécial qui combine des caractéristiques d'amortissement des vibrations élevées et une fiabilité à long terme. Le renforcement avec un tube cylindrique en polymère microcellulaire absorbe les vibrations dans le sens horizontal. Ces pièces sont contenues dans un boîtier en zinc moulé sous pression avec une densité élevée, pour l'isolation des vibrations externes.

SL-1000R
Système de platine à entraînement direct

Section platine

Méthode d'entraînement

Entraînement direct

Moteur

Moteur à courant continu sans balais

Vitesses de la platine

33 1/3, 45, 78 tr/min

Ajuster la plage

±16 %

Couple de démarrage

0,39 N·m / 4,0 kg?cm (3,47 lb-in)

Wow et scintillement

0,015 % WRMS

Plateau tournant

Laiton et aluminium moulé sous pression combinés
Diamètre : 323 mm (12-23/32')
Poids : env. 7,9 kg (17,5 lb) (y compris le tapis du plateau tournant)

Section bras de lecture

Taper

Équilibre statique universel

Longueur efficace

Du pivot du bras au stylet : 254mm (10')
Du pivot du bras à l'axe : 239mm (9-13/32')

Surplomb

15 mm (19/32 pouces)

Angle d'erreur de suivi

À moins de 1° 48' (au niveau du sillon extérieur du record de 30 cm (12'))
Dans les 0° 30' (au niveau du sillon intérieur du disque de 30 cm (12'))

Angle de décalage

21°

Plage de réglage de la hauteur du bras

0 - 15 mm

Plage de réglage de la pression du stylet

0 - 4 g (lecture directe)

Plage de poids de cartouche applicable (y compris la coque)

15,9 - 19,7 g (sans poids auxiliaire)
18,8 - 23,6 g (avec petit poids auxiliaire)
22,5 - 26,3 g (avec poids auxiliaire moyen)
26,0 - 31,0 g (avec grand poids auxiliaire)

Terminaux

Sortie audio

PHONO (Din Jack) x 1 * Câble de type droit uniquement

Général

Source de courant

CA 110 - 240 V, 50 / 60 Hz

Consommation d'énergie

10 W
Environ. 0,05 W (Veille)

Dimensions (L x H x P)

Unité principale
531 x 188 x 399 mm (20-29/32 × 7-13/32 × 15-23/32 pouces)
Unité de contrôle
110 x 84 x 350 mm (4-11/32 × 3-5/16 × 13-25/32 pouces)

Poids

Unité principale env. 40,2 kg (88,7 lb)
Unité de contrôle env. 2,1 kg (4,7 livres)

Plage de température de fonctionnement

0° à +40° (32°F à +104°F)

Plage d'humidité de fonctionnement

35 % à 80 % HR (sans condensation)

Accessoires

Tourne-disque, Tapis pour tourne-disque, Adaptateur d'enregistrement EP, Contrepoids, Poids auxiliaire (Petit) (Moyen) (Grand), Jauge de porte-à-faux, Jeu de vis pour tourne-disque, Poignée amovible, Clé hexagonale, Fixation de l'isolateur, Cache-poussière, Câbles principaux AC, Manuel d'utilisation
