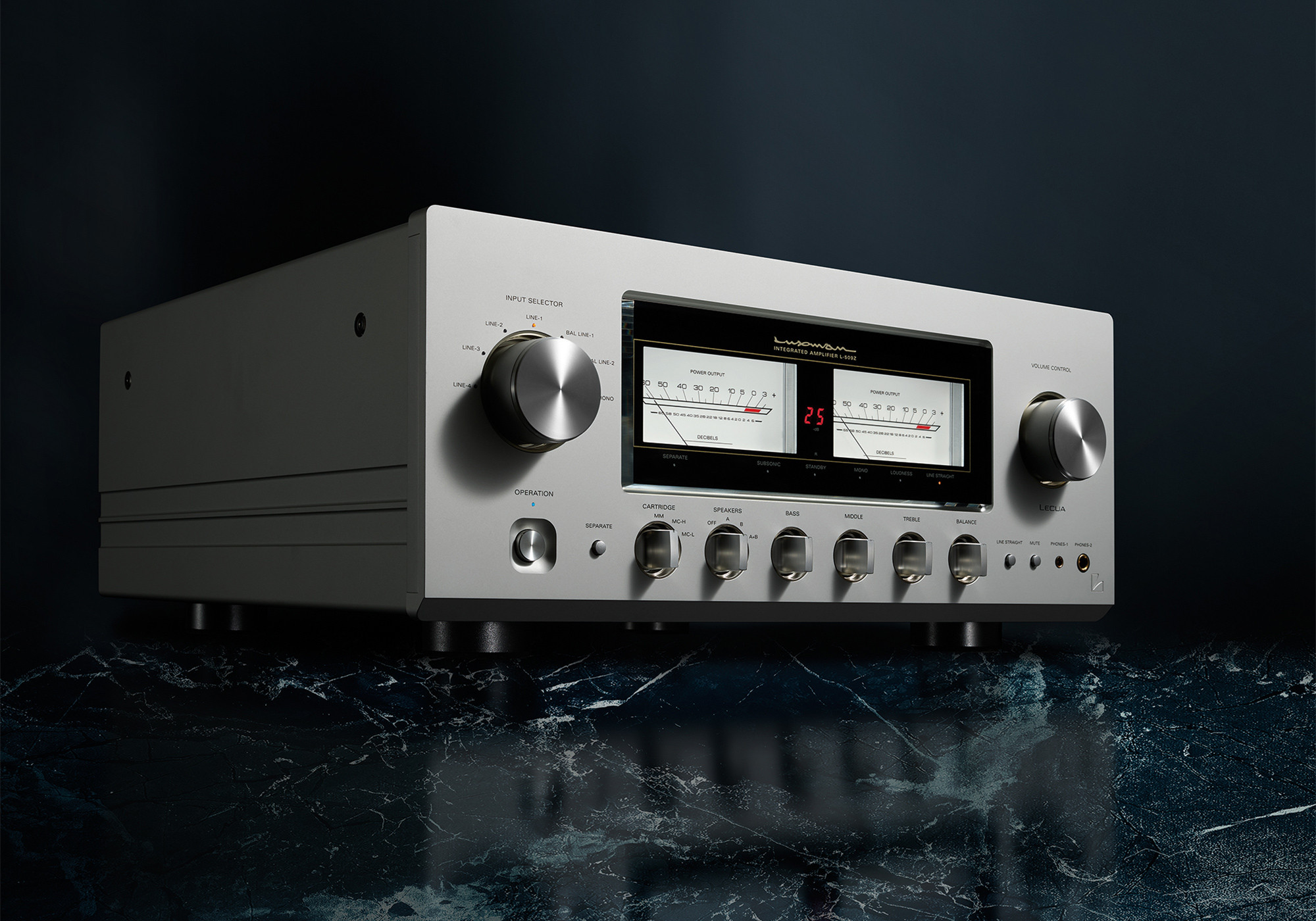

Luxman L-509Z Referenz Class A/B Vollverstärker

L-509Z Referenz Class A/B Vollverstärker

Vollverstärker – Das neue Flaggschiff der Z-Serie

Mit dem L-509Z erreicht die Z-Serie von LUXMAN einen neuen Höhepunkt. Dieses Modell verkörpert die Vision eines kompromisslosen Vollverstärkers, der die Qualitäten hochwertiger Vor- und Endstufen in einem einzigen, eleganten Gehäuse vereint. Das Ergebnis ist ein Verstärker, der weit über das klassische Konzept eines Integrated Amplifiers hinausgeht und das Ideal eines „Single-Chassis-Separates“ eindrucksvoll realisiert.

Der L-509Z verbindet jahrzehntelange Ingenieurskunst mit modernster Verstärkertechnologie und setzt neue Maßstäbe in Sachen Musikalität, Leistungsfähigkeit und Bedienkomfort.

Single-Chassis-Separate – das Beste aus zwei Welten

Das neu entwickelte Single-Chassis-Separate-Konzept integriert hochwertige, vollständig diskrete Vor- und Endstufensektionen in einem gemeinsamen Gehäuse, ohne klangliche Kompromisse einzugehen. Beide Sektionen arbeiten erstmals gleichzeitig mit der neuesten Generation der LIFES-Verstärker-Feedback-Engine und erreichen damit eine außergewöhnliche Transparenz, Detailauflösung und klangliche Natürlichkeit.

Der L-509Z vereint damit die Präzision und Kraft separater Komponenten mit der Eleganz und Alltagstauglichkeit eines Vollverstärkers.

LIFES 1.0 – Musik in ihrer reinsten Form

Herzstück des L-509Z ist die neue LIFES (Luxman Integrated Feedback Engine System) Version 1.0, die auf der bewährten ODNF-Technologie basiert. Im Gegensatz zu herkömmlichen Gegenkopplungssystemen werden ausschließlich die tatsächlich entstehenden Verzerrungsanteile zurückgeführt.

Das Ergebnis:

• extrem niedrige Verzerrungswerte
• hervorragende Linearität
• eine natürliche, lebendige Klangcharakteristik
• Musikalität wie bei einem Non-Feedback-Design

Die im High-End-Endverstärker M-10X entwickelte Technologie wurde vollständig neu strukturiert und dient nun als Blaupause für die nächste Generation von Luxman-Verstärkern. Im L-509Z kommen separate LIFES-Module in Vor- und Endstufe zum Einsatz – eine Seltenheit im Vollverstärker-Segment.

Die Endstufe arbeitet mit dreistufigen Darlington-Bipolartransistoren in einer vierfach parallel geschalteten Push-Pull-Konfiguration und liefert eine beeindruckende Ausgangsleistung von 120 W + 120 W an 8 Ohm sowie 220 W + 220 W an 4 Ohm – kraftvoll, souverän und mit außergewöhnlicher Kontrolle selbst über anspruchsvollste Lautsprecher.

LECUA-EX – Präzision, die man fühlt

Die Lautstärkeregelung übernimmt das neu entwickelte LECUA-EX-System (Luxman Electronically Controlled Ultimate Attenuator – Excellent eXperience). Statt herkömmlicher Potentiometer kommen präzise selektierte Festwiderstände zum Einsatz, die elektronisch geschaltet werden. Dadurch bleibt die Klangqualität über den gesamten Regelbereich hinweg konstant.

Ein hochpräziser Drehgeber in Kombination mit einem neu konstruierten, gewichteten Drehmechanismus sorgt für ein außergewöhnlich hochwertiges, analoges Bediengefühl. Mit 88 fein abgestuften Pegelstufen, variabler Drehbeschleunigung und exakter Fernbedienungssteuerung lässt sich die Lautstärke perfekt an jede Hörsituation anpassen – ohne klangliche Verluste.

Hochstabile Stromversorgung – die Basis für Kontrolle

Der L-509Z verfügt über eine traditionell großzügig dimensionierte Luxman-Stromversorgung mit einem maßgeschneiderten 600-VA-EI-Transformator sowie acht neu entwickelten Großkapazitäts-Filterkondensatoren (10.000 µF). Diese Kombination gewährleistet eine extrem stabile Energieversorgung, hohe Impulsfestigkeit und eine souveräne Dynamik selbst bei hohen Lautstärken.

Hochwertiger Phono-Equalizer für MM und MC

Der integrierte Phono-EQ unterstützt sowohl MM- als auch MC-Tonabnehmer und bietet erstmals einen zweistufigen MC-Gain-Schalter (High / Low). Dadurch lässt sich der L-509Z optimal an eine große Bandbreite von MC-Systemen anpassen – inklusive Low-Output-MCs. Die Vinyl-Wiedergabe profitiert von hoher Rauscharmut, feiner Auflösung und exzellenter Dynamik. Eine dedizierte Mute-Taste auf der Frontplatte erhöht zusätzlich den Bedienkomfort.

Erweiterte Klangregelung und flexible Anpassung

Neben Bass und Höhen verfügt der L-509Z erstmals über einen Middle-Regler, der gezielt den sensiblen Präsenzbereich von Stimmen und Lead-Instrumenten beeinflusst. Funktionen wie LR-Balance, Line Straight und Loudness erlauben eine individuelle Anpassung an Raum, Lautsprecher und Hörgeschmack – oder auf Wunsch eine vollständig unverfälschte Signalführung.

Kompromisslose Detailverarbeitung

Luxman setzt im L-509Z auf eine Vielzahl eigener Fertigungstechniken:

• Peel-Coat-Leiterplatten im Hauptsignalweg zur Vermeidung klangschädlicher Beschichtungen
• Beeline-Layout mit kürzesten Signalwegen
• nicht abgewinkelte Leiterführung für saubere Signalübertragung
• groß dimensionierte, parallel geschaltete Lautsprecherrelais
• ultradicke interne Verkabelung (3,5 mm²)

Diese Maßnahmen ermöglichen eine niederohmige Signalübertragung und einen außergewöhnlichen Dämpfungsfaktor von 330, der für präzise Basskontrolle und exakte Lautsprecherführung sorgt.

Design, das Funktion und Ästhetik vereint

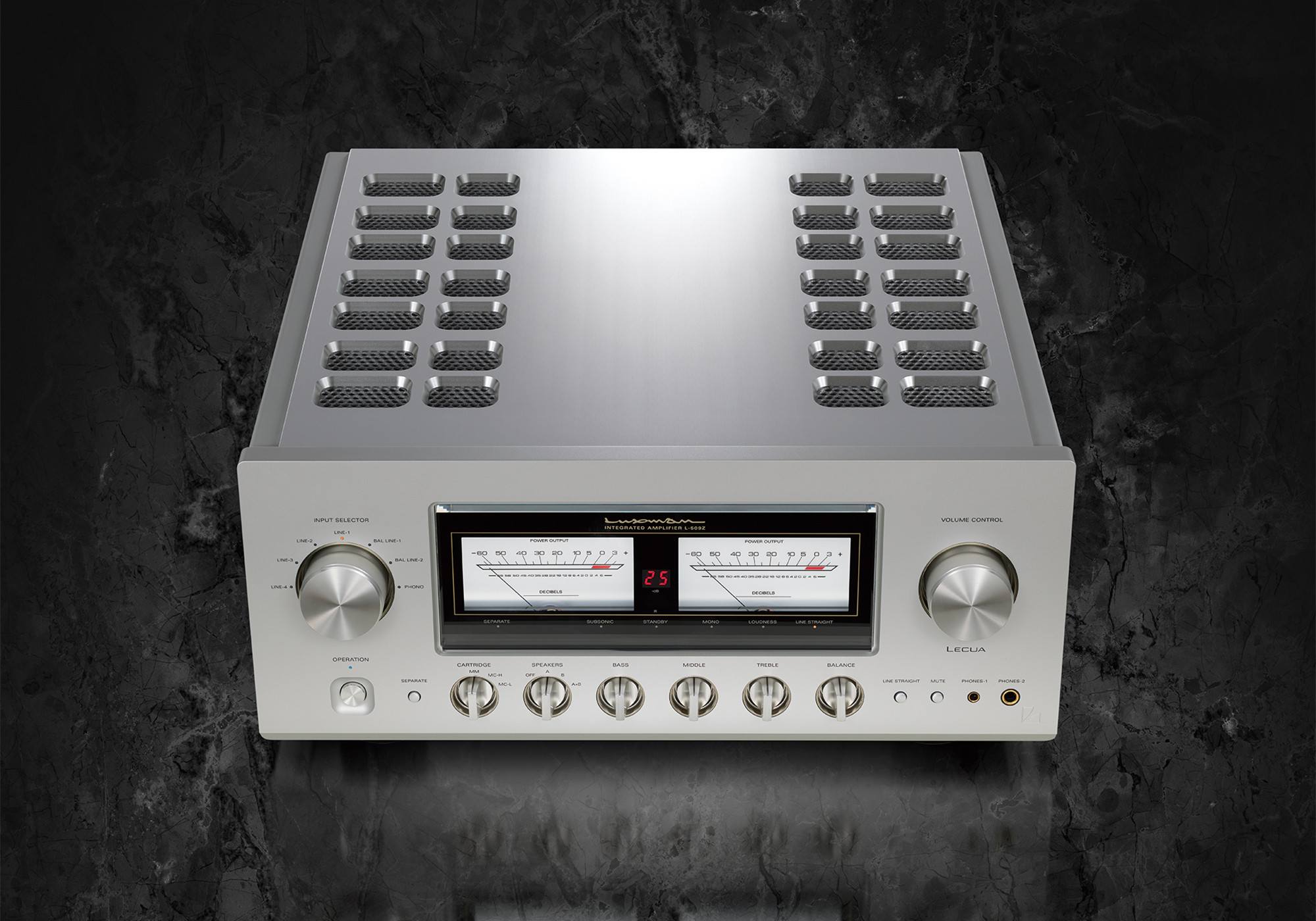

Die massive Deckplatte aus ultradickem Aluminium mit edlem Hairline-Finish unterstreicht den High-End-Anspruch des L-509Z. Präzise gefräste Lüftungsöffnungen sorgen für effiziente Wärmeableitung. Vier große Isolierfüße aus Gusseisen mit abgestuftem Dichtegradienten schützen das Chassis wirkungsvoll vor externen Vibrationen.

Klassische VU-Meter & moderne Anzeige

Zwei großformatige, LED-beleuchtete VU-Pegelanzeigen mit Nadelbewegung verbinden Tradition mit moderner Technik. Ergänzt werden sie durch eine zentrale 7-Segment-LED-Anzeige, die den aktuellen Dämpfungswert gut sichtbar darstellt – auch aus größerer Hördistanz.

Kopfhöreranschlüsse auf Referenzniveau

Neben dem klassischen 6,3-mm-Kopfhörerausgang verfügt der L-509Z über einen 4,4-mm-Pentaconn-Anschluss mit unabhängiger Erdung für links und rechts. In Verbindung mit symmetrischen Kopfhörern verbessert sich die Kanaltrennung deutlich und es entsteht ein räumlich präzises, dreidimensionales Klangbild.

Der Luxman L-509Z ist ein kompromissloser High-End-Vollverstärker, der die Grenzen seines Segments neu definiert. Mit enormer Leistungsreserve, außergewöhnlicher Musikalität, modernster Verstärkertechnologie und perfekter Verarbeitung verkörpert er den aktuellen Höhepunkt der Luxman-Ingenieurskunst – ein echtes Statement für anspruchsvolle Musikliebhaber.

Technische Daten

• Nennleistung: 120 W + 120 W (8?O), 220 W + 220 W (4?O)
• Eingangsempfindlichkeit / Impedanz:
  PHONO (MM): 2,5 mV / 47 kO
  PHONO (MC-H): 0,3 mV / 100 O
  PHONO (MC-L): 0,1 mV / 40 O
  LINE: 180 mV / 47 kO
  BAL.LINE: 180 mV / 79 kO
  MAIN IN: 1,1 V / 47 kO
• Ausgangsspannung PRE OUT: 1 V
• Frequenzgang: PHONO 20 Hz – 20 kHz (±0,5 dB), LINE 20 Hz – 100 kHz (–3 dB)
• Gesamtklirrfaktor (THD): 0,007 % (8?O, 1 kHz), 0,03 % (8?O, 20 Hz – 20 kHz)
• Signal-Rausch-Verhältnis (IHF-A): PHONO (MM) = 87 dB, PHONO (MC-H) = 70 dB, PHONO (MC-L) = 62 dB, LINE = 106 dB
• Lautstärkeregelung: LECUA-EX
• Verstärkungsrückkopplung: LIFES 1.0
• Ausgangsstufe: Bipolar, 4-fach parallel Push-Pull, Dämpfungsfaktor 330
• Klangregelung: Bass ±8 dB bei 100 Hz, Middle ±8 dB bei 760 Hz, Treble ±8 dB bei 10 kHz
• Stromversorgung: 230 V ~ 50 Hz / 115 V ~ 60 Hz
• Leistungsaufnahme: 390 W, 150 W (Leerlauf), 0,5 W (Standby)
• Abmessungen (B × H × T): 440 × 193 × 463 mm (inkl. 20 mm Frontregler und 37 mm Rückanschlüsse)
• Gewicht: 29,4 kg

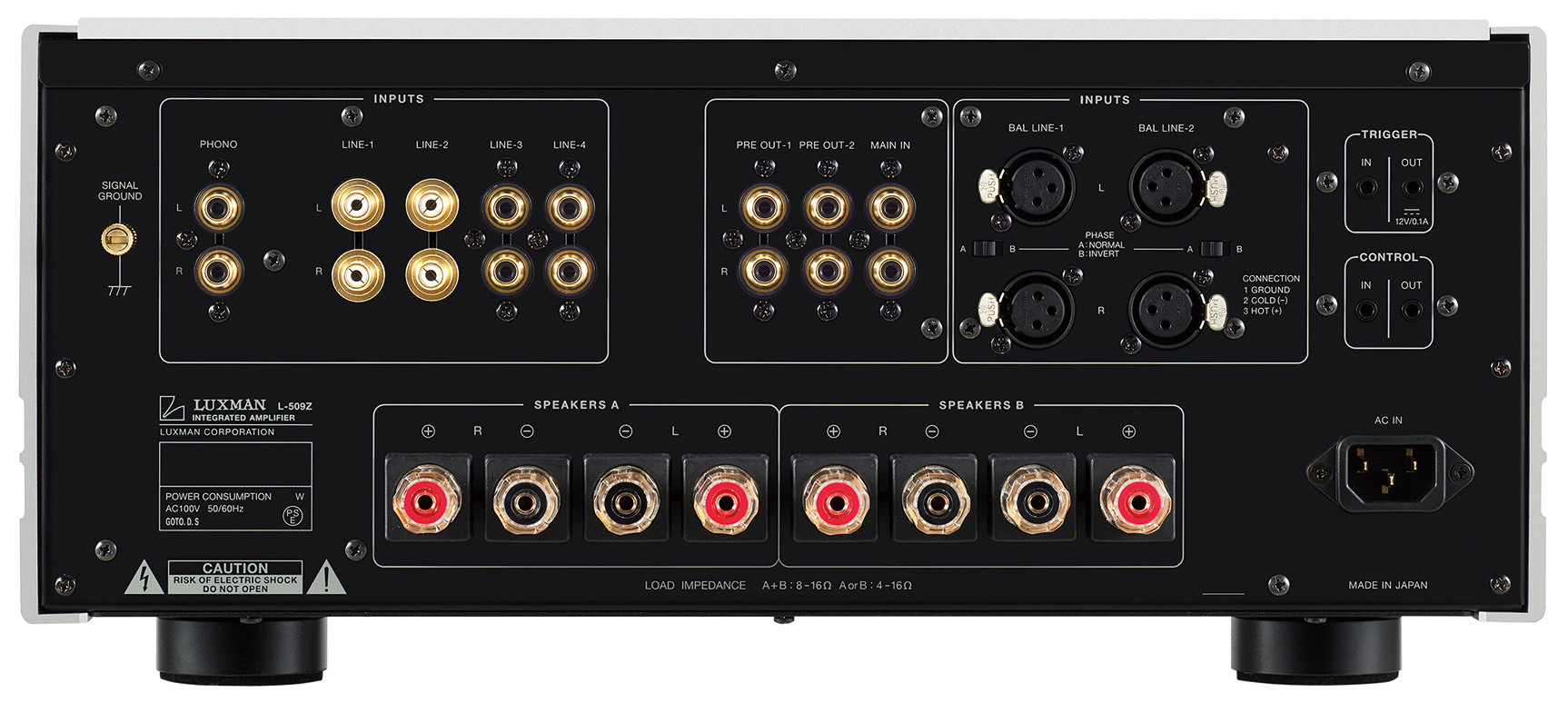

• Lautsprecheranschluss: Kabelschuh = 16 mm, Y-Klemme = 7 mm
• Zubehör: Fernbedienung RA-17A, Netzkabel
