WBT Binding Post Wing Nut

Testo informativo sul morsetto WBT-0707 Cu nextgen™

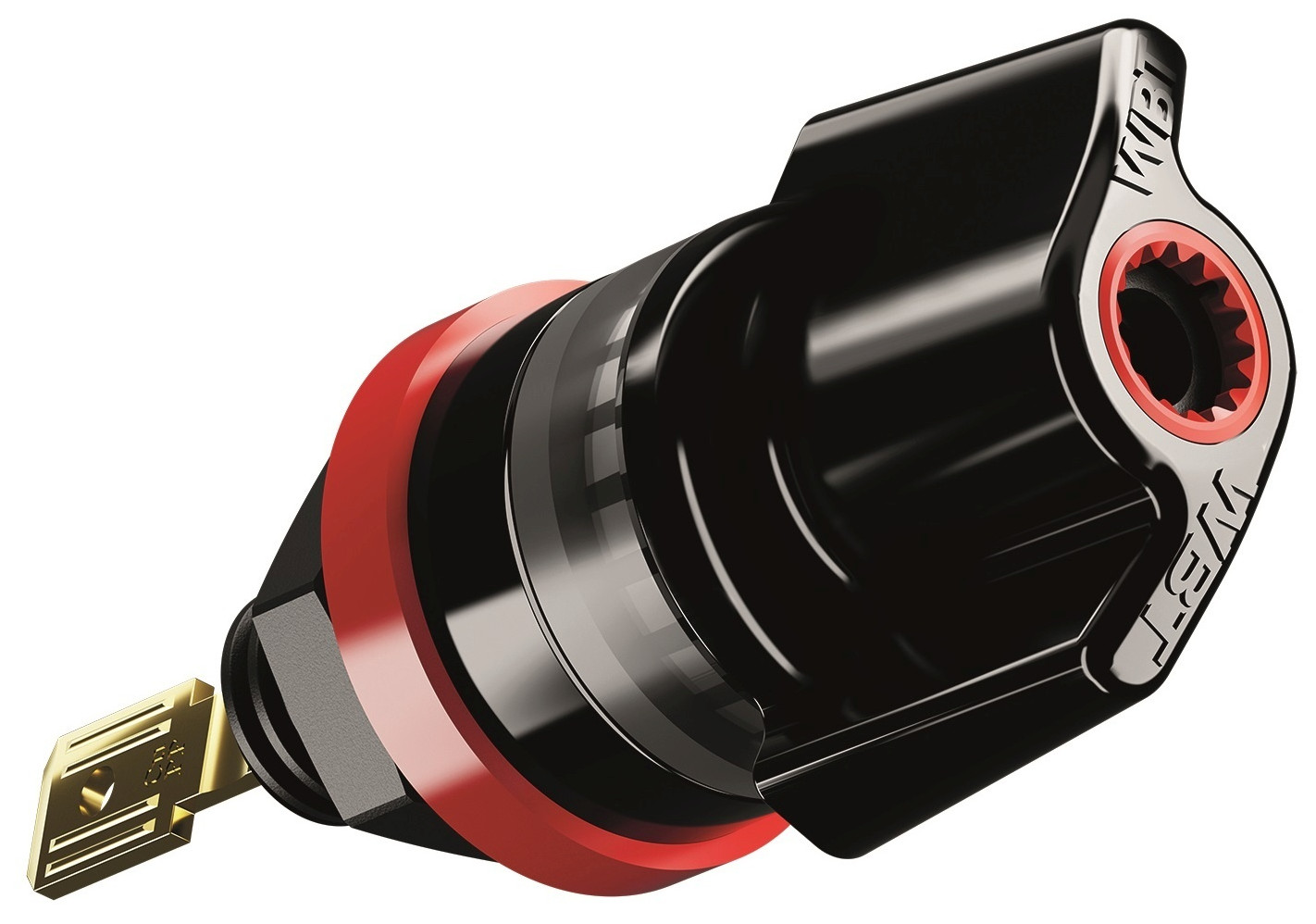

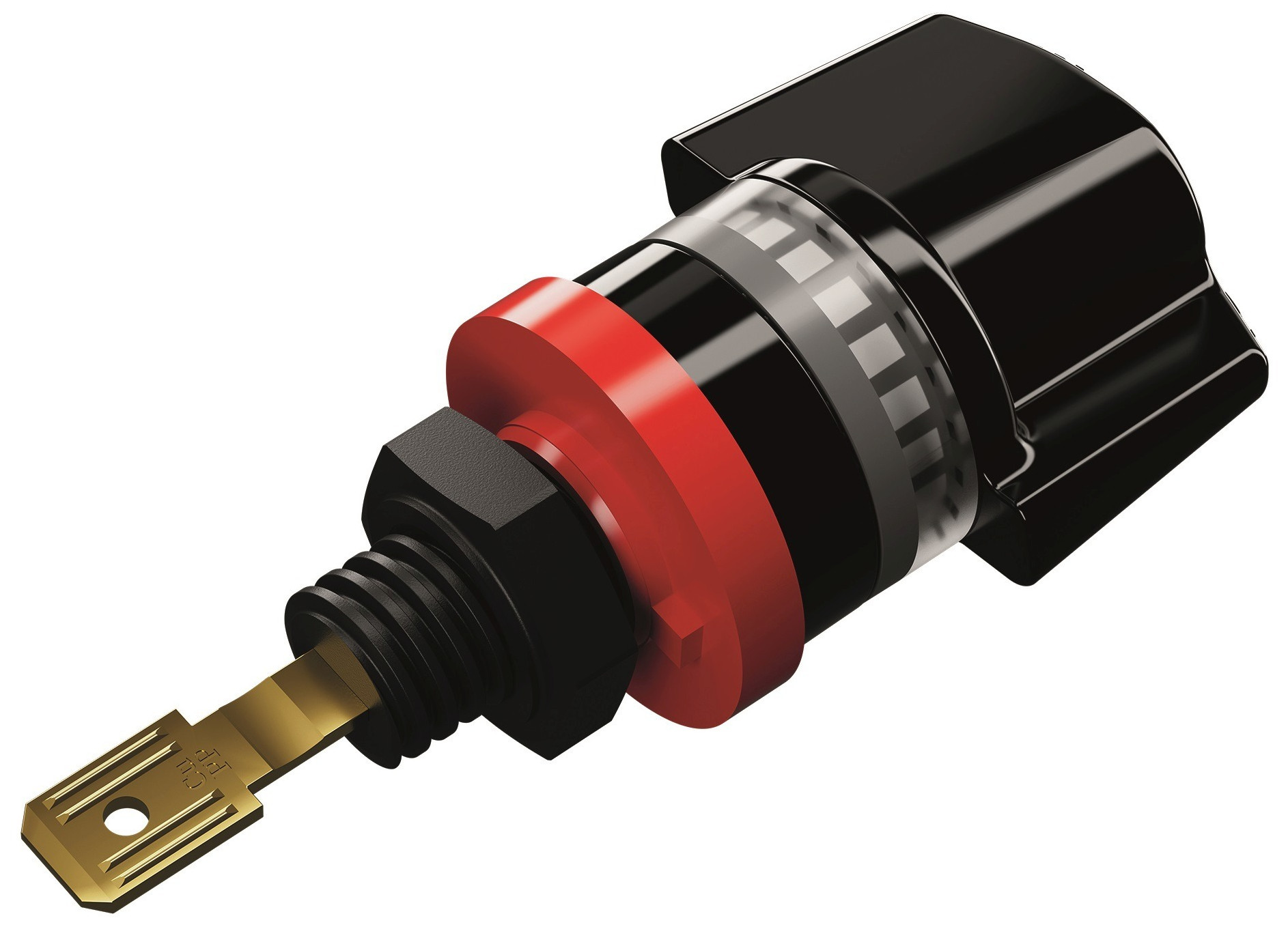

Il Binding Post WBT-0707 Cu nextgen™ è una soluzione avanzata di connessione per il montaggio su custodia progettata per applicazioni plug-in e di saldatura. Offre una perfetta combinazione di precisione, materiali di alta qualità ed eccellenti proprietà elettriche, ideale per applicazioni audio esigenti e altre aree di utilizzo.

meccanica

• Elemento di contatto monopezzo preciso con tolleranze strette.
• Struttura completamente isolata per la massima sicurezza.
• Indicazione della coppia di serraggio per un controllo preciso della coppia.
• I denti di bloccaggio garantiscono una pressione di contatto sicura.
• Materiali funzionali antivibranti, ottimizzati elettricamente e meccanicamente.

Materiali

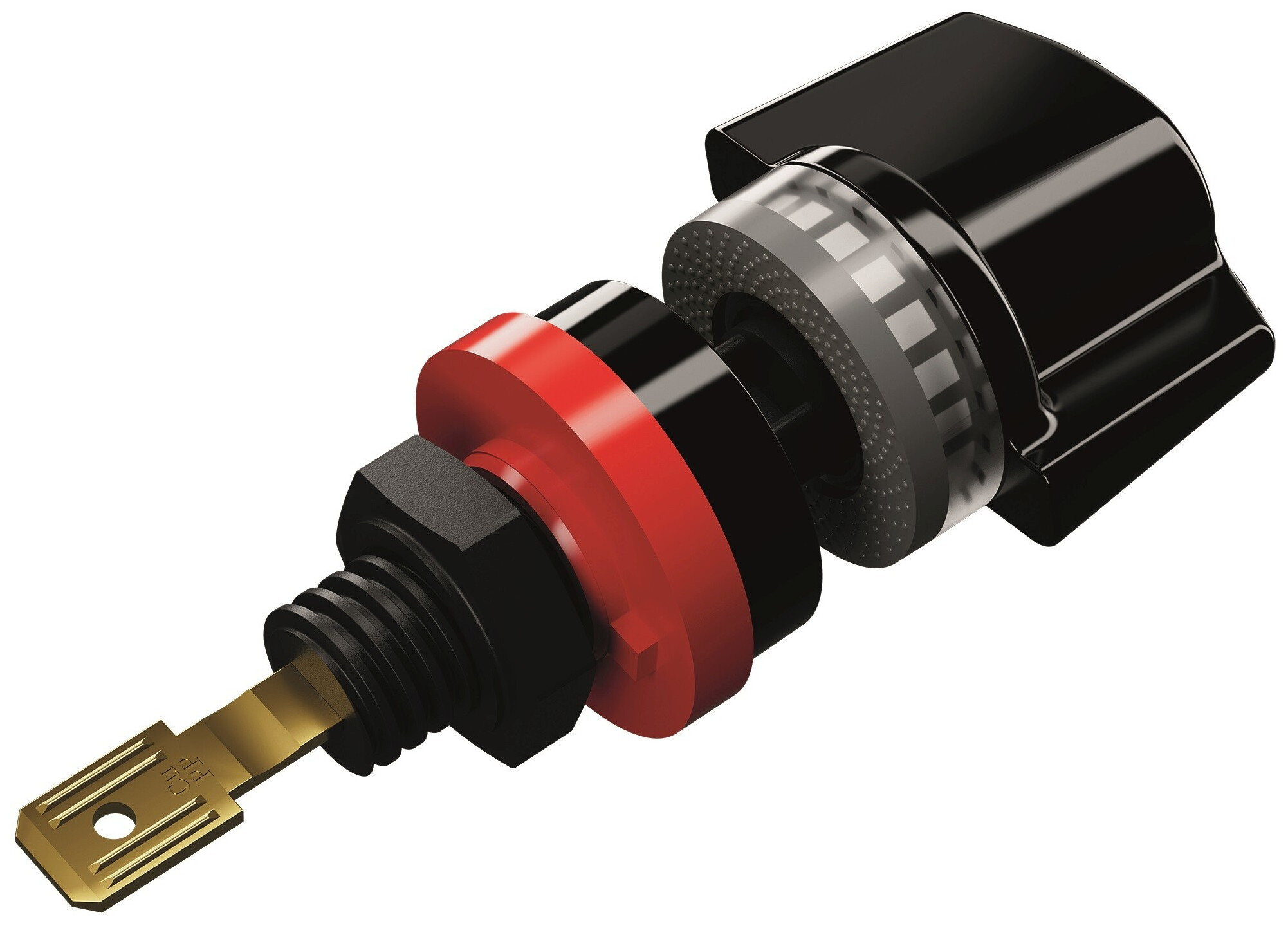

• Conduttore del segnale (2): rame puro con conduttività di prima classe.
• Corpo base (1), dado esagonale (8), anello di identificazione (4), anello di pressione (5), rondella doppia (9): Poliammide (PA) per stabilità e isolamento.
• Anello smorzatore (6): elastomero termoplastico (TPE) per lo smorzamento delle vibrazioni.
• Indicatore/blocco (7) e dado di serraggio (3), anello di copertura (10): policarbonato (PC) per una maggiore durata.

superfici

• Il conduttore del segnale è placcato in oro diretto da 24k, senza nichel, protetto dalla tecnologia PlasmaProtect™. Ciò garantisce una superficie non ferromagnetica e altamente conduttiva.

Caratteristiche operative

Anche dopo oltre 1.000 cicli di accoppiamento, le seguenti proprietà vengono mantenute in modo affidabile:

• Corrente continua (ID): = 30 A.
• Corrente di picco (IS): = 200 A.
• Resistenza di contatto (Rü): < 0,1 mOhm (misurata con collegamento a capocorda).
• Resistenza di contatto (RDAg): < 0,14 mOhm.
• Resistenza di isolamento (Riso): > 10¹° Ohm (a 500 V).

Connessioni

• All'interno: tecnologia di saldatura per cavi fino a 4 mm² (11 AWG).
• Esterno: adatto per connettori a banana da 4 mm, terminali a forcella da 6,3 mm ed estremità di cavi nudi.

Assemblea

• Foro: diametro Ø11,5 mm (+0,2 mm) con scanalatura (2,5 x 2 mm) per protezione antitorsione (vedi dima di foratura).
• Supporta spessori di parete da 0,9 a 10 mm; con disco puzzle WBT-9410 adatto per spessori di parete da 0,9 a 8 mm.
• Spaziatura presa consigliata: 30 mm (da centro a centro).
• Coppia di serraggio: 1,5 Nm per il dado esagonale.

Consigli per l'installazione

• Utilizzo di un assorbitore acustico trasmesso dalla struttura (WBT-0718, versione V) per ridurre il rumore e le vibrazioni trasmessi dalla struttura.
• Utilizzo del cablaggio interno con tecnologia nextgen™.
• Connettore piatto WBT-0655 per un assemblaggio di cavi semplice e affidabile.

Il morsetto WBT-0707 Cu nextgen™ stabilisce nuovi standard nella tecnologia di contatto con la sua combinazione di materiali innovativi, lavorazione di alta qualità e prestazioni eccezionali. È la soluzione ideale per applicazioni impegnative che richiedono una connessione duratura e altamente conduttiva.
