Finalmente di nuovo un crossover analogico!

È difficile integrare in modo ottimale woofer o subwoofer in termini di suono.
Attualmente ci sono quasi solo crossover digitali per questo scopo.

Ma chi vuole tornare al digitale in una catena di riproduzione analogica di fascia alta?
Il crossover SPL imposta di nuovo la rotta.

Imposta il corso

Il crossover è diviso in due sezioni: la sezione bassa per i woofer o subwoofer (mono o stereo) e la sezione medio-alti per gli altoparlanti superiori/principali.

Le frequenze di crossover per bassi e medi-alti possono essere impostate individualmente da 50 Hz a 120 Hz in 6 posizioni di commutazione.

Il filtro basso ha una pendenza di 24 dB per ottava. La pendenza del filtro mid-hi può essere modificata da 12 dB a 24 dB.

Contemporaneo

i segnali audio dovrebbero provenire dagli altoparlanti superiori e dai woofer/subwoofer.
Il crossover offre un controllo di fase variabile per questo.

Utilizzare l'interruttore a levetta per attivare il controllo di fase (fase 0° o fase -180°) e utilizzare il controllo per stabilire la sincronia.

Se il controllo di fase non è necessario, può essere disattivato e quindi scompare completamente dal percorso del segnale.

Uno o due?

Se vuoi collegare due woofer o subwoofer (uno per L e uno per R), questo interruttore dovrebbe essere impostato su stereo.

Se utilizzi un solo woofer o subwoofer, passa a mono. Il crossover genera un segnale mono delle basse frequenze e lo emette su entrambe le uscite basse (L + R).

Acceso o spento?

Se si desidera eseguire l'intera gamma degli altoparlanti superiore/principale, è possibile disattivare il filtro MID Hi.

portalo via

Con il filtro low-cut, tutte le frequenze inferiori a 20 Hz possono essere filtrate.

Ciò significa che l'amplificatore di potenza non deve amplificare le basse frequenze impercettibili e il carico sull'altoparlante viene alleviato.

Se è divertente

Il volume di uscita del woofer o del subwoofer può essere variato da -10 dB a +10 dB.

Oltre alla regolazione puramente correttiva del sistema di altoparlanti, puoi anche respirare più "profondità" nella musica meravigliosamente bassa. Fedele al motto:

"La felicità è quando entra in gioco il basso."

Bei vecchi tempi

Due misuratori VU meccanici visualizzano i livelli di ingresso per il canale audio sinistro e destro.

Con gli interruttori VU è possibile ottimizzare la visualizzazione per diversi livelli di segnale e selezionare dove toccare il segnale qui visualizzato.

Scelta libera

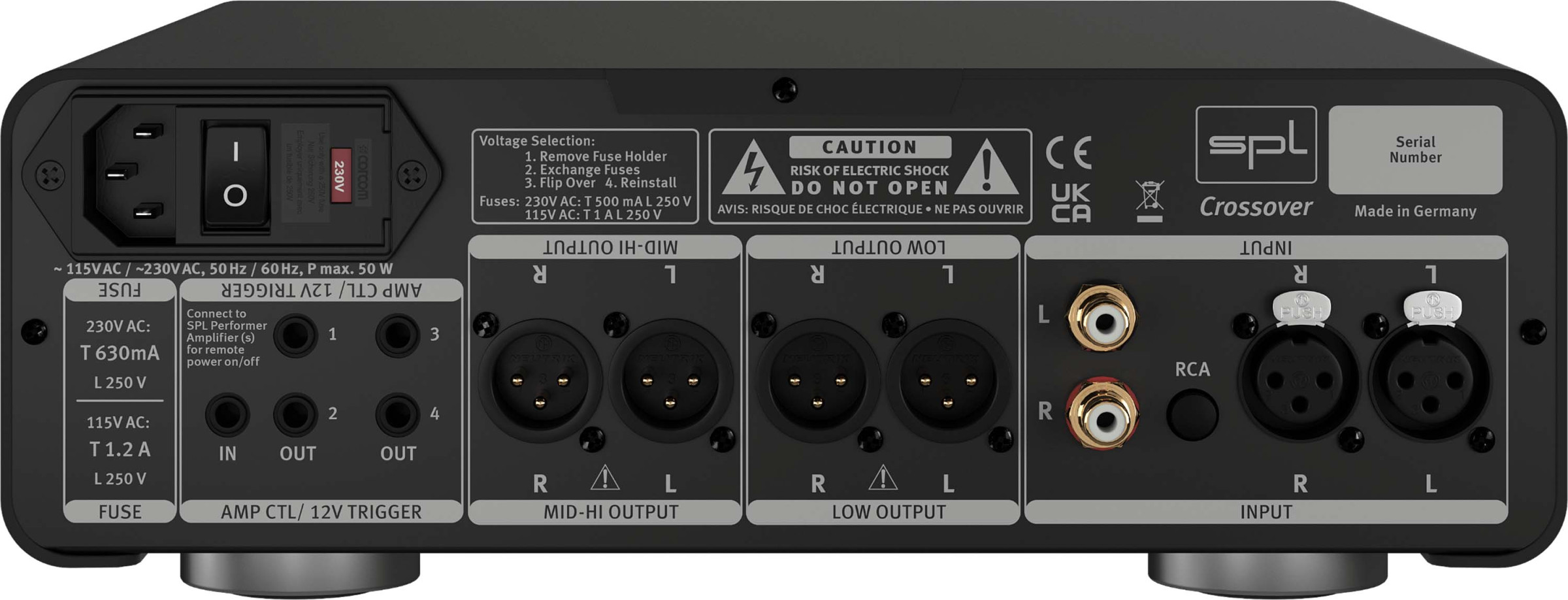

Il crossover offre sia ingressi bilanciati con prese XLR che ingressi standard con prese RCA placcate in oro

Basso e Medio Ciao

Sul lato dell'uscita, gli amplificatori di potenza o gli altoparlanti attivi o gli altoparlanti per bassi/subwoofer sono collegati alle prese di uscita bassi e medio-alti mediante connessioni XLR simmetriche.

In questo modo è possibile realizzare cavi anche più lunghi senza interferenze.

Tutto sotto controllo - AMP CTL

La modalità standby di un massimo di quattro dispositivi con un ingresso trigger a 12 V può essere attivata e disattivata tramite AMP CTL insieme al crossover (AMP CTL Out). Il collegamento di amplificatori di potenza è particolarmente utile qui. Ma la modalità standby del crossover stesso può anche essere attivata e disattivata (AMP CTL In) da un preamplificatore come il Director Mk2 o il Phonitor x tramite AMP CTL.

Suona bene

Con tutti i dispositivi della serie Professional Fidelity, SPL si sviluppa non solo secondo i piani fin dall'inizio, ma anche a orecchio. Molti dei componenti di base sono montati sui circuiti stampati con montaggio a foro passante (THT). Ciò garantisce che i componenti che suonano meglio siano installati.

La tecnologia VOLTAiR

VOLTAiR è composto dai termini Volt e Aria .
Volt è l'unità della tensione elettrica e Air è la parola inglese per aria.

VOLTAiR simboleggia la dinamica apparentemente illimitata derivante dall'elevata tensione audio.

La tecnologia 120V è la tecnologia di riferimento SPL. È unico nel mondo dell'audio perché funziona con una tensione continua di 120 volt. Ciò corrisponde a quattro volte la tensione operativa degli amplificatori operazionali a semiconduttore basati su IC. Chiamano questa tecnologia insuperabile tecnologia VOLTAiR nella loro serie Professional Fidelity.

La massima qualità audio possibile richiede la massima tensione operativa audio possibile.

La tecnologia a 120 V funziona a +/- 60 V. Per essere in grado di gestire una tensione così elevata, hanno sviluppato speciali amplificatori operazionali proprietari che possono funzionare a +/- 60 V CC: gli amplificatori operazionali SPL 120V-SUPRA. Questa alta tensione distruggerebbe i componenti convenzionali e gli amplificatori operazionali.

La tecnologia 120V raggiunge specifiche tecniche eccezionali e vantaggi sonori. Da un punto di vista tecnico, in termini di gamma dinamica, rapporto segnale/rumore e resistenza al sovraccarico. In termini di suono, in termini di ricchezza di dettagli e un piacere di ascolto assolutamente rilassato.

Per inciso, il "120V" nel nome della tecnologia non ha nulla a che fare con la tensione di rete locale dalla presa. Si tratta della tensione operativa nel dispositivo con cui vengono elaborati i segnali audio.

La tensione di rete proveniente dalla presa viene trasformata nella tensione secondaria richiesta nell'alimentatore lineare interno del dispositivo con trasformatore toroidale. I raddrizzatori convertono questa tensione CA nelle tensioni CC richieste nel dispositivo audio.
