Chord QUARTET Upscaler

Quartet – Upscaler di riferimento per la riproduzione audio digitale di alta gamma

Il Quartet Reference Upscaler è un dispositivo audio digitale di fascia alta progettato per la massima purezza del segnale e rappresenta una pietra miliare tecnologica nell'elaborazione digitale del segnale audio. Sviluppato da Chord Electronics, il Quartet combina un'architettura FPGA all'avanguardia con innovative tecnologie di filtraggio e conversione per elevare le sorgenti digitali e analogiche a un nuovo livello di riferimento.

Il suo cuore pulsante è la tecnologia proprietaria di filtraggio Blackbird WTA (Watts Transient Aligned) che, con circa quattro milioni di coefficienti di filtro, consente una precisione temporale senza precedenti nei transienti. Il risultato è una riproduzione estremamente naturale, precisa e spazialmente stabile, che brilla in particolare con segnali musicali complessi.

Tecnologia di riferimento digitale per le esigenze più elevate

Il Quartet utilizza cinque FPGA Xilinx che, insieme, forniscono una potenza di calcolo eccezionale e consentono un'elaborazione del segnale completamente basata su hardware. Evitando deliberatamente la classica convoluzione FFT nel software, si riduce al minimo la generazione di ulteriori errori di temporizzazione e si preserva l'integrità del segnale originale.

L'implementazione raggiunge un'approssimazione matematica pressoché ideale della ricostruzione sinc – lo standard di riferimento per la conversione audio digitale – garantendo così una ricostruzione della forma d'onda eccezionalmente precisa.

Convertitore analogico-digitale integrato a matrice di impulsi per sorgenti analogiche

Un elemento di particolare rilievo è il nuovo convertitore analogico-digitale a matrice di impulsi integrato, che consente di incorporare direttamente sorgenti analogiche di alta qualità, come i giradischi, nel processo di upscaling. I filtri di decimazione avanzati minimizzano gli effetti di aliasing e consentono un'elaborazione di livello di riferimento, anche per le configurazioni analogiche classiche.

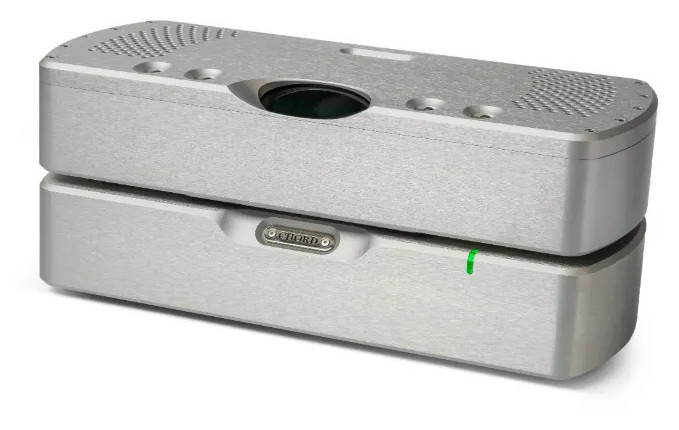

Concetto a doppio alloggiamento per la massima purezza del segnale

Per eliminare in modo costante le interferenze elettromagnetiche, il Quartet utilizza un'architettura a due moduli separati. La sezione audio, particolarmente sensibile, è alimentata da un alimentatore esterno altamente sofisticato che sopprime efficacemente le interferenze di rete tramite uno speciale filtro RF. Il risultato è un livello di purezza sonora paragonabile a quello di un sistema alimentato a batteria.

Connettività e integrazione di sistema

Il Quartet offre ampie opzioni di connettività per i moderni sistemi di fascia alta:

• Ingresso USB-B (isolato)
• Ingresso digitale ottico
• Ingressi e uscite BNC (doppia uscita)
• Supporta frequenze di campionamento fino a 768 kHz
• Integrazione ottimale con DAC di riferimento come il DAVE DAC

Grazie alla sua architettura flessibile, il Quartet è pienamente compatibile con i sistemi DAC Chord Electronics esistenti ed è progettato come punto di commutazione digitale centrale in configurazioni di alta gamma.

Punti salienti tecnici in sintesi

• Filtro Blackbird WTA con milioni di coefficienti per la massima precisione di temporizzazione
• 5× Elaborazione Xilinx FPGA con enorme potenza di calcolo
• Elaborazione del segnale interamente basata su hardware, senza convoluzione software basata su FFT.
• Convertitore analogico-digitale a matrice di impulsi integrato per sorgenti analogiche di alta qualità
• Design a doppio involucro per un isolamento RF completo
• Equalizzatore digitale senza perdita di dati a 108 bit (gamma di controllo ±18 dB)
• Elaborazione del segnale ad alta risoluzione fino a 768 kHz
• Latenza programmabile (da 10 ms a 3 s) per una perfetta sincronizzazione audio/video.

Dati tecnici

Consumo energetico massimo: 130 W

Consumo energetico in modalità standby: 20 W

Dimensioni: 7,8 cm (altezza) 33,5 cm (larghezza) 15,2 cm (profondità) (Valido anche per l'alimentatore)

Peso: 3 kg; Alimentatore: 3,2 kg

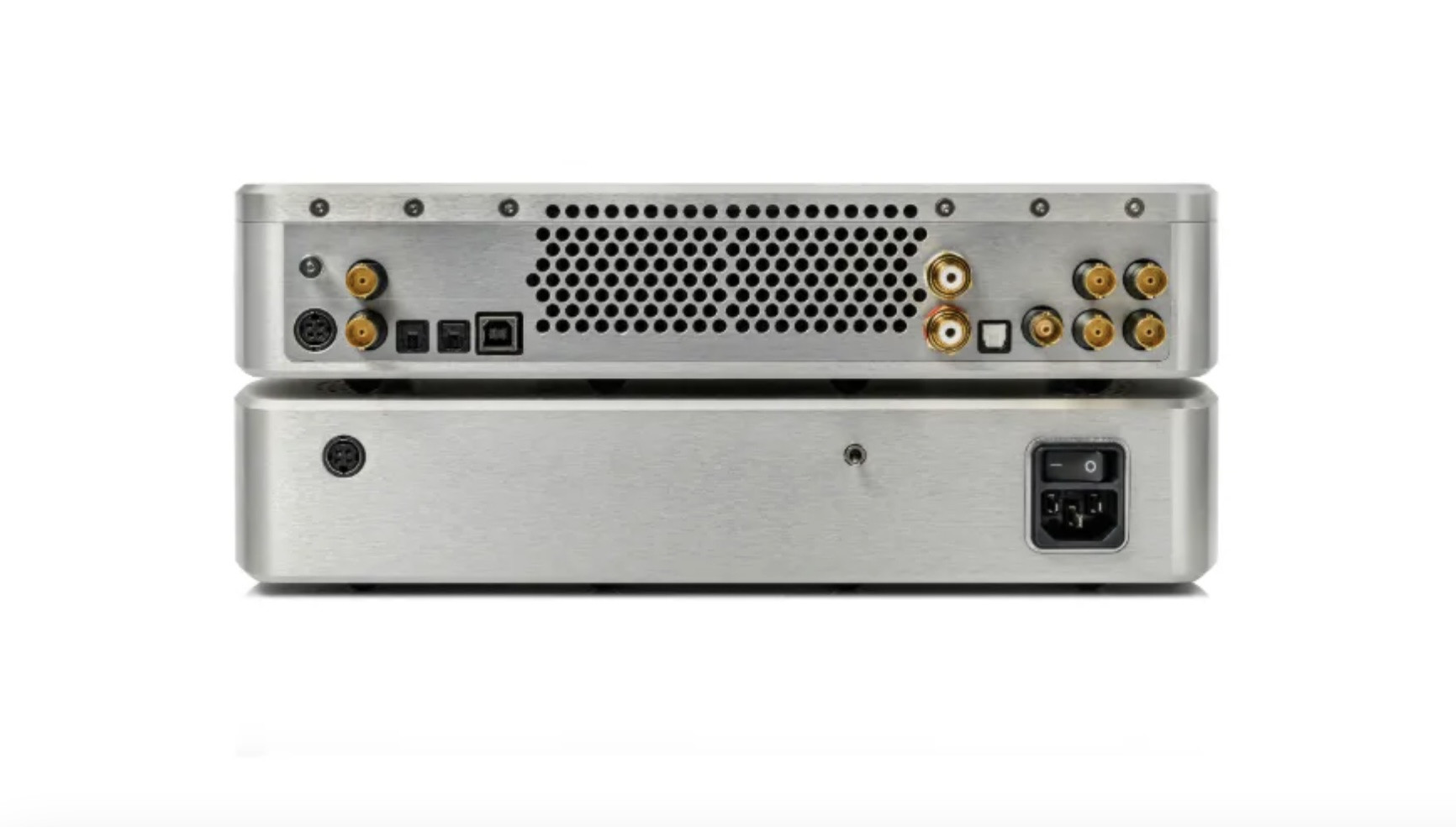

Ingressi digitali

2 connettori BNC (o doppio BNC)
2x ottico
1 porta USB-B (isolata galvanicamente)

Uscite digitali

1x ottico 192 kHz
1x S/PDIF
2 uscite Dual BNC a 768 kHz

Ingressi analogici

2x RCA

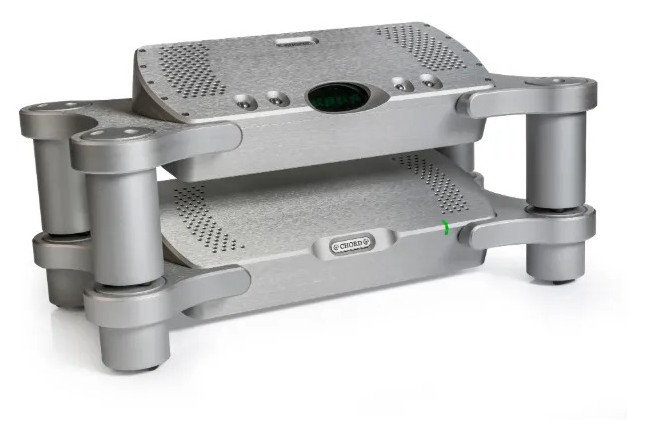

Nota bene: il supporto per coro mostrato in foto è venduto separatamente.
