T+A PSD 3100HV Digital Streaming Preamp

PSD 3100HV

Il DAC di streaming del preamplificatore

Il PSD 3100 HV è stato sviluppato con l'obiettivo di combinare le prestazioni dei nostri migliori preamplificatori e convertitori con la praticità di un lettore multisorgente. Dagli ingressi digitali professionali alla riproduzione di radio FM, FM-HD e DAB+, fino ai servizi Bluetooth e Connect e allo streaming di sorgenti internet e di rete locali e globali, il PSD 3100 HV converte tutti i segnali digitali direttamente in segnali analogici di alta qualità, rappresentando la soluzione ideale per gli audiofili la cui collezione musicale ha superato l'era del CD. Il PSD 3100 HV è il centro di controllo universale per un sistema di alta gamma, che richiede solo il collegamento di amplificatori di potenza o diffusori attivi adeguati. Allo stesso tempo, incarna il nostro approccio scientifico senza compromessi: raggiungere la massima qualità di riproduzione senza interazioni negative tra i vari componenti analogici e digitali in un dispositivo multifunzionale è possibile solo grazie alla combinazione di tecnologie uniche e decenni di esperienza.

Streaming e fonti

Un componente chiave del PSD 3100 HV è una scheda di rete progettata secondo i principi dell'audiofilia. La sua funzione è quella di elaborare i segnali WLAN, LAN e USB Master Mode in ingresso e fornire accesso a servizi di streaming di alta qualità come Tidal, Qobuz e Deezer. Per le applicazioni locali, il nuovo client di streaming T+A di terza generazione trasmette dati PCM fino a una qualità di 192/32 (HD) e file DSD fino a una risoluzione di DSD 256 direttamente dalla rete.

Oltre a una qualità di riproduzione eccezionalmente elevata, il client di streaming si concentra su un'altrettanto elevata facilità d'uso: il servizio gratuito Airable gestisce servizi di streaming e stazioni radio internet, consentendo l'automazione completa dell'amministrazione in background.

Il PSD 3100 HV supera la storica contraddizione tra trasmissione dati mobile e qualità di riproduzione grazie all'utilizzo costante di standard di connessione di alta qualità e pratici, che consentono persino di trasmettere file FLAC non compressi senza alcuna perdita di qualità.

Oltre all'accesso integrato alla radio internet nel client di streaming, il PSD 3100 HV offre altri tre servizi radio: FM, FM-HD e DAB+. La loro eccezionale qualità audio è garantita dalla frequenza intermedia digitale, dalla demodulazione e dallo stadio di uscita del decoder stereo, mentre l'elevata sensibilità consente al PSD di ricevere anche segnali deboli ed elaborarli in modo pulito: solo la combinazione intelligente di tutte queste caratteristiche permette anche alle sorgenti di segnale più classiche di suonare in modo eccellente, sia tramite cavo che antenna.

Preamplificatori e uscite

Grazie a un preamplificatore discreto in Classe A realizzato con tecnologia HV, al controllo del volume a relè con funzioni di bilanciamento e loudness, al controllo di tono commutabile e agli stadi di uscita dual-mono all'avanguardia, il PSD 3100 HV funge anche da preamplificatore di prima classe. Le sue uscite XLR e RCA sbilanciate di alta qualità collegano il segnale ad amplificatori di potenza e diffusori attivi, mentre le cuffie possono essere collegate tramite un'uscita bilanciata Pentaconn da 4,4 mm. Per garantire un pilotaggio ottimale di qualsiasi cuffia, l'uscita riceve il segnale da un amplificatore per cuffie dedicato ad alte prestazioni che non solo offre un suono eccellente, ma è anche estremamente stabile in termini di tensione e corrente erogate.

Ingressi digitali

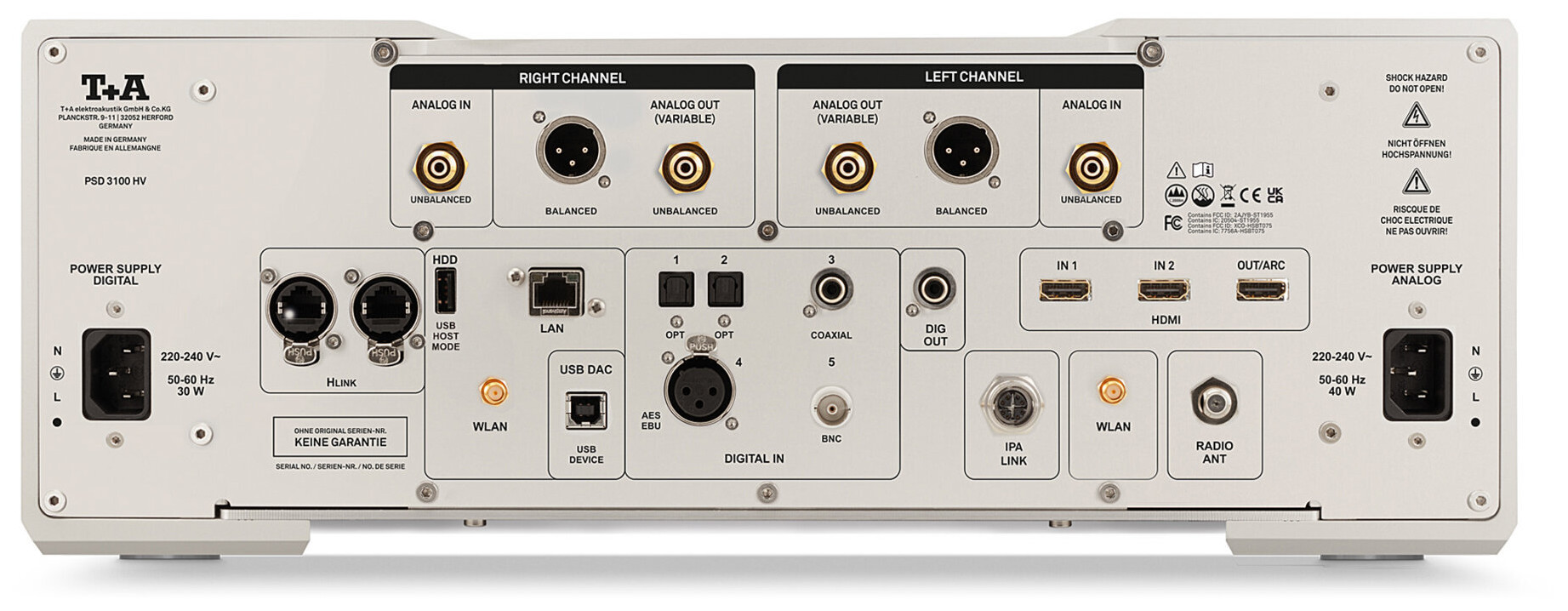

La scheda di connessione digitale del PSD 3100 HV supporta l'intera gamma di sorgenti digitali moderne: sono inclusi ingressi professionali AES/EBU, BNC e S/PDIF ottico e coassiale, oltre a due ingressi HDMI e un'uscita HDMI. Questi consentono il collegamento di qualsiasi sorgente esterna, come decoder, lettori e dispositivi di riproduzione. La porta IPA-LINK è progettata per il collegamento del nostro lettore SACD di riferimento, il PDT 3100 HV, e trasmette i dati in piena risoluzione. L'ingresso USB B (Device Mode), basato sul chip Thesycon, consente l'elaborazione da PC fino a DSD 512 e PCM 768 tramite i moduli di conversione successivi.

Tecnologia di separazione dei percorsi

Crediamo in una riproduzione del suono pura e inalterata, perché solo in questo modo si riescono a trasmettere le intenzioni degli artisti, senza aggiungere né togliere nulla. I convertitori svolgono un ruolo cruciale in questo, poiché il loro scopo è ricreare la musica analogica originale a partire dai dati digitali nel modo più fedele possibile. Per questo motivo abbiamo sviluppato la nostra rivoluzionaria tecnologia di separazione dei percorsi, che elabora i segnali PCM e DSD non contemporaneamente, ma tramite un convertitore separato per ciascun tipo di segnale. I formati PCM vengono quindi convertiti fino a 32 bit/768 kSps con il nostro convertitore quadruplo differenziale duale, e i formati DSD fino a DSD 512 (24,6 MHz) con l'esclusivo convertitore D/A T+A True 1Bit DSD.

Convertitori e filtri

Il PSD 3100 HV è progettato per eccellere anche nei passaggi più critici e nella riproduzione dei minimi dettagli, grazie alla sua straordinaria risoluzione, dinamica, linearità e assenza di distorsione. Per questo motivo, il convertitore PCM quadruplo sviluppato da T+A è costituito da un circuito a doppio bilanciamento con otto convertitori Burr-Brown a 32 bit. Solo in questo modo è possibile compensare le non linearità in modo eccezionale, riducendo ulteriormente di 6 dB il già minimo rumore residuo. Nonostante queste prestazioni, il convertitore PCM, grazie al suo processore di segnale a 56 bit, è personalizzabile in base alle preferenze sonore individuali. A tale scopo sono disponibili quattro tipi di filtro progettati da T+A, ognuno dei quali offre una temporizzazione ottimale ed elimina il pre- o post-ringing nel segnale analogico.

Il nostro convertitore T+A True 1-Bit DSD è davvero unico perché rompe con un paradigma: i convertitori convenzionali elaborano i segnali DSD convertendoli in PCM e riproducendoli in modalità PCM. A nostro avviso, questo comporta la perdita della qualità nativa delle registrazioni DSD. Pertanto, abbiamo sviluppato il convertitore True 1-Bit DSD, che non converte i dati DSD ma li converte nativamente, preservando così appieno i vantaggi sonori di un flusso di dati.

Dati tecnici

preamplificatore

Risposta in frequenza +0 /-3dB: 0,5 Hz - 300 kHz

Rapporto segnale/rumore: 108 / 112 dB

Distorsione armonica totale | Distorsione di intermodulazione | Separazione dei canali: < 0,001% | < 0,001% | > 108 dB

Sensibilità nominale di ingresso ad alto livello (RCA): 250 mVrms ... 9 Vrms / 24 kOhm

Uscita analogica RCA | XLR: nom 1 Vrms, max 9,5 Vrms / 20 ohm | nom 1,45 Vrms, max 19,6 Vrms / 40 ohm

Uscita cuffie: Pentaconn da 4,4 mm (6 ohm)

Ingressi digitali

1 x AES-EBU 32...192 kHz / 16-24 bit
4 x S/P-DIF: 1 x Coassiale Standard
1 x BNC di alta qualità 32...192 kHz / 16-24 bit,
2 collegamenti ottici TOS 32...192 kHz / 16-24 bit
1 x DAC USB: modalità dispositivo con max. 768 kSps (PCM) e DSD 512*, supporta la trasmissione dati asincrona.
*DSD 512 solo da un PC Windows con driver installato o da un PC Linux con kernel 4.4 o superiore.
2 porte USB Master Mode per dispositivi di archiviazione di massa USB (chiavette USB o dischi rigidi)
2 ingressi HDMI, 1 uscita HDMI con ARC
1 x IPA (LVDS)

Connessione di rete

LAN: Fast Ethernet 10/100/1000 Base-T,
WLAN: 802.11 b/g/n

Convertitore D/A

PCM: Convertitore quadruplo a doppia differenziale con quattro convertitori D/A sigma-delta a 32 bit per canale. Frequenza di conversione 705,6 / 768 kSps.

DSD: convertitore D/A T+A-True-1Bit DSD, fino a DSD 512 (24,5 MHz), flusso di bit nativo

Sovracampionamento (PCM): processore di segnale T+A – sovracampionamento sincrono con 4 algoritmi di sovracampionamento selezionabili: FIR corto, FIR lungo, Bezier/IIR, Bezier

Filtro analogico: filtro Bessel di terzo ordine a fase lineare, commutabile con 60
o frequenza di taglio di 120 kHz

Risposta in frequenza: PCM 44,1 kSps: 2 Hz - 20 kHz
PCM 48 kSps: 2 Hz - 22 kHz / DSD 64: 2 Hz - 44 kHz
PCM 96 kSps: 2 Hz - 40 kHz / DSD 128: 2 Hz - 60 kHz
PCM 192 kSps: 2 Hz - 80 kHz / DSD 256: 2 Hz - 80 kHz
PCM 384 kSps: 2 Hz - 100 kHz / DSD 512: 2 Hz - 100 kHz
PCM 768 kSps: 2 Hz - 120 kHz

Distorsione armonica totale: < 0,001%

Rapporto segnale/rumore: > 117 dB

Separazione dei canali: > 110 dB

Client di streaming

Modulo client di streaming di terza generazione con processore quad-core

sintonizzatore

Radio via Internet: Servizio radio via Internet Airable (oltre 11.000 stazioni in tutto il mondo)

FM, FM-HD: 87,5 - 108 MHz; Sensibilità 1 µV; Rapporto segnale/rumore > 65 dBA

DAB, DAB+: 168–240 MHz (Banda III); Sensibilità 2,0 µV, S/N > 96 dB

Caratteristiche: RDS/RDBS, nome della stazione (PS), tipo di programma (PTY), radiotesto (RT), ora

Bluetooth

Standard Bluetooth: A2DP (Audio), AVRCP 1.4 (Controllo) / aptX® HD, SBC, AAC

Collegamento / Accessori / Dimensioni

Collegamento alla rete elettrica: 2 x 110-120 V o 220-240 V, 50-60 Hz.
Funzionamento: 30 W digitale / 40 W analogico

Standby: < 0,5 W

Dimensioni (L x A x P) / Peso: 17 x 46 x 46 cm / 26 kg

Accessori: 2 cavi di alimentazione, telecomando F 3100, adattatore BNC
