Aurender N 10 - Network Hub

Aurender NH10 – Switch di rete per audiofili con clock OCXO e isolamento galvanico.

L'Aurender NH10 non è un classico switch di rete, bensì un componente di infrastruttura di rete ottimizzato per applicazioni audio. L'obiettivo non è una maggiore larghezza di banda, bensì una distribuzione dei dati controllata, elettricamente pulita e temporalmente stabile all'interno delle catene di riproduzione digitale.

Tre aspetti tecnici sono fondamentali per la sua progettazione: stabilità del clock, riduzione costante del rumore e isolamento galvanico. L'NH10 è quindi concepito come livello di rete a monte per i sistemi di streaming, soprattutto in combinazione con trasporti digitali e DAC di alta qualità.

Architettura dell'orologio e riduzione del jitter

L'NH10 utilizza un OCXO (oscillatore a cristallo controllato da forno) con una stabilità di frequenza inferiore a 0,005 ppm. Questo riferimento altamente stabile funge da base temporale centrale per tutti i processi interni.

La sincronizzazione basata su FPGA garantisce che tutti i percorsi dati siano riferiti a questo orologio master. L'obiettivo è ridurre al minimo le deviazioni di temporizzazione nel funzionamento della rete, soprattutto con flussi audio sensibili.

Per gli ambienti di sincronizzazione esterna, è disponibile un ingresso clock BNC da 10 MHz (50 ohm), che consente di integrare lo switch nei sistemi di clock master esistenti.

Topologia di rete e isolamento galvanico

L'NH10 separa in modo coerente i segmenti di rete tra loro. Tutte le porte RJ45 sono dotate di una speciale tecnologia di filtraggio, mentre due porte SFP consentono un isolamento galvanico completo tramite trasmissione ottica.

Questa architettura riduce l'accoppiamento elettrico tra i dispositivi collegati e impedisce che le interferenze vengano trasmesse attraverso la rete ai componenti audio successivi.

Alimentazione e comportamento in presenza di interferenze

L'alimentatore si basa interamente su regolatori di tensione lineari. I convertitori switching sono stati volutamente omessi. Ciò si traduce in un'alimentazione più stabile e meno rumorosa per tutti i componenti del circuito.

Un aspetto progettuale fondamentale è la riduzione delle interferenze a radiofrequenza e degli artefatti di commutazione ad alta frequenza, comuni nei componenti di rete convenzionali.

Inoltre, l'indicatore LED della porta può essere disattivato per ridurre ulteriormente le interferenze elettriche e ottiche.

Edilizia residenziale e impianti meccanici

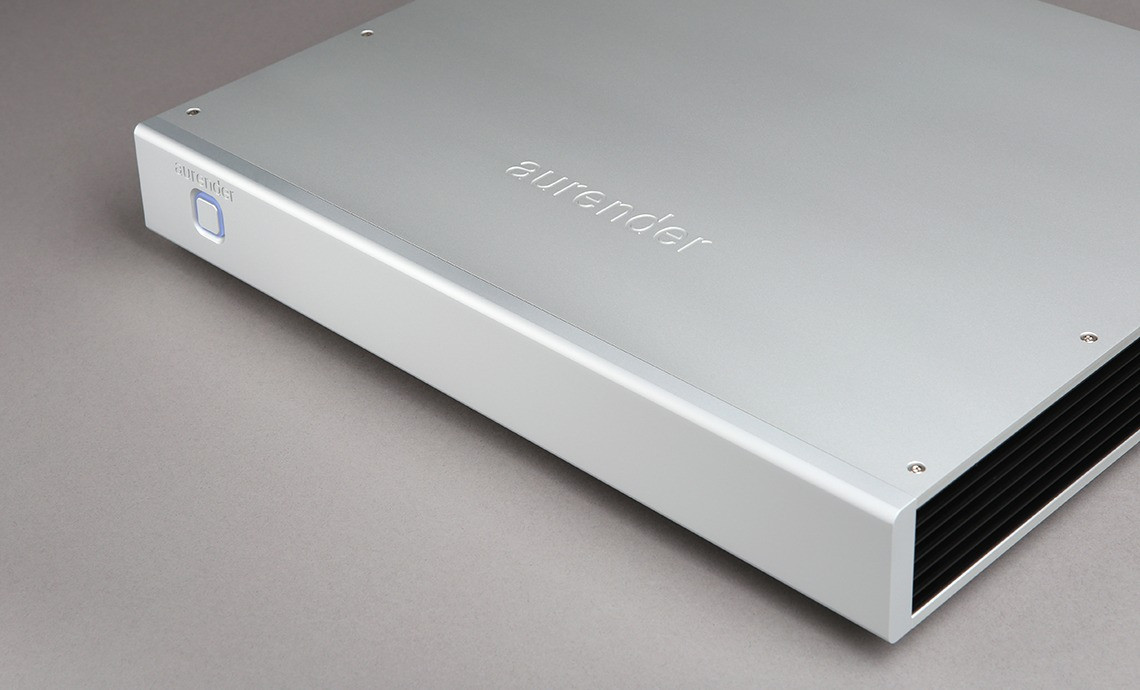

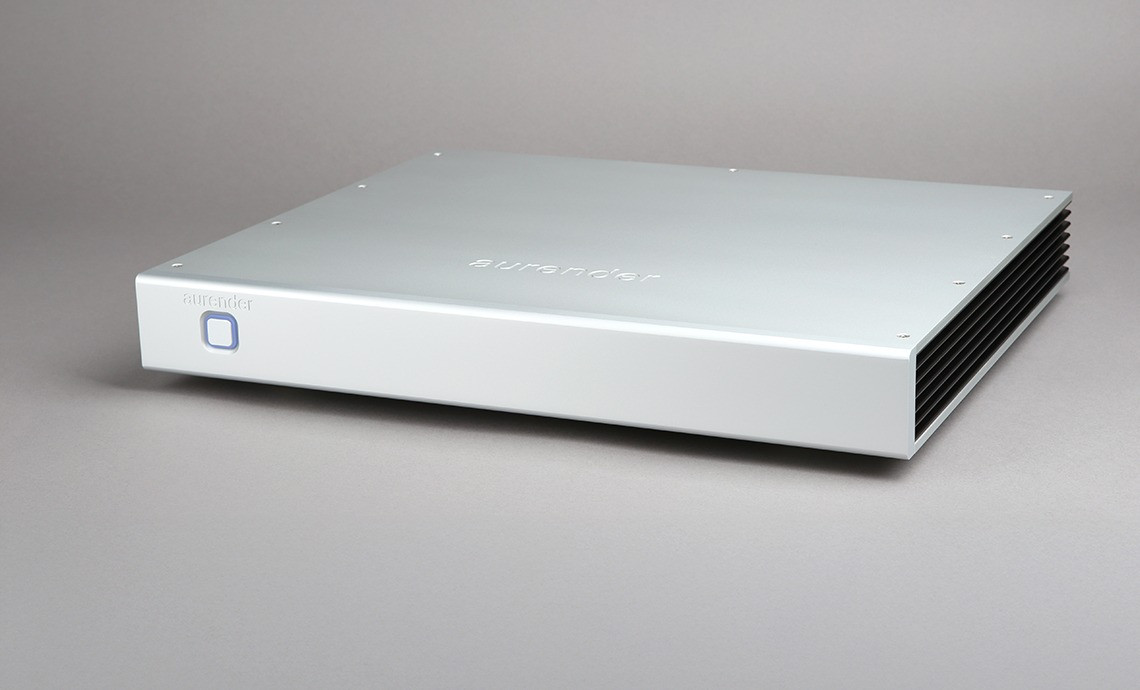

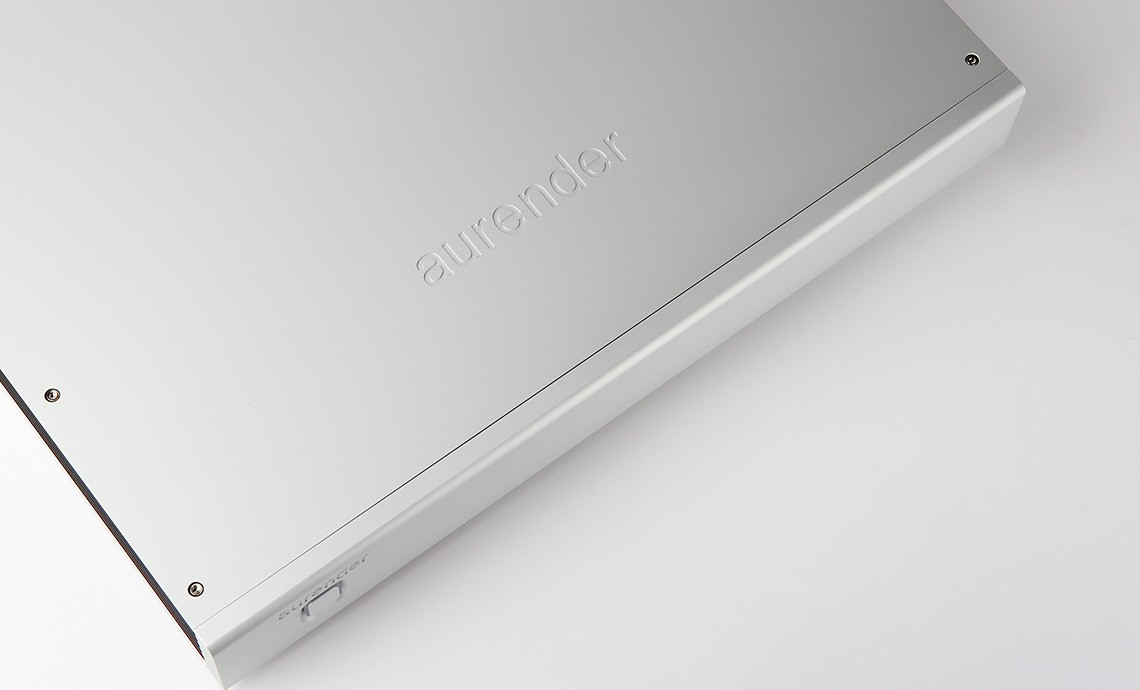

L'involucro è realizzato in alluminio massiccio fresato. Oltre a garantire stabilità meccanica, funge anche da schermatura contro le interferenze elettromagnetiche e le vibrazioni.

Il progetto è concepito per un funzionamento continuo e segue lo stesso principio di progettazione degli altri componenti Aurender.

Funzione di rete nel contesto audio

L'NH10 non elabora i segnali audio nel senso tradizionale del termine, ma ottimizza le condizioni di rete per i dispositivi digitali a valle. Le applicazioni tipiche includono:

• Sistemi di streaming con trasporto e DAC separati
• Lettori di rete di alta qualità
• Sistemi con orologio master esterno
• Configurazioni con requisiti di jitter critici

Specifiche tecniche – Aurender NH10

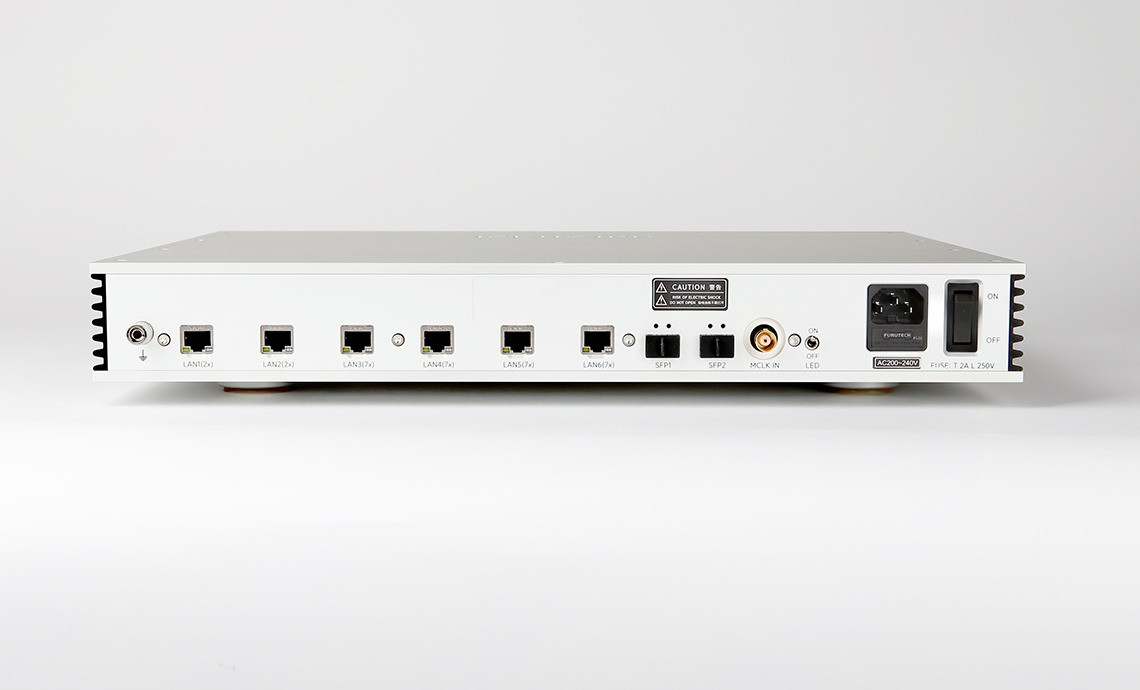

Reti e interfacce

• Standard: IEEE 802.3i / 802.3u / 802.3ab / 802.3z
• Porte LAN:
  • LAN1–LAN2: 100 / 1000 Mbps
  • LAN3–LAN6: 100 / 1000 Mbps
• Porte SFP: 2 × (100 / 1000 Mbps)
• Connettori: RJ45 (8 pin), SFP
• Distanza massima di trasmissione: 100 m

Temporizzazione e sincronizzazione

• Orologio OCXO con stabilità di frequenza < 0,005 ppm
• Sincronizzazione basata su FPGA
• Ingresso clock esterno:
  • 10 MHz
  • 0,7 Vrms
  • BNC, 50 Ohm

Alimentazione elettrica

• Alimentatore completamente lineare
• Nessun convertitore switching DC-DC
• Consumo energetico:
  • Standby: circa 3,1 W
  • Funzionamento (riscaldamento): fino a circa 26 W
  • Stato bloccato: fino a circa 20 W

Meccanica e alloggi

• Alloggiamento in alluminio fresato a CNC
• Dimensioni: 430 × 355 × 56 mm (68 mm con i piedini)
• Peso: circa 8,0 kg
• Il display a LED può essere spento

Condizioni operative

• Temperatura di esercizio: 10 °C – 35 °C
• Tensione di ingresso: 110 V / 220 V (Fusibile: 2 A, a ritardo, 5 × 20 mm)

Classificazione

L'Aurender NH10 è progettato come componente infrastrutturale all'interno di sistemi di streaming di alta qualità. Non interferisce con l'elaborazione del segnale, ma agisce sull'infrastruttura di rete a monte. L'attenzione è rivolta alla silenziosità elettrica, alla stabilità temporale e all'accoppiamento controllato dei dispositivi digitali all'interno di topologie di rete audiofile.
