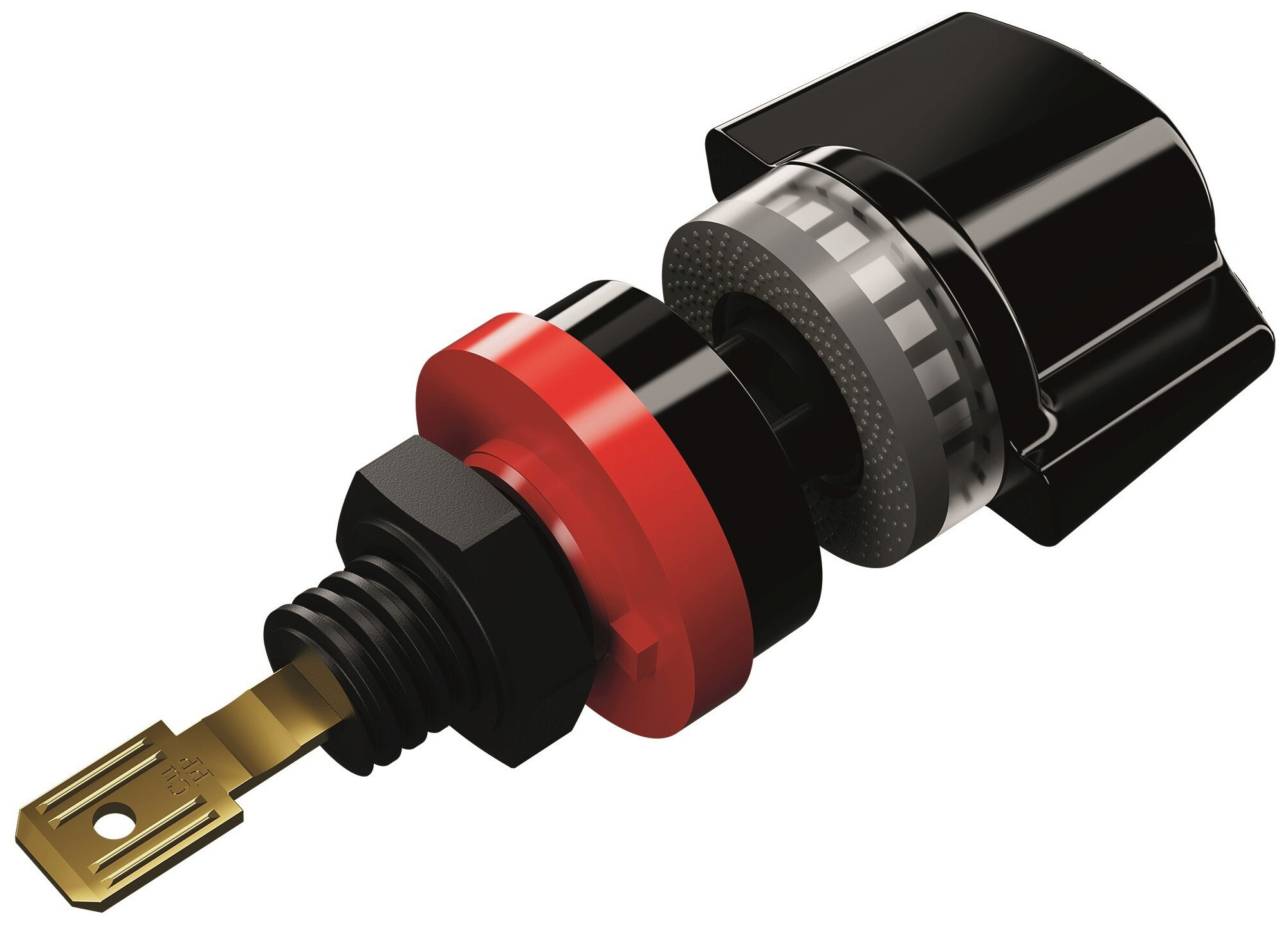

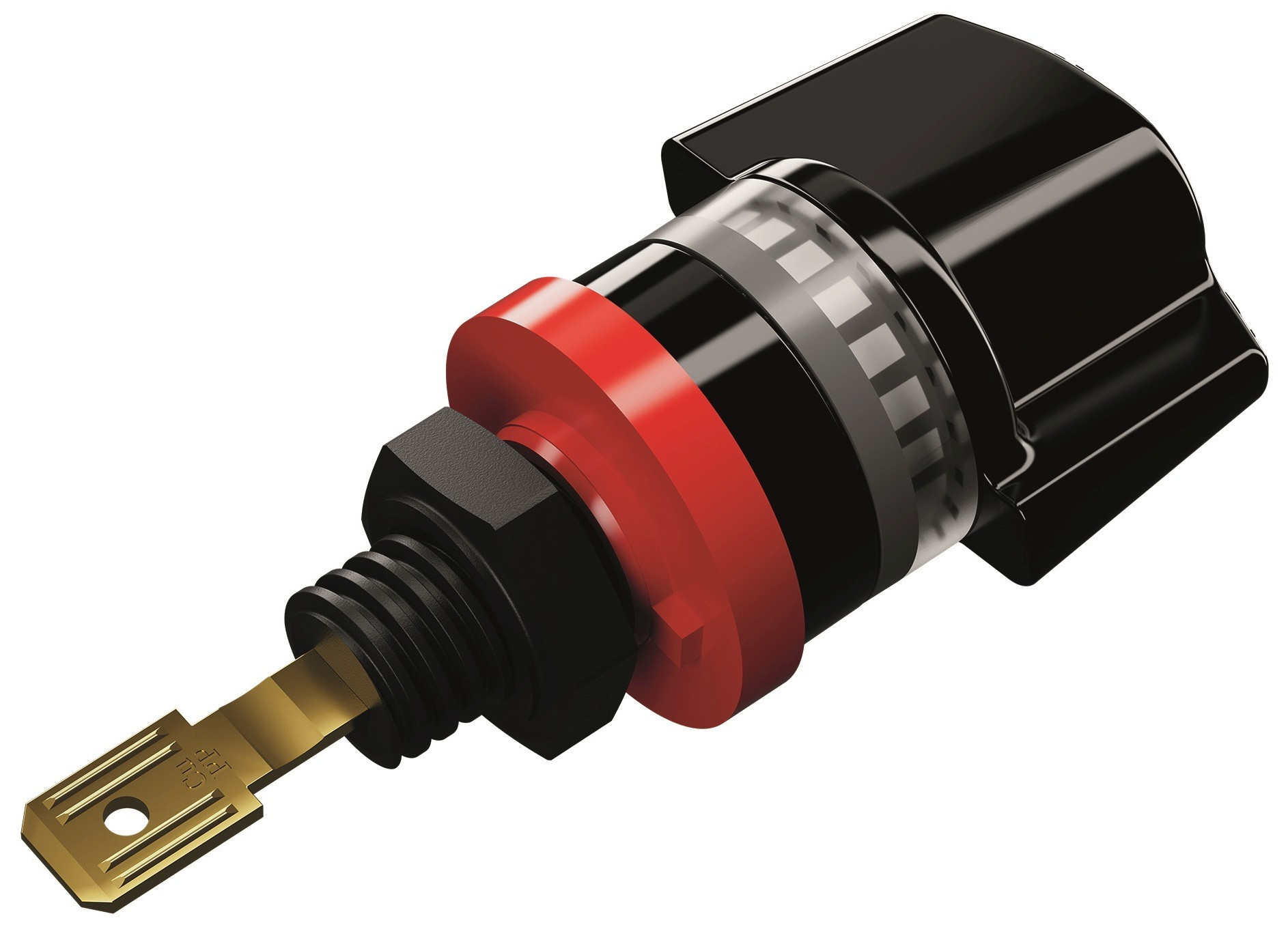

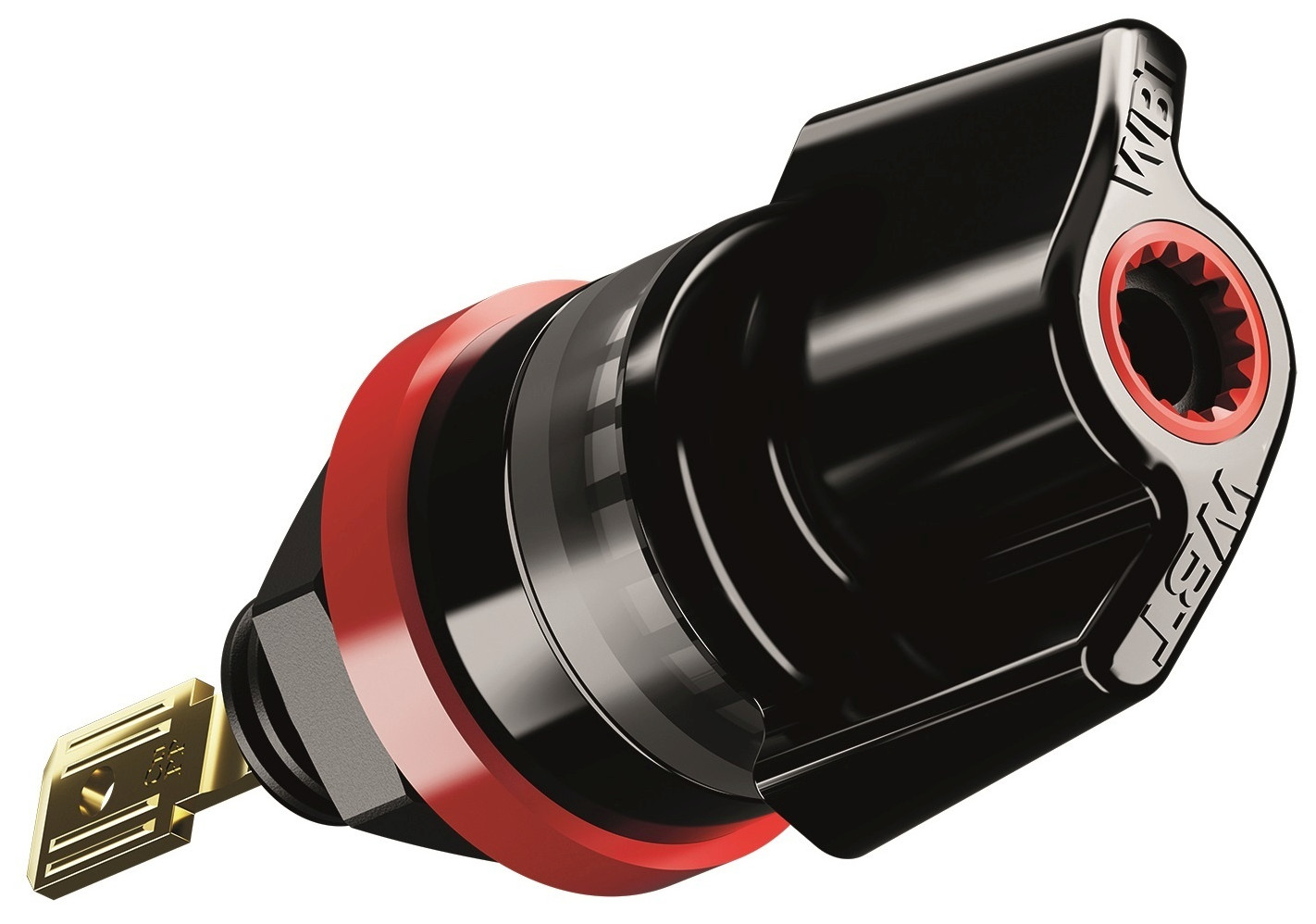

WBT Polklemme mit Flügelmutter 0707 Cu

Informationstext zur WBT-0707 Cu nextgen™ Polklemme

Die WBT-0707 Cu nextgen™ Polklemme ist eine fortschrittliche Verbindungslösung für den Gehäuseeinbau, konzipiert für Steck- und Lötanwendungen. Sie bietet eine perfekte Kombination aus Präzision, hochwertigen Materialien und hervorragenden elektrischen Eigenschaften, ideal für anspruchsvolle Audioanwendungen und andere Einsatzgebiete.

Mechanik

• Einteiliges, präzises Kontaktelement mit engen Toleranzen.
• Vollisolierter Aufbau für maximale Sicherheit.
• Indikation des Anzugsmoments für eine exakte Drehmomentkontrolle.
• Sperrzahnrastung sorgt für sicheren Kontaktdruck.
• Vibrationsdämpfende Funktionswerkstoffe, elektrisch und mechanisch optimiert.

Werkstoffe

• Signalleiter (2): Reinkupfer mit erstklassiger Leitfähigkeit.
• Grundkörper (1), Sechskantmutter (8), Kennring (4), Druckring (5), Doppelstufenscheibe (9): Polyamid (PA) für Stabilität und Isolation.
• Dämpfungsring (6): Thermoplastisches Elastomer (TPE) für Vibrationsdämpfung.
• Indikator/Sicherung (7) und Spannmutter (3), Abdeckring (10): Polycarbonat (PC) für Langlebigkeit.

Oberflächen

• Der Signalleiter ist mit einer 24-karätigen, nickelfreien Direktvergoldung überzogen, geschützt durch PlasmaProtect™-Technologie. Dies gewährleistet eine nicht-ferromagnetische, hochleitfähige Oberfläche.

Betriebseigenschaften

Auch nach über 1.000 Steckzyklen bleiben die folgenden Eigenschaften sicher eingehalten:

• Dauerstrom (ID): = 30 A.
• Spitzenstrom (IS): = 200 A.
• Übergangswiderstand (Rü): < 0,1 mOhm (gemessen mit Kabelschuhanschluss).
• Durchgangswiderstand (RDAg): < 0,14 mOhm.
• Isolationswiderstand (Riso): > 10¹° Ohm (bei 500 V).

Anschlüsse

• Innen: Löttechnik für Kabel bis 4 mm² (11 AWG).
• Außen: Geeignet für 4 mm Bananenstecker, 6,3 mm Flachsteckkabelschuhe und blanke Kabelenden.

Montage

• Bohrung: Durchmesser Ø11,5 mm (+0,2 mm) mit Nut (2,5 x 2 mm) für Verdrehsicherheit (siehe Bohrschablone).
• Unterstützt Wandstärken von 0,9 bis 10 mm; mit Puzzlescheibe WBT-9410 geeignet für Wandstärken von 0,9 bis 8 mm.
• Empfohlener Buchsenabstand: 30 mm (Mitte zu Mitte).
• Anzugsdrehmoment: 1,5 Nm für die Sechskantmutter.

Montageempfehlungen

• Einsatz eines Körperschalldämpfers (WBT-0718, Version V) zur Reduktion von Körperschall und Vibrationen.
• Verwendung der Innenverdrahtung mit nextgen™-Technologie.
• Flachsteckverbinder WBT-0655 zur einfachen und zuverlässigen Kabelmontage.

Die WBT-0707 Cu nextgen™ Polklemme setzt mit ihrer Kombination aus innovativen Materialien, hochwertiger Verarbeitung und hervorragender Leistungsfähigkeit neue Maßstäbe in der Kontakttechnologie. Sie ist die ideale Lösung für anspruchsvolle Anwendungen, die eine langlebige und hochleitfähige Verbindung erfordern.
