Nexo NANONXAMP4 4 Channel Amplifier

nanoNXAMP4-D 4-kanals slutsteg med Dante

Den Dante-aktiverade 4-kanalsförstärkaren nanoNXAMP4-D levererar 4 x 250 watt via mycket tillförlitliga klass-D-effektförstärkare med extremt låg distorsion och en switchad nätaggregat (SMPS) med aktiv effektfaktorkorrigering (PFC). Det betyder att den uppnår samma ljudkvalitet och karakteristiska ljudprofil som NEXOs större NXAMPMK2 TD-kontroller. Den integrerade signalbehandlingen använder FIR-filter för exakta equalizerinställningar och linjär faskoherens. Förkonfigurerade förinställningar finns tillgängliga för ett utvalt utbud av högtalare från NEXOs populära ID- och ePS-serier.

En integrerad mixer och flexibla matrisfunktioner minskar ytterligare kostnaderna för mindre installationer. Installation och fjärrstyrning sker bekvämt via ett integrerat webbgränssnitt, som kan nås via Ethernet eller det integrerade WLAN.

Huvudfunktioner

• Högtalarkontroller med Dante-gränssnitt och fyra förstärkarkanaler i ett 1U, halvt 19-tums rack
• Fyra analoga ingångar (balanserade + obalanserade) – lämpliga för linje- eller mikrofonnivå –, digital SPDIF-ingång/utgång och fyra Dante- eller AES67-ingångar (endast nanoNXAMP4-D)
• Fyra klass-D-förstärkarkanaler med extremt låg distorsion för kompromisslös ljudkvalitet, 4 x 250 watt vid 4 ohm
• Universell strömförsörjning (100–240 V) med PFC-teknik för maximal effektivitet och jämn strömförbrukning
• Fjärrstyrning möjlig via integrerad WLAN-åtkomstpunkt eller Ethernet-anslutning

Flexibel, skalbar och ekonomisk

4-kanalsförstärkaren nanoNXAMP4 finns i både en standard- och en Dante-version. Den kombinerar strömförsörjning och signalbehandling i en enda enhet, vilket avsevärt minskar den totala kostnaden för små och medelstora ljudsystem. Perfekt anpassad till högtalare i NEXO ID- och ePS-serien.

Typiskt NEXO-ljud i kompakt form

Trots sin lilla storlek levererar nanoNXAMP4 förstklassig ljudkvalitet med 4 x 250 watt klass D-förstärkning och minimal distorsion. Den integrerade FIR-filtreringen säkerställer exakta equalizerinställningar och fasnoggrann återgivning. Ett urval av förkonfigurerade förinställningar garanterar optimal prestanda för kompatibla NEXO-högtalarmodeller.

Mångsidig och intuitiv att styra

Tack vare de integrerade mixer- och matrisfunktionerna kan även mindre installationer realiseras utan ytterligare hårdvara. Valfria väggkontrollpaneler möjliggör enkelt val av källa och volymkontroll direkt på plats.

Enkel installation via webbgränssnitt

Systemkonfiguration och fjärrstyrning utförs bekvämt via ett integrerat, webbläsarbaserat användargränssnitt som är tillgängligt via Ethernet eller WLAN. Här kan du intuitivt hantera ingångar, zoner, routing, högtalarförinställningar, fördröjningar och systeminformation, bland annat.

Kompatibel med externa styrlösningar

nanoNXAMP4 integreras enkelt i befintliga nätverk och stöder både NEXOs eget NeMo-styrsystem och vanliga tredjepartsprotokoll för fjärrstyrning och systemövervakning.

Platsbesparande design

Med bara en höjdenhet och halva rackbredden maximerar nanoNXAMP4 kanaltätheten och sparar värdefullt rackutrymme. Den integrerade 4x In/4x Out DSP-arkitekturen med valfritt Dante-gränssnitt eliminerar behovet av ytterligare signalprocessorer – detta minskar inte bara hårdvarukostnaderna utan även kabeldragningen.

Energieffektiv och miljövänlig

nanoNXAMP4 är inte bara platsbesparande och kostnadseffektiv, utan också extremt energieffektiv. Intelligenta standbylägen bidrar till en branschledande Energy Star-klassificering, vilket gör den till en hållbar lösning för moderna ljudinstallationer.

Tekniska data

Antal förstärkarkanaler: 4, bryggbara parvis (2x2)

Maximal uteffekt:

• 4-kanalsläge / 8 ohm: 4 × 200 watt
• 4-kanalsläge / 4 ohm: 4 × 250 watt
• 4-kanalsläge / 2 ohm: 4 × 250 watt
• 2-kanalsläge (bryggkopplat) / 8 ohm: 2 × 200 watt
• 2-kanalsläge (bryggkopplat) / 4 ohm: 2 × 350 watt

Energiförbrukning:

• Tomgång: 20 watt
• Standby: < 2 watt
• Standby utan nätverksanslutning: < 0,5 watt

Signalbehandling / in- och utgångsspecifikationer

• Frekvensåtergivning: +0/-0,25 dB från 20 Hz till 20 kHz
• Ingångsimpedans / ingångskänslighet: 20 kOhm / +13 dBU
• Dynamiskt omfång / THD+N: >106 dB (A-vägd) / <0,05 % (med platt DSP-konfiguration)
• Latens: 1 ms (med platt DSP-konfiguration)
• A/D- och D/A-omvandlare: 24 bitar vid 48 kHz
• DSP-behandling: 64-bitars

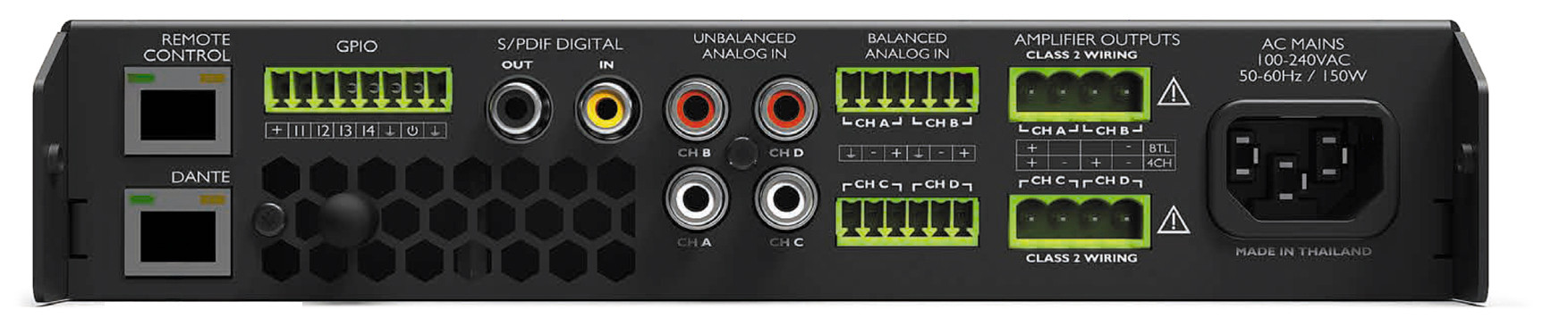

Bakre anslutningar:

Analoga ljudingångar:

• 4 × symmetrisk (Euroblock, 3,5 mm delning)
• alternativt obalanserad (Cinch/RCA)
• Utgång till högtalare: 4 × Euroblock-utgångar (5 mm pitch)

Digitala ljudanslutningar:

• 1 × SPDIF 2-kanalig ingång/utgång (RCA)
• 1 × Dante™ 4-kanalig ingång (endast nanoNXAMP4-D)

GPIO-port:

• 1 × Euroblock (3,5 mm rutnät) med
• 4 × globala ingångar
• 1 × global utgång
• Nätverk: 1 × Ethernet-port (100 Mbit/s) för fjärrkontroll
• Strömanslutning: 1 × IEC C14-uttag

Frontpanel och fjärrkontroll:

• Statusindikatorer: 5 lysdioder (WiFi / Nätverk / Utgång / Ingång / Status)

Fjärrkontroll:

• via Ethernet-port (100 Mbit/s)
• eller via integrerad WLAN-åtkomstpunkt / WLAN-klient

Strömförsörjning:

• Nätspänning: Universell strömförsörjning med aktiv PFC, 100–240 V (50/60 Hz)
• Strömförbrukning vid 1/8 belastning (4 ohm): 250 watt

Mått och certifieringar:

• Mått: 1 U, halv 19' rackbredd
• 44,5 × 220 × 296 mm (H × B × D)
• Vikt: 2,8 kg
• Elsäkerhet:
• IEC62368-1 (2:a upplagan)
• UL62368-1
• EMC-certifieringar:
• FCC Del 15 Klass B
• CAN/CSA-CISPR 22-10
• EN55032/CISPR32, EN61000
• Miljööverensstämmelse: Uppfyller ROHS- och REACH-direktiven
