JL Audio CR-1 Active Crossover for Subwoofers

Låg/hög pass individuellt justerbar (30-150Hz)

Balanserade/obalanserade in-/utgångar

Q-faktor justerbar för filterdämpning

Valbar lutning (12/24dB/oktav)

Linkwitz-Riley-filter med hög precision

Marklyft och mute

Bypass-läge för stereo- och flerkanalsväxling

Det ultimata verktyget för subwooferintegration

De lyckliga få som har hört en verkligt välintegrerad subwoofer i ett högkvalitativt ljudsystem vet att dess effekt kan vara utomordentligt djupgående. Naturligtvis förväntar man sig med rätta en förbättring av lågfrekvensområdet, men de flesta är ännu mer förvånade, till och med chockade, över den transformation som sker i huvudhögtalarnas återgivningskvalitet. Dessa öppnar upp enormt ljudmässigt och levererar högre dynamik, bättre bildåtergivning och fler detaljer, speciellt vid låga volymer. Många beskriver detta som den största högtalaruppgraderingen de någonsin har gjort.

Under åren har vi kalibrerat många subwoofersystem i mycket kritiska lyssningsmiljöer, och vi har varit frustrerade över begränsningarna hos de aktiva delningsfilter vi har arbetat med. Vi var trötta på att ta itu med "trubbiga verktyg" och kände att ett verktyg med högre precision behövdes. Så vi utvecklade CR-1 aktiva crossover. Rätt inställd ger CR-1 en lyssningsupplevelse där subwoofrarna och huvudhögtalarna – oavsett tillverkare – blir en enhet och levererar en sammanhängande och övertygande återgivning.

CR-1 aktiva subwoofer crossover designades av audiofiler för audiofiler. Vi tror att den är oöverträffad, och erbjuder en kraftfull kombination av subwoofer/satellitjusteringsmöjligheter och ett engagemang för analog signalrenhet.

CR-1 är byggd kring två uppsättningar av precisions Linkwitz-Riley lågpass- och högpassfilter. Flerstegs D/A-omvandlare med monolitisk kvotjustering används för att anpassa filterfrekvenserna för den analoga kretsen. Detta ger överlägset spårningsbeteende och en mycket mer exakt balans mellan vänster och höger kanal jämfört med traditionella metoder.

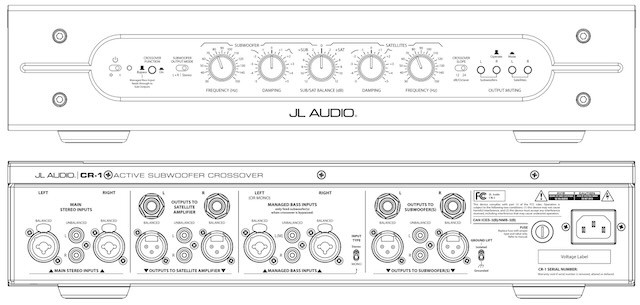

En annan unik egenskap hos CR-1 är dämpningen av varje filterbank. Dessa dämpare förbättrar summeringen avsevärt över delningsområdet genom att kompensera för frekvensresponsen hos alla högtalarsystem. I mitten av frontpanelen, en enda intuitiv kontrollratt möjliggör snabb justering av den relativa nivån mellan subwoofern(arna) och huvudhögtalarna.

För att minimera distorsion och brus använder CR-1 förstklassiga komponenter i sina helt analoga ljudkretsar: 1 % precisionsmotstånd, JFET-ingångsförstärkare, polypropenfilm- och filmkondensatorer och metalliserade polypropenfilmkondensatorer, för att nämna några.

CR-1:s in-/utgångsdesign gör den lika anpassningsbar till studio-, masteringsviter eller audiofila tvåkanalsuppspelningsmiljöer. För att passa system med dubbla lägen, tillhandahåller vi även en bypass-funktion som tillåter en pass-through från en dedikerad 'Managed Bass Input' på bakpanelen till CR-1:s subwooferutgångar. Detta gör det enkelt att byta från tvåkanaligt till flerkanaligt läge.

Utförande

• Borstad aluminiumfront i silver, stomme svart

utrustning

• Crossover-lägen: Bypass eller On, valbar via frontpanelens omkopplare
• Subwooferutgångslägen: Mono L+R eller Stereo, valbar via frontpanelens omkopplare
• Crossover frekvensområde: 30Hz - 150Hz, variabel med oberoende högpass- och lågpassfilterfrekvenskontroller på frontpanelen
• Subwoofer/satellitbalanskontroll: +/- 12dB, helt variabel via en knapp på framsidan
• Filterdämpning:
  Q: 0,3 - 1,4 @ 12dB/oktav, via vridknappen på frontpanelen
  Q: 0,16 - 4,0 @ 24dB/oktav, via vridknappen på frontpanelen
• Lutning(er): 12dB/oktav eller 24dB/oktav, Linkwitz-Riley kan väljas via switch på frontpanelen
• Output Mute: oberoende för varje utgång, via frontpanelens tryckknappsbrytare
• Marklyft: isolerad/jordad, via bakre omkopplare

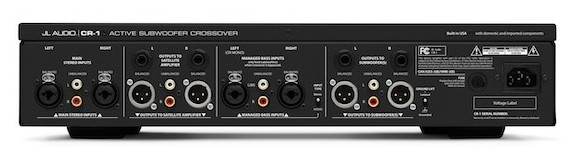

• Huvudstereoingångar, obalanserad L/R: (2x RCA/Cinch-uttag). Balanserad L/R (2x XLR/TRS combo-jack)
• Hanterade basingångar, obalanserad L/R: (2x RCA/Cinch-uttag). Balanserad L/R (2x XLR/TRS combo-jack)
• Satellitutgångar, obalanserade (2x RCA/Cinch-uttag). Balanserad (2x TRS-uttag, 2 XLR-uttag)
• Satellitutgångar, obalanserade (2x RCA/Cinch-uttag). Balanserad (2x TRS-uttag, 2x XLR-uttag)
• Subwoofer linjeutgångar, obalanserade: L/R: (2x RCA/Cinch-uttag). Balanserad V/H: (2x TRS-uttag, 2x XLR-uttag)

Tekniska data

• Max inspänning: 8V rms (+18dBv)
• Ingångsimpedans obalanserad: 50kO. Symmetrisk: 20kO
• Max utspänning: 8V rms (+18dBv)
• Utgångsimpedans obalanserad: 150O. Symmetrisk: 300O
• THD: < 0,002 % vid 8V rms /10kO, 20Hz - 20kHz, 90kHz bandbredd
• Kanalseparation: >80dB vid 1kHz
• Lågpassfrekvenssvar: +0/-1dB
• Högpassfrekvenssvar: +0/-1dB
• Strömförbrukning: 30W
• Mått: (H x B x D): 97 x 442 x 398 mm.
  Med de medföljande monteringsfästena är montering i ett 19-tumsställ möjligt
• Vikt: 10 kg
