Chord QUARTET Upscaler

Quartet – Referensuppskalare för digital high-end-ljuduppspelning

Quartet Reference Upscaler är en avancerad digital ljudenhet designad för absolut signalrenhet och markerar en teknologisk milstolpe inom digital signalbehandling för ljud. Quartet, utvecklad av Chord Electronics, kombinerar toppmodern FPGA-arkitektur med innovativa filtrerings- och konverteringstekniker för att lyfta både digitala och analoga källor till en ny referensnivå.

Kärnan är den patentskyddade Blackbird WTA-filtertekniken (Watts Transient Aligned), som med cirka fyra miljoner filterkoefficienter möjliggör oöverträffad temporal precision i transienter. Resultatet är en extremt naturlig, precis och rumsligt stabil återgivning som särskilt lyser upp komplexa musikaliska signaler.

Digital referensteknik för högsta krav

Kvartetten använder fem Xilinx FPGA:er, som tillsammans ger exceptionell beräkningskraft och möjliggör helt hårdvarubaserad signalbehandling. Genom att medvetet undvika klassisk FFT-faltning i programvaran minimeras genereringen av ytterligare tidsfel och den ursprungliga signalintegriteten bevaras.

Implementeringen uppnår en nästan ideal matematisk approximation av sinc-rekonstruktion – guldstandarden för digital ljudkonvertering – vilket säkerställer exceptionellt exakt vågformsrekonstruktion.

Integrerad pulsmatris-ADC för analoga källor

En särskild höjdpunkt är den nyligen integrerade pulsarray-ADC:n, som gör det möjligt att integrera högkvalitativa analoga källor som skivspelare direkt i uppskalningsprocessen. Avancerade decimeringsfilter minimerar aliasing-effekter och möjliggör referensnivåbearbetning – även för klassiska analoga inställningar.

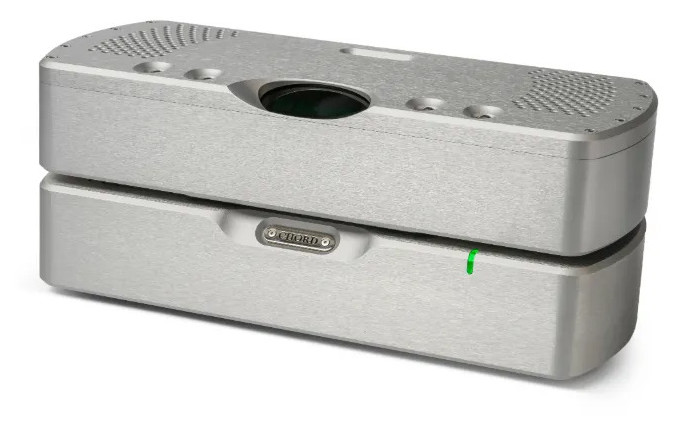

Dubbelhöljeskoncept för maximal signalrenhet

För att konsekvent eliminera elektromagnetiska störningar använder Quartet en separat arkitektur med två lådor. Det känsliga ljudsteget drivs av en extern, mycket sofistikerad strömförsörjning som effektivt undertrycker nätstörningar genom en speciell RF-filterarkitektur. Resultatet är en ljudrenhet som närmar sig den hos ett batteridrivet system.

Anslutning och systemintegration

Kvartetten erbjuder omfattande anslutningsmöjligheter för moderna high-end-system:

• USB-B-ingång (isolerad)
• Optisk digital ingång
• BNC-ingångar och -utgångar (dubbel utgång)
• Stöder samplingsfrekvenser upp till 768 kHz
• Optimal integration med referens-DAC:er som DAVE DAC

Tack vare sin flexibla arkitektur är Quartet helt kompatibel med befintliga Chord Electronics DAC-system och är utformad som en central digital kopplingspunkt i high-end-system.

Tekniska höjdpunkter i korthet

• Blackbird WTA-filter med miljontals koefficienter för maximal timingprecision
• 5× Xilinx FPGA-processor med enorm datorkraft
• Helt hårdvarubaserad signalbehandling utan FFT-baserad programvarukonvolution
• Integrerad pulsmatris-ADC för högkvalitativa analoga källor
• Dubbelkapslad design för fullständig RF-isolering
• 108-bitars förlustfri digital equalizer (±18 dB kontrollområde)
• Upp till 768 kHz högupplöst signalbehandling
• Programmerbar latens (10 ms till 3 s) för perfekt AV-synkronisering

Tekniska data

Full strömförbrukning: 130 W

Strömförbrukning i standbyläge: 20W

Mått: 7,8 cm (H) 33,5 cm (B) 15,2 cm (D) (Gäller även strömförsörjningen)

Vikt: 3 kg; Strömförsörjning: 3,2 kg

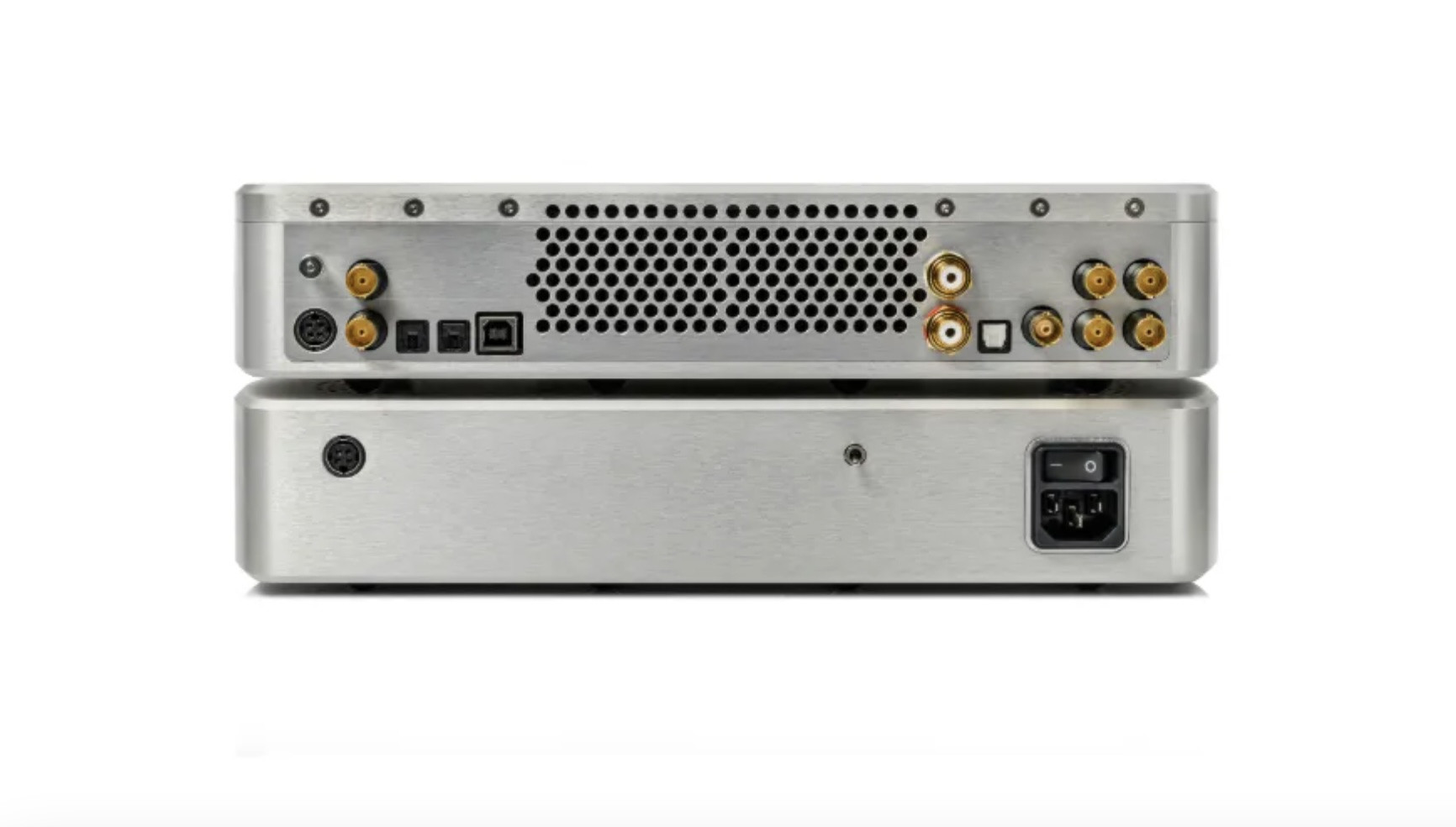

Digitala ingångar

2x BNC (eller dubbel BNC)
2x optisk
1x USB-B (galvaniskt isolerad)

Digitala utgångar

1x optisk 192 kHz
1x S/PDIF
2x Dubbel BNC-utgång med 768 kHz

Analoga ingångar

2x RCA

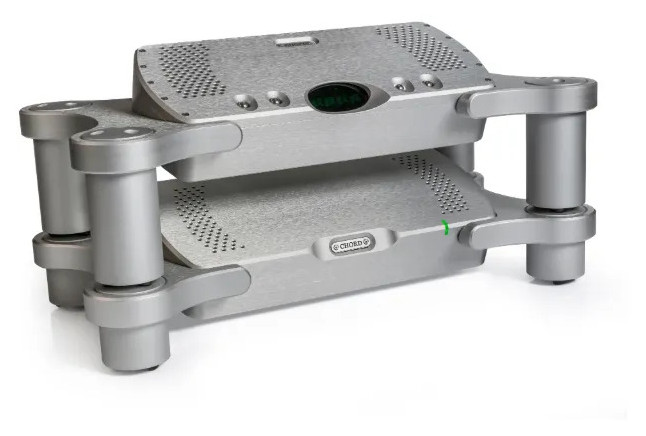

Observera: Det visade Choral Ensemble-stället säljs separat.
