Gryphon Helios Preamplifier without a power supply

Nätaggregatet som visas ingår inte och kan köpas separat.

Gryphon Helios markerar en ny nivå av audiofilprecision. Byggande på utvecklingen av Gryphon Pandora och tekniska framsteg från Gryphon Commander, kombinerar den årtionden av ingenjörskonst i en kompromisslös dual-mono-design. För lyssnare som söker högsta musikaliska renhet och maximal systemflexibilitet sätter Helios nya standarder – både ljudmässigt och tekniskt.

Design och konstruktion

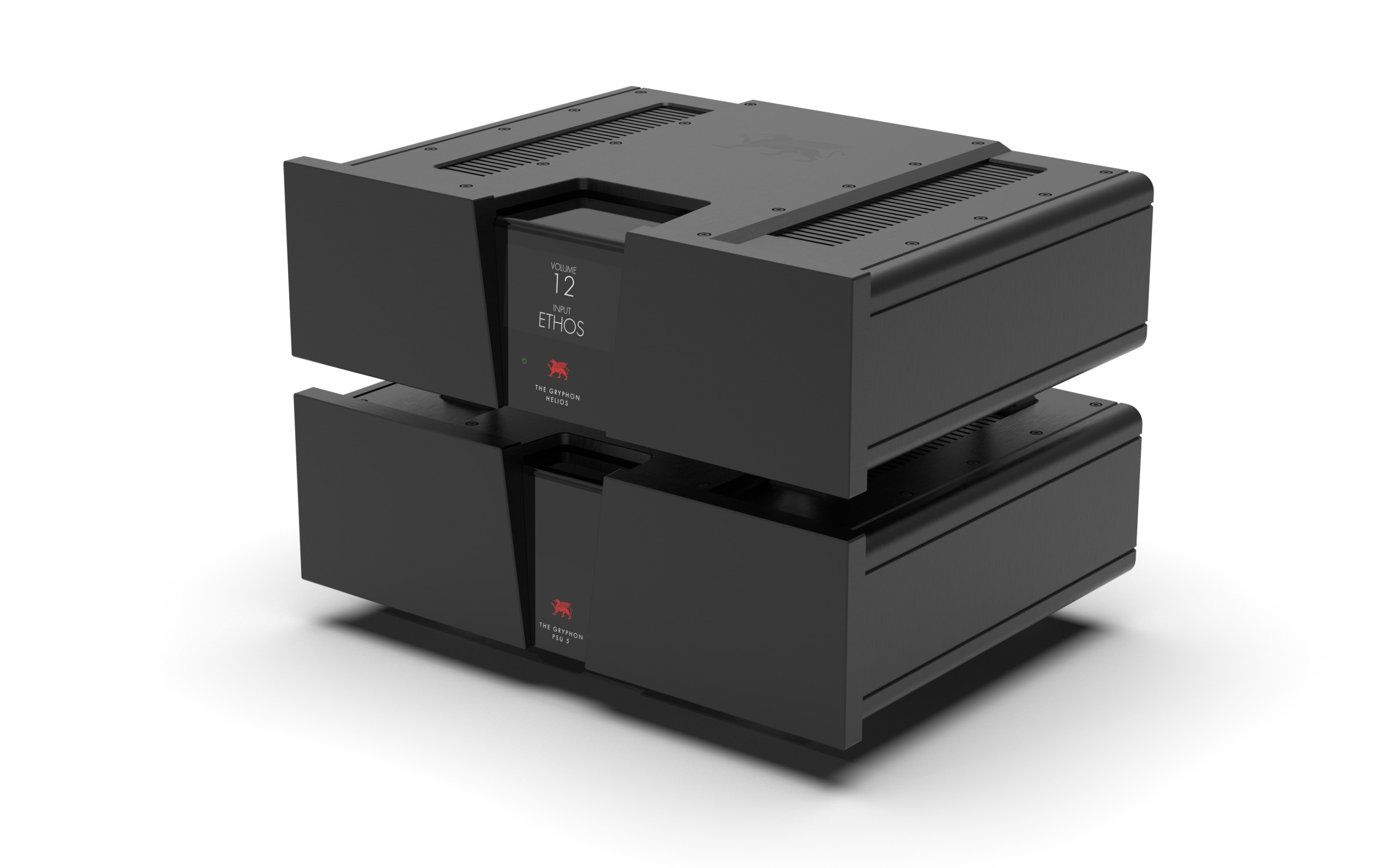

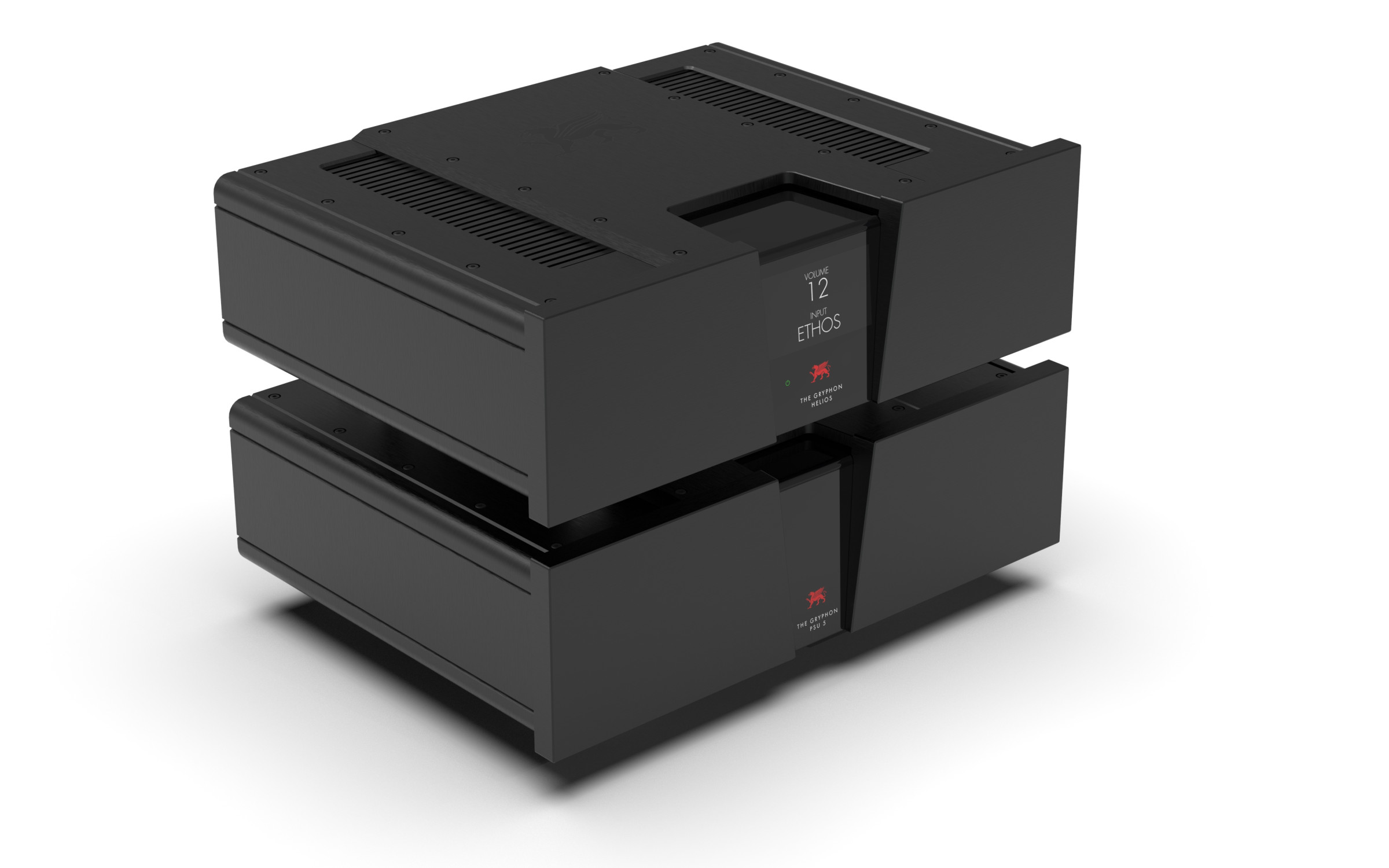

Det solidt konstruerade höljet, tillverkat av extruderad och CNC-fräst aluminium, följer Gryphons signaturdesign "Nordic Noir". Den karakteristiska frontpanelen i vattenfallsstil skapar en slående visuell signatur. I kombination med den separat tillgängliga nätaggregatet PSU 5 skapas ett harmoniskt helhetsintryck, ytterligare accentuerat av den ikoniska inverterade triangeln.

Designen följer en äkta dual-mono-konfiguration, där varje kanal är helt separat. Resonanskontrollerade materialtjocklekar, hårdanodiserade ytor och Gryphons egenutvecklade fötter optimerar mekanisk stabilitet och energiavledning. Resultatet är en noggrant kontrollerad driftsmiljö för de känsliga förstärkarstegen.

Signalrouting och förstärkartopologi

Kärnan i Helios finns en avancerad klass-A-ingångstopologi med exceptionellt brusfria dubbla JFET:er. Den helt symmetriska, dubbeldifferentiella signalvägen – konsekvent utan global negativ återkoppling – bevarar musikens naturliga energi och detaljer.

En exakt, mikroprocessorstyrd 85-stegs relädämpare hanterar volymkontrollen. Precisionsmotstånd och reläer med minimal kapacitans säkerställer linjära, reproducerbara inställningar och exakt kanalbalans. Fyrskiktade kretskort med upp till 70 µm koppar, kretskortsmonterade kontakter och extremt korta signalvägar bekräftar de kompromisslösa tekniska standarderna.

Strömförsörjning och gångreserv

Strömförsörjningen är baserad på två specialbyggda 65VA toroidtransformatorer – en för varje kanal. Detta kompletteras av en massiv kondensatorbank och extremt brusfria reglerade spänningar för förstärkarstegen, inklusive lokala shuntregulatorer.
Dessutom möjliggör den externa strömförsörjningen PSU 5 optimal rumslig och elektrisk separering av signal- och matningssektionerna.

Resultatet är en helt svart bakgrund mot vilken även de finaste ljuddetaljerna enkelt framträder.

Modularitet och anslutningsmöjligheter

Helios är kompatibel med Gryphons nuvarande modulära plattform. Två bakre platser möjliggör tillägg av DAC3-digitalmodulen och/eller PS3-phonomodulen. Detta gör att förförstärkaren flexibelt kan anpassas till individuella behov både vid köptillfället och senare.

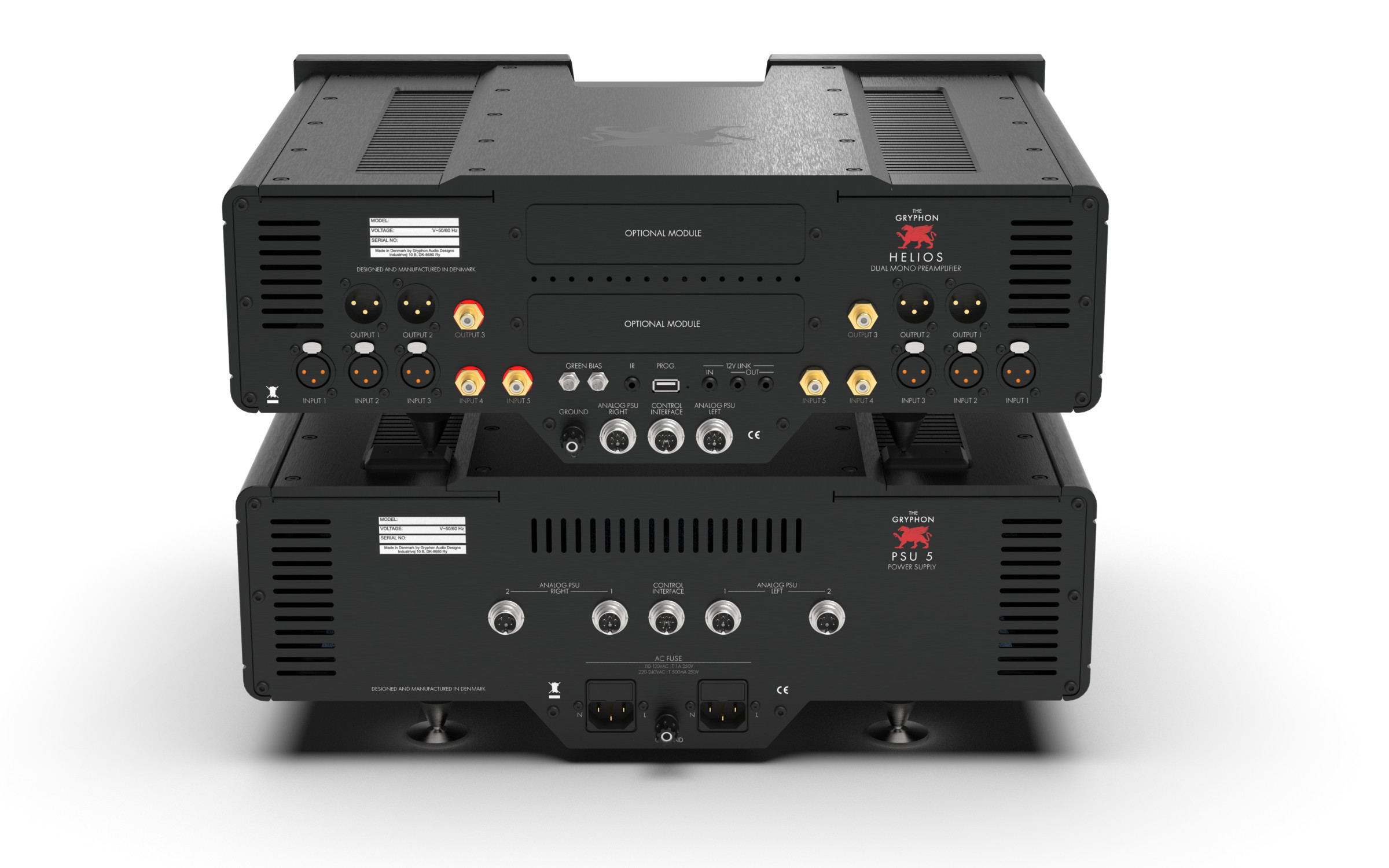

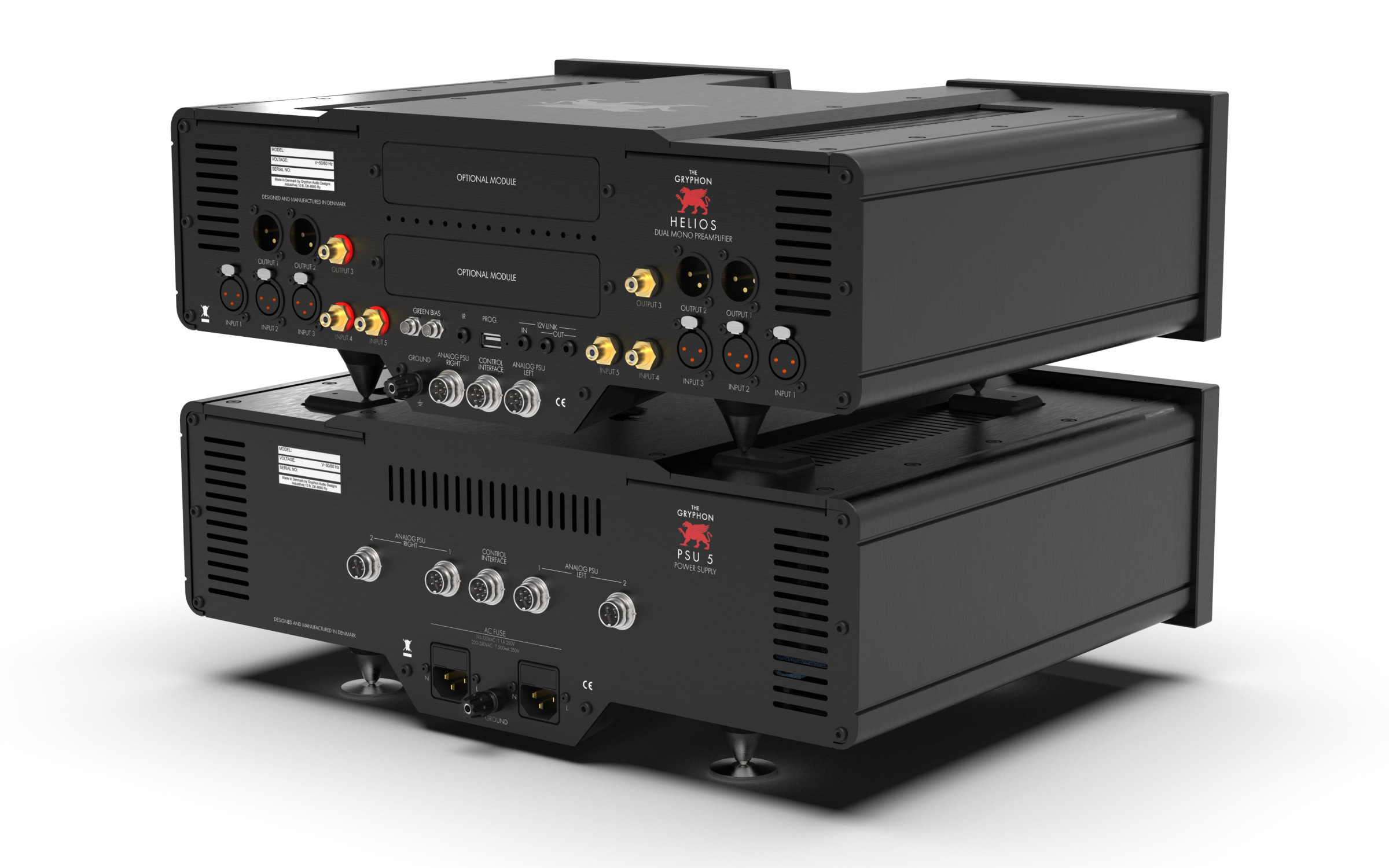

Tre balanserade XLR-ingångar, två XLR-utgångar, två högkvalitativa RCA-ingångar och en obalanserad huvudutgång erbjuder mångsidiga integrationsmöjligheter i krävande system. En fast AV-nivå kan också ställas in.

Användargränssnitt och drift

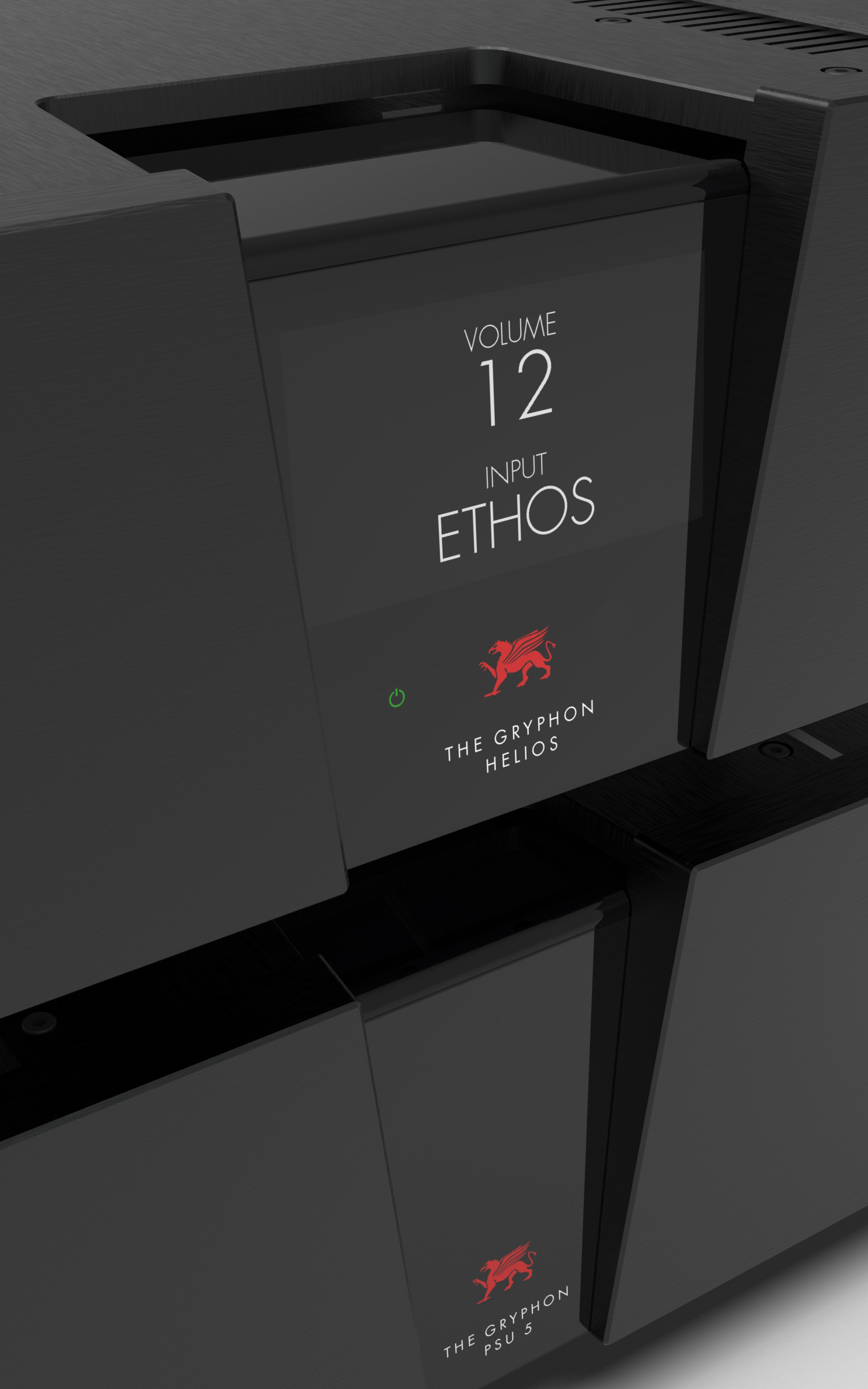

Gryphon Helios styrs via en 4,3-tums kapacitiv TFT-skärm inbäddad under en 4 mm tjock glaspanel. Menynavigeringen möjliggör bland annat justering av start- och maxnivåer, balans, källkänslighet, skärmens ljusstyrka och inställning av en fast AV-nivå.

Den integrerade Green Bias-kontrollen gör att Helios kan kommunicera med kompatibla Gryphon-slutsteg. Firmware-uppdateringar utförs enkelt via den bakre USB-porten.

Drag

• Elektronikdesign av Tom Møller
• Äkta dubbel-mono-konfiguration
• Ingen global negativ feedback
• Mikroprocessorstyrd 85-stegs relädämpare
• Ultrasnabb diskret klass-A-ingångsbuffert
• Symmetriskt, dubbeldifferentiellt klass-A linjesteg
• Fyrskiktade kretskort, upp till 70 µm koppar
• Kretskortsmonterade uttag för korta signalvägar
• Två specialtillverkade 65VA toroidtransformatorer
• 2 × 83 000 µF kapacitans, kanalseparerad
• Polypropylenkondensatorer för lokal avkoppling
• Separata strömförsörjningar för digitala och analoga sektioner
• Extremt brusfri, reglerad spänningsdesign
• Lokala shuntregulatorer för brusreducering
• Nätaggregat 5 med ytterligare DC-utgångar
• Valfri DAC3-modul (USB, 2× S/PDIF, AES/EBU, TOSLINK)
• Förgyllda Neutrik XLR-ingångar och -utgångar
• Förgyllda Gryphon RCA-kontakter med teflonisolering
• Fasta AV-nivåingångar
• Justerbar kanalbalans, start-/maxnivå
• IR-fjärrkontroll
• 12V trigger in/ut
• Grön bias-kontroll för Gryphon-effektförstärkare
• 4,3-tums TFT-pekskärm under 4 mm glas
• Uppdatering av firmware via USB-minne
• Separata höljen för strömförsörjning och förstärkarenhet
• Strömförbrukning i standby-läge = 0,5 W
• Design och tillverkning i Danmark

Tekniska data

• Ingångsimpedans (symmetrisk): 25 kΩ
• Ingångsimpedans (asymmetrisk): 12,5 kΩ
• Utgångsimpedans: 8 Ω
• Bandbredd (-3 dB): 0,1 Hz – 1,5 MHz
• Förstärkning: +18 dB
• THD+N: 0,003 % vid 1 kHz, svartvitt 10 Hz - 30 kHz (balanserad)
• Maximal utgångsnivå (balanserad): 20 Vrms
• Maximal utgångsnivå (obalanserad): 9,5 Vrms
• Maximal ingångsnivå (balanserad): 20 Vrms
• Maximal ingångsnivå (obalanserad): 10 Vrms
• Strömförbrukning: = 0,5 W (standby), ca. 90 W (viloläge, inkl. moduler)
• Nätspänning: 110–120 V eller 220–240 V
• Strömanslutningar: 2× IEC C14
• Skärm: 4,3" kapacitiv TFT under 4 mm glas
• Helios mått: 47,5 × 38,7 × 17,3 cm, 13,9 kg
• Mått PSU 5: 47,5 × 38,7 × 17,3 cm, 18,2 kg
• Frakt: Två lådor, vardera 58 × 57 × 28 cm
