Technics SU-R1000E-S Integrated Amplifier

Stereo integrerad förstärkare SU-R1000

Technics fortsätter att sträva efter det ideala ljudet genom att utmana nya ljuddimensioner som realiseras av en helt digital förstärkare.

Magnifik energi och dynamiskt ljud
En Technics heldigital förstärkare som har utvecklats och skjutit i höjden till nya höjder

JENO motor

Jitter är en viktig orsak till distorsion i digitala system och orsakas av felaktig timing i masterklockorna som används vid digital-till-analog konvertering. För att eliminera försämringen av ljud som orsakas av jitter har Technics utvecklat en original jitterreduktionskrets, som består av en klockgenerator i det brusformande systemet för att minska jitter i lågfrekvensområdet och en högprecisionsomvandlare för samplingsfrekvens för att undertrycka jitter i högfrekvensområdet. Således minskar den jitter på ett idealiskt sätt över hela frekvensområdet. Detta fungerar med original högprecisions PWM (Pulse Width Modulation) omvandlingskrets, optimerar brusformningshastigheten, graden och omkvantiseringstalet och PWM-graderingen, för att konvertera högupplösta signaler till PWM utan att orsaka skada till det dynamiska området. Dessa teknologier gör det möjligt för Technics digitala förstärkardesign att återge musikens naturliga och känsliga nyanser.

ADCT (Active Distortion Cancelling Technology)

Active Distortion Cancelling Technology som nyligen utvecklats av Technics extraherar och tar bort distorsion i effektsteget som genereras av högtalarens motelektromotoriska kraft och spänningsfall. På Hi-Fi-ljudmarknaden där ett obegränsat antal ljudsystem kan konfigureras genom att kombinera olika produkter, behöver avancerade ljudförstärkare optimalt driva en mångfald av högtalare. Active Distortion Cancelling Technology extraherar distorsion exakt genom att bestämma skillnaden mellan högtalarterminalens utgång och JENO-utgången och tillämpar sedan korrigering på den utgående digitala signalen, vilket korrigerar det konventionella digitala förstärkarsystemet. Detta ger kraftfull högtalardrivkraft och akustisk energi samtidigt som det erbjuder de överlägsna fördelarna med en digital förstärkare, såsom lågt brus, exakt ljudbild och expansiv ljudmiljö, oavsett vilken typ av anslutna högtalare.

Säkerställer låg ljudnivå, stabil strömförsörjning

Advanced Speed Silent Power Supply

SU-R1000 använder ett switchande strömförsörjningssystem för att säkerställa en stabil tillförsel av spänning och ström som krävs av den digitala förstärkaren. I ett konventionellt strömförsörjningssystem styrdes PÅ-tiden för kopplingsoperationen för att stabilisera spänningen, och detta gör att kopplingsfrekvensen fluktuerar i enlighet med belastningen, vilket resulterar i ett modulationsbrus som påverkar ljudkvaliteten. Advanced Speed Silent Power Supply har eliminerat detta brus genom att fixera switchfrekvensen i 400kHz-bandet. Dessutom tillhandahålls en Super Low Noise Regulator i ett senare skede. Detta förhindrar minskningen av regleringen till följd av den fasta omkopplingsfrekvensen och hindrar blandningen av bruskomponenter till höga frekvenser. Resultatet är en strömförsörjning med hög respons som ger bästa prestanda från den digitala förstärkaren.

Fyra oberoende strömförsörjningsenheter

I SU-R1000 har varje element som ingår i strömförsörjningen flitigt studerats och reviderats för högre ljudkvalitet. Dessutom finns fyra oberoende strömförsörjningsenheter för olika kretsblock för ytterligare förbättring av ljudkvaliteten. Eftersom SU-R1000 är en integrerad förstärkare består de interna kretsarna av ett förförstärkarsteg och ett effektsteg i en blandning av analoga och digitala kretsar. Phono-EQ-sektionen som bearbetar minimala analoga signaler är särskilt känslig för effekten av brus som överförs genom strömförsörjningsledningen. SU-R1000 använder separata strömförsörjningsenheter för de analoga kretsarna och digitala kretsarna i förförstärkarsteget. Den använder också separata strömförsörjningsenheter för höger och vänster kanal i effektförstärkarsteget som kräver stor elektrisk effekt. Med de fyra oberoende strömförsörjningsenheterna förhindrar SU-R1000 kraftledningsinducerade störningar mellan kretsblocken och realiserar ett högt S/N-förhållande och enastående separation.

Signalingångssektionen optimalt utformad för ljudåtergivning med hög renhet.
Utvecklingsåtagande för att skapa förstklassig ljudkvalitet.

Högkvalitativ digital/analog I/O-krets

Fonoingångssektionen och analoga ingångssektionen har en helt diskret kretsdesign. Technics har realiserat en idealisk, symmetrisk kretslayout och utfört noggrann inställning. De nya kretsarna förhindrar störningar mellan höger och vänster kanal och uppnår utmärkt kanalseparation. Dessutom använder phono-ingångssektionen och XLR-ingångssektionen helt balanserad överföring för att säkerställa hög renhet signalöverföring med minimal effekt av brus. USB-ingångskretsen i den digitala ingångssektionen är utrustad med en kondensator av högkvalitativ rubinglimmer och en kraftkonditionering med icke-magnetiska kolfilmsmotstånd för att blockera elektriskt brus t.ex. från en PC och för att minimera effekten av externt brus. A/D-omvandlaren innehåller ett högpresterande chip tillverkat av Asahi Kasei Microdevices (AKM) för A/D-konvertering med hög precision. Således återger SU-R1000 enastående ljudkvalitet från alla analoga eller digitala ingångskällor.

Chassi och design med hög styvhet

Styvheten i chassit har förbättrats avsevärt för att dämpa höljets vibrationer som också är en källa till buller. Det inre chassit har en dubbeldäcksseparerad struktur. På det övre däcket finns effektförstärkarsektionen som består av förstärkningskretsen och dess strömförsörjningskrets. Installerad på det nedre däcket är förförstärkarsektionen som består av den analoga ingångssektionen, inklusive phono-equaliser, och den digitala ingångssektionen samt strömförsörjningskretsarna för dessa kretsar. Inte bara de övre och nedre däcken utan även enskilda kretsblock är separerade från varandra av stålskärmar. Dessa stålskyddsplåtar fungerar också som förstärkningsplåtar för att stärka styvheten i hela chassit. På utsidan är frontpanelen 10 mm tjock medan sidopanelerna och topppanelen är gjorda av 6 mm tjocka alumitbehandlade aluminiumplåtar. De har också förbättrat styvheten och vibrationsmotståndet. Isolatorerna som stödjer chassit är gjorda av gjutjärn med utmärkta signaldämpningsegenskaper. Sammantaget förbättrar ovanstående delar och material kvaliteten på interna signaler och eliminerar effekterna av externa vibrationer på högsta nivåer.

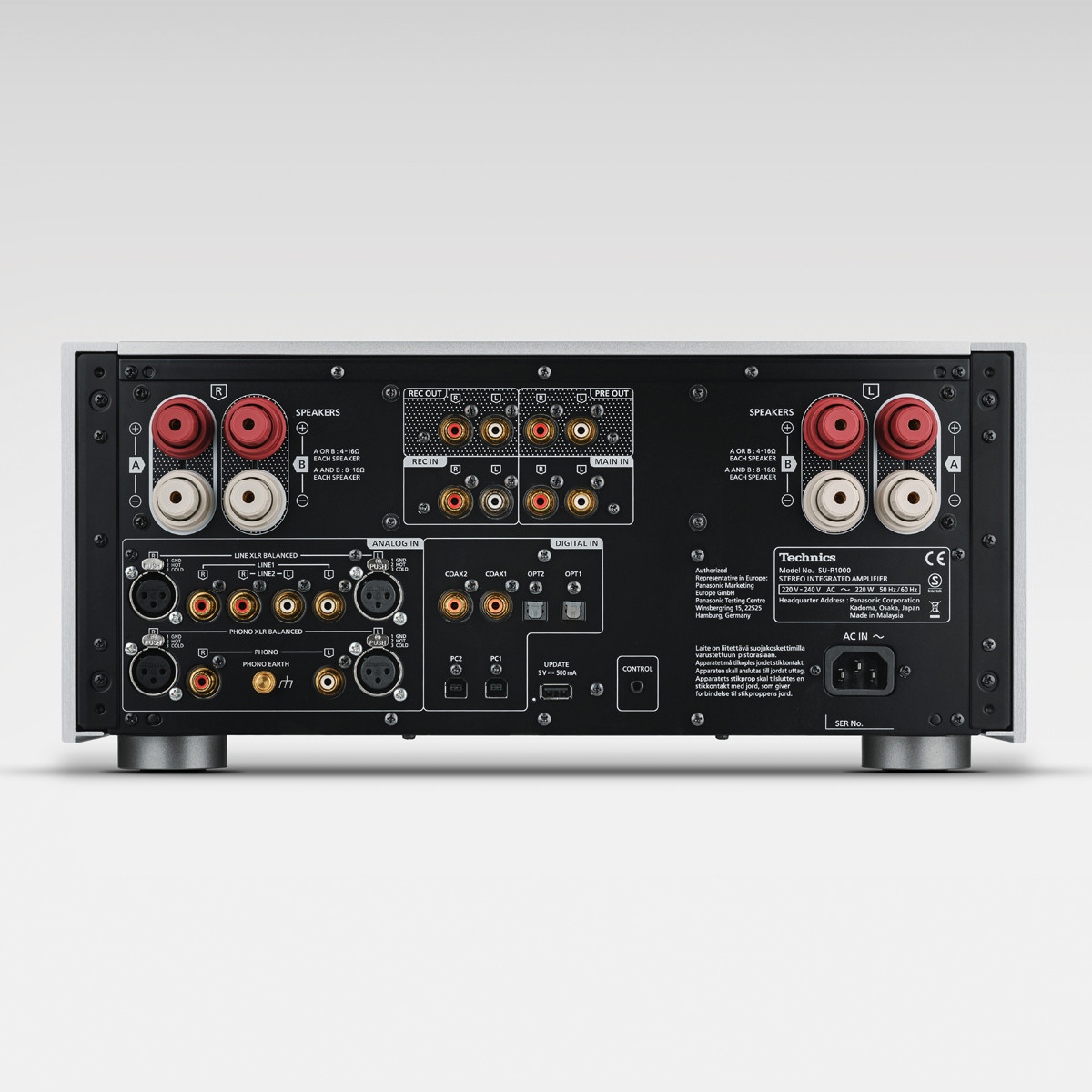

In- och utgångsterminaler gjorda av noggrant utvalda högkvalitativa delar

• Högtalarterminaler utformade för att möjliggöra anslutning av högtalarkablar med extra stor diameter
• Y-lug terminaler för att säkerställa tillförlitlig kabelanslutning
• Neutrik-tillverkade analoga balansingångsterminaler och PHONO XLR-ingångsterminaler (endast för MC)
• Analoga ingångar med guldpläterade, bearbetade mässingsdelar

Technics raffinerade design

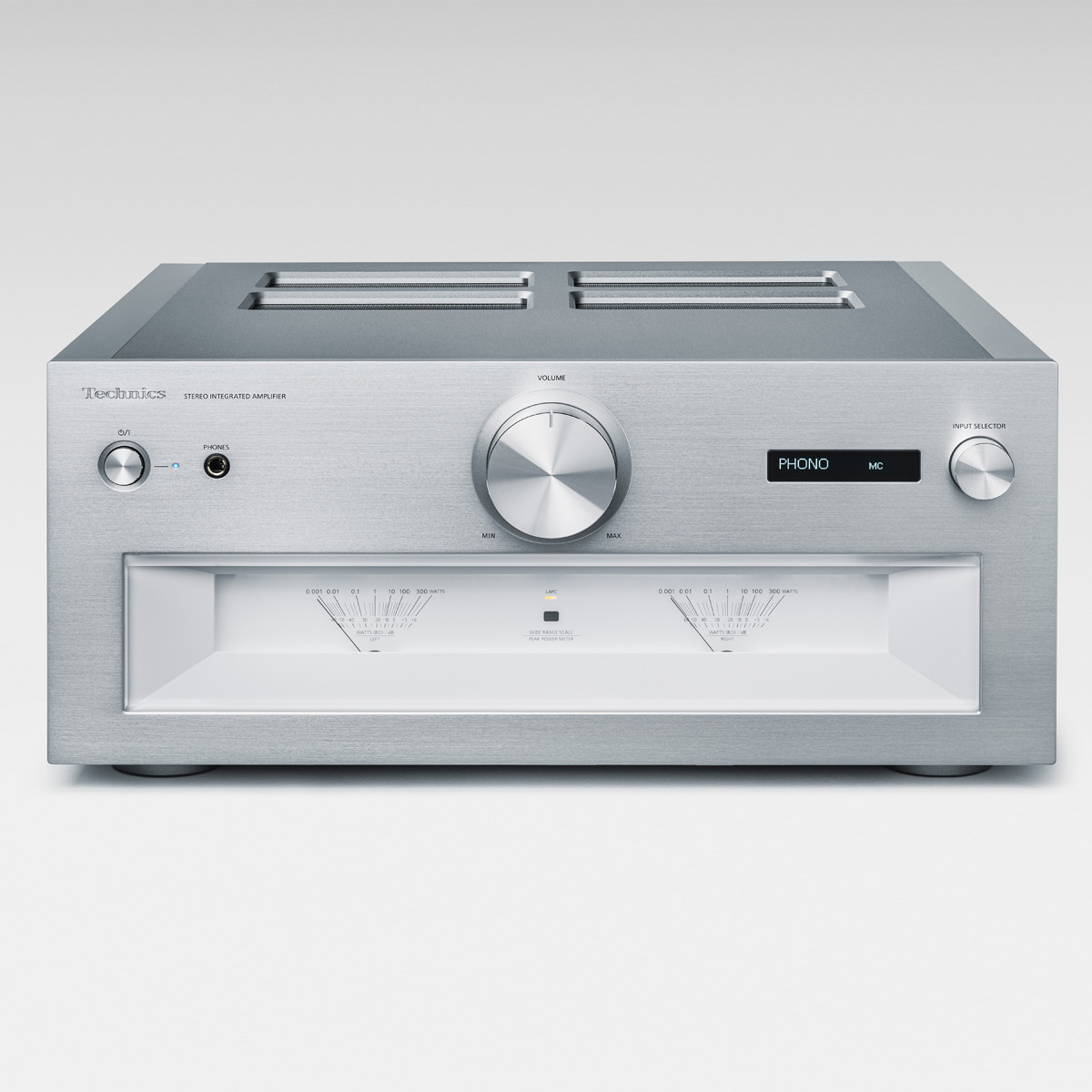

• Attraktiv frontpanel utsmyckad med högkvalitativ hårlinjeyta och utrustad med en ikonisk, stor mätare med dubbla nålar
• Volymratt och väljarratt gjorda av delar bearbetade av massiva aluminiumblock och spin-finished

Sammanslagning av analog teknologi och egen digital teknik.
Technics nya teknologier introducerar genombrott i världen av analogt ljud.

Intelligent Phono EQ

Den intelligenta Phono EQ monterad i SU-R1000 använder ljudkvalitetsförbättringsteknologin för DSP, som Technics har samlat på sig genom utvecklingen av LAPC, för att realisera hög ljudkvalitet som inte är möjlig med analog Phono-EQ. Denna teknik består av tre delar: 1. Exakt EQ Curve, 2. Crosstalk Canceller och 3. Response Optimizer. Dessa funktioner kan slås PÅ/AV för att passa användarens önskemål.

Exakt EQ-kurva – Möjliggörs av hybrid analog/digital kretsdesign

En exakt EQ-kurva uppnås med ett analogt-digitalt hybridsystem. Lågpassfiltret med hög förstärkning (LPF) utför analog bearbetning, medan höga frekvenser höjs efter A/D-konverteringen. Användningen av 40-dB LPF (lågpassfilter) i det analoga området undertrycker bitförlusten under digital filterbehandling, och höga frekvenser höjs med hög noggrannhet i den digitala regionen för att uppnå ett högt S/N-förhållande.

Överhörningsavbrytare - För mätning och förbättring av överhörningsegenskaper unika för varje patron

Denna funktion mäter överhörningskarakteristiken för den installerade kassetten genom att använda överhörningsmätsignalen som registrerats på kalibreringsposten som medföljer SU-R1000. Den utför sedan omvänd korrigering med den inbyggda DSP:n för att uppnå en betydande förbättring av överhörningskarakteristiken. Detta resulterar i en mer exakt ljudbild och en bredare ljudmiljö.

PHONO Response Optimizer - För korrigering av störningar i kassettens frekvensegenskaper

Den här funktionen mäter frekvensegenskaperna för den installerade pickupkassetten genom att använda en TSP-signal (Time Stretched Pulse) som registrerats på den medföljande kalibreringsposten och korrigerar karaktäristikstörningar. Den korrigerar effekten av impedansmatchning mellan pickup-kassetten och phono-equalizern för att avslöja kassettens verkliga ljudkvalitet. Denna teknik syftar till att förbättra ljudkvaliteten genom att undvika en väljare som en omkopplare i den högkänsliga phono-ingångslinjen för att ta bort risken för brusstörningar.

*Även om posten kan vara skev beroende på produktionsmetod eller dess egenskaper, klarade denna post testet för korrekt signalavläsning och skickas.
*Plåten kan vara skev beroende på lagringsmiljön i ditt hus. Observera att en kraftigt skev skiva inte bara kan störa mätningen utan också skada patronen.
