T+A DAC 200 D/A Converter

DAC 200
D/A-omvandlare

DAC 200 är den senaste medlemmen i en stor familj av avancerade omvandlare och förförstärkare. Dess kompletta konstruktion är ett tecken på T+A:s kompromisslösa dedikation till vetenskap och musik. Möjligheten att spela upp DSD 1024-filer och fullständig galvanisk isolering är bara två höjdpunkter som imponerande understryker prestandan hos DAC 200. DAC 200 är designad för att konvertera ett stort antal digitala format till verklighetstrogna analoga signaler och mata ut dem via de inbyggda hörlurarna eller analoga utgångarna.

De-jitter master klocka

T+A:s tro på oförfalskad musik innebär en enorm ansträngning för att eliminera de minsta störande influenserna. T+A de-jitter masterklockan utvecklades för att befria alla T+A DAC från sådana störande signaler, särskilt de som är ett resultat av användning med datorer. Dessa störningar, så kallade jitter, är minimala tidsförskjutningar i klockan som ändå har en negativ inverkan på ljudupplevelsen, såvida de inte tas bort innan konverteringen till analoga signaler.

De-Jitter Masterclock som utvecklats i Herford är det konsekventa audiofila svaret på jitter: I en flerstegsprocess undersöks de inkommande signalerna och även de starkaste jitterartefakterna tas bort. I det första steget erhålls en rå klocka från den inkommande signalen, som granskas i detalj av mikroprocessorer: signalen kopplas bara om till masterklockan om frekvenspositionen och stabiliteten uppfyller strikta minimikriterier. Om kriterierna inte uppfylls, rensas signalerna igen i en specialdesignad andra jitter-bugg med ett 2:a PLL-steg tills det kvarvarande jitter reduceras med en faktor 4.

Signaler som uppfyller renhetskraven frikopplas helt från ingångsjittern genom att växla till masterklockan och bearbetas av två exakt justerade kvartsoscillatorer. Varje oscillator är reserverad för en enda klockfamilj, vilket innebär att både den udda 44,1 kHz klockan upp till 354,8 kHz och den jämna 48 kHz klockan upp till 762 kHz täcks av masterklockan.

Path Separation Technology

T+A tror på att spela musik i sin renaste form. Det är därför de eliminerar även de minsta störande faktorerna under utvecklingen, hur minimala de än är. Den gemensamma bearbetningen av PCM- och DSD-filer i en omvandlare är precis en sådan störning: påstås obetydlig och ändå ha ett avgörande inflytande på ljudet. För att eliminera just detta inflytande skapades den unika T+A Path Separation Technology: För PCM och DSD används proprietära omvandlare speciellt anpassade för dina krav, som inte bara utesluter negativa ljudinfluenser, utan också utnyttjar potentialen i varje format optimalt.

Den fyrdubbla omvandlaren används för PCM-signaler, medan DSD-filer bearbetas av den globalt unika T+A True 1-bitars omvandlaren.

Omvandlare och filter

T+A True 1-bit-omvandlaren är också helt unik eftersom den bröt mot ett paradigm: Vanliga omvandlare bearbetar DSD-signaler genom att konvertera dem till PCM och spela upp dem via PCM-läge. Exakt denna omvandling motsäger T+A-övertygelsen och lade grunden för utvecklingen av den sanna 1-bitarsomvandlaren. Den bearbetar DSD-filer inbyggt utan några skadliga konverteringar och spelar upp dem helt orörda i den sanna 1-bitarsströmmen.

T+A-fyrdubbelomvandlaren tar hand om PCM-konverteringen. Dess dubbelsymmetriska krets med åtta 32-bitars BurrBrown-omvandlare kompenserar för tonala icke-linjäriteter i en omfattning över genomsnittet och låter det nästan obefintliga bruset sjunka med ytterligare 6 dB. Denna ansträngning resulterar i fantastisk dynamik och linjäritet med lika fantastisk frihet från distorsion.

Även om T+A tror på oförvanskad musikåtergivning, tillåter T+A in-house Bezier-filtret i fyrdubbla omvandlaren ljudegenskaperna att anpassas till individuell smak. Genom att använda dessa polynom skapas ett perfekt tidsdomänsvar för vart och ett av de 6 tillgängliga filtren, varav två är NOS-steg.

Galvanisk isolering DET

Den analoga ljudkvaliteten bestäms avgörande av den konsekventa separationen av den digitala och analoga delen. Döpt till Digital Analog Separation System, använder det Silicon Labs ultrasnabba digitala isolatorer för att galvaniskt isolera den analoga sektionen från den digitala sektionen. För att kunna upprätthålla isolering genom hela signalkedjan är även strömförsörjningsenheterna för de analoga och digitala signalvägarna helt galvaniskt isolerade.

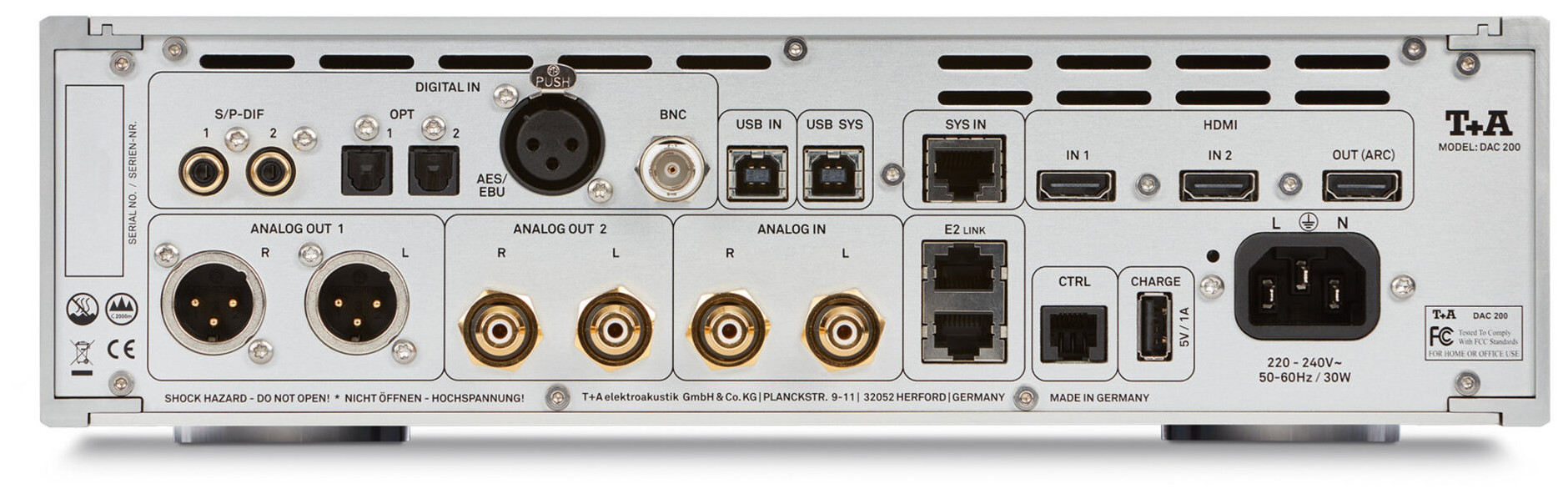

Ingångar, förförstärkare och utgångar

Inga begränsningar - detta är maximen som vägleder T+A när man definierar anslutningarna för DAC 200: Dess ingångar är lika universella som de är av hög kvalitet: USB-B-ingångarna är baserade på det nya högupplösta Thesycon-chippet, som bearbetar upp till DSD 1024. AES/EBU och BNC finns tillgängliga samt SP/DIF optisk och koaxial. T+A SYS Link upprättar den snabba signalanslutningen inom 200-serien via SYS IN-ingången. Två HDMI-ingångar (stereo) finns som tillval.

En klass A-förförstärkare byggd diskret i HV-teknik och det toppmoderna dubbla monoutgångssteget gör DAC 200 till en förstklassig förförstärkare som ger flera utgångar för alla behov. Balanserade XLR och obalanserade RCA-utgångar för vidare de analoga signalerna till effektförstärkare, hörlurar ansluts via en symmetrisk 4,4 mm Pentaconn hörlursutgång. Denna får sin signal från en speciell högpresterande hörlursförstärkare. Till skillnad från konventionella chiplösningar är detta helt diskret och speciellt designat för hörlurarnas krav. En HDMI-utgång (med Audio Return Channel (ARC) för att överföra HDMI-signalen är tillgänglig i det extra HDMI-kortet.
