Dali Phantom S-80 Built-In Speaker

Produktinformation

Den relativa kompaktheten hos PHANTOM S-80 gör den perfekt för alla placeringar i ditt ljudsystem eller hemmabio. Fram-, mitt-, bak- eller höglägen. Det kompakta och tunna skåpet erbjuder en full frekvensrespons som liknar den för en golvstående högtalare, men utan att offra värdefullt vardagsrumsutrymme. Den ger en kompromisslös ljudprestanda i väggen med användning av beprövad högtalarteknik. Detta inkluderar våra karakteristiska träfiberkoner, lågförlustgummiomslutning, solid MDF frontbaffel, vår signaturhybriddiskantmodul och vår överlägsna innovativa magnetdesign inklusive en SMC-stolp.

Alla modeller är byggda kring en roterbar hybriddiskantmodul, vilket gör dem enkla att installera för alla ljudanvändningar - oavsett om det är stereo, centerkanal eller surround.

Vi har optimerat den primära 8” träfiberbasen för både bas och mellanregister. I kombination med den roterbara hybriddiskantmodulen levererar den en tydlig och väldefinierad ljudåtergivning – inklusive en överraskande basprestanda. Detta säkerställer att PHANTOM S-180 verkligen sticker ut från mängden.

Den ultratunna 103 mm skåpdesignen passar in i nästan alla standardväggar.

Se PHANTOM S whitepaper (nedan) för ytterligare teknisk information.

Skåpsdesign

Den kompakta designen av PHANTOM S-80 passar in i de flesta vanliga väggar. Det var en utmaning att konstruera ett så grunt ryggskåp - bara 103 mm djupt - med ett så litet fotavtryck, och ändå uppnå den perfekta inre volymen för bashögtalaren.

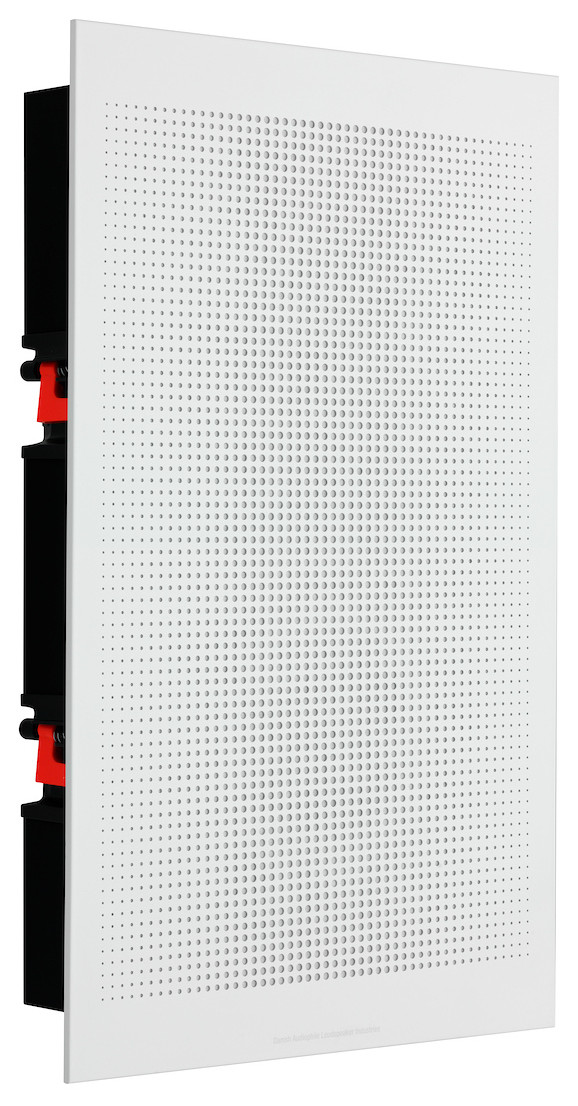

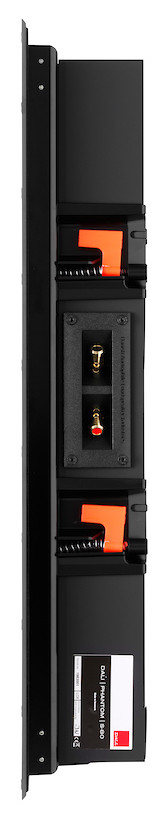

Skåpet är konstruerat av en solid MDF som håller det lättanvända dogleg-monteringssystemet och terminalerna. Fronten på PHANTOM S-80 integreras elegant med väggen via den omgivande extruderade aluminiumramen, och det magnetmonterade frontgallret bildar den visuella närvaron av PHANTOM S-serien.

Den diskreta, enkla, men moderna designen är icke-påträngande och samtidigt tilltalande för ögat.

SMC

På grund av dess överlägsna precision och minimala distorsion, valde vi att basera den primära bashögtalaren PHANTOM S-80 på magnetsystemet SMC (Soft Magnetic Compound) som ursprungligen utvecklades för EPICON-serien.

SMC har den unika förmågan att leverera mycket hög magnetisk konduktivitet och mycket låg elektrisk konduktivitet, och därigenom dramatiskt sänka effekterna av hysteres och virvelströmmar runt polstycket. På vanlig engelska: sänker distorsionsnivån dramatiskt. Samtidigt som de levererar alla önskade egenskaper hos ett bra magnetsystem.

Genom att omge SMC-polstycket med aluminiumringar och en 1,5” fyrlagers talspole uppnådde vi optimal kontroll, låg distorsion och hög effekthantering. Omringen med låga förluster och konstrukturen är optimerade för mellanregisterprestanda, och likaså dammskyddet. Dammskyddet som är mindre än vanligt har välvts utåt som en del av basens djupoptimering.

Allt detta kombinerat ger en hög bandbreddsåtergivning med fantastiska detaljer och förmågan att leverera välkontrollerad bas- och mellanregisteråtergivning.

Förare

Den specialutvecklade 8” bashögtalaren som används i PHANTOM S-80 är designad och optimerad för både bas och mellanregister. Vi valde att basera basens kärna på SMC-magnetsystemet som utvecklats för EPICON-serien. SMC valdes för sin unika förmåga att dramatiskt sänka nivån av distorsion.

Med 70 % större yta kan 8" bashögtalaren flytta mer luft och leverera ett högre ljudtryck vid mycket låga frekvenser jämfört med en traditionell 6½" bashögtalare. Allt detta samtidigt som det levererar detaljerad information, rikt mellanregisterljud och en full frekvensrespons som en traditionell golvhögtalare.

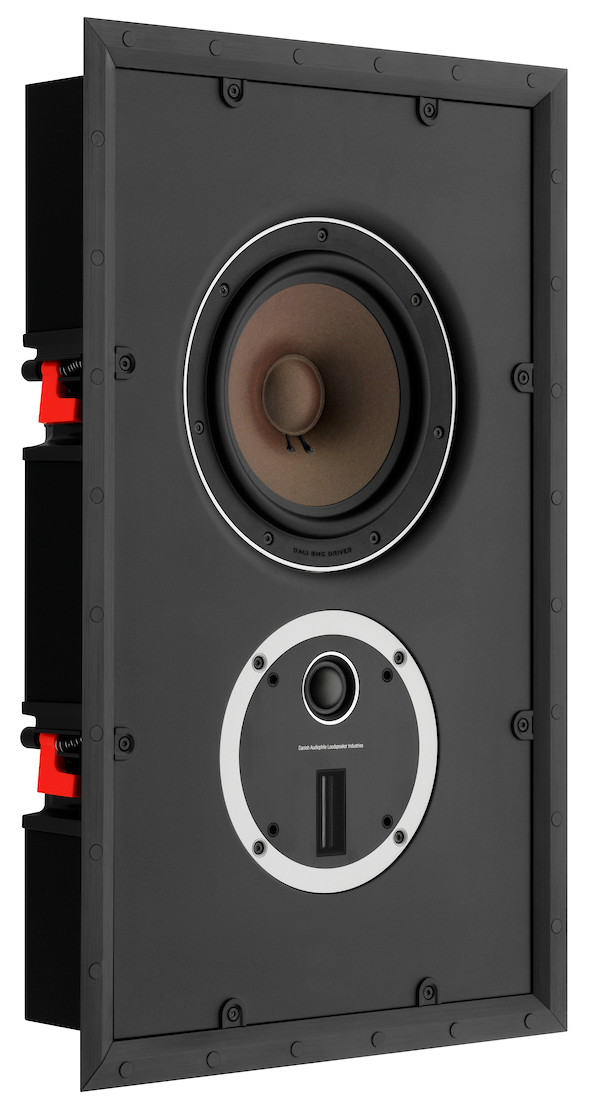

Den roterbara hybriddiskantmodulen i PHANTOM S-80 är den perfekta högfrekvenslösningen, eftersom den kombinerar en soft dome-diskant med en banddiskant. Detta säkerställer en fantastisk återgivning och spridning av de höga frekvenserna som överträffar andra diskantteknologier.

Både den mjuka kupolen och banddiskanten är fria från artefakter - t.ex. resonanser och höga Q-toppar - inom sitt arbetsområde. Hybriddiskantmodulen har en extremt jämn och bred horisontell spridning - ett av våra varumärken för ljuddesign. Även detaljerna på frontpanelen för diskantmodulen är designade för optimal horisontell spridning.

Egenskaperna för soft dome-diskanten är låg resonansfrekvens, hög effekthantering, extrema rörelser och exceptionellt utrymme för höga ljudtrycksnivåer.

Varumärket för magnetostatisk banddiskantband är en sann mästare inom horisontell distribution av höga frekvenser, och en suverän partner för soft dome-diskantens unika förmåga att återge frekvenser från 2 kHz och uppåt.

Installation

När du installerar PHANTOM S-80 i din vägg ska banddiskanten placeras i öronhöjd. Därför bestämde vi oss för att vända högtalaren "upp och ner" och byta om hybriddiskantmodulen och bashögtalaren. På så sätt kan vi få en mer traditionell monteringshöjd i linje med TV:n – istället för under TV:n.

Monterade så här har vi upplevt att de faktiskt låter bättre. Integrationen med rummet och främst med golvet förbättras, och basprestandan är bättre.

Vi vände också på hybriddiskantensmodulen i PHANTOM S-80 för att hålla domediskanten nära mellanregisterbasen. Detta säkerställer en optimal övergång från bashögtalaren till den del av diskanthögtalaren som hanterar de lägsta frekvenserna. Det fysiska avståndet mellan dessa drivrutiner är optimerat för bästa summering av bas- och diskantutgången.

När du monterar PHANTOM S-80 horisontellt som en mittkanal, se till att placera banddiskanten så nära öronhöjd som möjligt. Detta beror på bandets dispersionsegenskaper. Eftersom den är en mästare på högfrekvensspridning på det linjära planet är den mindre kapabel att sprida de höga frekvenserna på det vertikala planet. Det är här dome-diskanten utmärker sig och varför domen bör placeras lägre än bandet i detta scenario.

Kort sagt: Håll dome-diskanten nära mellanregisterbasen och bandet så nära öronhöjd som möjligt.

Bred spridning

Genom att designa våra drivrutiner för bred spridning gör vi våra högtalare lätta att integrera i alla rum, vilket ger ett mjukt och välintegrerat ljud för en bredare lyssningsposition.

Denna teknik är perfekt för PHANTOM S-80, eftersom den alltid monteras i plan mot en vägg.

Att arbeta med off-axis-optimeringen säkerställer att lyssnaren får en stor sweet spot där ljudbilden är perfekt, men säkerställer också högkvalitativt ljud bort från den centrala sweet spot.

Genom att optimera ljudsignalen för off-axis distribution kommer både den direkta signalen och den reflekterade signalen att ha samma höga kvalitet. Detta innebär en konsekvent hög ljudkvalitet över ett mycket bredare lyssningsområde.

Den enhetliga spridningen över ett brett utbud av lyssningsvinklar säkerställer en jämn, enhetlig energifördelning i lyssningsrummet, vilket är en annan avgörande faktor för en sammanhängande och välbalanserad tonalitet.

DALI Phantom S-80 Specifikationer

Produktserie PHANTOM
Frekvensområde (+/-3 dB) [Hz] 59 - 25 000
Känslighet (2,83 V/1 m) [dB] 88,0
Nominell impedans [ohm] 6
Maximal SPL [dB] 108
Rekommenderad förstärkareffekt [W] 40 - 200
Delningsfrekvens [Hz] 2 800 / 15 000
Hybrid diskantmodul, superhög frekvens. drivrutin, membrantyp
Hybrid diskantmodul, Högfrekvent drivenhet, Antal 1 x 17 x 45 mm
Hybrid diskantmodul, högfrekvent drivenhet Membrane typ Ribbon
Högfrekvensdrivare, Antal 1 x 28 mm
Högfrekvensdrivare, membrantyp Soft Textile Dome
Lågfrekvensdrivrutin, kvantitet 1 x 8'
Lågfrekvensdrivare, Träfiberkon av membrantyp
Kapslingstyp Closed Box
Anslutning Ingång Enkeltråd
Rekommenderad placering i väggen
Center / Soundbar
Mått (HxBxD) [mm] 648 x 403 x 110
Utskärningsmått (HxBxD) [mm] 615 x 370 x 103
Tillbehör medföljer manual
Utskuren mall
3 mm insexnyckel
Vikt [kg] 13,5
