JL Audio CR-1 Active Crossover for Subwoofers

Låg/hög pass individuellt justerbar (30-150Hz)

Balanserade/obalanserade in-/utgångar

Q-faktor justerbar för filterdämpning

Valbar lutning (12/24dB/oktav)

Linkwitz-Riley-filter med hög precision

Marklyft och mute

Bypass-läge för stereo- och flerkanalsväxling

Det ultimata verktyget för subwooferintegration

För de få lyckliga som har hört en riktigt välintegrerad subwoofer i ett högkvalitativt ljudsystem, de vet att inverkan kan vara utomordentligt djupgående. Naturligtvis förväntar man sig med rätta en förbättring av basomfånget, men de flesta är ännu mer förvånade, till och med chockade, över den förändring som sker i återgivningskvaliteten hos huvudhögtalarna. Dessa öppnar upp enormt ljudmässigt och levererar högre dynamik, bättre bildåtergivning och fler detaljer, speciellt vid låga volymer. Många beskriver detta som den största högtalaruppgraderingen de någonsin har gjort.

Under åren har vi kalibrerat många subwoofersystem i mycket kritiska lyssningsmiljöer och vi har varit frustrerade över begränsningarna hos de aktiva delningsfilter vi har arbetat med. Vi var trötta på att hantera "trubbiga verktyg" och kände att ett verktyg med högre precision behövdes. Så vi utvecklade den aktiva crossover CR-1. Rätt placerad möjliggör CR-1 en lyssningsupplevelse där subwoofern och huvudhögtalarna – oavsett tillverkare – blir ett och ger en sammanhängande och övertygande återgivning.

Den aktiva subwoofern crossover CR-1 har utvecklats av audiofiler för audiofiler. Vi tycker att den är oöverträffad, och erbjuder en kraftfull kombination av subwoofer/satellitjusteringsmöjligheter och ett totalt engagemang för analog signalrenhet.

CR-1 är byggd kring två banker av precisions Linkwitz-Riley lågpass- och högpassfilter. Flerstegs D/A-omvandlare med monolitisk kvotjustering används för att anpassa filterfrekvenserna för den analoga kretsen. Detta ger överlägset spårningsbeteende och mycket mer exakt balans mellan vänster och höger kanal jämfört med traditionella metoder.

En annan unik egenskap hos CR-1 är roll-off av varje filterbank. Dessa dämpningskontroller förbättrar summeringen avsevärt över delningsområdet genom att kompensera för frekvensresponsen för varje högtalarsystem. I mitten av frontpanelen, en enda intuitiv vridkontroll möjliggör snabb justering av den relativa nivån mellan subwoofern(arna) och huvudhögtalarna.

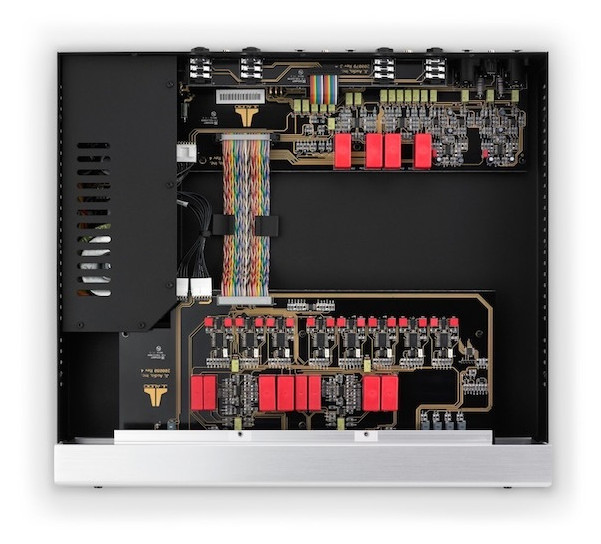

För att minimera distorsion och brus använder CR-1 förstklassiga komponenter i sina helt analoga ljudkretsar: precisionsmotstånd på 1 %, operationsförstärkare med JFET-ingång, polypropenfilm- och filmkondensatorer och metalliserade polypropenfilmkondensatorer, för att nämna några.

CR-1:s in-/utgångsdesign gör den lika anpassningsbar till studio-, mastering-sviter eller audiofila tvåkanalsuppspelningsmiljöer. För att passa system med dubbla lägen, erbjuder vi även en bypass-funktion som tillåter pass-through från en dedikerad "hanterad basingång" på bakpanelen till CR-1:s subwooferutgångar. Detta gör det enkelt att byta från tvåkanaligt till flerkanaligt läge.

avrättning

• Borstad aluminiumfront i silver, svart stomme

Möblering

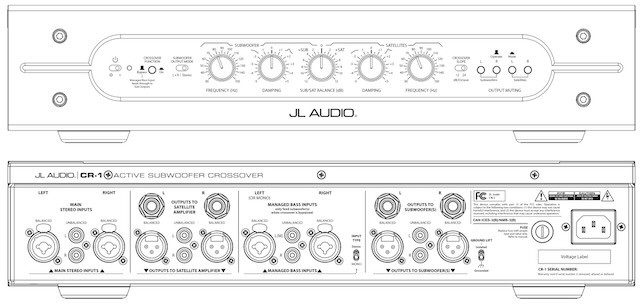

• Crossover-lägen: Bypass eller On, valbara via frontpanelsbrytare
• Subwooferns utgångslägen: Mono L+R eller Stereo, valbara via frontpanelsbrytare
• Delningsfrekvensområde: 30Hz - 150Hz, variabel med oberoende högpass- och lågpassfilterfrekvenskontroller på frontpanelen
• Subwoofer/satellitbalanskontroll: +/- 12dB, helt variabel via frontpanelvredet
• Filterdämpning:
  Q: 0,3 - 1,4 @ 12dB/oktav, via frontpanelvredet
  Q: 0,16 - 4,0 @ 24dB/oktav, via frontpanelvredet
• Lutning(er): 12dB/oktav eller 24dB/oktav, Linkwitz-Riley kan väljas via frontpanelomkopplare
• Output Mute: Oberoende för varje utgång, via frontpanelens tryckknappsbrytare
• Marklyft: isolerad/jordad, via strömbrytare på baksidan

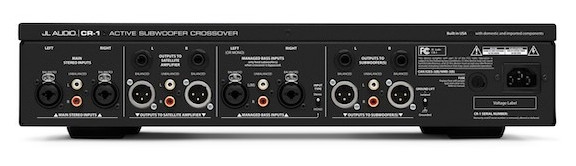

• Huvudstereeingångar, obalanserad L/R: (2x RCA/Cinch-uttag). Balanserad L/R (2x XLR/TRS combo-jack)
• Hanterade basingångar, obalanserad L/R: (2x RCA/Cinch-uttag). Balanserad L/R (2x XLR/TRS combo-jack)
• Satellitutgångar, obalanserade (2x RCA/cinch-uttag). Balanserad (2x TRS-uttag, 2x XLR-uttag)
• Satellitutgångar, obalanserade (2x RCA/cinch-uttag). Balanserad (2x TRS-uttag, 2x XLR-uttag)
• Subwoofer linjeutgångar, obalanserade: L/R: (2x RCA/cinch-uttag). Balanserad V/H: (2x TRS-uttag, 2x XLR-uttag)

Tekniska specifikationer

• Max. inspänning: 8V rms (+ 18dBv )
• Ingångsimpedans obalanserad: 50kO. Balanserad: 20kO
• Max. utspänning: 8V rms (+ 18dBv )
• Utgångsimpedans obalanserad: 150O. Symmetrisk: 300O
• Distorsion: < 0,002 % vid 8V rms / 10kO , 20Hz - 20kHz, 90kHz bandbredd
• Kanalseparation: >80dB vid 1kHz
• Lågpassfrekvensrespons: +0/-1dB
• High Pass Frequency Response: +0/-1dB
• Strömförbrukning: 30W
• Mått: (H x B x D): 97 x 442 x 398 mm.
  Installation i ett 19-tumsställ är möjligt med de medföljande monteringsfästena
• Vikt: 10 kg
