SPL - Sound Performance Lab Elector - Version 1.1 Analog Preamplifier

SPL - Elector - Version 1.1

Den senaste utvecklingen kring SPL Elector tillkännages med glädje - version 1.1 är nu tillgänglig. I denna nya hårdvarurevision kan användare förvänta sig några anmärkningsvärda uppdateringar. Särskilt anmärkningsvärda är de välkända funktionerna 'Slave Thru' och 'Home Theatre Bypass', som redan används framgångsrikt i Director Mk2.2.

Version 1.1 av Elector integrerar två par stereoutgångar som är speciellt designade för att ansluta effektförstärkare eller aktiva högtalare. Ett par utgångar finns med XLR-kontakter, medan det andra paret är utrustat med RCA-utgångar. Trots de olika anslutningarna sänder båda paren samma utsignal. Volymen regleras centralt via en stor volymkontroll på Elector. Detta öppnar för möjligheten att mata ett par högtalare via en av stereoutgångarna, medan den andra utgången kan användas för en subwoofer. Uppspelningsvolymen justeras samtidigt för båda stereoutgångarna via den centrala volymkontrollen.

En anmärkningsvärd egenskap hos Version 1.1 Elector är användningen av DIP-switchar på baksidan av enheten. Dessa gör att volymkontrollen för cinch- och XLR-utgångarna kan stängas av separat. Detta läge, känt som 'Slave Thru', kan användas för att ansluta till exempel en hörlursförstärkare med egen volymkontroll.

En annan imponerande ny funktion är "Home Theatre Bypass", som är tillgänglig från hårdvaruversion 1.1. Denna funktion gör att Elector kan användas tillsammans med ett flerkanaligt hemmabiosystem. L- och R-kanalerna i detta hemmabiosystem kan enkelt anslutas till ingång 6 på Elector. Om 'Home Theatre Bypass' är aktiverad (DIP 4), påverkas signalen opåverkad av volymkontrollen på Elector.

Sammanfattningsvis erbjuder SPL Elector i hårdvaruversion 1.1 en rad inställningar via en fyrvägs DIP-switch. Detta möjliggör justeringar som att fixa nivåerna för RCA- och XLR-utgångar, styra AMP CTL-anslutningen och 'Home Theatre Bypass' för ingång 6.

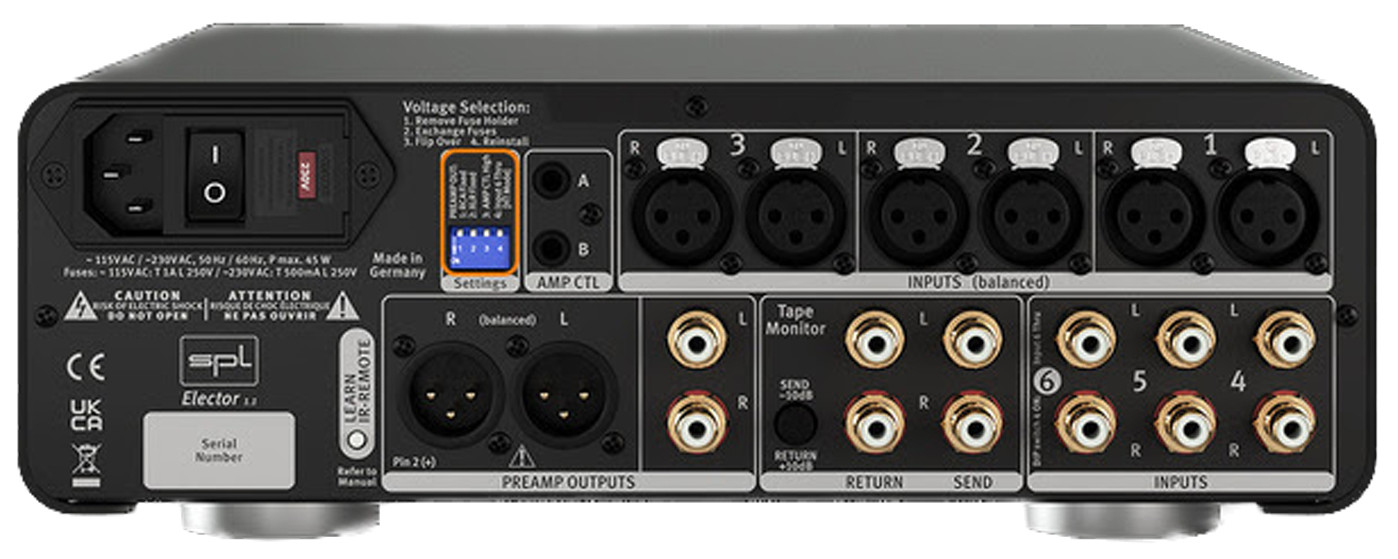

Uppdateringen till hårdvaruversion 1.1 kan identifieras av "Elector 1.1"-etiketten i det nedre vänstra hörnet av enhetens bakpanel och av fyrvägs DIP-omkopplaren. Det bör dock noteras att denna hårdvarumodifiering inte kan eftermonteras till tidigare versioner av Elector.

Teknisk information sammanfattad

Stereoutgångspar: Elector version 1.1 är utrustad med två stereoutgångspar, som kan användas för att ansluta effektförstärkare eller aktiva högtalare.

Anslutningar: Ett par utgångar är försedda med XLR-kontakter, medan det andra paret har RCA-utgångar. Båda paren bär samma ljudsignal.

Volymkontroll: Uppspelningsvolymen för båda stereoutgångarna ställs in med en stor volymkontroll på elektorn.

Slave-thru-funktion: Volymkontrollen för cinch- och XLR-utgångar kan kopplas separat från signalvägen med hjälp av DIP-omkopplare på baksidan av enheten, till exempel för att ansluta en hörlursförstärkare med egen volymkontroll.

Home Theater Bypass: Från och med hårdvaruversion 1.1 tillåter Elector användningen av "Home Theatre Bypass" som tillåter anslutning till ett flerkanaligt hemmabiosystem. Signalen från L- och R-kanalerna i detta system ansluts direkt till Elector's Input 6 och påverkas inte av Electors volymkontroll.

Fyrdubbla DIP-switchar: Hårdvaruversionen 1.1 Elector är utrustad med en fyrdubbel DIP-switch som tillåter följande grundläggande inställningar:

• DIP-omkopplare 1 – RCA Fixed: justerbarhet av nivån på RCA-FÖREAMP-UTGÅNGAR.
• DIP-switch 2 – XLR Fixed: justerbarhet av nivån på XLR PREAMP OUTPUTS.
• DIP Switch 3 - AMP CTL High: Växlar AMP CTL-stiftet mellan låg och hög ström.
• DIP Switch 4 - Input 6 Thru [HT Mode]: Aktivera Home Theater Bypass för Input 6.

Identifiering av maskinvaruversion: Den uppdaterade hårdvaruversionen kan identifieras av etiketten "Elector 1.1" i det nedre vänstra hörnet på bakpanelen och av 4-vägs DIP-omkopplaren.

Observera att denna hårdvaruändring inte kan eftermonteras till tidigare versioner av Elector.
