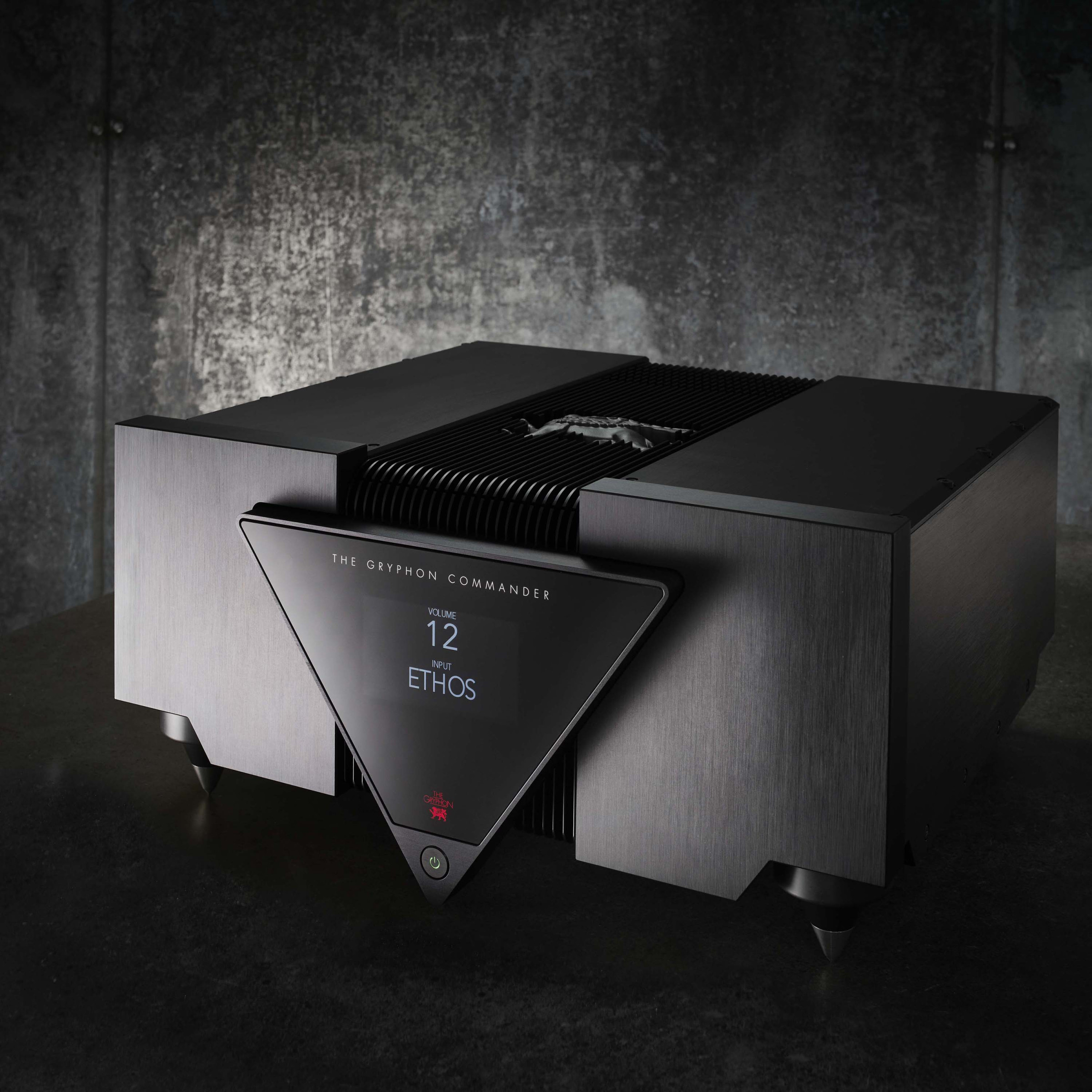

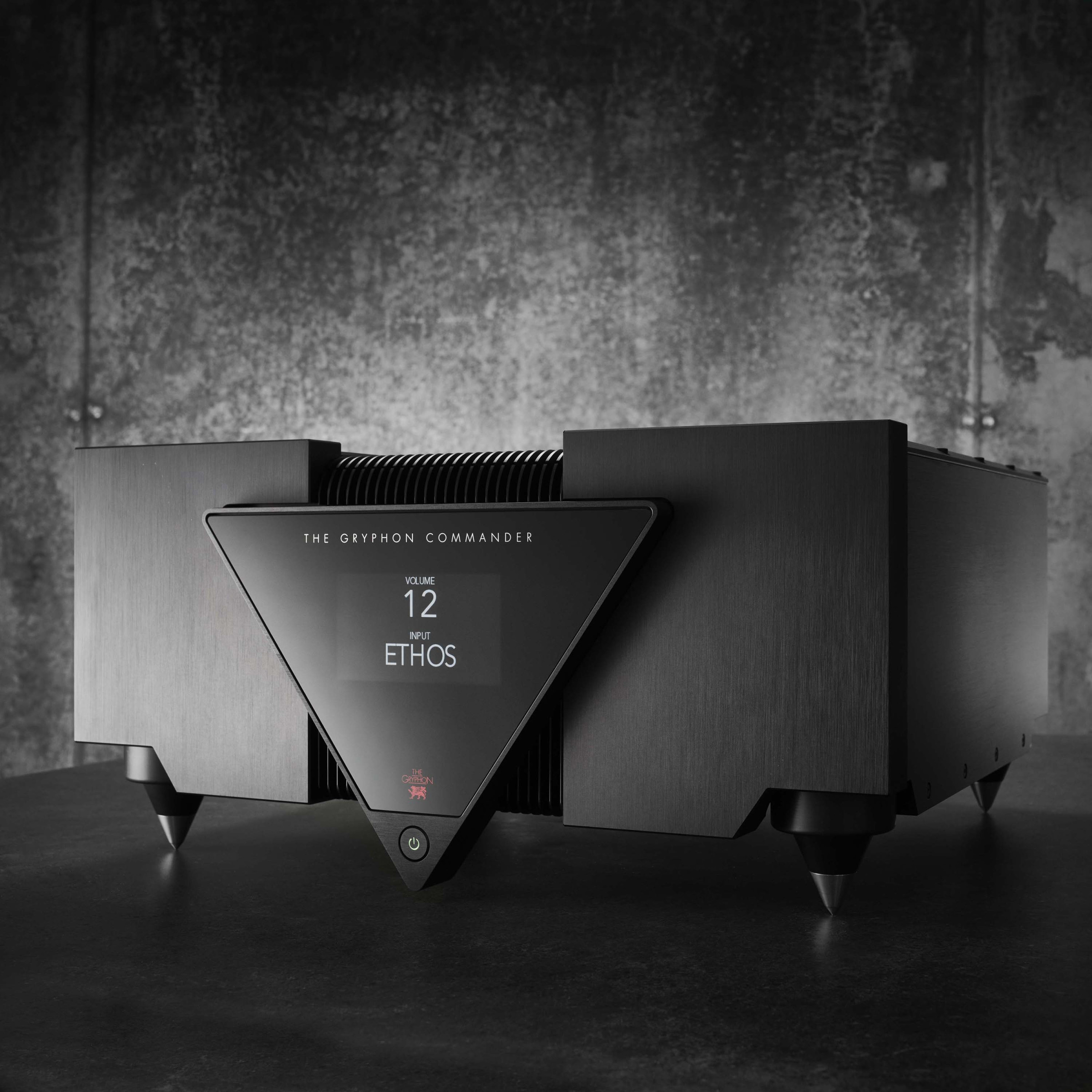

Gryphon Commander Preamplifier with Commander PSU

Preamplificador Commander con fuente de alimentación Commander

Cómo Gryphon construyó el preamplificador perfecto

Desde que se fundó la empresa hace casi 40 años, la filosofía de Gryphon Audio Designs de Dinamarca se ha mantenido constante: la búsqueda incesante de la perfección sonora sin compromisos comerciales en diseño, construcción o costo. Todos los productos Gryphon están diseñados con el mismo espíritu perfeccionista: ingeniería sin concesiones al servicio de la música. La impecable calidad de construcción se complementa con nuestra estética 'Nordic Noir' original y extremadamente refinada y la absoluta simplicidad de operación.

El Commander es la culminación de cuatro décadas de filosofía, objetivos de diseño y conocimientos de ingeniería de Gryphon: el preamplificador más avanzado jamás construido. El punto de partida del Commander fue el extraordinario Pandora de Gryphon, ampliamente considerado como uno de los mejores preamplificadores del mundo. El Commander comparte el diseño dual mono del diseño de Pandora con un chasis separado para los circuitos de señal y alimentación. Se ha conservado el búfer de entrada Clase A de extremo único de Pandora, ya que ofrece la ventaja convincente de enrutar la señal a través de la menor cantidad posible de componentes eléctricos (dos transistores, dos transistores y una sola resistencia), lo que da como resultado una interfaz excepcionalmente transparente, rápida, natural y abierta. conductores de sonido. Ninguno de los dos preamplificadores funciona con retroalimentación negativa global.

Por supuesto, el Commander ofrece grandes avances en muchas áreas que son importantes para el sonido. Esto incluye una referencia de voltaje de ruido extremadamente bajo y alta precisión junto con los reguladores de serie analógicos que alimentan las etapas del amplificador. ¡La referencia de voltaje del Commander tiene aproximadamente 50 veces menos ruido que la ya excelente referencia utilizada en Pandora! Un par de fuentes de alimentación lineales completamente discretas alimentan los circuitos analógicos de cada canal, mientras que una tercera alimenta los circuitos de control digital. Separación mecánica absoluta y aislamiento eléctrico entre secciones digitales y analógicas.

El acabado inconfundible del Gryphon Commander y el amplificador de potencia Apex que lo acompaña simboliza la autoridad y la vitalidad de su reproducción musical, que establece nuevos estándares en aspectos tan importantes como la sincronización, el control de graves, la expansión dinámica y la transparencia. La fuente de alimentación del Commander incluye cuatro transformadores toroidales personalizados, dos por canal estéreo, diseñados para un ruido mínimo. Dos de estos (uno por canal) alimentan los circuitos de preamplificación dual mono, mientras que el segundo par está reservado para los próximos componentes fuente de Gryphon, lo que garantiza una ruta de actualización a prueba de futuro.

El uso extensivo de componentes de gabinete de aluminio proporciona una base sólida para el rendimiento, lo que da como resultado un gabinete extremadamente fuerte y libre de resonancia que minimiza los daños tanto mecánicos como eléctricos y brinda condiciones de trabajo óptimas para el delicado circuito amplificador del Commander. Único en el Commander es la placa inferior amortiguada por capas, un "sándwich" de tres capas individuales de Kerrock, betún y acero, que reduce la resonancia a un mínimo absoluto. Todas las placas de amplificadores y fuentes de alimentación analógicas flotan sobre esta placa base en aisladores especialmente diseñados, lo que proporciona un entorno prístino y casi libre de vibraciones para los delicados circuitos del Commander. Un cuarteto de Gryphon Atlas Spikes debajo de cada controlador acerca aún más el control de resonancia a la perfección teórica.

No hace falta decir que cada parte del Commander es de lo mejor: desde las resistencias de ultraprecisión Charcroft Audio utilizadas en el control de volumen, hasta los condensadores de película Mundorf MCap® ZN de gran tamaño y calidad superior, especificados para el desacoplamiento de la fuente de alimentación local, hasta los cuatro Transformadores toroidales de 36VA hechos a la medida: no se ha escatimado en gastos para garantizar un rendimiento y una calidad de construcción que definen el estado del arte.

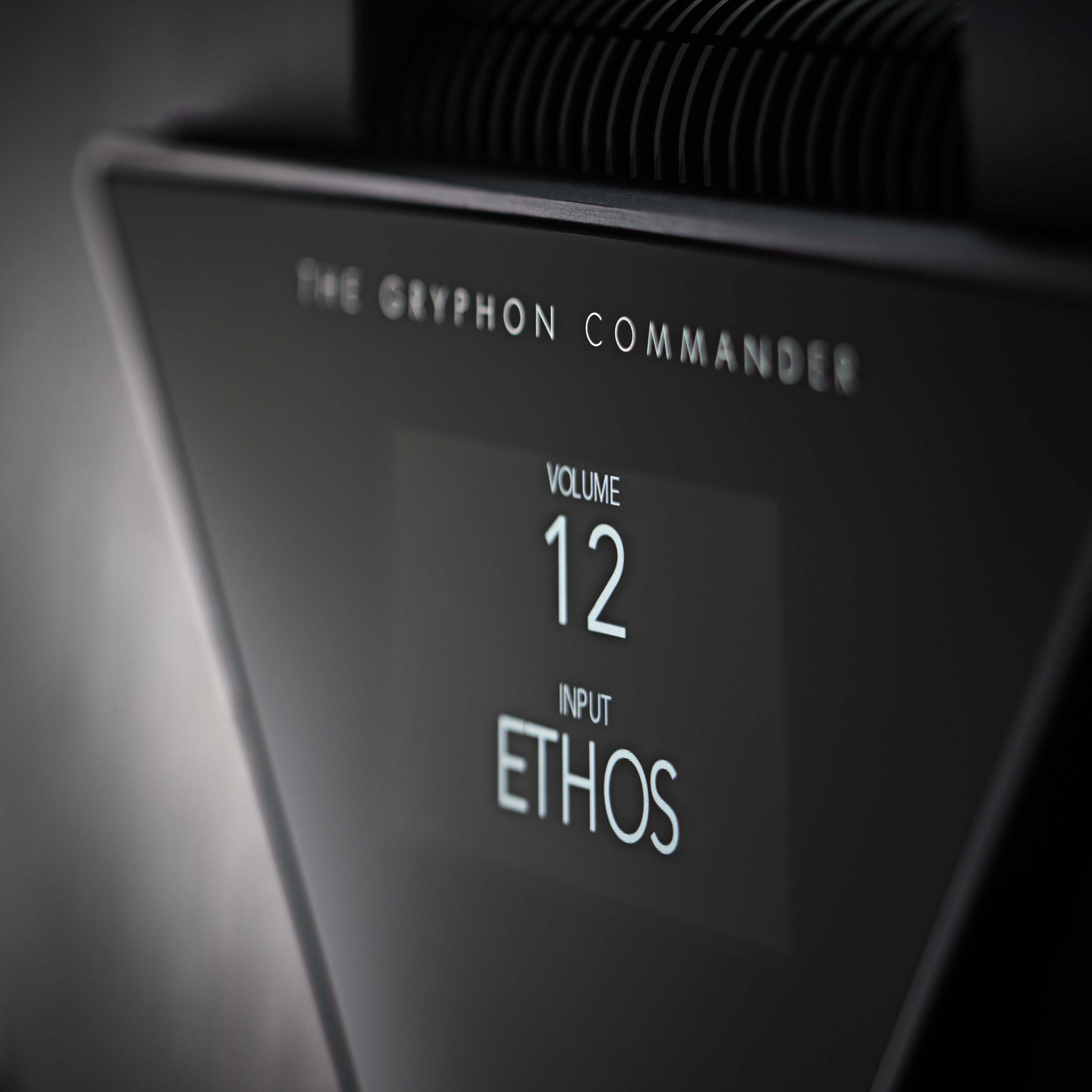

La pantalla táctil capacitiva TFT de 4,3” del Commander está alojada en una ventana de vidrio extra grueso de 4 mm y ha sido diseñada para proporcionar una interfaz de usuario muy intuitiva. El volumen se puede controlar usando la pantalla frontal o el control remoto IR Gryphon incluido. La personalización del sistema se hace fácil con el amplio control del menú de Commander de funciones como el nivel de encendido, el balance de canal izquierdo/derecho, volumen máximo, ajuste del nivel de fuente, nombre de entrada, brillo de la pantalla (incluido el encendido/apagado automático de la atenuación), pase AV dedicado -through para facilitar la integración con sistemas de cine en casa, niveles de salida y ajuste de polarización verde para usar con amplificadores de potencia Gryphon. Una característica de diseño única es que la pantalla del Commander cambia con la distancia del oyente al sistema; de esta forma, el volumen y otros ajustes se mantienen constantes independientemente de la posición de escucha.

¡Con el Commander tú tienes el control! Toma el mando del mejor sistema de audio del mundo: solo de Gryphon.

Características técnicas

Características y especificaciones Preamplificador y fuente de alimentación Commander

• Diseño exterior por Flemming E Rasmussen
• Diseño electrónico por Tom Møller
• Verdadera configuración dual mono
• Cero comentarios globales negativos
• Relé de 85 pasos controlado por microprocesador, atenuador de volumen con resistencias de ultra precisión Charcroft Z-Foil Audio y relés de capacitancia ultrabaja para un mejor rendimiento sonoro.
• Búfer de entrada clase A discreto súper rápido desarrollado para el mejor rendimiento sonoro posible.
• Circuito de etapa de línea de clase A diferencial dual equilibrado completamente discreto seguido de una etapa de clase A de amplificación de corriente simétrica muy rápida
• Servoacoplamiento de CC
• Condensadores masivos premium Mundorf MCap® ZN utilizados para el desacoplamiento de la fuente de alimentación local.
  El factor de pérdida de MCap® ZN es diez veces menor que el de los condensadores de película de polipropileno metalizado. Además, la inercia de masa del papel de aluminio evita oscilaciones en beneficio de la transparencia y la recreación espacial.

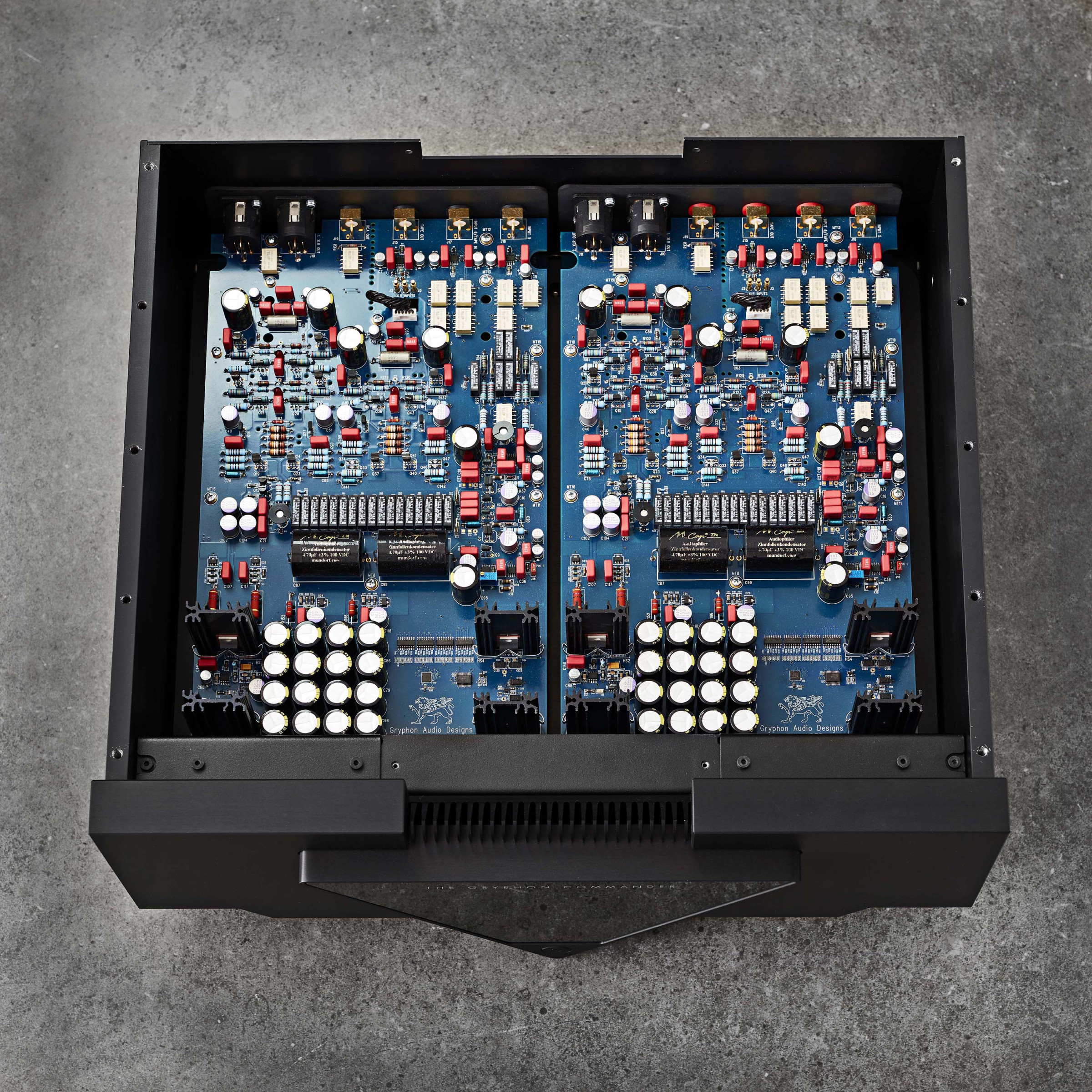

• Placas de circuito impreso de 4 capas con trazas de cobre puro de hasta 70 my de espesor
• Cableado interno mínimo
• Cuatro transformadores toroidales de 36VA hechos a la medida, dos para cada canal
• Banco de condensadores de fuente de alimentación masiva para cada canal
• Fuente de alimentación lineal separada para circuitos analógicos de canal izquierdo/derecho individuales y digitales
• Fuente de alimentación de ruido extremadamente bajo totalmente regulada para todas las etapas de amplificación de voltaje
• Reguladores de derivación locales que garantizan un bajo nivel de ruido en un gran ancho de banda de frecuencia

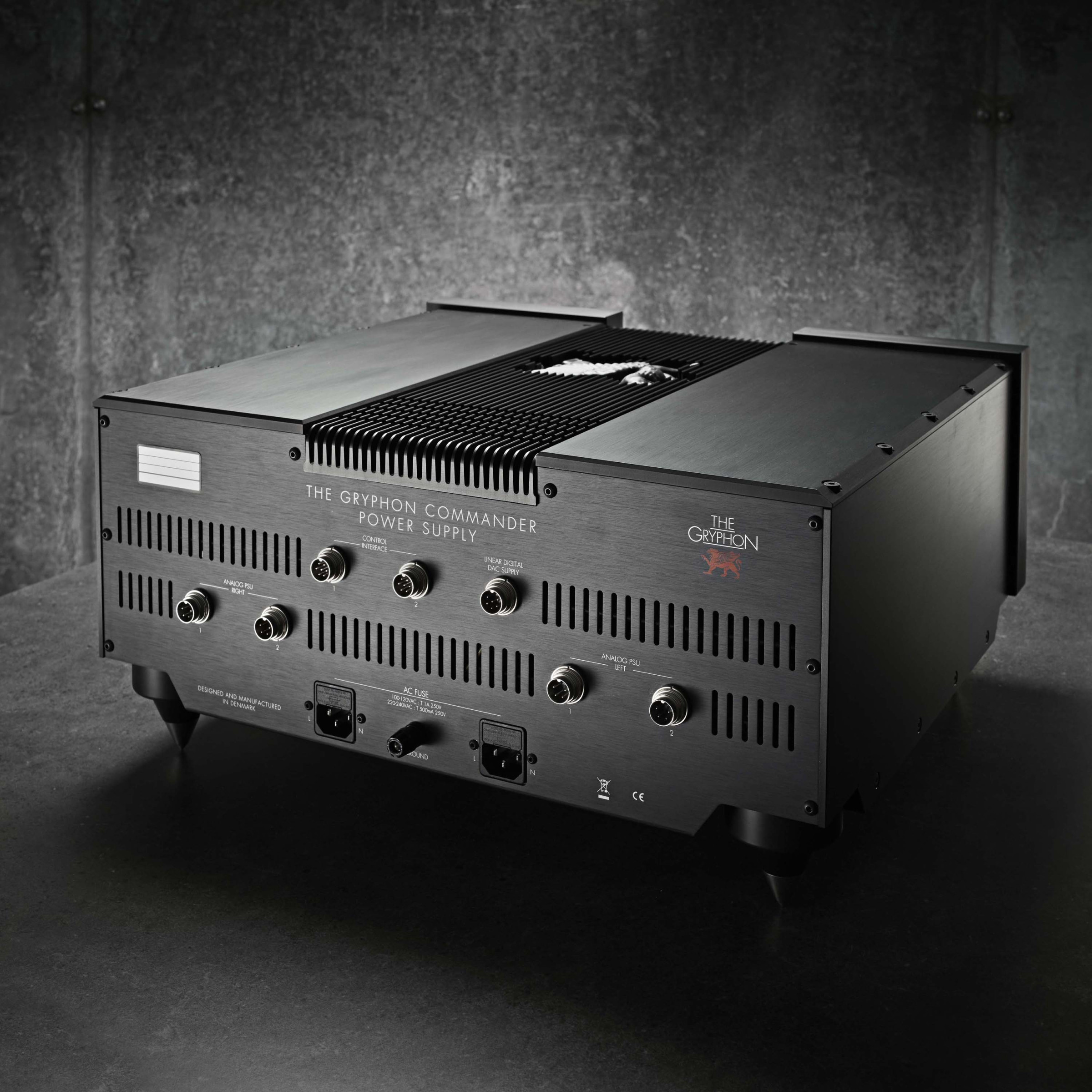

• Chasis Commander Power Supply con salidas de voltaje de CC adicionales para futuras fuentes Gryphon externas.

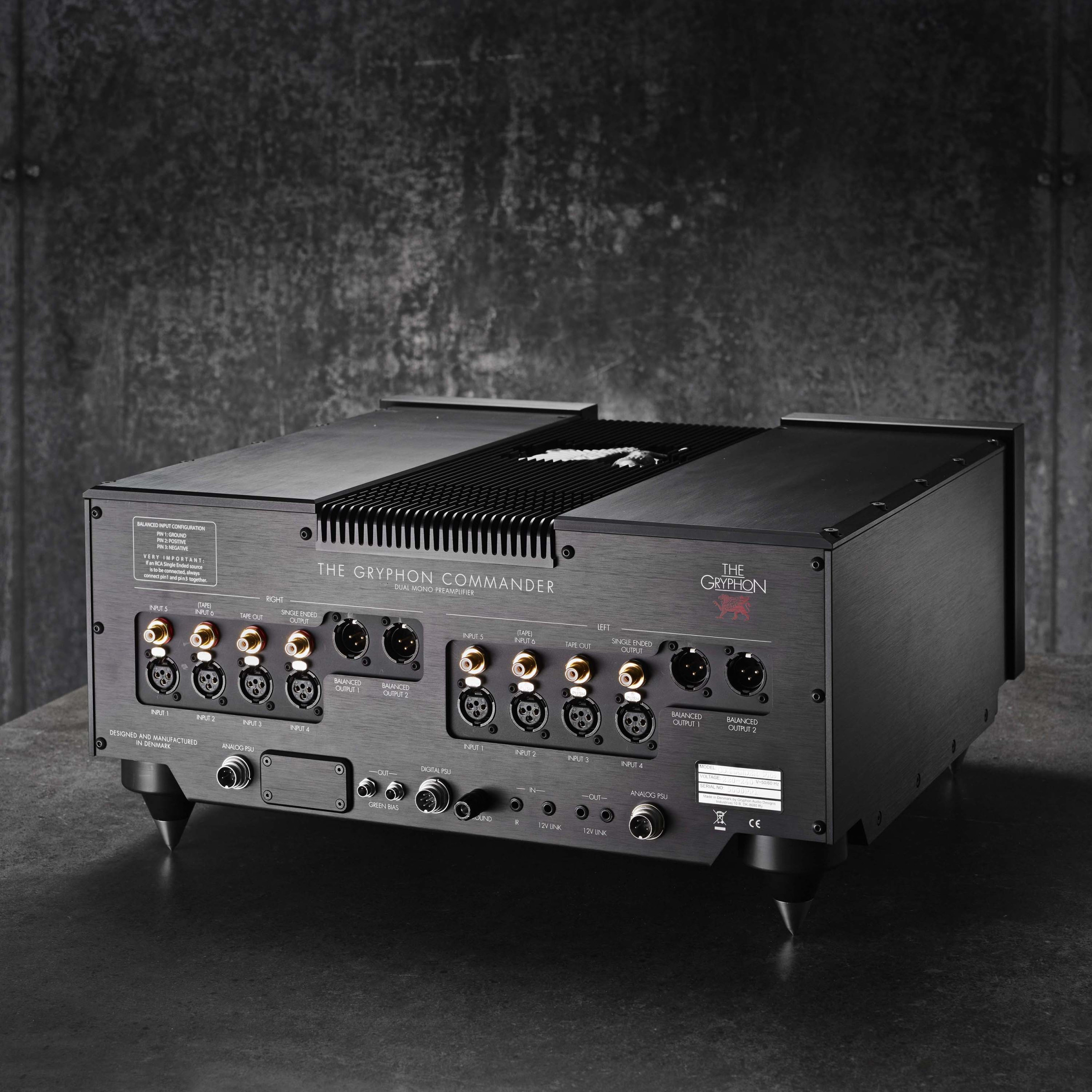

• Zócalos Neutrik XLR chapados en oro para cuatro entradas balanceadas (Fuente) y dos salidas (Principal)
• Zócalos phono Gryphon RCA enchapados en oro con aislamiento de teflón para 2 entradas (fuente), una salida de cinta y una salida de preamplificador de un solo extremo (principal)
• El rendimiento de AV de nivel fijo omite los circuitos de volumen para lograr la máxima integración con los sistemas de sonido envolvente
• Balance de canales ajustable, coincidencia de nivel de fuente, volumen de inicio y nivel de volumen máximo
• Entrada/salida de enlace de 12 V CC para control remoto de encendido/apagado
• Control de polarización verde para amplificadores de potencia Gryphon
• Gran pantalla de información táctil capacitiva TFT de 4,3” para un control intuitivo, presentada en cristal de 4 mm
• El firmware se actualiza fácilmente a través de una memoria USB a través del panel posterior
• Chasis mecánico separado para fuente de alimentación y circuitos amplificadores
• Kerrock™ desacoplado, betún y sándwich de acero “Capa restringida” en la parte inferior del chasis aísla y amortigua las placas de circuitos impresos sensibles del amplificador y la fuente de alimentación. Evita que se corran los detalles finos del audio.
• Consumo de energía en espera = 0,5 W
• Diseñado y construido en Dinamarca

Especificaciones:

• Impedancia de entrada, balanceada: 18KO
• Impedancia de entrada, extremo único: 12KO
• Impedancia de salida: 7O
• Ancho de banda (-3dB): 0,1 Hz a 1,5 MHz
• Ganancia: +18dB
• THD+N: 0.003% @ 1kHz y BW 10Hz – 30KHz, salida balanceada
• Capacidad total de la fuente de alimentación: 2 x 90,000uF
• Consumo de energía: = 0,5 W (en espera), 90 W (inactivo)
• Dimensiones Unidad de preamplificador, An. x Al. x Pr.: 48×23,6×45,5 cm, peso neto de la unidad. 30,5 kg
• Dimensiones de la unidad PSU, ancho x alto x profundidad: 48×23,6×44 cm, peso neto de la unidad. 38,2 kg

Funciones controladas por MENÚ:

• volumen
• Cambiar nivel máximo
• Cambiar el nivel de inicio
• Equilibrio, Izquierda/Derecha. (6dB en pasos de 1dB)
• Nivel de salida: "Normal" o "-6dB"
• Intensidad de visualización: (100 %-75 %-50 %-25 %, atenuación automática y apagado automático)
• Configuración de sesgo verde
• Fuente de infrarrojos (panel frontal o posterior)
• Coincidencia de nivel de entrada
• Nombre de entrada
• Dedique la entrada 4 (XLR) o la entrada 5 (RCA) a la entrada AV de derivación de volumen
• Restaurar configuracion
