Ortofon Step up Set Vinyl Beginners

Kit de instalación para vinilo básico

¿Todos los comienzos son difíciles? No, en absoluto. El set de configuración de Ortofon ofrece a los principiantes en vinilo todo lo que necesitan para sacar el máximo partido a su tocadiscos de forma rápida y sencilla.

pertenecer al conjunto

• Destacar la pastilla MM Ortofon 2M Azul
• Escala de brazo de haz
• Plantilla de voladizo de ajuste

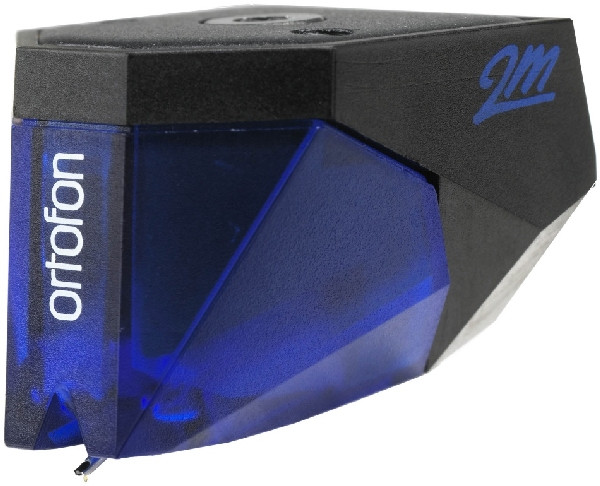

Ortofon 2M Azul

Gracias a su diamante desnudo, el Ortofon 2M Blue juega de forma más dinámica y con más detalle que un Ortofon 2M Red. Un diamante desnudo tiene menos masa en movimiento que un diamante en condiciones de servidumbre. Debido a la menor inercia de la masa, el diamante de exploración puede seguir la modulación del surco más fácilmente.

Especificaciones técnicas

Tipo de pastilla: MM (imán móvil)

Voltaje de salida: 5,5 mV*

Conexión del amplificador: Phono MM

Desviación de canal a 1 kHz: 1,5 dB

Atenuación de diafonía a 1kHz: 25dB

Diafonía a 15kHz: 15dB

Rango de frecuencia: 20-25,000Hz

Respuesta de frecuencia: 20-20,000Hz +2/-1dB

Capacidad de escaneo a 315 Hz: 80 µm**

Cumplimiento de la aguja: 20 µm/mN

recomendado Tipo de brazo fonocaptor: peso ligero y medio

Diamante de barrido: elíptico, desnudo

Redondeo: r/R 8/18 µm

Rango de fuerza de seguimiento: 16-20 mN (1,6-2,0 g)

recomendado Fuerza de seguimiento: 18mN (1,8g)

Ángulo de escaneo: 20 grados

Resistencia CC: 1,3 kOhm

Inductancia: 700mH

recomendado Resistencia de terminación: 47kOhm

recomendado Capacidad de terminación: 150-300pF

Material de la carcasa: Lexan DMX

Altura (no PnP MkII): 18 mm

Peso: 7,2 g

Ranura de aguja de repuesto: Stylus 2M Azul

*a 1000 Hz, 5 cm/seg. **a la fuerza de seguimiento recomendada
Altura = distancia desde la punta de diamante hasta la placa de cubierta

Escala de brazo de haz

La fuerza de seguimiento es la presión hacia abajo ejercida por el peso del brazo fonocaptor a través del lápiz en el disco. Es importante establecer la fuerza de seguimiento correcta para maximizar el rendimiento de la reproducción y reducir el riesgo de fallas en las pistas o el desgaste excesivo de los registros.

Descubra los ajustes de fuerza de seguimiento recomendados por el fabricante para su lápiz óptico. La herramienta de medición de la fuerza de seguimiento de Ortofon es una escala pequeña con clavijas de plástico que puede medir con precisión la fuerza de seguimiento entre 1,25 gy 4 g.

El dispositivo de medición Ortofon es fácil de usar:

1. Inserte con mucho cuidado la aguja (aguja) del cartucho en la pista de guía ranurada en la marca de fuerza de seguimiento deseada.
2. A continuación, ajuste las escalas de presión del contrapeso o del brazo fonocaptor hasta que la escala de pivote Ortofon esté equilibrada. La escala del dinamómetro está marcada en gramos.

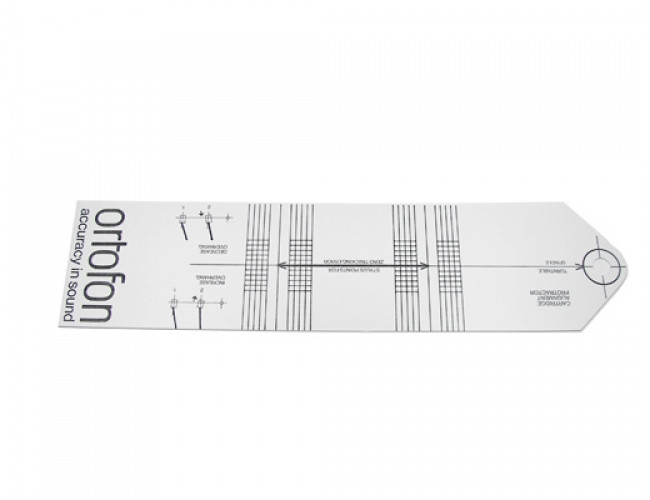

Plantilla de ajuste/voladizo

Se utiliza un calibre de ajuste o una plantilla de voladizo para determinar la distancia correcta desde la punta de la aguja hasta el punto de pivote del brazo fonocaptor.

La báscula de brazo de Ortofon mide la fuerza de seguimiento entre 1,25 gy 4 g.

Especificaciones técnicas

• Rango de medición: 1,25 a 4 g (12,5 a 40 mN)
• Largo x ancho x alto: 70 x 12 x 10 mm
