Anthem Electronics STR Endverstärker

Die STR Endstufe von Anthem ist als Flaggschiff-Leistungsverstärker der Serie konsequent auf Stabilität, Kontrolle und saubere Signalverarbeitung ausgelegt. Sie richtet sich an Anwender, die hohe Leistungsreserven mit einer technisch durchdachten Architektur kombinieren möchten – ohne klangliche Verfärbungen oder unnötige Kompromisse.

Hohe Leistungsreserven für anspruchsvolle Lasten

Mit 400 Watt pro Kanal an 8 Ohm, 600 Watt an 4 Ohm und bis zu 800 Watt an 2 Ohm (bei gleichzeitig angesteuerten Kanälen) bietet die STR Endstufe eine sehr hohe Ausgangsleistung über einen breiten Lastbereich.

Diese Leistungsfähigkeit sorgt in der Praxis vor allem für Stabilität: Auch bei komplexen Impedanzverläufen oder dynamisch anspruchsvollem Programmmaterial bleibt die Wiedergabe kontrolliert und verzerrungsarm. Die hohe Stromlieferfähigkeit stellt sicher, dass sowohl leise Details als auch schnelle Pegelwechsel sauber abgebildet werden.

Dual-Mono-Design für saubere Kanaltrennung

Der interne Aufbau folgt einem echten Dual-Mono-Prinzip. Zwei separat gewickelte Ringkerntransformatoren versorgen die Kanäle unabhängig voneinander. Diese Trennung reduziert gegenseitige Beeinflussungen und verbessert die Kanalstabilität insbesondere bei hoher Aussteuerung.

Zusammen mit einer klar strukturierten Signalführung trägt dies zu einer präzisen räumlichen Abbildung und stabilen Stereodarstellung bei.

Hochstrom-Ausgangsstufe in Class-AB-Technik

Pro Kanal kommen sechzehn bipolare Ausgangstransistoren zum Einsatz. Diese Auslegung ist auf hohe Stromlieferfähigkeit und lineares Verhalten ausgelegt. Die Class-AB-Topologie verbindet dabei einen guten Wirkungsgrad mit niedrigen Verzerrungswerten im praxisrelevanten Leistungsbereich.

Gerade bei niederohmigen oder phasenkritischen Lautsprechern zeigt sich der Vorteil dieser Architektur: Die Endstufe bleibt laststabil und liefert konstant reproduzierbare Ergebnisse.

Aufwendig ausgelegte Eingangsstufe

Die Eingangsstufe basiert auf einer kaskodierten, komplementären Feedback-Struktur. Ziel dieser Schaltungstopologie ist eine möglichst lineare Verstärkung bei gleichzeitig erweitertem Frequenzbereich und reduziertem Rauschen.

Zusätzlich werden Transistoren in kritischen Signalpfaden selektiert und gepaart, um Toleranzen zu minimieren und die Signalintegrität zu erhöhen.

Nicht-invasive Schutzschaltung

Mit der integrierten ALM™-Technologie (Advanced Load Monitoring) überwacht die Endstufe kontinuierlich Betriebsparameter wie Temperatur, Strom und Spannung. Anders als klassische Schutzschaltungen greift dieses System nur im Grenzbereich ein.

Im Normalbetrieb bleibt das Audiosignal unbeeinflusst, während gleichzeitig ein zuverlässiger Schutz vor Überlastung oder Fehlbetrieb gewährleistet ist.

Soft-Start und Systemintegration

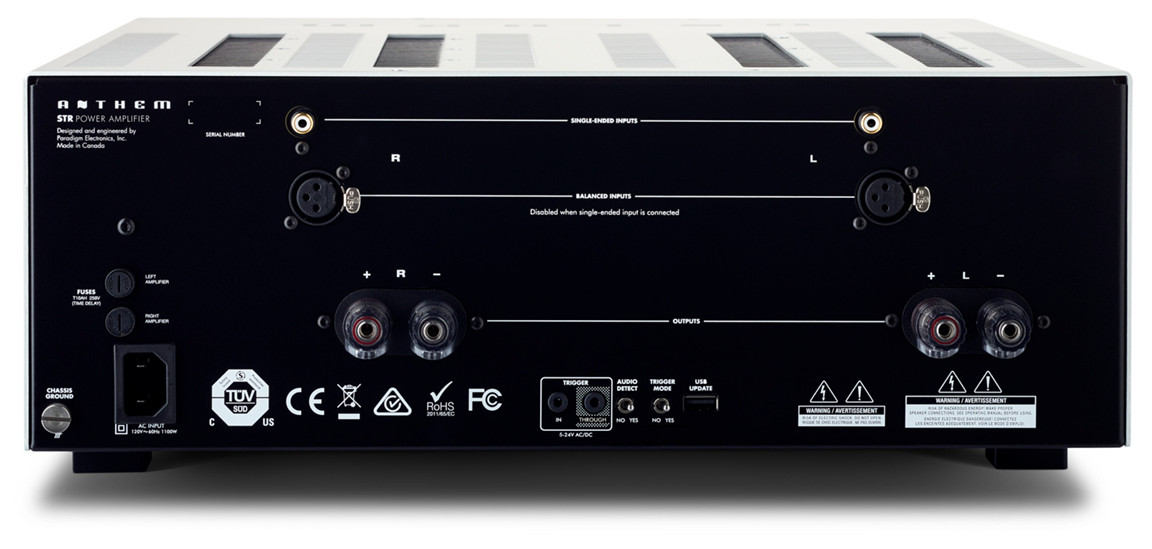

Ein sequenzgesteuertes Soft-Start-System begrenzt den Einschaltstrom und schützt sowohl interne Komponenten als auch die Stromversorgung. Ergänzend ermöglicht ein kombiniertes Trigger- und Signal-Erkennungssystem die automatische Ein- und Ausschaltung der Endstufe.

Das erleichtert die Integration in bestehende Anlagen, insbesondere in Kombination mit Vorverstärkern oder Heimkino-Setups.

Verarbeitung und Ausstattung

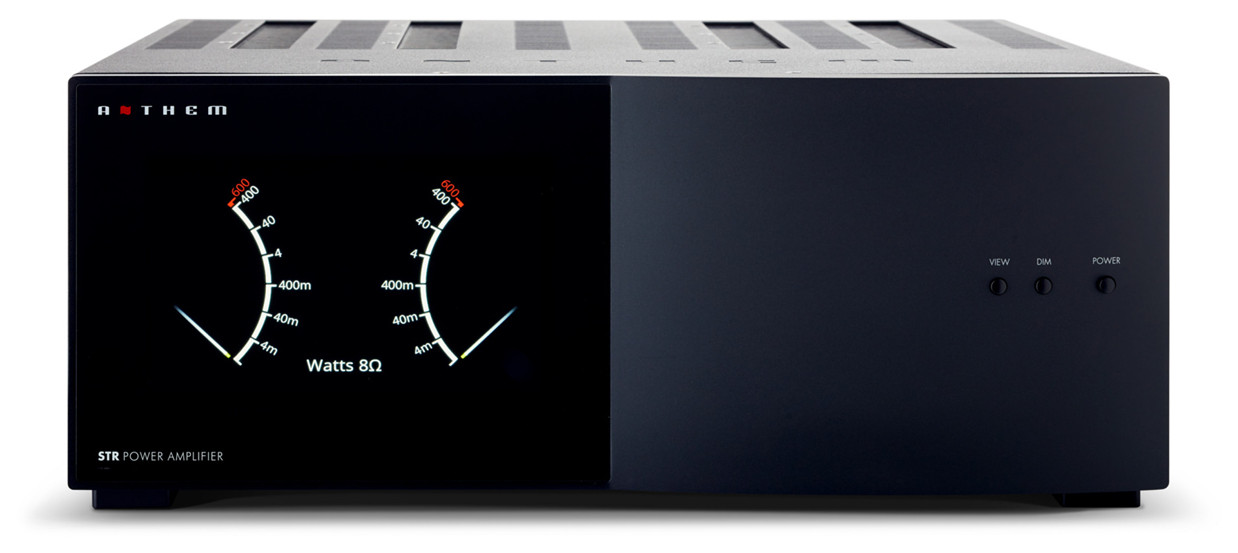

Das Gehäuse ist mechanisch stabil aufgebaut und auf effektive Wärmeableitung ausgelegt. Ein integriertes 7-Zoll-Grafikdisplay unterstützt die Statusanzeige und Systemkontrolle. Hochwertige, niederohmige Lautsprecheranschlüsse gewährleisten eine sichere und verlustarme Verbindung.

Kombination mit dem STR Vorverstärker

In Verbindung mit dem STR Vorverstärker ergibt sich ein technisch abgestimmtes System. Die saubere Signalaufbereitung im Vorverstärker und die stabile Leistungsverstärkung der Endstufe greifen ineinander und ermöglichen eine konsistente Gesamtperformance ohne Engstellen in der Signalkette.

TECHNISCHE DATEN

• Klirrfaktor (400 W): 0,0007 % (1 kHz), 0,004 % (20 kHz)
• Signal-Rausch-Verhältnis (IEC-A, Ref. 400 W): 121 dB
• Frequenzgang (20 Hz – 20 kHz): ± 0,1 dB
• Leistungsbandbreite (-3 dB bei 400 W an 8 Ohm): 91 kHz
• Anstiegsgeschwindigkeit: 30 V/µs
• Dämpfungsfaktor (20 Hz – 1 kHz): 360
• Kanaltrennung: 101 dB (100 Hz), 98 dB (10 kHz)
• Eingangsimpedanz: 10 kO (RCA), 15 kO (XLR)
• Eingangsempfindlichkeit (für 400 W an 8 O): 2,1 Vrms
• Spannungsverstärkung: 29 dB
• Intermodulationsverzerrung (IMD, 300 W):
  • ITU-R (19 kHz + 20 kHz): 0,0006 %
  • SMPTE (60 Hz + 7 kHz): 0,0016 %
• Leistungsbedarf (120 V-Version): einphasige Wechselstromquelle, 108 V – 132 V, 60 Hz
• Leistungsbedarf (220–240 V-Version): einphasige Wechselstromquelle, 198 V – 264 V, 50 Hz
• Leistungsaufnahme:
  • Standby: 310 mW
  • Leerlauf: 65 W
  • Typische Wiedergabestufen: 150 W – 300 W
  • Hohe Wiedergabestufen: 600 W – 1100 W
• Maße:
  • Höhe: 17,2 cm
  • Breite: 43,2 cm
  • Tiefe (ohne Netzkabel): 47 cm
• Gewicht (unverpackt): 27,3 kg
