Anthem Electronics STR Power Amplifier

Anthems STR-slutsteg, flaggskeppet i serien, är konsekvent utformat för stabilitet, kontroll och ren signalbehandling. Den riktar sig till användare som vill kombinera höga effektreserver med en tekniskt sofistikerad arkitektur – utan ljudförvrängning eller onödiga kompromisser.

Höga effektreserver för krävande belastningar

Med 400 watt per kanal vid 8 ohm, 600 watt vid 4 ohm och upp till 800 watt vid 2 ohm (med kanalerna drivna samtidigt) erbjuder STR-slutsteget mycket hög uteffekt över ett brett belastningsområde.

I praktiken säkerställer denna prestandaförmåga främst stabilitet: även med komplexa impedanskurvor eller dynamiskt krävande programmaterial förblir uppspelningen kontrollerad och distorsionsfattig. Den höga strömförsörjningsförmågan säkerställer att både tysta detaljer och snabba nivåförändringar återges rent.

Dubbelmono-design för ren kanalseparation

Den interna designen följer en sann dual-mono-princip. Två separat lindade toroidtransformatorer matar kanalerna oberoende av varandra. Denna separation minskar ömsesidig störning och förbättrar kanalstabiliteten, särskilt vid höga utgångsnivåer.

Tillsammans med en tydligt strukturerad signalväg bidrar detta till exakt rumslig avbildning och stabil stereoåtergivning.

Högströmsutgångssteg i klass AB-teknik

Sexton bipolära utgångstransistorer används per kanal. Denna design är optimerad för hög strömtillförsel och linjärt beteende. Klass AB-topologin kombinerar god verkningsgrad med låg distorsion i det praktiskt relevanta effektområdet.

Fördelen med denna arkitektur blir särskilt tydlig med lågohmiga eller faskritiska högtalare: Effektförstärkaren förblir laststabil och levererar konsekvent reproducerbara resultat.

Noggrant utformad entréscen

Ingångssteget är baserat på en kaskadkodad, komplementär återkopplingsstruktur. Målet med denna kretstopologi är att uppnå så linjär förstärkning som möjligt samtidigt som frekvensområdet utökas och bruset minskas.

Dessutom väljs och paras transistorer i kritiska signalvägar för att minimera toleranser och öka signalintegriteten.

Icke-invasiv skyddskrets

Med integrerad ALM™-teknik (Advanced Load Monitoring) övervakar effektförstärkaren kontinuerligt driftsparametrar som temperatur, ström och spänning. Till skillnad från konventionella skyddskretsar ingriper detta system endast när gränser uppnås.

Vid normal drift påverkas ljudsignalen inte, samtidigt som ett tillförlitligt skydd mot överbelastning eller fel säkerställs.

Mjukstart och systemintegration

Ett sekvensstyrt mjukstartssystem begränsar startströmmen och skyddar både interna komponenter och strömförsörjningen. Dessutom möjliggör ett kombinerat trigger- och signaldetekteringssystem automatisk på- och avstängning av effektförstärkaren.

Detta underlättar integration i befintliga system, särskilt i kombination med förförstärkare eller hemmabiosystem.

utförande och funktioner

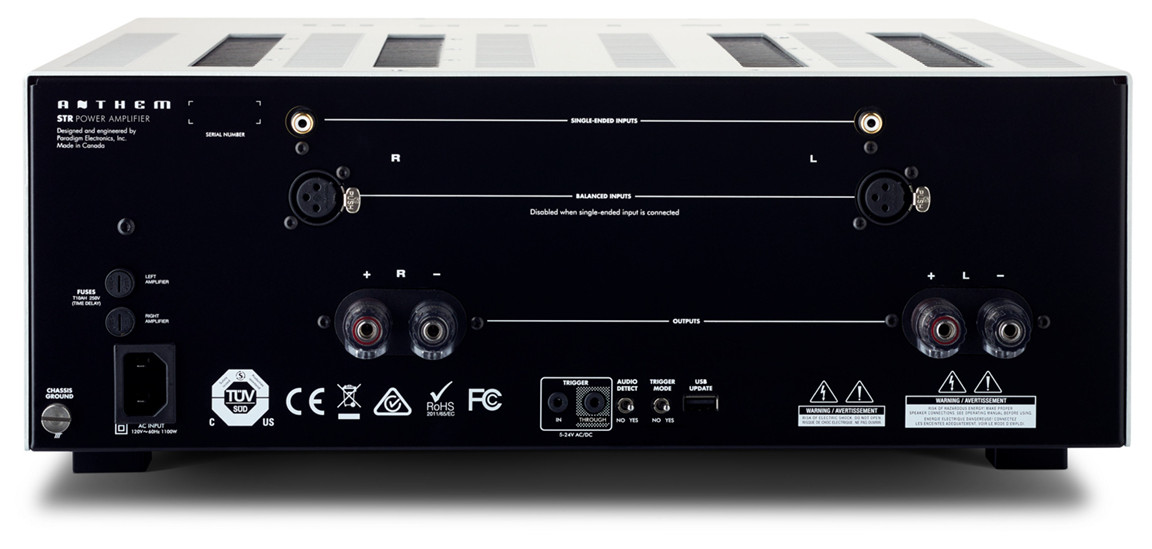

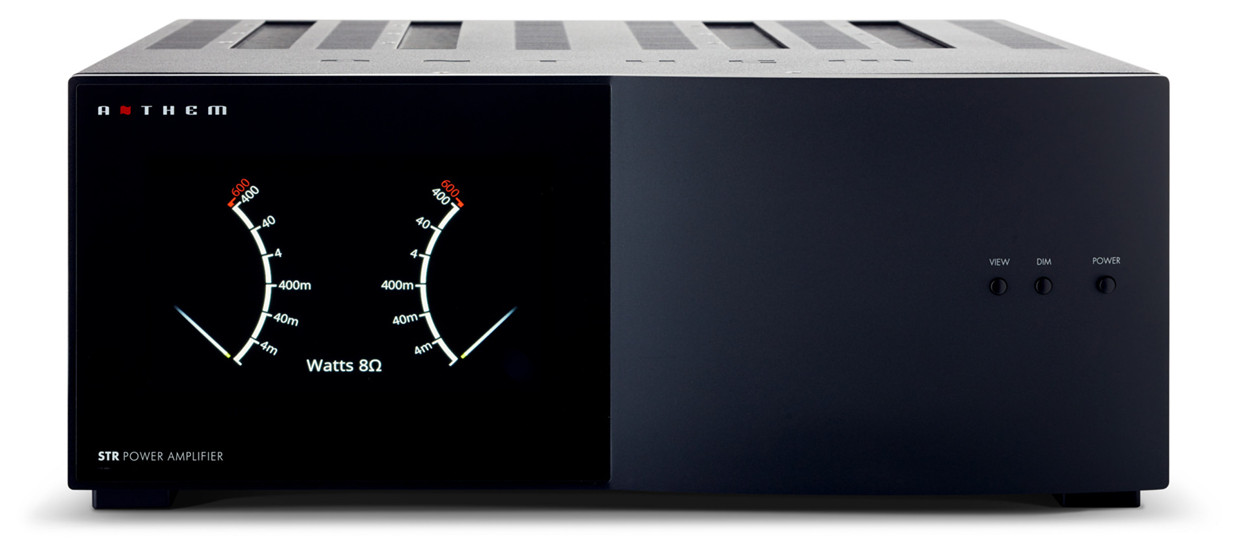

Höljet är mekaniskt robust och konstruerat för effektiv värmeavledning. En integrerad 7-tums grafisk display stöder statusindikering och systemkontroll. Högkvalitativa högtalarterminaler med låg impedans säkerställer en säker anslutning med låga förluster.

Kombination med STR-förförstärkaren

I kombination med STR-förförstärkaren uppnås ett tekniskt samordnat system. Den rena signalbehandlingen i förförstärkaren och slutstegets stabila effektförstärkning samverkar sömlöst, vilket möjliggör en konsekvent totalprestanda utan flaskhalsar i signalkedjan.

TEKNISKA DATA

• THD (400W): 0,0007 % (1 kHz), 0,004 % (20 kHz)
• Signal-brusförhållande (IEC-A, Ref. 400 W): 121 dB
• Frekvensåtergivning (20 Hz – 20 kHz): ± 0,1 dB
• Effektbandbredd (-3 dB vid 400 W i 8 ohm): 91 kHz
• Svängningshastighet: 30 V/µs
• Dämpningsfaktor (20 Hz – 1 kHz): 360
• Kanalseparation: 101 dB (100 Hz), 98 dB (10 kHz)
• Ingångsimpedans: 10 kO (RCA), 15 kO (XLR)
• Ingångskänslighet (för 400 W vid 8 Ω): 2,1 Vrms
• Spänningsförstärkning: 29 dB
• Intermodulationsdistorsion (IMD, 300 W):
  • ITU-R (19kHz + 20kHz): 0,0006 %
  • SMPTE (60Hz + 7kHz): 0,0016%
• Strömförsörjning (120 V-version): enfas växelströmskälla, 108 V–132 V, 60 Hz
• Strömförsörjning (220–240 V-version): enfas växelströmskälla, 198 V–264 V, 50 Hz
• Energiförbrukning:
  • Standby: 310 mW
  • Tomgång: 65 W
  • Typiska uppspelningsnivåer: 150 W – 300 W
  • Höga uppspelningsnivåer: 600 W – 1100 W
• Massa:
  • Höjd: 17,2 cm
  • Bredd: 43,2 cm
  • Djup (utan strömsladd): 47 cm
• Vikt (upackad): 27,3 kg
