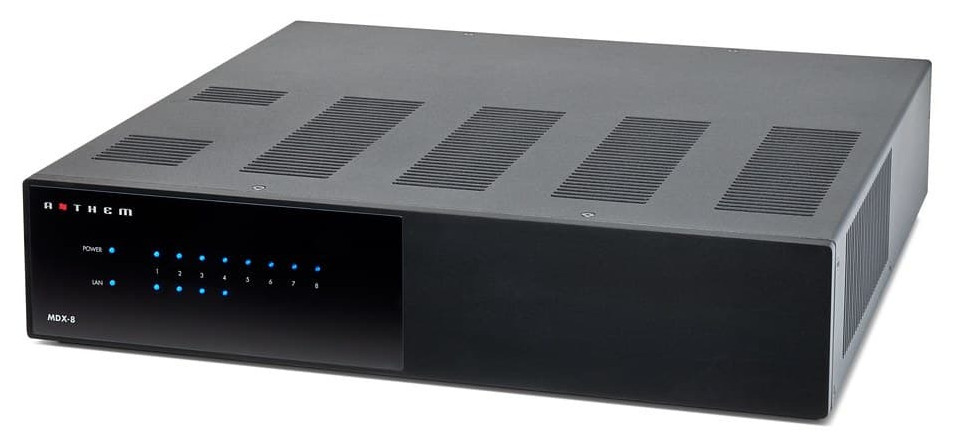

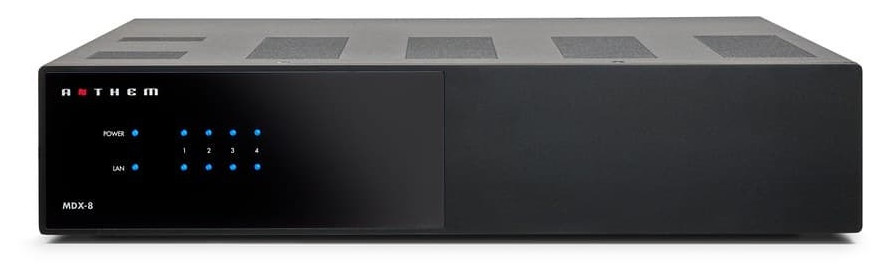

Anthem Electronics MDX 8 Multichanel Digital Power Amp

Multirumsförstärkarsystem med ARC® Genesis och flexibel ljudmatris

Anthem MDX-serien är en flerrumsförstärkarlösning för krävande installationer i bostäder och kommersiella lokaler. Den kombinerar en stabil klass-D-effektförstärkare med exakt signalbehandling, zonbaserad rumskorrigering och en flexibelt konfigurerbar ljudmatris. Designen syftar till en konsekvent, kontrollerad ljudkvalitet över flera lyssningszoner.

Prestandaarkitektur och driftslägen

Effektförstärkarplattformen levererar 60 watt per kanal i 8 ohm och 120 watt i 4 ohm. För tillämpningar med ökade effektkrav kan kanalerna bryggas, vilket ger upp till 200 watt i 8 ohm.

Dessa effektreserver möjliggör drift av en mängd olika högtalartyper – från väggmonterade högtalare till kraftfullare golvhögtalare. Den integrerade Advanced Load Monitoring (ALM™)-tekniken övervakar kontinuerligt belastningsförhållandena och skyddar systemet under kritiska driftssituationer.

Analog och digital ljudmatris

Det centrala elementet i MDX-serien är en kombinerad analog och digital ljudmatris. Den gör att alla ingångar kan tilldelas fritt till valfria utgångszoner.

Analoga RCA-ingångar såväl som digitala gränssnitt (koaxiala och optiska) stöds. Denna struktur möjliggör flexibel distribution av olika ljudkällor inom ett multirumssystem, utan fasta signaltilldelningar.

ARC® Genesis per zon

En viktig funktion i MDX-serien är integrationen av Anthem Room Correction (ARC®) Genesis för varje enskild zon.

Systemet analyserar de akustiska egenskaperna i varje rum och justerar ljudåtergivningen därefter. Frekvensresponser korrigeras, rumspåverkan minskas och högtalarna optimeras oavsett deras placering. Detta resulterar i en jämn ljudkvalitet i en mängd olika rum.

Utökad zonkontroll

Varje zon kan konfigureras individuellt. Detta inkluderar separata ingångstilldelningar, individuell volymkontroll och specifika uppspelningsinställningar.

Dessutom kan zoner överbryggas för att möta högre prestandakrav. Den flexibla strukturen stöder både enkla flerrumsapplikationer och komplexa installationer med varierande behov.

Subwooferintegration och bashantering

MDX-serien möjliggör zonoberoende integration av subwoofers. Separata utgångar och konfigurerbara parametrar som delningsfrekvens, nivå, fas och polaritet finns tillgängliga för varje zon.

I kombination med ARC® Genesis är varje subwoofer inställd på det specifika rummet, vilket säkerställer kontrollerad och jämn basåtergivning.

Signalbehandling och formatstöd

Plattformen stöder högupplösta ljudsignaler upp till 24-bit/192 kHz (PCM). Digital signalbehandling hanteras av en effektiv klass-D-arkitektur utformad för stabil prestanda och låg strömförbrukning.

Denna design uppfyller nuvarande energieffektivitetskrav samtidigt som den möjliggör en konstant effekt.

Skalbarhet och systemutbyggnad

För större installationer kan flera MDX-enheter sammankopplas. Digitala signaler kan dirigeras mellan enheter, medan analoga loop-through-alternativ möjliggör flexibel expansion.

Denna skalbarhet möjliggör anpassning till projekt av varierande storlek – från enfamiljshus till omfattande kommersiella installationer.

Integration och kontroll

MDX-serien är konstruerad för integration i moderna styrsystem. Förstärkaren kan integreras i vanliga automationslösningar via IP- och RS-232-gränssnitt.

Ett webbaserat användargränssnitt möjliggör installation och hantering av systemet. Dessutom finns drivrutiner för etablerade styrplattformar tillgängliga, vilket förenklar integrationen i befintliga installationer.

Systemintegration och DSP-förinställningar

För utvalda högtalarmodeller finns skräddarsydda DSP-förinställningar tillgängliga. Dessa möjliggör optimerad konfiguration utan tidskrävande manuella justeringar och stöder konsekvent systeminställning inom kompatibla inställningar.

TEKNISKA DATA

• Kanaler / Zoner: 8 kanaler / upp till 4 zoner
• Uteffekt per kanal (RMS):
  • 8 O: 60 W
  • 4 O: 120 W
  • Hög effektläge (bryggkopplad, 8 O): 200 W
• Frekvensåtergivning: 10 Hz – 20 kHz ± 0,5 dB
• Digital-till-analog-omvandlare: PCM upp till 24-bit/192 kHz

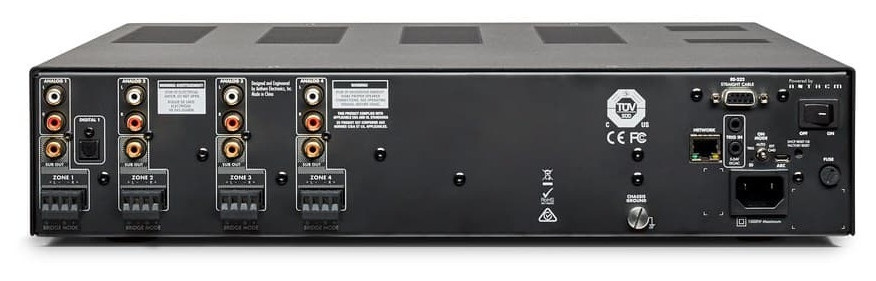

• Ingångar (analoga): 4 × RCA (stereopar)
• Ingångar (digitala S/PDIF): 1 × optiska
• Ingångar (nätverk): RJ-45 (10Base-T / 100Base-TX Ethernet)
• Ingångar (trigger): 1 × 3,5 mm (5–24 V DC/AC)
• Ingångar (övrigt): Micro-USB (för ARC), RS-232
• Utgångar (högtalare): 4 × avtagbara Phoenix-terminaler (stereo), lämpliga för upp till 12 AWG
• Utgångar (subwoofer): 4 × RCA (med bashantering och rumskorrigering)
• Utgångar (övriga): 1 × 3,5 mm 12 V-avtryckare
• Ljud in/ut-matris: tillgänglig
• Avancerad lastövervakning: tillgänglig
• Kontroll (webbgränssnitt):
  • Bas: ± 6 dB per zon
  • Diskant: ± 6 dB per zon
  • Nivåjustering: ± 10 dB per zon
• Reglage (bak):
  • Driftläge: Auto, Trigger, Externt kommando
  • Nätverksåterställning (nålshål)
  • Fabriksåterställning (nålshål)
  • Huvudströmbrytare: På / Av
• Rumskorrigering: Anthem Room Correction (ARC®)
• Mikrofon: Dubbel ingång (3,5 mm och mini-USB) ingår
• Installation: webbaserat användargränssnitt
• IP-styrning: via IP eller RS-232 (drivrutiner för Control4, Crestron, Savant, URC, Elan, RTI under förberedelse)
• Nätspänning: 120 V ~ 50/60 Hz
• Rackmontering: Racköron/fötter ingår
• Höjdenhet (exklusive fötter): 2U
• Mått (H x B x D, med fötter): 9,9 × 43,2 × 43,2 cm
• Vikt: 9,5 kg
