Anthem Electronics P 2 Multichanel Power Amplifier

2-kanalig referenseffektförstärkare i multimono-design

Anthem Statement P2 är ett kraftfullt 2-kanals slutsteg med en konsekvent multi-mono-arkitektur. Med 325 watt per kanal ger den en stabil och högströmsbas för krävande högtalarsystem. Tillverkad i Kanada följer den ett tydligt fokus på elektrisk stabilitet, kanalseparation och långsiktig driftsäkerhet.

Multimono-design för maximal kanalseparation

P2 är helt byggd som ett äkta multi-monosystem. Varje kanal fungerar oberoende med sitt eget kretskort, separat strömförsörjning och separat kylfläns.

Denna arkitektur förhindrar helt överhörning mellan kanaler och säkerställer exakt kanalbalans över hela frekvensspektrumet. Resultatet är stabil, tydligt strukturerad uppspelning med hög detaljupplösning och tydligt definierad rumslig avbildning.

Kraftarkitektur för hög strömstyrka

I hjärtat av förstärkaren finns ett slutsteg konstruerat för hög strömtillförsel. Fjorton bipolära utgångstransistorer används per kanal, vilket säkerställer konstant uteffekt även med komplexa belastningar.

Dedikerade, matchade toroidtransformatorer driver varje kanal separat. Denna konsekventa separation av strömförsörjningen säkerställer en jämn effekttillförsel – oavsett belastning eller volym. Även vid låg impedans förblir förstärkaren stabil och kontrollerad.

Separata strömförsörjningar och stabil spänningsförsörjning

Varje kanal har två oberoende strömförsörjningar med separata transformatorlindningar. Denna konfiguration säkerställer att den tillgängliga effekten inte behöver delas mellan kanalerna.

En integrerad anti-saturationskrets säkerställer snabb stabilisering vid överstyrning. Dessutom minskar en reglerad strömförsörjning i elementsektionen effektivt störningar och minimerar bakgrundsbrus.

Signalrouting och kretskortslayout

Signalbehandling hanteras via flerskiktade FR-4-baserade kretskort med genomgående hålplätering och förstärkta kopparskenor. Stora jord- och strömplan minskar störningar och säkerställer ren signalöverföring.

Denna layout bidrar avsevärt till hög signalrenhet och minimering av externa störningar.

Effektiv värmehantering utan aktiv kylning

För kontinuerlig drift med hög prestanda är P2 utrustad med stora kylflänsar i aluminium. Dessa har optimerats för luftflöde och erbjuder hög värmeavledning utan användning av fläktar.

Temperatursensorer övervakar kontinuerligt de termiska förhållandena och säkerställer säker drift även under belastning.

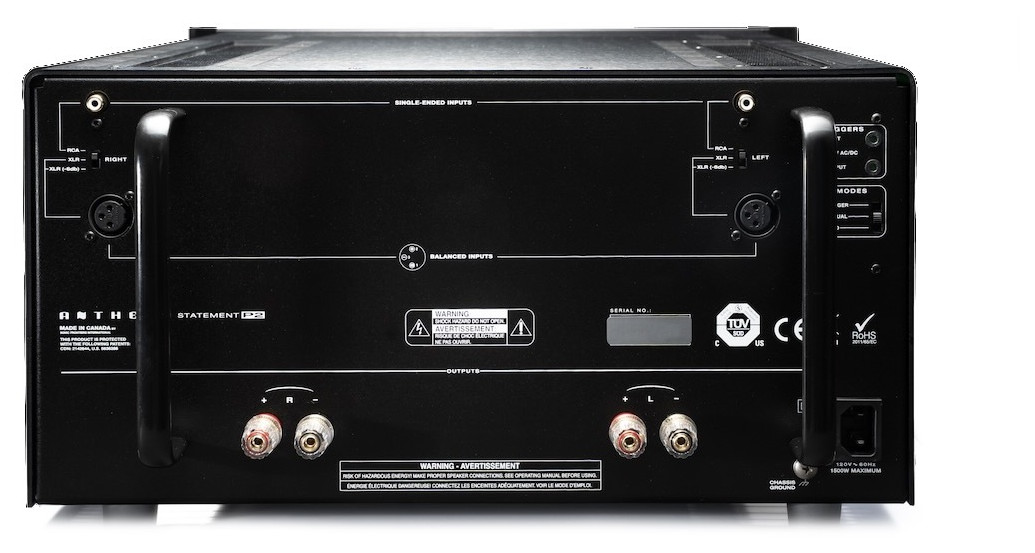

Anslutningar och integration

Förstärkaren erbjuder både RCA- och balanserade XLR-ingångar. En väljarbrytare låter dig välja mellan ingångstyperna och justera nivån för XLR.

Högtalarterminalerna är generöst tilltagna, guldpläterade och utformade för olika kabelaggregat för att säkerställa pålitlig signalöverföring.

"Säkringsfri" design och driftsäkerhet

P2 utelämnar medvetet traditionella säkringar i signalvägen. Istället använder den ett direktanslutet strömförsörjningskoncept som minskar det inre motståndet och möjliggör snabbare strömförsörjning.

Vid fel aktiveras endast nätskyddet. Dessutom skyddar självåterställande komponenter (PTC) de interna kretsarna. När felet har åtgärdats återupptar systemet automatiskt driften.

Bearbetning och konstruktion

Höljet består av en robust stålkonstruktion med vibrationssvaga egenskaper. Ett aluminiumhölje och exakt tillverkade reglage understryker det funktionella tillvägagångssättet.

Konstruktionen är inriktad på långsiktig mekanisk stabilitet och tillförlitlig kontinuerlig drift. Rackmonterade versioner finns som tillval.

TEKNISKA DATA

• Ingångar: 2 × RCA (obalanserad), 2 × XLR (balanserad), 1 × trigger (3,5 mm monojack)
• Utgångar: 2 × högtalarterminaler (par), 1 × trigger (3,5 mm monojack)
• THD+N (225W vid 8O): 0,0007% (1kHz), 0,008% (20kHz)
• Intermodulationsdistorsion (IMD): 0,00019 % (CCIF, 325 W vid 8 O)
• Effektbandbredd: 10 Hz – 150 kHz (+0 / -3 dB, 325 W vid 8 Ω)
• Frekvensåtergivning:
  • 20 Hz – 20 kHz (+0 / -0,15 dB)
  • 5 Hz – 100 kHz (+0 / -2 dB)
• Ingångskänslighet (RCA/XLR, 0 dB): 1 Vrms för 28,3 Vrms utgång (100 W vid 8 Ω)
• Ingångsimpedans: 18 kO (RCA), 22 kO (XLR)
• Dämpningsfaktor: > 600 (20 Hz), 400 (1 kHz, referens 8 Ω)
• Signal-brusförhållande: 125 dB (A-vägd, referens 325 W)
• Kanalöverhörning: -140 dB (20 Hz), -80 dB (20 kHz)
• Spänningsförstärkning: 29 dB
• Svängningshastighet: 40 V/µs
• Växla:
  • Fram: Ström (På/Av)
  • Bakpanel: Driftlägen (Trigger, Manuell, Auto), Ingångsval (RCA, XLR, XLR -6 dB)
• Uteffekt (per kanal, kontinuerlig, 20 Hz – 20 kHz, < 0,1 % THD):
  • 8 O: 325 W (1 kanal / alla kanaler)
  • 4 O: 500 W (1 kanal / alla kanaler)
  • 2 O: 675 W (1 kanal / alla kanaler)
  • Stabil ner till kortslutning vid full uteffekt
• Strömförsörjningskrav: 105–130 V, 60 Hz
• Strömförbrukning: 1800 W
• Mått:
  • Höjd: 23,8 cm (inklusive fötter)
  • Bredd (fram): 49 cm
  • Bredd (chassi): 43,8 cm
  • Djup (inklusive handtag): 57,2 cm
• Vikt (upackad): 34 kg
