Anthem Electronics P 5 Multichanel Power Amplifier

5-kanalig referenseffektförstärkare i multimono-design

Anthem Statement P5 är ett 5-kanaligt effektförstärkare med en konsekvent multimonoarkitektur och en utgångseffekt på 325 watt per kanal. Konceptet är designat och tillverkat i Kanada och fokuserar tydligt på stabil effektleverans, exakt kanalseparation och hög strömkapacitet – även under krävande belastningsförhållanden.

Multimono-arkitektur för maximal kanaloberoende

Var och en av de fem kanalerna är helt oberoende och har separata signalvägar, egna kretskort, dedikerade kylflänsar och oberoende strömförsörjning.

Genom att eliminera delade signalvägar undviks överhörning helt. Resultatet blir en jämn kanalbalans över hela frekvensspektrumet och en exakt och stabil återgivning vid flerkanalsdrift.

Högströmsförstärkarsektion

Slutsteget för varje kanal är konstruerat för hög strömtillförsel. Fjorton bipolära effekttransistorer per kanal säkerställer konstant och kontrollerad uteffekt, även med komplexa högtalarbelastningar.

Matchade toroidtransformatorer används, vilket ger varje kanal sin egen strömförsörjning. Denna design säkerställer en jämn uteffekt – oavsett hur många kanaler som är i drift samtidigt.

Proprietärt ingångssteg och signalbehandling

P5 använder en egenutvecklad ingångstopologi istället för vanliga differentialsteg. Åtta utvalda, brusfria bipolära transistorer arbetar i en kaskadkopplad återkopplingsstruktur för att minimera distorsion och utöka bandbredden.

Termiskt kopplade ingångspar säkerställer stabila driftsförhållanden och bidrar till konsekvent signalbehandling.

Separata strömförsörjningar per kanal

Varje kanal har två oberoende strömförsörjningar, som matas av separata transformatorlindningar. Denna arkitektur förhindrar effektbortfall när flera kanaler används samtidigt och säkerställer en stabil spänningsförsörjning.

En integrerad anti-mättnadskrets stabiliserar driften under överväxel och möjliggör en snabb återgång till det linjära driftområdet. Dessutom minskar en reglerad strömförsörjning i elementsektionen bakgrundsbrus och minimerar störningar.

Signalrouting och kretskortslayout

Signalbehandling hanteras via flerskiktade FR-4-kretskort med genomgående hålanslutningar och förstärkta kopparlager. Stora jord- och strömplan minskar elektromagnetiska störningar och säkerställer ren signalöverföring.

Denna layout bidrar avsevärt till signalstabilitet och minimering av yttre påverkan.

Passivt kylsystem för kontinuerlig drift

För termisk stabilitet är P5 utrustad med stora kylflänsar i aluminium. Kylstrukturen har optimerats för luftflöde för att säkerställa effektiv värmeavledning även vid hög kontinuerlig effekt.

Avsaknaden av aktiva fläktar eliminerar ytterligare ljudkällor. Temperatursensorer övervakar kontinuerligt driftsförhållandena och säkerställer stabil och kontinuerlig drift.

Mångfald och integration av anslutningar

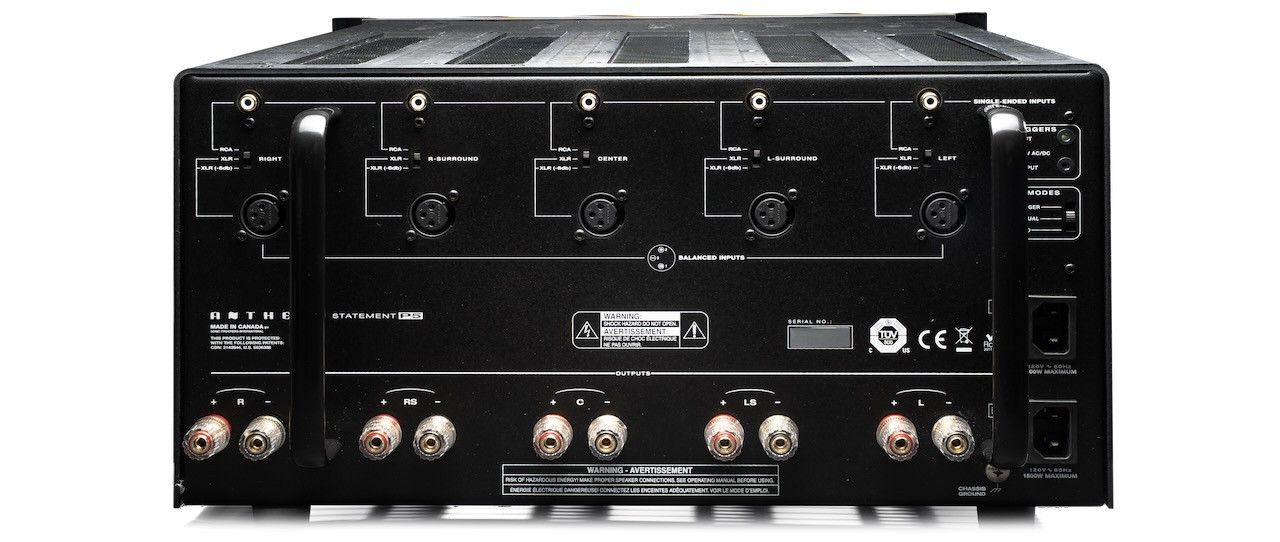

Förstärkaren erbjuder både obalanserade RCA- och balanserade XLR-ingångar. En omkopplare låter dig välja mellan ingångstyperna och justera nivån för XLR-anslutningar.

Stora, guldpläterade högtalarterminaler säkerställer en säker anslutning och signalöverföring med låga förluster – även med stora kabelanslutningar.

"No-Fuse" design och skyddskoncept

P5 använder ett direktanslutet strömförsörjningskoncept utan konventionella säkringar i signalvägen. Detta minskar den inre resistansen och förbättrar den omedelbara strömtillgängligheten.

Vid fel aktiveras endast nätverksskyddet. Dessutom används självåterställande skyddskomponenter (PTC), som automatiskt återställer normal drift efter att orsaken har åtgärdats.

Hus och mekanisk konstruktion

Höljet är baserat på en robust stålkonstruktion med hög mekanisk dämpning. Ett aluminiumhölje och noggrant tillverkade kontroller säkerställer en hållbar och funktionell design.

Konstruktionen är avsedd för kontinuerlig användning i flerkanalsdrift. Rackmonterade versioner finns som tillval för installationsmiljöer.

TEKNISKA DATA

• Ingångar: 5 × RCA (obalanserad), 5 × XLR (balanserad), 1 × trigger (3,5 mm monojack)
• Utgångar: 5 × högtalarterminaler (par), 1 × trigger (3,5 mm monojack)
• THD+N (225W vid 8O): 0,0007% (1kHz), 0,008% (20kHz)
• Intermodulationsdistorsion (IMD): 0,00019 % (CCIF, 325 W vid 8 O)
• Effektbandbredd: 10 Hz – 150 kHz (+0 / -3 dB, 325 W vid 8 Ω)
• Frekvensåtergivning:
  • 20 Hz – 20 kHz (+0 / -0,15 dB)
  • 5 Hz – 100 kHz (+0 / -2 dB)
• Ingångskänslighet (RCA/XLR, 0 dB): 1 Vrms för 28,3 Vrms utgång (100 W vid 8 Ω)
• Ingångsimpedans: 18 kO (RCA), 22 kO (XLR)
• Dämpningsfaktor: > 600 (20 Hz), 400 (1 kHz, referens 8 Ω)
• Signal-brusförhållande: 125 dB (A-vägd, referens 325 W)
• Kanalöverhörning: -140 dB (20 Hz), -80 dB (20 kHz)
• Spänningsförstärkning: 29 dB
• Svängningshastighet: 40 V/µs
• Växla:
  • Fram: Ström (På/Av)
  • Bakpanel: Driftlägen (Trigger, Manuell, Auto), Ingångsval (RCA, XLR, XLR -6 dB)
• Uteffekt (per kanal, kontinuerlig, 20 Hz – 20 kHz, < 0,1 % THD):
  • 8 O: 325 W (1 kanal / alla kanaler)
  • 4 O: 500 W (1 kanal / alla kanaler)
  • 2 O: 675 W (1 kanal / alla kanaler)
  • Stabil ner till kortslutning vid full uteffekt
• Strömförsörjningskrav: 105–130 V, 60 Hz
• Strömförbrukning: 2 × 1800 W
• Mått:
  • Höjd: 23,8 cm (inklusive fötter)
  • Bredd (fram): 49 cm
  • Bredd (chassi): 43,8 cm
  • Djup (inklusive handtag): 57,2 cm
• Vikt (upackad): 59 kg
