Nexo NANONXAMP4 4 Channel Amplifier

nanoNXAMP4 digital driven styrenhet

nanoNXAMP4 är en kompakt och energieffektiv allt-i-ett-lösning för förstärkning och signalbehandling. Den minskar systemkostnaderna avsevärt och är idealisk för tillämpningar inom detaljhandel, hotell och restaurang, religiösa platser och företagsmiljöer – utan att kompromissa med ljudkvaliteten.

nanoNXAMP4 4-kanalsförstärkaren levererar 4 x 250 watt via mycket tillförlitliga klass-D-effektförstärkare med extremt låg distorsion och en switchad nätaggregat (SMPS) med aktiv effektfaktorkorrigering (PFC). Detta ger den samma ljudkvalitet och karakteristiska ljudsignatur som NEXO:s större NXAMPMK2 TD-kontroller.

Den integrerade signalbehandlingen använder FIR-filter för exakt systemutjämning och linjär faskompatibilitet. Förkonfigurerade förinställningar finns tillgängliga för riktat val av högtalare från NEXOs populära ID- och ePS-serier.

En integrerad mixer och matrisfunktioner minskar kostnaderna ytterligare för mindre installationer. Installation och fjärrstyrning utförs bekvämt via ett integrerat webbgränssnitt, tillgängligt via Ethernet eller inbyggt Wi-Fi.

Viktiga funktioner

• Högtalarkontroller med integrerat 4-kanaligt slutsteg på endast 1U, halv rackbredd
• Fyra analoga ingångar (balanserade + obalanserade), linje- eller mikrofonnivå, samt digital SPDIF-ingång och -utgång
• Fyra klass-D-förstärkarkanaler med extremt låg distorsion och perfekt ljudkvalitet – 4 x 250 watt vid 4 ohm
• Universell strömförsörjning (100–240 V) med PFC-teknik för maximal effektivitet och jämn strömförbrukning
• Fjärrstyrning via integrerad WLAN-åtkomstpunkt eller via Ethernet-anslutning

Flexibel, skalbar och ekonomisk

nanoNXAMP4 4-kanalsförstärkaren finns i både standard- och Dante-versioner. Den kombinerar effekt och signalbehandling i en enda enhet, vilket avsevärt minskar den totala kostnaden för små till medelstora ljudförstärkningssystem. Perfekt anpassad till högtalare i NEXO ID- och ePS-serien.

Typiskt NEXO-ljud i kompakt form

Trots sin lilla storlek levererar nanoNXAMP4 förstklassig ljudkvalitet med 4 x 250 watt klass-D-förstärkning och minimal distorsion. Integrerad FIR-filtrering säkerställer exakta equalizerinställningar och fasnoggrann återgivning. Ett urval av förkonfigurerade förinställningar garanterar optimal prestanda för kompatibla NEXO-högtalarmodeller.

Mycket anpassningsbar och intuitivt kontrollerbar

Tack vare den integrerade mixern och matrisfunktionerna kan även mindre installationer implementeras utan ytterligare hårdvara. Väggmonterade kontrollpaneler (tillval) möjliggör enkelt val av källa och volymkontroll direkt på plats.

Enkel installation via webbgränssnitt

Systemkonfiguration och fjärrstyrning utförs bekvämt via ett integrerat, webbläsarbaserat användargränssnitt som är tillgängligt via Ethernet eller Wi-Fi. Ingångar, zoner, routing, högtalarförinställningar, fördröjningar och systeminformation kan bland annat hanteras intuitivt här.

Kompatibel med externa styrlösningar

nanoNXAMP4 kan enkelt integreras i befintliga nätverk och stöder både NEXOs eget NeMo-styrsystem och vanliga tredjepartsprotokoll för fjärrstyrning och systemövervakning.

Platsbesparande design

Med en yta på bara en rackenhet och halva rackbredden maximerar nanoNXAMP4 kanaltätheten och sparar värdefullt rackutrymme. Den integrerade 4x In / 4x Out DSP-arkitekturen med valfritt Dante-gränssnitt eliminerar behovet av ytterligare signalprocessorer – vilket minskar inte bara hårdvarukostnaderna utan även kabelarbetet.

Tekniska data

Prestandaspecifikationer:

• Antal kanaler: 4 förstärkarkanaler, bryggbara parvis (2 x 2)
• Maximal uteffekt (4-kanalsläge / 8 ohm): 4 x 200 watt
• Maximal uteffekt (4-kanalsläge / 4 ohm): 4 x 250 watt
• Maximal uteffekt (4-kanalsläge / 2 ohm): 2 x 250 watt
• Maximal uteffekt (2-kanaligt bryggat läge / 8 ohm): 2 x 200 watt
• Maximal uteffekt (2-kanaligt bryggat läge / 4 ohm): 2 x 350 watt
• Strömförbrukning (viloläge): 20 watt
• Strömförbrukning (standby): < 2 watt
• Strömförbrukning (standby utan nätverksanslutning): < 0,5 watt

Specifikationer för signal-till-utgång:

• Frekvensåtergivning: +0/-0,25 dB från 20 Hz till 20 kHz
• Ingångsimpedans / Ingångskänslighet: 20 kOhm / +13 dBU
• Dynamiskt omfång / Total harmonisk distorsion (THD+N): > 106 dB (A-vägd) / < 0,05 % (vid plan inställning)
• Latens: 1 ms (vid platt inställning)
• A/D- och D/A-omvandlare: 24 bitar vid 48 kHz
• Signalbehandling: 64-bitars DSP:er

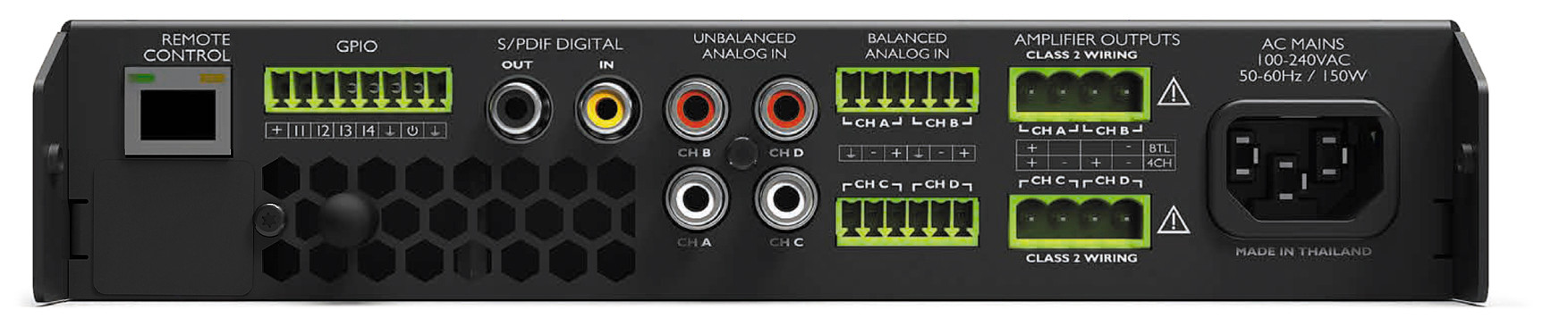

Bakre anslutningar:

• Analoga ljudingångar: 4 balanserade ingångar (Euroblock 3,5 mm pitch) eller obalanserade (RCA)
• Högtalarutgångar: 4 utgångar (Euroblock 5 mm pitch)
• Digital ljudingång/utgång: 1 x SPDIF 2-kanalig ingång/utgång (RCA)
• GPIO-port: 1 x Euroblock 3,5 mm med 4 globala ingångar och 1 global utgång
• Nätverksgränssnitt: 1 x Ethernet-port (100 Mbit/s) för fjärrstyrning
• Strömanslutning: 1 x IEC C14-kontakt
• Frontpanel och fjärrkontroll
• Främre lysdioder: 5 lysdioder (WiFi / Nätverk / Utgång / Ingång / Status)
• Fjärrkontroll: Via integrerad WiFi-åtkomstpunkt eller Ethernet-port (klient-/åtkomstpunktsläge)

Strömförsörjning:

• Nätspänning: Universell strömförsörjning med aktiv PFC, 100–240 V (50/60 Hz)
• Strömförbrukning vid 1/8 maximal belastning (4 ohm): 250 watt

Mått och certifieringar:

• Mått och vikt: 1U, 1/2 19' rack, 44,5 x 220 x 296 mm (H x B x D), 2,8 kg
• Elsäkerhetscertifiering: IEC62368-1 (2:a upplagan) och UL62368-1
• EMC-certifiering: FCC del 15 klass B, CAN/CSA-CISPR 22-10, EN55032/CISPR32, EN61000
