PA 3100 HV integrerad förstärkare

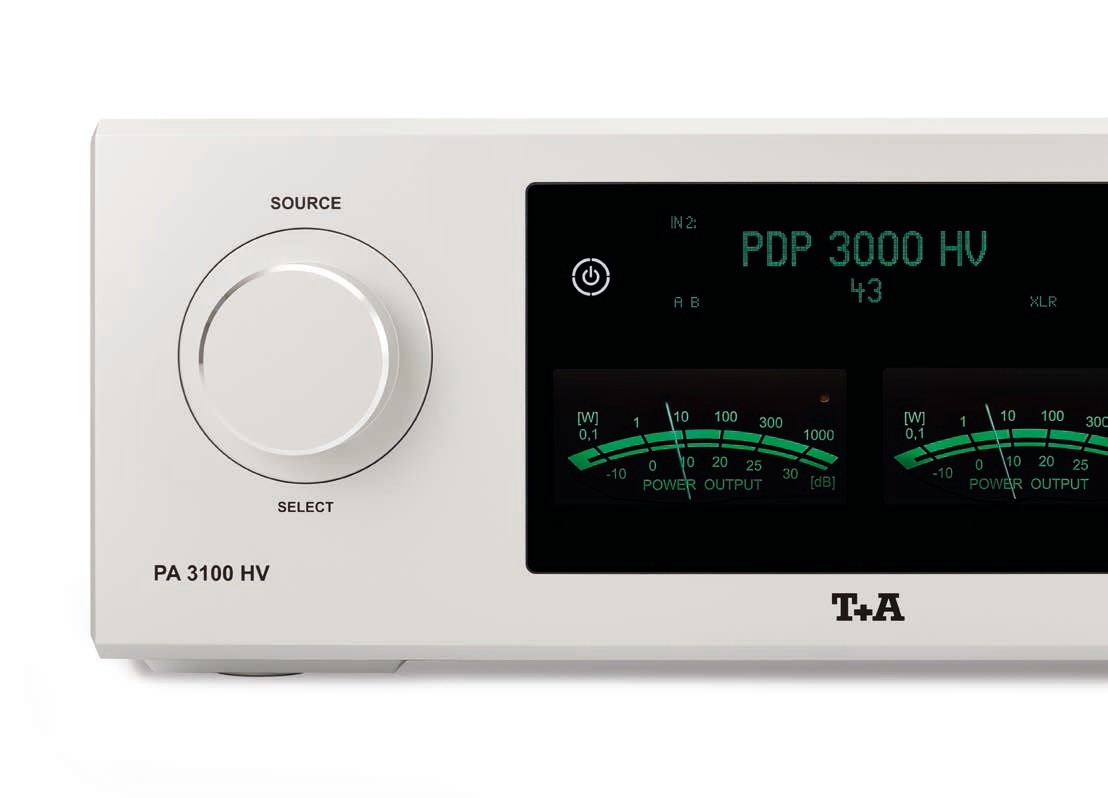

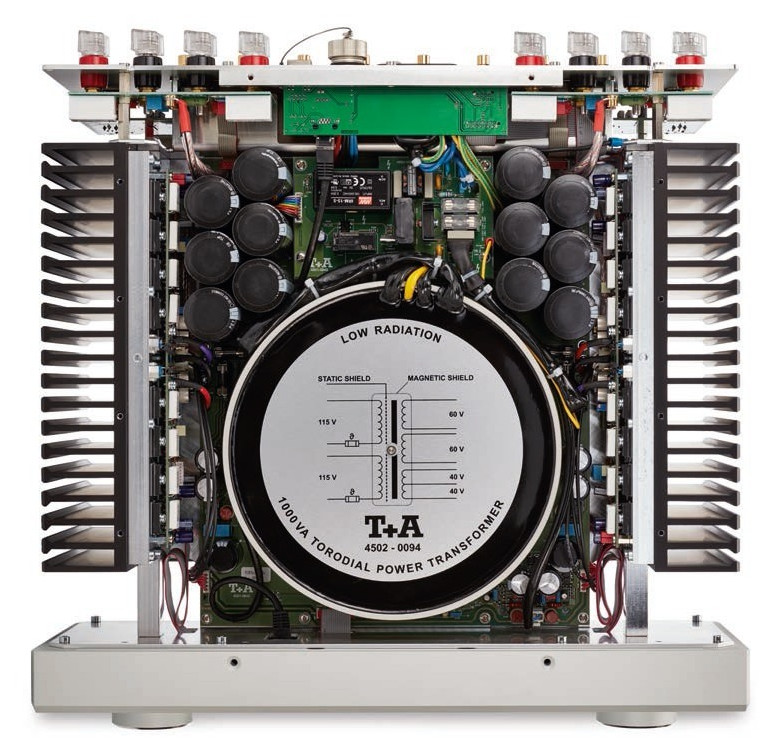

PA 3100 HV är en vidareutveckling av PA 3000 HV och är identisk i de flesta monteringar. Den direkt synliga skillnaden är de två VU-mätarna i fronten, som visar uteffekten per kanal logaritmiskt i watt vid 4 ohm. Vidare utvecklades ett nytt koncept för det analoga nätaggregatet och strömförsörjningen liknande det i A 3000 HV, vilket gör det möjligt att ansluta PS 3000 HV-strömförsörjningen och ytterligare öka stabiliteten och prestanda för hela strömförsörjningen. Ljudet kan förbättras ytterligare genom att revidera förförstärkardelen.

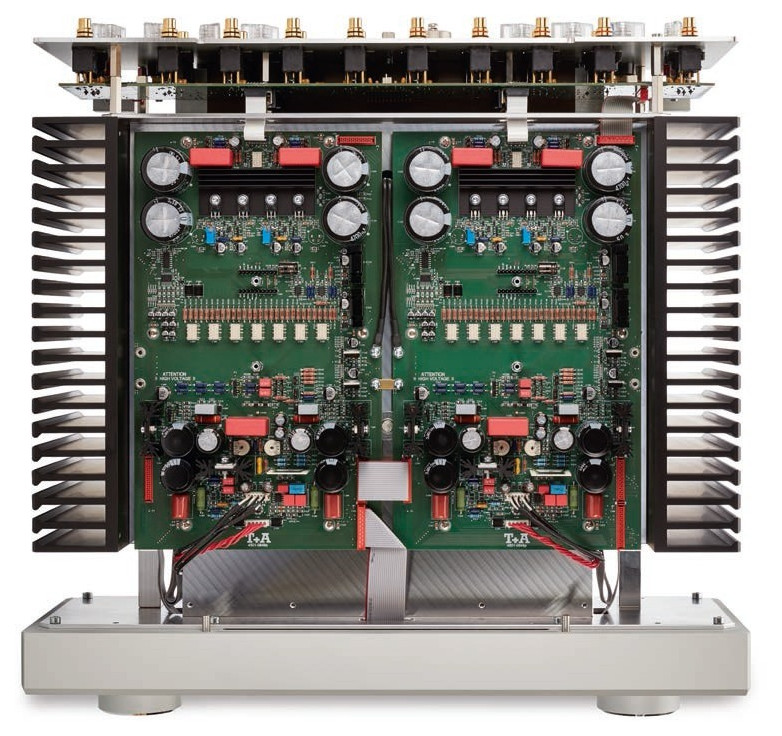

Liksom i P 3000 HV är kretstopologin för den integrerade förstärkaren baserad på en kaskoddifferentialförstärkare med handvalda audio J-FET transistorer och helt diskreta steg utan operationsförstärkare. På grund av detta kretskoncept och kvaliteten på komponenterna finns det praktiskt taget inget behov av övergripande negativ återkoppling. Med sin höga driftspänning möjliggör HV-tekniken inte bara hög linjäritet utan även ett extremt högt dynamiskt område. Signaler upp till 60 Vpp kan behandlas utan distorsion.
I HV-serien tas manöver- och kopplingsfunktioner i signalområdet över av gastäta inkapslade guldkontaktreläer, som inte har några kontaktproblem på grund av korrosion, damm etc. och ingen åldrande även efter många års drift. Bistabila reläer används i förförstärkaren, med vilka ingen permanent spolström flyter och därför ingen induktiv försämring av ljudsignalerna kan ske. Genom att integrera reläerna direkt i kretsen blir signalvägarna optimalt korta och det finns inga kabelvägar, som till exempel är fallet med konventionella volympotentiometrar. Volymkontrollen är också byggd med diskreta precisionsmotstånd och guldkontaktreläer, så det finns absolut exakt kanalspårning och inget brus eller distorsion.
Hela styrelektroniken är djupt inbäddad och avskärmad i den 40 mm tjocka och fräst från den solida frontpanelen, på vars framsida finns den ljusa och dimbara glasdisplayen (VFD) med slitstarka sensorknappar.
Knapparna för val av källa och volymkontroll är nålbärande inkrementella precisionskodare med en unik växlingskänsla.

Tekniska specifikationer

föregångare

• Frekvenssvar + 0 / - 3dB 0,5Hz -300kHz
• Extern / brusspänningsavstånd 105 / 110 dB
• Förvrängning < 0,001 %
• Intermodulation < 0,001 %
• Kanalseparation > 90 dB
• Ingångskänslighet nominell hög nivå (RCA) 7 x 250 mVeff ... 6 Veff / 20 kOhm
• Ingångskänslighet nominell balanserad (XLR) 4 x 500 mVeff ... 12 Veff / 5 kOhm


utgångar

• Hörlurar 50 ohm
• 1 x inspelare 250 mVeff / 100 ohm
• PRE ut Cinch nom 1 Veff, max 9,5 Veff / 50 Ohm
• PRE ut XLR nom 1,45 Veff, max 19,6 Veff / 50 Ohm


förstärkare

• Märkeffekt per kanal vid 8 ohm 300 watt
• Märkeffekt per kanal vid 4 ohm 500 watt
• Pulseffekt vid 8 ohm 380 watt
• Pulseffekt vid 4 ohm 700 watt
• Strömbandbredd 1 Hz - 150 kHz
• Frekvenssvar + 0 / - 3dB 0,5Hz - 180kHz
• Svänghastighet 60V/µs
• Dämpningsfaktor > 65
• Signal-brusförhållande > 115 dB
• Förvrängning < 0,03 %
• Siktning 120 000 µF

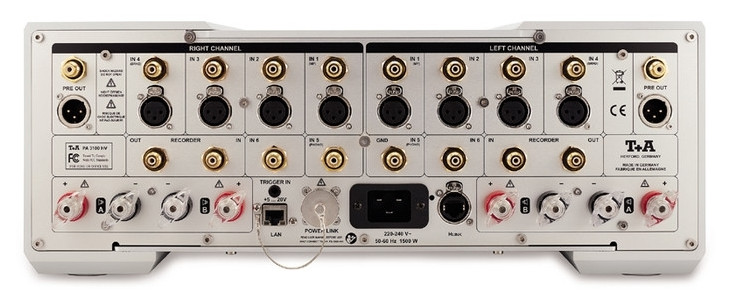

Anslutning / Tillbehör / Mått

• Nätanslutning 110V/60Hz eller 220/240V/50Hz
• Standbyläge < 0,5 W
• Fjärrkontroll F 3001
• extra utrustning: triggeringång +5 ... 20 V för fjärrväxling, ingång 4 konfigurerbar som frontkanal för surrounddekoder, anslutning för extra kraftpaket PS 3000 HV, LAN-anslutning för hemautomationssystem
• Mått (H x B x D) 17 x 46 x 46 cm
• Vikt 38 kg
• Versioner med lack silver 47 eller titanium 64, kylfläns svart 42


Tekniska ändringar reserveras!
