T+A PSD 3100 HV Digital Streaming Preamp

PSD 3100HV

Förförstärkaren streamar DAC

PSD 3100 HV designades för att kombinera prestandan hos våra bästa förförstärkare och omvandlare med bekvämligheten hos en multikällspelare. Från och med professionella digitala ingångar via FM, FM-HD, DAB+ radiouppspelning, Bluetooth och Connect-tjänster till streaming från lokala och globala internet- och nätverkskällor, konverterar PSD 3100 HV allt digitalt direkt till analoga signaler av högsta kvalitet, vilket gör den till den konsekventa audiofil lösning för alla de vars musiksamling har lämnat CD-åldern bakom sig. PSD 3100 HV är den universella kontrollcentralen för ett high-end system till vilket endast lämpliga effektförstärkare eller aktiva högtalare behöver anslutas. Samtidigt förkroppsligar den vårt kompromisslösa vetenskapliga tillvägagångssätt: den bästa uppspelningskvaliteten utan skadlig interaktion mellan de olika analoga och digitala enheterna är endast möjlig i en multifunktionell enhet genom kombinationen av unik teknologi och årtionden av erfarenhet.

Streaming och källor

I hjärtat av PSD 3100 HV är ett nätverkskort designat ur en audiofil synvinkel, vars uppgift är att behandla inkommande WLAN-, LAN- och USB-masterlägessignaler och få tillgång till högkvalitativa streamingtjänster som Tidal, Qobuz och Deezer. För lokala applikationer strömmar den nya tredje generationens T+A-streamingklient PCM-data upp till en kvalitet på 192/32 (HD) och DSD-filer upp till en upplösning på DSD 256 direkt från nätverket.

Utöver exceptionellt hög uppspelningskvalitet ligger fokus för streamingklienten på användarvänlighet: Den kostnadsfria airable-tjänsten hanterar streamingtjänster och internetradiostationer, vilket gör att hela administrationen kan automatiseras i bakgrunden.

PSD 3100 HV övervinner den långvariga motsättningen mellan överföring av mobildata och uppspelningskvalitet genom konsekvent användning av högkvalitativa och bekväma anslutningsstandarder, som till och med kan överföra okomprimerade Flac-filer utan kvalitetsförlust.

Utöver internetradioaccessen integrerad i streamingklienten, möjliggör PSD 3100 HV tre andra radiotjänster: FM, FM-HD och DAB+. Deras utomordentligt höga ljudkvalitet garanteras av den digitala mellanfrekvensen, demoduleringen och stereodekoderns slutsteg som används, medan den höga känsligheten gör att PSD:n kan ta emot och rent bearbeta även svaga signaler: Endast den intelligenta kombinationen av alla dessa egenskaper tillåter den mest klassiska av alla signalkällor som ska anslutas till kabeln samt på antenner låter utmärkt.

Förförstärkare och utgångar

PSD 3100 HV är också en förstklassig förförstärkare tack vare en klass A-förförstärkare inbyggd diskret i HV-teknik, den relästyrda volymkontrollen med balans- och loudness-funktion, tonkontroll som kan stängas av och statusen för -art dubbla mono slutsteg används. Dess högkvalitativa XLR- och obalanserade RCA-utgångar ger signalbryggan till effektförstärkare och drivna högtalare, medan hörlurar kan anslutas via en balanserad 4,4 mm Pentaconn-hörlursutgång. För att alla hörlurar ska kunna styras utan ansträngning, hämtar utsignalen sin signal från en speciell högpresterande hörlursförstärkare, som inte bara låter utmärkt, utan också är mycket stabil vad gäller spänning och ström.

digitala ingångar

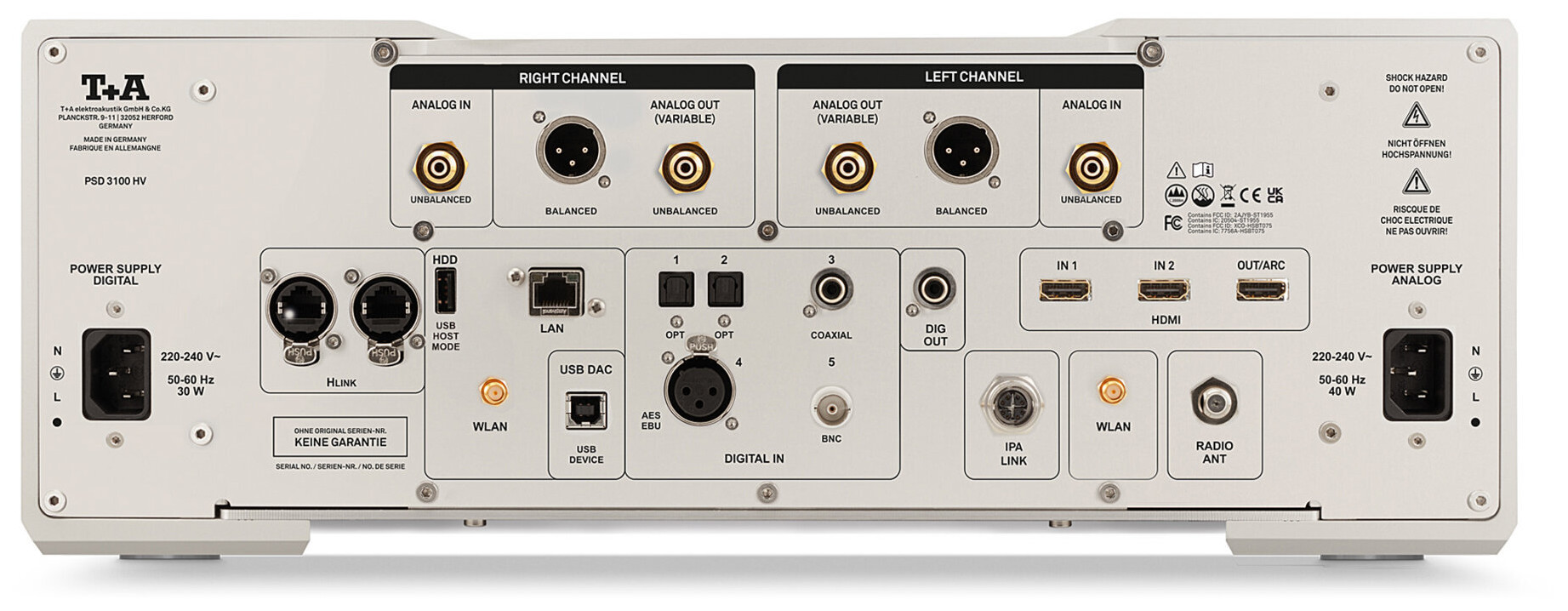

Det digitala anslutningskortet på PSD 3100 HV kartlägger det kompletta utbudet av alla moderna digitala källor: professionella AES/EBU, BNC samt optiska och koaxiala SP/DIF-ingångar finns tillgängliga samt två HDMI-ingångar och en HDMI-utgång. De tillåter alla anslutning av externa källor - såsom set-top-boxar, enheter och spelare. IPA-LINK-uttaget är avsett för att ansluta vår referens SACD-enhet PDT 3100 HV och sänder dess data i full upplösning. USB B (enhetsläge)-ingången baserad på Thesycon-chippet möjliggör bearbetning från PC:n till DSD 512 och PCM 768 av de efterföljande omvandlarmodulerna.

Path Separation Technology

Vi tror på oförfalskad ljudåtergivning, eftersom endast detta förmedlar artistens avsikt utan att lägga till eller subtrahera någonting. Omvandlarna spelar en avgörande roll här, eftersom de är avsedda att återge den ursprungliga analoga musiken från digitala data så nära originalet som möjligt. Det är därför vi utvecklade vår revolutionerande vägseparationsteknik, som inte behandlar PCM- och DSD-signaler tillsammans, utan bearbetar varje signaltyp via sin egen omvandlare. PCM-format konverteras med vår dubbeldifferentiella fyrdubbla omvandlare upp till 32bit/768 kSps och DSD-format med den unika T+A True 1Bit DSD D/A-omvandlaren upp till DSD 512 (24,6 MHz).

Omvandlare och filter

PSD 3100 HV bör sticka ut även med kritiska passager och de minsta detaljerna med sin fantastiska upplösning, dynamik, linjäritet och frihet från distorsion. Det är därför PCM-fyrdubbelomvandlaren utvecklad av T+A består av en dubbelsymmetrisk krets med åtta 32-bitars BurrBrown-omvandlare. Detta är det enda sättet som icke-linjäriteter kan kompenseras i en omfattning över genomsnittet, medan det redan minimala restbruset reduceras med ytterligare 6 dB. Trots denna prestanda kan PCM-omvandlaren anpassas till individuella ljudpreferenser tack vare sin 56-bitars signalprocessor. Fyra filtertyper designade av T+A finns tillgängliga för detta ändamål, som har ett optimalt tidsbeteende och ingen för- eller efteroscillation i den analoga signalen.

Vår T+A True 1Bit DSD-omvandlare är också helt unik eftersom den bröt med ett paradigm: Vanliga omvandlare bearbetar DSD-signaler genom att konvertera dem till PCM och spela upp dem via PCM-läge. Enligt vår uppfattning innebär detta att den ursprungliga kvaliteten på DSD-inspelningar går förlorad. Det är därför vi utvecklade True 1-Bit DSD Converter, som inte konverterar DSD-data utan konverterar den inbyggt och därmed helt bevarar ljudfördelarna med en bitström.

Tekniska specifikationer

förförstärkare

Frekvenssvar +0 /-3dB: 0,5Hz - 300kHz

Ljud/ljudförhållande: 108 / 112 dB

Distorsionsfaktor | Intermodulering | Kanalseparation: <0,001 % | <0,001 % | > 108dB

Ingångskänslighet nominell hög nivå (Cinch): 250 mVeff ... 9 Veff / 24 kOhm

Analog utgång RCA | XLR: nom 1 Veff, max 9,5 Veff / 20 Ohm | nom 1,45 Vrms, max 19,6 Vrms / 40 ohm

Hörlursutgång: 4,4 mm Pentaconn (6 ohm)

digitala ingångar

1 x AES-EBU 32...192 kHz / 16-24 bitar
4 x S/P-DIF: 1 x standardkoax
1 x högkvalitativ BNC 32...192 kHz / 16-24 bitar,
2 x optisk TOS-Link 32...192 kHz / 16-24 bitar
1 x USB DAC: Enhetsläge med max 768 kSps (PCM) och DSD 512*, stöder asynkron dataöverföring.
*DSD 512 endast från en Windows-dator med installerad drivrutin eller från en Linux-dator med kärna 4.4 eller högre.
2 x USB-masterläge för USB-masslagringsenheter (stick eller hårddisk)
2 x HDMI IN, 1 x HDMI OUT med ARC
1 x IPA (LVDS)

nätverksanslutning

LAN: Fast Ethernet 10/100/1000 Base-T,
WiFi: 802.11 b/g/n

D/A-omvandlare

PCM: Dubbel differentiell fyrdubbel omvandlare med fyra 32-bitars sigma-delta D/A-omvandlare per kanal. 705,6 / 768 ksps omvandlingsfrekvens

DSD: T+A True 1Bit DSD D/A-omvandlare, upp till DSD 512 (24,5 MHz), inbyggd bitström

Uppsampling (PCM): T+A-signalprocessor - synkron uppsampling med 4 valbara översamplingsalgoritmer. GRAN kort, GRAN lång, Bezier/IIR, Bezier

Analogt filter: 3:e ordningens faslinjära Bessel-filter, omkopplingsbart med 60
eller 120 kHz gränsfrekvens

Frekvenssvar: PCM 44,1 ksps: 2 Hz - 20 kHz
PCM 48kSps: 2Hz - 22kHz / DSD 64: 2Hz - 44kHz
PCM 96kSps: 2Hz - 40kHz / DSD 128: 2Hz - 60kHz
PCM 192kSps: 2Hz - 80kHz / DSD 256: 2Hz - 80kHz
PCM 384kSps: 2Hz - 100kHz / DSD 512: 2Hz - 100kHz
PCM 768kSps: 2Hz - 120kHz

Distorsionsfaktor: < 0,001 %

Signal-brusförhållande: >117dB

Kanalseparation: >110dB

strömmande klient

3:e generationens strömmande klientmodul med fyrkärnig processor

tuner

Internetradio: Airable Internet Radio Service (> 11 000 stationer över hela världen)

FM, FM HD: 87,5 - 108MHz; känslighet 1 µV; S/N > 65dBA

DAB, DAB+: 168-240MHz (Band III); Känslighet 2,0 µV, S/N > 96 dB

Funktioner: RDS/RDBS, stationsnamn (PS), programtyp (PTY), radiotext (RT), tid

Blåtand

Bluetooth-standard: A2DP (ljud), AVRCP 1.4 (kontroll) / aptX® HD, SBC, AAC

Anslutning / Tillbehör / Mått

Nätanslutning: 2 x 110-120 V eller 220-240 V, 50-60 Hz.
Drift: 30W digital / 40W analog

Standby: <0,5W

Mått (B x H x D) / Vikt: 17 x 46 x 46 cm / 26 kg

Tillbehör: 2x nätsladd, fjärrkontroll F 3100, BNC-adapter
