SPL - Sound Performance Lab Phonos RIAA Phono Preamplifier

SPL phonos

RIAA phono förförstärkare

Denna phono-förförstärkare för rörliga magneter (MM) och rörliga spole (MC) pickupsystem är baserad på den legendariska självdesignen av Douglas.

MM & MC

Det finns två pickupsystem för skivspelare:

Moving Magnet (MM) och Moving Coil (MC).

rörlig magnet

Rörliga magnetpickuper skapar en liten spänning genom att flytta en magnet mellan kopparspolar. MM-pickuper har mycket hög induktans och impedans.

Phonos erbjuder ett val av tre kapaciteter för att kunna korrigera linjäriteten i frekvensen och fassvaret.

Kapacitanserna är 150 pF, 220 pF och 330 pF.
I avstängt läge bestäms kapacitansen av kabelns kapacitans.

rörlig spole

MC-patronen är också en liten elektromagnetisk generator, men i vilken magneterna är ordentligt förankrade och spolarna rör sig mellan dem, det vill säga precis motsatsen till MM-patronen.

Utspänningen är dock mycket liten, bara några hundra mikrovolt, och är därför mer känslig för brus och inducerat brum. Detta gör designen av förförstärkaren till en utmaning, eftersom den mycket låga utspänningen måste förförstärkas på ett extremt brusfritt sätt. Med upp till 71,5 dB förförstärkning erbjuder Phonos en av de mest kraftfulla phono-förförstärkarna för MC-system, som tack vare 120V-tekniken förstärks med extremt lågt brus, linjärt och faslåst.

MC-pickuper har mycket låg induktans och impedans. Detta innebär att effekterna av kabelkapacitans (från skivspelare till förförstärkare) är försumbara.

Impedansen, å andra sidan, är relevant och kan ställas in i sex lägen: 100, 220, 470, 2,2k, 4,7k och 10 kOhm.

Om det finns tvivel om vilken impedans som motsvarar pickupens, kan impedanserna helt enkelt kopplas igenom tills det linjära frekvenssvaret är akustiskt bestämt.

perfekt nivå

Förstärkningsomkopplaren kan användas för att bestämma förstärkarens effekt, dvs. utgångsnivån för phono.
Det finns tre värden att välja mellan.
I läget " Norm " är förstärkningen för MM-system +46 dB och för MC-system +67 dB.

När omkopplaren är inställd på " -10 " reduceras förstärkningen med 10 dB (MM = +36 dB, MC = +57 dB). Detta är optimalt i kombination med vanliga hi-fi-enheter som fungerar med en referensnivå på -10 dBV.

Om omkopplaren är i läget " +4 " ökas förstärkningen med +4 dB (MM = +50 dB, MC = +71 dB).
Utgångsnivån är ungefär lika hög som den hos moderna DA-omvandlare med en referensnivå på 0 dBfs = 15 dBu.

Subsonic filter

Mullret från skivspelarens drivmekanism förstärks i uppspelningen av den höga boosten i basområdet av RIAA-utjämningen.

Med det omkopplingsbara subljudsfiltret erbjuder Phonos möjligheten att ta bort detta mullret.

anslutningar

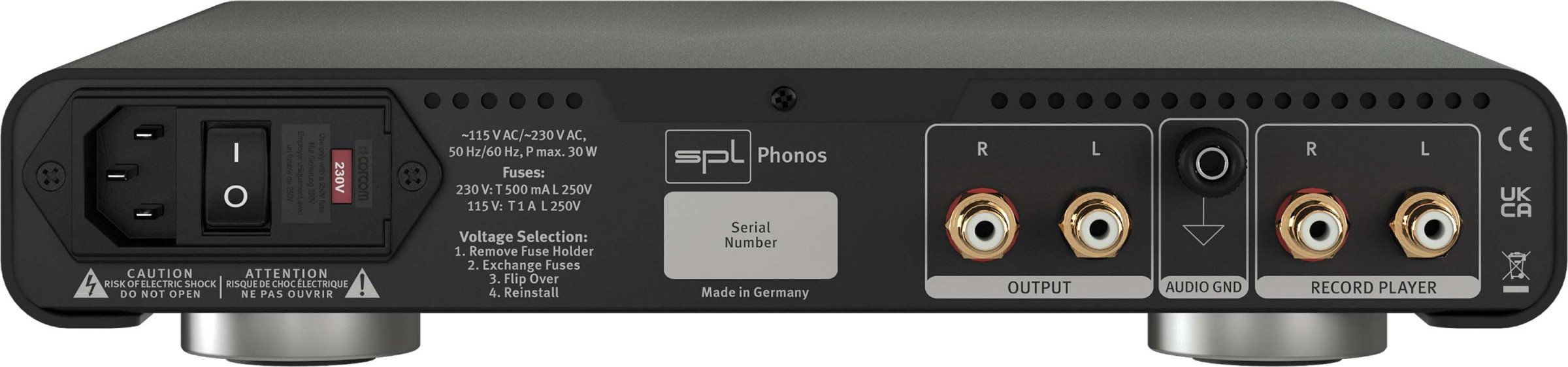

Guldpläterade cinch-uttag finns som anslutningar för anslutning av skivspelaren och för vidarekoppling till en förförstärkare såsom Director Mk2 eller Elector.

En jordanslutning för skivspelaren är utformad som ett bananuttag.
Jordledningen kan antingen klämmas fast eller kopplas in.

Låter bra

Med alla enheter i Professional Fidelity-serien utvecklas SPL inte bara enligt plan från början, utan även genom gehör. Många av grundkomponenterna är monterade på kretskorten i genomgående hålmontering (THT). Detta säkerställer att de komponenter som låter bäst är installerade.

RIAA-utjämning

RIAA-utjämning är en fonografinspelnings- och uppspelningsspecifikation som föreslås av Recording Industry Association of America (RIAA). Med RIAA-utjämningskurvorna introducerades en global de facto industristandard för vinylskivor 1954.

Vid klippning av rekordet använder RIAA-utjämningen en förbetoning där de låga frekvenserna reduceras och de höga frekvenserna förstärks (blå RIAA-kurva).

Basen reduceras med upp till 20 dB för att ge mer utrymme och längre skivlivslängd.
Högfrekvensområdet förstärks med upp till 25 dB för att öka signal-brusförhållandet mellan bruset och bruset från inspelningsmediet till ljudsignalen.

Under uppspelning händer precis det motsatta i phonos. De-emphasis-filtret (röd RIAA-kurva) kompenserar för förbetoningen och resultatet är ett linjärt frekvenssvar.

Douglas Self Design

Phonos RIAA-utjämning utvecklades enligt rekommendationerna från Douglas Self.
Idé: Många små kapaciteter istället för färre stora kapaciteter.
Fördelar: Kapaciteterna laddas och laddas ur snabbare, vilket resulterar i bättre upplösning och snabbare pulsbeteende.

Endast audiofila Styroflex-kondensatorer används i hela RIAA-equalizern.

Om: Douglas Self är en brittisk elektronikingenjör med en utpräglad förkärlek för ljud. Han har hedersgrader från Cambridge University och undervisar i psykoakustik vid University of Sussex.

VOLTAIR-tekniken

VOLTAiR består av termerna Volt och Air .
Volt är enheten för elektrisk spänning och Air är det engelska ordet för luft.

VOLTAiR symboliserar den till synes obegränsade dynamiken som ett resultat av den höga ljudspänningen.

120V-teknik är SPL-referenstekniken. Den är unik i ljudvärlden eftersom den fungerar med en DC-spänning på 120 volt. Detta motsvarar fyra gånger driftspänningen för IC-baserade operationsförstärkare för halvledarsystem. I vår Professional Fidelity-serie hänvisar de till denna oöverträffade teknik som VOLTAiR-teknik.

Högsta möjliga ljudkvalitet kräver högsta möjliga ljuddriftspänning.

120V-tekniken arbetar vid +/- 60 V. För att kunna hantera en så hög spänning har SPL-ingenjörer utvecklat speciella proprietära operationsförstärkare som kan arbeta vid +/- 60V DC - SPL 120V SUPRA op amps. Denna höga spänning skulle förstöra konventionella komponenter och operationsförstärkare.

120V-tekniken uppnår exceptionella tekniska specifikationer och ljudfördelar. Ur teknisk synvinkel, vad gäller dynamiskt omfång, signal-brusförhållande och överbelastningsmotstånd. Ljudmässigt, detaljrikedom och en absolut avslappnad lyssningsglädje.

"120V" i teknikens namn har för övrigt inget med den lokala nätspänningen från uttaget att göra. Det handlar om driftspänningen i enheten som ljudsignalerna bearbetas med.

Nätspänningen från uttaget omvandlas till erforderlig sekundärspänning i enhetens interna linjära strömförsörjning med ringkärlstransformator. Likriktare omvandlar denna AC-spänning till de DC-spänningar som krävs i ljudenheten.

jämförelse

De flesta ljudenheter arbetar med en intern driftspänning på +/-15 volt och kan därför bearbeta en maximal ingångsnivå på +21,5 dBu. Till exempel, om en DAC har en utgångsnivå på +22 dBu vid 0 dBFS, skulle nivåtoppar i musikmaterialet redan orsaka klippning i enhetens ingångssteg. Alla komponenter i ljudenheten fungerar ofta på sin gräns. Resultatet är ett bullrigt ljud som orsakar stress och snabbare hörseltrötthet.

Tack vare den högre interna driftspänningen på +/- 60 volt kan enheter från SPL med VOLTAiR-teknik bearbeta ingångsnivåer på +32,5 dBu - dvs erbjuda 12 dB mer utrymme. Som ett resultat arbetar alla komponenter kontinuerligt i det optimala arbetsområdet. Resultatet är en mycket behaglig, naturlig och avslappnad ljudupplevelse. Så du kan njuta av din musik i varje detalj.
