Technics SL-1000R Direct Drive Turntable System

Coreless Direct Drive Motor

Den kärnlösa direktdrivna motorn av dubbelspolstyp med dubbelrotor, som nyligen utvecklades för detta ändamål, hade spolar på båda sidor för 12-polig, 18-spolardrift, med tillräckligt högt vridmoment för att driva plattan i tungviktsklassen (cirka 7,9 kg) . Förskjutning av spolarna på båda sidor 60 grader förbättrade substratets styvhet, undertryckte fina vibrationer och minskade självinduktansen. Dessa förbättringar uppnådde en stabil rotation på 0,015 % wow och fladder eller mindre, vilket anses vara mätgränsen. Dessutom använder axiallagren som stöder plattan i tungviktsklass en speciell teknisk plast för att ge både hög styvhet och tillförlitlighet.

Dämpar oönskade motorvibrationer

Motorn som utvecklades för SL-1200G fungerade som plattformen för den direktdrivna motorn. Den dubbla spolen, förstärkta axiallager och ett chassi med ökad styvhet gav en stabiliserad motor med låg tyngdpunkt. Genom att placera två rostfria vikter med hög styvhet och hög specifik vikt i botten av chassit bibehålls styvheten och den låga tyngdpunkten. Dessa grundliga åtgärder för att förhindra oönskade vibrationer hjälper till att uppnå överväldigande rotationsprecision och förbättra S/N.

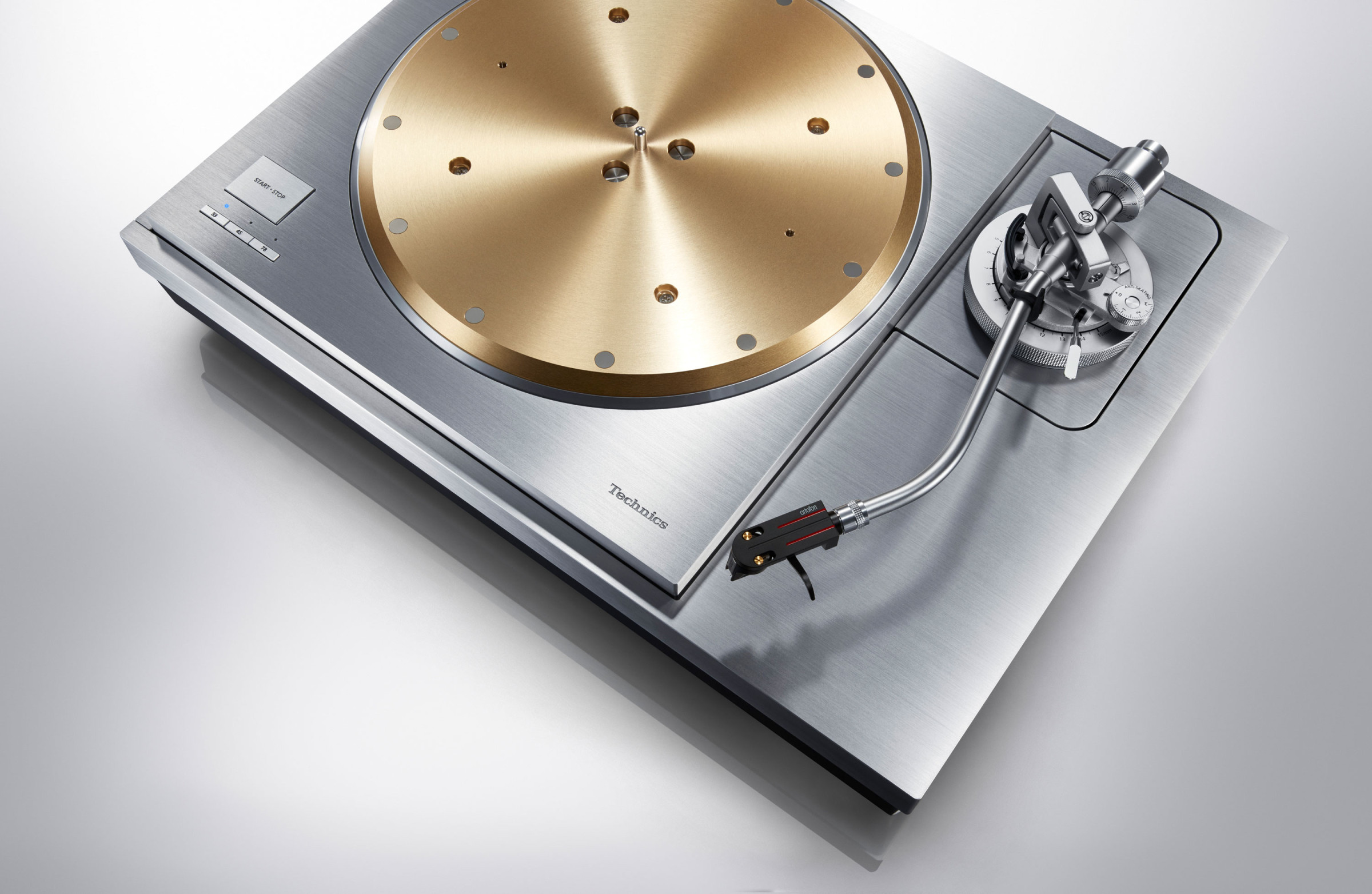

Tungviktsklass skivspelare

Skivtallriken placerar volframvikter, som har en extremt hög specifik vikt och är svåra att bearbeta, på den yttre periferin av en 10 mm tjock mässingsvikt. Mässingsvikten är laminerad på den gjutna aluminiumen, vilket ger tallriken en totalvikt på cirka 7,9 kg och en tröghetsmassa på cirka 1 ton?cm. Ett dämpande gummi för att eliminera oönskade vibrationer är också fäst på den bakre ytan för att bilda en 3-lagers konstruktion och uppnå hög styvhet och utmärkta vibrationsdämpande egenskaper.

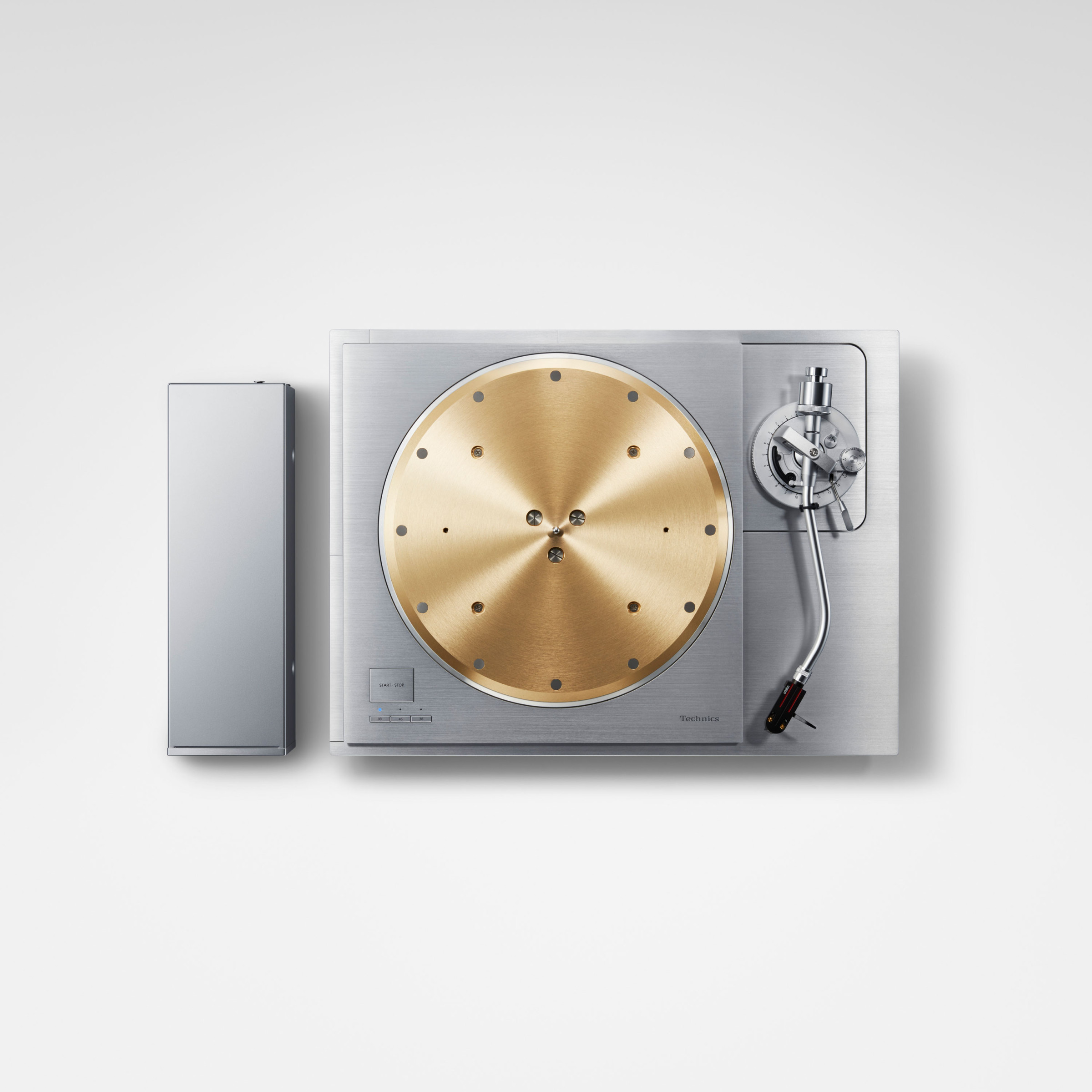

Separat kontrollenhet

Styrenheten är separerad från huvudenheten för att dämpa effekterna av oönskat brus på huvudenheten. För att uppnå en strömförsörjningskrets som ger bra reglering för högt vridmoment används en omkopplande strömförsörjning. För att minska bruset som når pickupen är strömförsörjningen försedd med en unik teknologi som ger en spänningsförsörjning med minimalt brus genom en nyutvecklad "oönskad brusreduceringskrets". För att minimera bruset även under kommunikation används ett mycket tillförlitligt system som motstår effekterna av externt brus för kommunikation mellan huvudenheten och styrenheten. Dessa grundliga bullerreducerande åtgärder uppnår världens högsta nivå S/N.

Minutjustering och indikering av rotationer

Denna skivspelare stöder inte bara LP (33 1/3 rpm) och EP (45 rpm) analoga skivor, utan även SP (78 rpm). Rotationen (rpm) kan även ställas in till två decimaler (max ±16%) från styrenheten. OLED-skärmen kan också visa rotation med noggrannhet ner till två decimaler, så att användaren både kan höra och se extremt exakt rotation.

Högkänslig tonarm

För att göra det möjligt för tonearmen att exakt spåra skivans rotation, har Technics traditionellt använt den statiska balansen, S-typ universal tonearm med ett lätt, högdämpande magnesium tonearmsrör. Tonarmskonstruktionen med kardanupphängning använder högprecisionslager. Ytterst skickliga japanska hantverkare hanterar all montering och justering för att uppnå en hög känslighet för första rörelser för att exakt spåra spåren som skärs in i skivorna. OFC används för interna ledningar, så musiksignalen som förmedlas från kassetten dämpas inte och den musikaliska energin som skärs in i skivan går inte förlorad, vilket ger mycket levande ljud.

Tonarmsbas

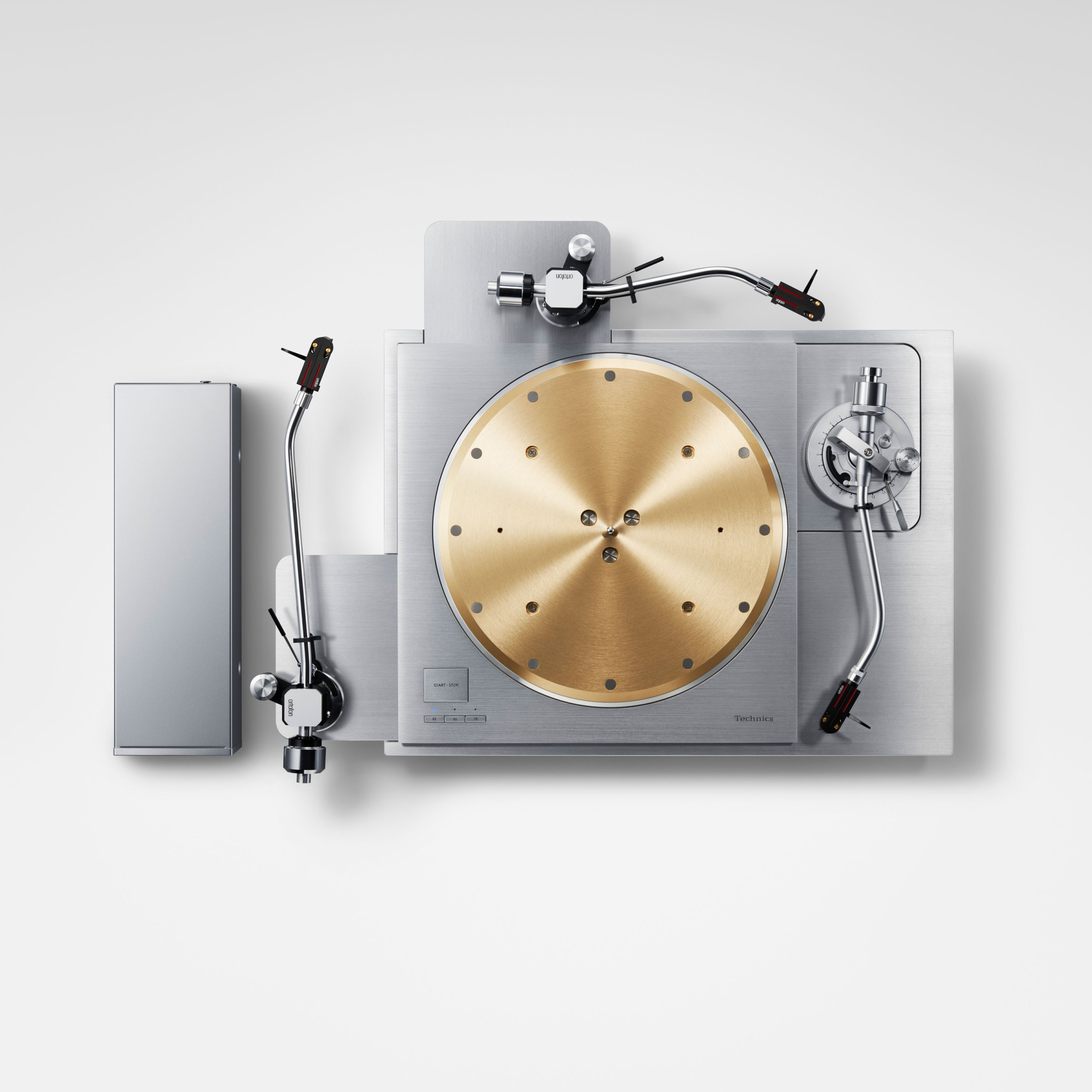

Tonarmsbasen, på vilken tonearmen är monterad, är starkt integrerad med skivspelarens del. Om man jämför skivtallrikens basdel med tonearmsmonteringskonstruktionen, är förhållandet mellan tonearmslagren, vridskivans lager och nålpositionen alltid konstant, vilket ger en struktur där vibrationerna som orsakas av styvheten hos vridbordets basmaterial har minimal effekt, och tonearmsprestanda är maximerad. En valfri tonearmsbas kan också köpas, vilket gör det möjligt att, förutom standard tonearm, montera en befintlig kort eller lång typ av tonearm från SME eller Ortofon (upp till tre inklusive standard tonearm).

Terminal av hög kvalitet

En guldpläterad 5-stifts DIN-terminal används, vilket gör att användaren kan välja önskad PHONO-kabel. Ett integrerat, bearbetat, högstyvt aluminiumhölje dämpar också externt brus från att nå pickupen.

Ett styvt skåp och högdämpande silikonisolator

Skåpet har en 2-lagers konstruktion bestående av BMC (bulk molding compound) och en 30 mm tjock aluminium topppanel. Skivbordsdelen är en 3-lagers konstruktion som består av BMC, pressgjuten aluminium och en 25 mm tjock topppanel i aluminium. Detta ger systemet en konstruktion av 5 lager av olika material för att säkerställa tillräcklig styvhet. Isolatorn som stödjer skåpet är ett speciellt silikongummi som kombinerar höga vibrationsdämpande egenskaper och långsiktig tillförlitlighet. Förstärkning med ett cylindriskt rör av en mikrocellspolymer absorberar vibrationer i horisontell riktning. Dessa delar är inrymda i ett pressgjutet zinkhus med hög specifik vikt, för isolering från yttre vibrationer.

SL-1000R
Direktdriven skivspelare

Skivspelare sektion

Körmetod

Direct Drive

Motor

Borstlös DC-motor

Skivspelare hastigheter

33 1/3, 45, 78 rpm

Justera intervall

±16 %

Startmoment

0,39 N·m / 4,0 kg?cm (3,47 lb-in)

Wow och fladdra

0,015 % WRMS

Skivtallrik

Mässing och aluminium pressgjuten kombinerat
Diameter: 323 mm (12-23/32')
Vikt: Ca. 7,9 kg (17,5 lbs) (inklusive skivmatta)

Tonarmssektion

Typ

Universell statisk balans

Effektiv längd

Från tonarmsvängen till pennan: 254 mm (10')
Från tonarmsvängen till spindeln: 239 mm (9-13/32')

Hänga över

15 mm (19/32 tum)

Spårningsfelvinkel

Inom 1° 48' (vid det yttre spåret på 30 cm (12') rekord)
Inom 0° 30' (vid det inre spåret på 30 cm (12') rekord)

Offset vinkel

21°

Justeringsområde för armhöjd

0 - 15 mm

Stylus tryckjusteringsområde

0 - 4 g (direktavläsning)

Tillämplig patronviktsintervall (inklusive Headshell)

15,9 - 19,7 g (utan extra vikt)
18,8 - 23,6 g (med liten extra vikt)
22,5 - 26,3 g (med medelvikt)
26,0 - 31,0 g (med stor extra vikt)

Terminaler

Ljudutgång

PHONO (Din Jack) x 1 *Endast rak kabel

Allmän

Strömförsörjning

AC 110 - 240 V, 50 / 60 Hz

Energiförbrukning

10 W
Cirka. 0,05 W (standby)

Mått (B x H x D)

Huvudenhet
531 x 188 x 399 mm (20-29/32 × 7-13/32 × 15-23/32 tum)
Styrenhet
110 x 84 x 350 mm (4-11/32 × 3-5/16 × 13-25/32 tum)

Vikt

Huvudenhet Ca. 40,2 kg (88,7 lbs)
Styrenhet Ca. 2,1 kg (4,7 lbs)

Drifttemperaturens omfång

0° till +40° (32°F till +104°F)

Driftfuktighetsområde

35 % till 80 % RH (ingen kondensation)

Tillbehör

Skivspelare, skivspelare matta, EP skivadapter, Balansvikt, Hjälpvikt (liten) (mitten) (stor), överhängsmätare, skruvsats för skivspelare, löstagbart handtag, sexkantnyckel, isolatorfäste, dammskydd, AC huvudkablar, bruksanvisning
