Ortofon Step-Up-Set Vinyl-Einsteiger

Set-Up-Set für Vinyl Starter

Aller Anfang ist schwer? Nein, überhaupt nicht. Mit dem Set-Up-Set von Ortofon wird dem Vinyl-Einsteiger alles an die Hand gegeben, um schnell und einfach das beste aus seinem Plattenspieler herauszuholen.

Zum Set gehören

• MM-Tonabnehmer-Highlight Ortofon 2M Blue
• Balken-Tonarmwaage
• Einstell- Überhangschablone

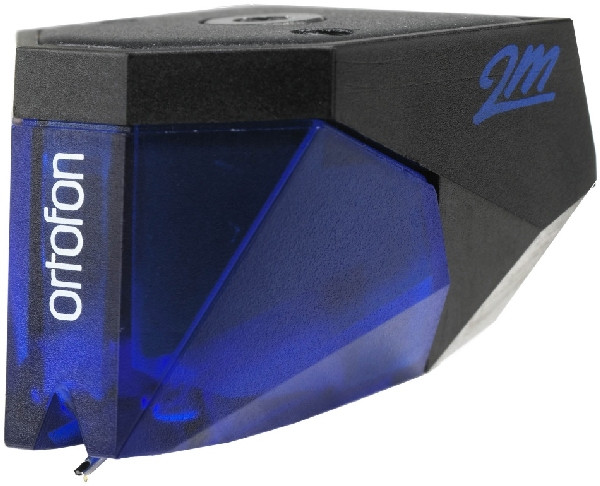

Ortofon 2M Blue

Das Ortofon 2M Blue spielt dank seines nackten Diamanten dynamischer und detailreicher als ein Ortofon 2M Red. Ein nackter Diamant weist im Vergleich zu einem geklebten Diamant weniger bewegte Masse auf. Durch die geringere Massenträgheit kann der Abtastdiamant so der Rillenmodulation leichter folgen.

Technische Daten

Tonabnehmer-Typ: MM (Moving-Magnet)

Ausgangsspannung: 5,5mV*

Verstärkeranschluss: Phono MM

Kanalabweichung bei 1 kHz: 1,5dB

Übersprechdämpfung bei 1kHz: 25dB

Übersprechdämpfung bei 15kHz: 15dB

Frequenzbereich: 20-25.000Hz

Frequenzgang: 20-20.000Hz +2/-1dB

Abtastfähigkeit bei 315Hz: 80µm**

Nadelnachgiebigkeit: 20µm/mN

empf. Tonarm-Typ: leicht und mittelschwer

Abtastdiamant: elliptisch, nackt

Verrundung: r/R 8/18µm

Auflagekraftbereich: 16-20mN (1,6-2,0g)

empf. Auflagekraft: 18mN (1,8g)

Abtastwinkel: 20 Grad

Gleichstromwiderstand: 1,3kOhm

Induktivität: 700mH

empf. Abschlusswiderstand: 47kOhm

empf. Abschlusskapazität: 150-300pF

Gehäusematerial: Lexan DMX

Höhe (nicht PnP MkII): 18mm

Gewicht: 7,2g

Ersatz-Nadeleinschub: Stylus 2M Blue

*bei 1000Hz, 5cm/sec. **bei empfohlener Auflagekraft
Höhe = Abstand von der Diamantspitze zur Deckelplatte

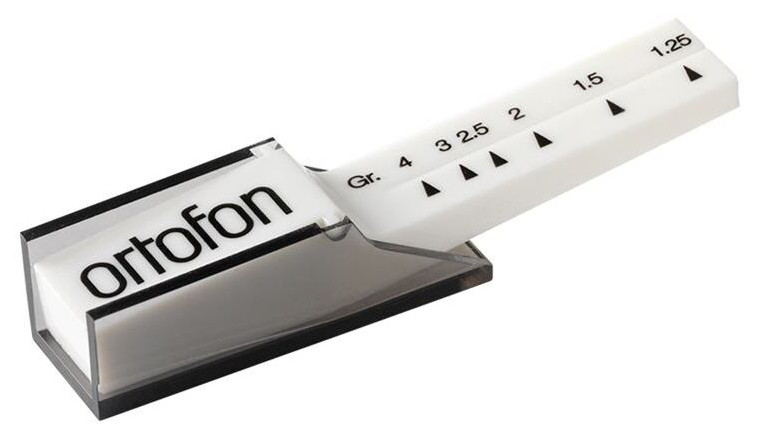

Balken-Tonarmwaage

Die Auflagekraft ist der nach unten gerichtete Druck, der durch das Gewicht des Tonarms durch die Tonabnehmernadel auf die Schallplatte ausgeübt wird. Es ist wichtig, die richtige Spurführungskraft einzustellen, um die Wiedergabeleistung zu maximieren und das Risiko von Fehlspuren oder übermäßigem Schallplattenverschleiß zu verringern.

Informieren Sie sich über die vom Hersteller empfohlenen Einstellungen für die Auflagekraft Ihres Tonabnehmerstiftes. Das Messwerkzeug für die Ortofon Auflagekraft ist eine kleine Skala mit Kunststoffzapfen, mit der die Auflagekraft zwischen 1,25 g und 4 g genau gemessen werden kann.

Das Ortofon-Messgerät ist einfach zu bedienen:

1. Setzen Sie den Taststift (Nadel) des Tonabnehmers sehr vorsichtig in die gerillte Führungsspur an der gewünschten Markierung für die Auflagekraft ein.
2. Als nächstes stellen Sie das Gegengewicht oder die Tonarmdruckskalen ein, bis die Ortofon-Drehpunkt-Skala im Gleichgewicht ist. Die Skala auf dem Kraftmesser ist in Gramm markiert.

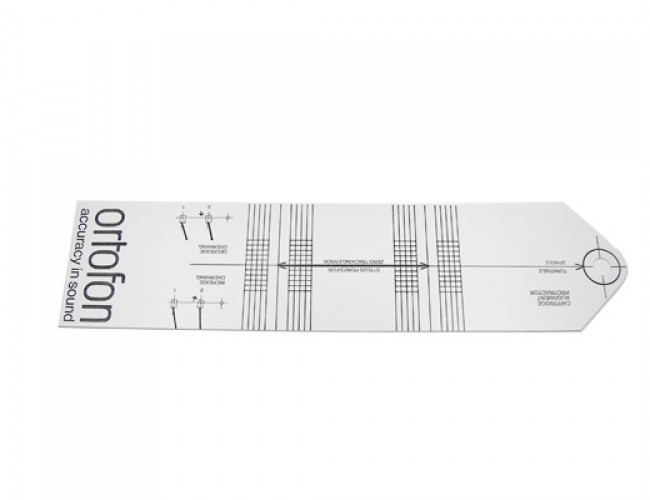

Einstell-/ Überhangschablone

Eine Einstell- oder Überhangschablone wird verwendet, um den richtigen Abstand von der Spitze der Nadel zum Drehpunkt des Tonarms zu ermitteln.

Die Ortofon-Tonarmwaage misst die Auflagekraft zwischen 1,25g und 4g.

Technische Daten

• Messbereich: 1,25 bis 4g (12,5 bis 40mN)
• Länge x Breite x Höhe: 70 x 12 x 10mm
