Luxman DA-07X D/A Wandler

DA-07X – Hochauflösender D/A-Wandler mit USB

Der DA-07X ist ein moderner Standalone-DAC, der das schlanke Gehäuseformat des bewährten DA-06 übernimmt und mit hochentwickelter digitaler Signalverarbeitung aufwartet.

Basierend auf Technologien des Flaggschiffs D-10X bietet der DA-07X eine zentrale Schnittstelle für moderne HiFi-Systeme mit USB- und digitalen Eingängen.

Präzise Dual-Mono DAC-Architektur

Im Herzen arbeitet eine Dual-Mono-Konfiguration mit ROHM BD34301EKV „MUS-IC“-DAC-Chips, die bereits in den aktuellen Luxman-Topmodellen zum Einsatz kommen. Jeder Differenzausgang wird separat verarbeitet und sorgt für eine detailreiche, dynamische und räumlich präzise Wiedergabe.

Über den USB-Eingang werden PCM-Signale bis 768 kHz / 32 Bit und DSD bis 22,5 MHz unterstützt. Über S/PDIF sind PCM bis 192 kHz / 24 Bit und DSD (DoP) bis 2,8 MHz möglich. Die vollständige MQA-Dekodierung ist integriert. Ein jitterarmes, hochpräzises Taktmodul sorgt für eine saubere digitale Signalbasis.

Analoge Ausgangsstufe

Die analoge Sektion arbeitet vollständig symmetrisch. Diskrete Pufferschaltungen übernehmen gleichzeitig die Tiefpassfilterung und treiben nachfolgende Verstärkerstufen souverän an. Die getrennte Verarbeitung der Kanäle im Dual-Mono-Modus garantiert maximale Trennung, Klarheit und Musikalität.

Umschaltbare Filtermodi für PCM/MQA sowie DSD ermöglichen die Anpassung des analogen Ausgangscharakters an persönliche Hörpräferenzen. Weitere Features wie Low-Jitter-Funktionen, deaktivierbare Digitalausgänge und Phasenumkehr sorgen für optimale Integration in jede Anlage.

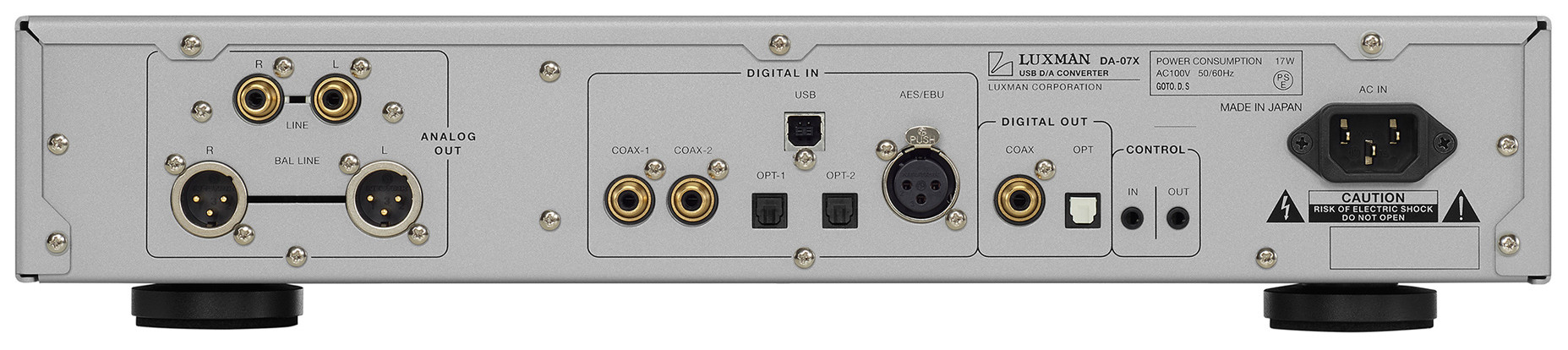

Digitale Eingänge und Ausgänge

• USB-Eingang: Hochauflösende Verbindung zu PC, Mac oder Netzwerk-Transporten
• Koaxial: 2×
• Optisch: 2×
• AES/EBU XLR: 1× symmetrisch
• Analoge Ausgänge: 1× symmetrisch (XLR) / 1× unsymmetrisch (Cinch)
• DD-Wandlerfunktion: Durchschleifen digitaler Signale zu koaxialen oder optischen Ausgängen

Die Anschlüsse sind großzügig dimensioniert, um hochwertige Kabel aufzunehmen, und unterstützen sowohl klassische als auch moderne HiFi-Systeme.

Stromversorgung und Bautechnik

Der DA-07X verwendet einen groß dimensionierten OI-Typ-Netztransformator, getrennte Spannungsregler für einzelne Schaltungsblöcke und speziell angefertigte 10.000-µF-Filterkondensatoren. Hochreine OFC-Verdrahtung, gerade Leiterbahnen und selektierte Originalbauteile sorgen für eine stabile, rauschfreie Versorgung.

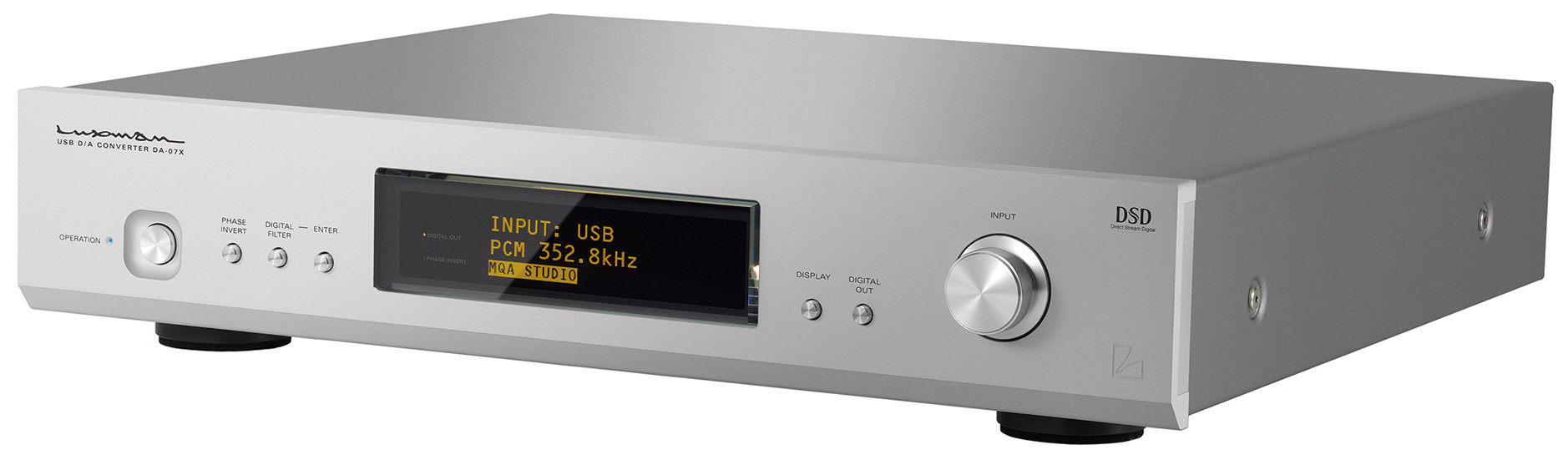

Gehäuse und Ergonomie

• Front: Gestrahltes Weiß mit großem, hochauflösendem OLED-Display
• Display: Dimmer in 4 Stufen, Auto-Off-Funktion
• Abschirmung: Digitale und elektromagnetische Störungen werden effektiv blockiert
• Bodenplatte: Extra dickes Stahlblech (3,6 mm) für erhöhte Masse und Stabilität
• Füße: Gusseisen mit Dichtegradient für Vibrationsschutz
• AC-Eingang: Stabil montiert für schwere IEC-Kabel

Integration in HiFi-Systeme

Der DA-07X eignet sich als zentraler D/A-Wandler für anspruchsvolle digitale Wiedergabe. Er lässt sich perfekt mit Netzwerk-Transporten wie dem NT-07X, klassischen Verstärkern oder hochwertigen Kopfhörerverstärkern wie dem P-750u MKII kombinieren. Seine Kombination aus moderner digitaler Signalverarbeitung und sorgfältig entwickelter analoger Ausgangsstufe macht ihn zu einer Schlüsselkomponente zukunftsorientierter Audioanlagen.

Technische Daten

• Format: 2-Kanal-D/A-Wandler
• Unterstützte Abtastfrequenzen:

USB (PCM): 44,1kHz, 48kHz, 88,2kHz, 96kHz, 176,4kHz, 192kHz, 352,8kHz, 384kHz, 705,6kHz, 768kHz (16/24/32 Bit)

USB (DSD): 2,8MHz, 5,6MHz, 11,2MHz, 22,5MHz (1 Bit)

COAX, OPT, AES/EBU: 44,1kHz, 48kHz, 88,2kHz, 96kHz, 176,4kHz, 192kHz (16/20/24 Bit)

• Digitaleingänge: USB x1, COAX x2, OPT x2, symmetrisch (AES/EBU) x1
• Digitalausgänge: COAX x1, OPT x1
• Analoge Ausgänge:

Ausgangsspannung: unsymmetrisch 2,4 V, symmetrisch 2,4 V (DSD 2,3 V)

Ausgangsimpedanz: unsymmetrisch 300 O, symmetrisch 600 O

• Frequenzgang: 5 Hz – 20 kHz (+0, -0,4 dB), 5 Hz – 47 kHz (+0, -3,0 dB)
• Gesamte harmonische Verzerrung (THD): 0,001 % (unsymmetrisch/symmetrisch)
• Signal-Rausch-Verhältnis (S/N): 124 dB (IHF-A)
• DAC-IC: ROHM BD34301EKV x2 (Dual-Mono-Modus)
• Leistungsaufnahme: 21 W
• Abmessungen (B×H×T): 402 × 92 × 40 mm (inklusive 14 mm Knopf vorne, 8 mm Klemme hinten)
• Gewicht: 12,8 kg
• Zubehör: Netzkabel
