Aurender NH10 – Audiophiler Netzwerk-Switch mit OCXO-Taktung und galvanischer Isolation

Der Aurender NH10 ist kein klassischer Netzwerk-Switch, sondern eine für Audioanwendungen optimierte Netzwerkinfrastruktur-Komponente. Ziel ist nicht höhere Bandbreite, sondern eine kontrollierte, elektrisch saubere und zeitlich stabile Datenverteilung innerhalb digitaler Wiedergabeketten.

Im Zentrum stehen drei technische Aspekte: Taktstabilität, konsequente Rauschunterdrückung und galvanische Trennung. Der NH10 ist damit als vorgelagerte Netzwerkschicht für Streaming-Systeme konzipiert, insbesondere in Kombination mit hochwertigen Digital-Transporten und DACs.

Taktarchitektur und Jitter-Reduktion

Der NH10 arbeitet mit einem OCXO (Oven Controlled Crystal Oscillator) mit einer Frequenzstabilität von < 0,005 ppm. Diese hochstabile Referenz dient als zentrale Zeitbasis für alle internen Prozesse.

Eine FPGA-basierte Synchronisation sorgt dafür, dass sämtliche Datenpfade auf diese Master-Clock referenziert werden. Ziel ist eine Minimierung zeitlicher Abweichungen im Netzwerkbetrieb, insbesondere bei sensiblen Audio-Streams.

Für externe Synchronisationsumgebungen steht ein 10-MHz-BNC-Clock-Eingang (50 Ohm) zur Verfügung, über den sich der Switch in bestehende Masterclock-Systeme integrieren lässt.

Netzwerktopologie und galvanische Isolation

Der NH10 trennt Netzwerksegmente konsequent voneinander. Alle RJ45-Ports sind mit spezieller Filtertechnik versehen, während zwei SFP-Ports eine vollständige galvanische Trennung über optische Übertragung ermöglichen.

Diese Architektur reduziert elektrische Kopplung zwischen angeschlossenen Geräten und verhindert, dass Störungen über das Netzwerk in nachfolgende Audio-Komponenten gelangen.

Stromversorgung und Störverhalten

Die Stromversorgung basiert vollständig auf linearen Spannungsreglern. Auf Schaltwandler wird bewusst verzichtet. Dadurch entsteht eine gleichmäßigere, rauschärmere Versorgung aller Schaltungsteile.

Ein wesentlicher Konstruktionspunkt ist die Reduktion von HF-Störungen und hochfrequenten Schaltartefakten, die in konventionellen Netzwerkkomponenten üblich sind.

Zusätzlich lässt sich die LED-Portanzeige deaktivieren, um elektrische und optische Störquellen weiter zu reduzieren.

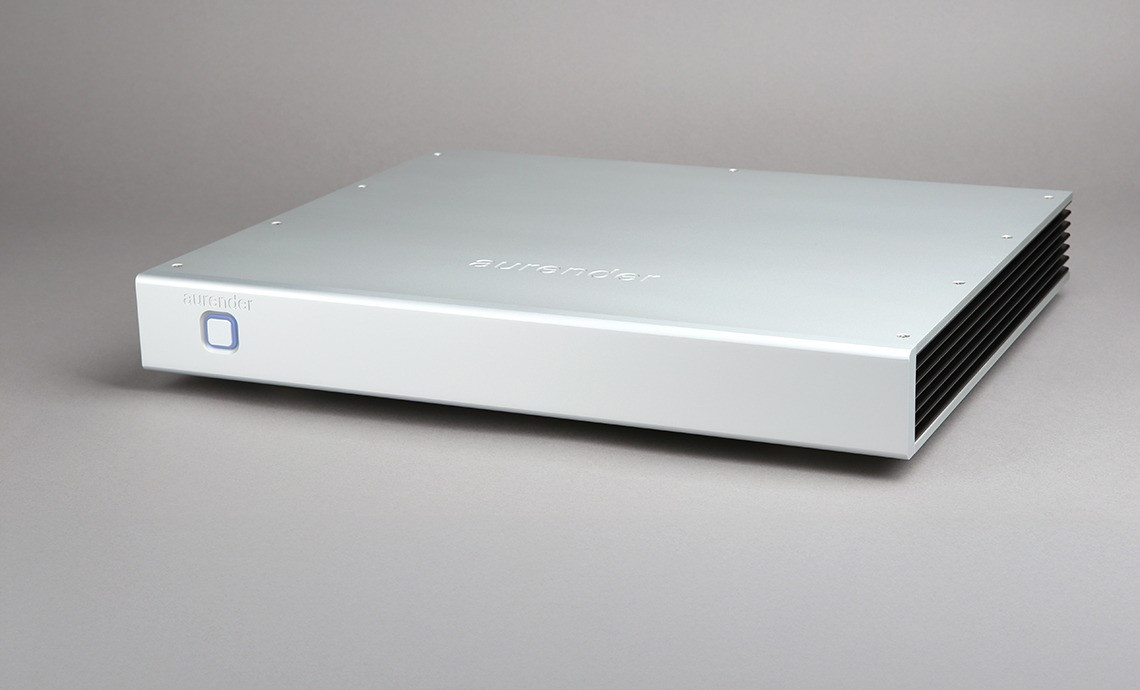

Gehäuse und mechanische Konstruktion

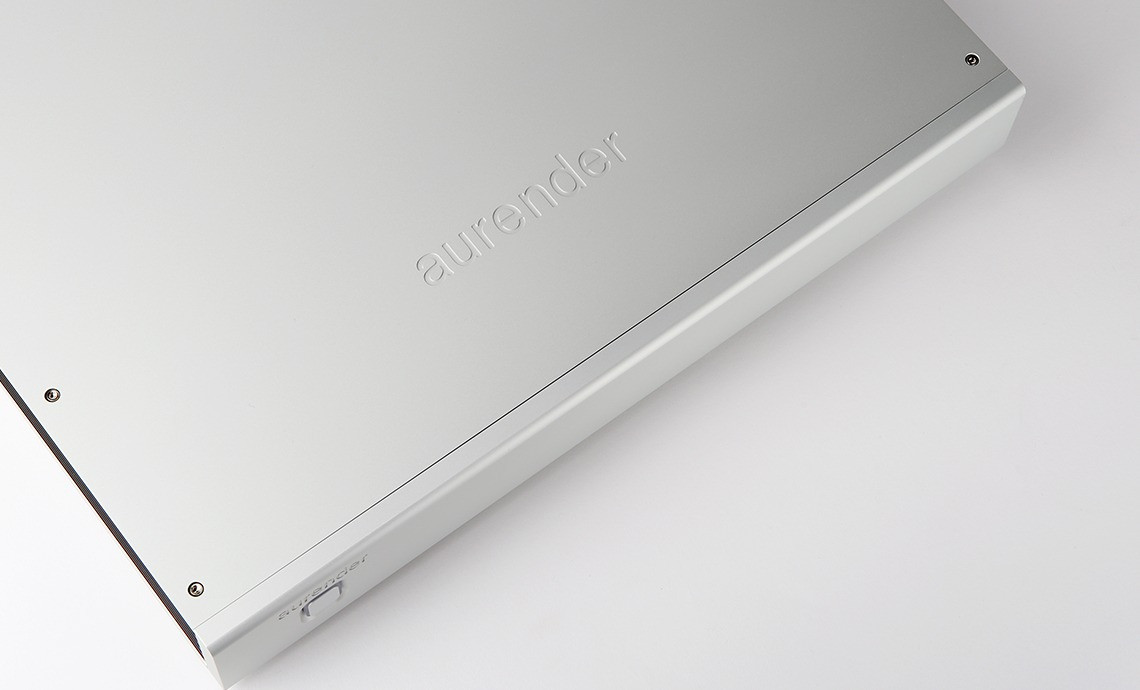

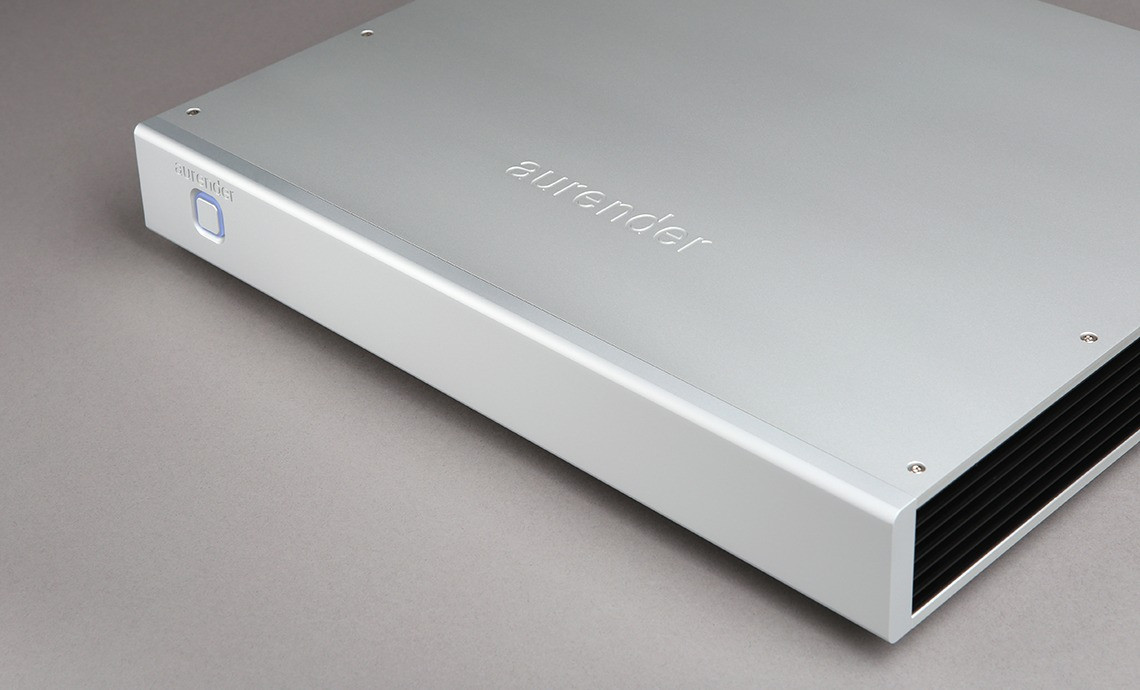

Das Gehäuse besteht aus massiv gefrästem Aluminium. Neben der mechanischen Stabilität dient es auch der Abschirmung gegen elektromagnetische Einstreuungen und Vibrationen.

Die Konstruktion ist auf Dauerbetrieb ausgelegt und folgt dem gleichen gestalterischen Prinzip wie die übrigen Aurender-Komponenten.

Netzwerkfunktion im Audiokontext

Der NH10 verarbeitet keine Audiosignale im klassischen Sinne, sondern optimiert die Netzwerkbedingungen für nachgelagerte Digitalgeräte. Typische Anwendungen sind:

• Streaming-Systeme mit separatem Transport und DAC
• Hochwertige Netzwerkplayer
• Systeme mit externer Masterclock
• Setups mit kritischer Jitter-Anforderung

Technische Daten – Aurender NH10

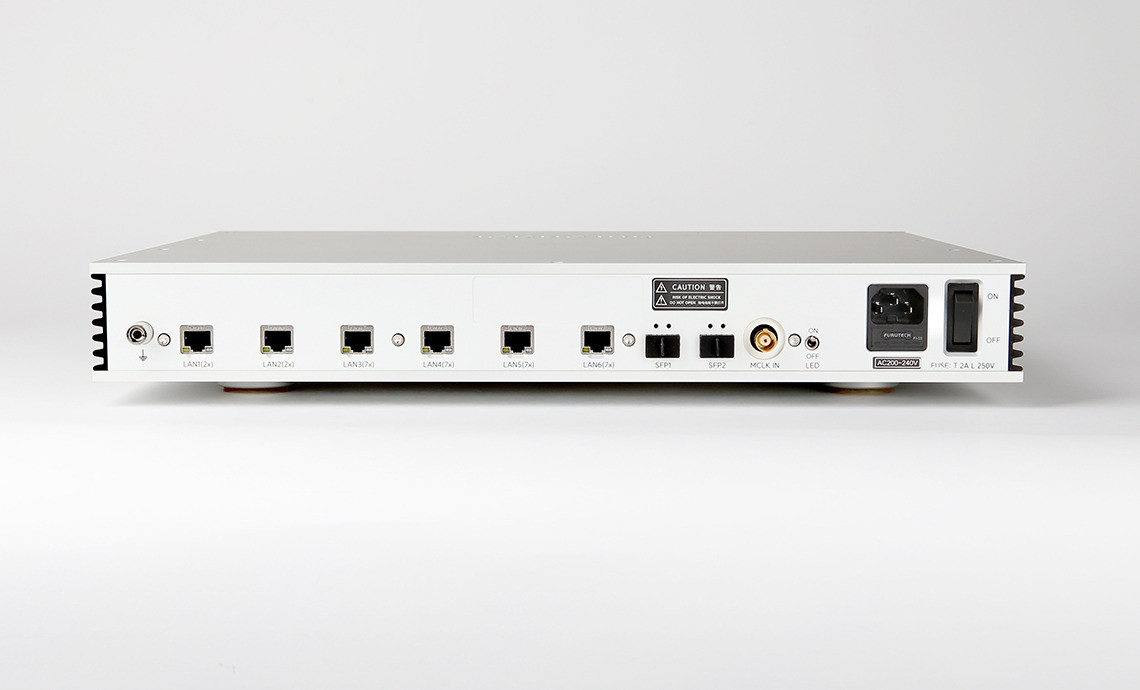

Netzwerk & Schnittstellen

• Standards: IEEE 802.3i / 802.3u / 802.3ab / 802.3z
• LAN-Ports:
  • LAN1–LAN2: 100 / 1000 Mbps
  • LAN3–LAN6: 100 / 1000 Mbps
• SFP-Ports: 2 × (100 / 1000 Mbps)
• Anschlüsse: RJ45 (8-Pin), SFP
• Maximale Übertragungsdistanz: 100 m

Clocking & Synchronisation

• OCXO-Clock mit < 0,005 ppm Frequenzstabilität
• FPGA-basierte Synchronisation
• Externer Clock-Eingang:
  • 10 MHz
  • 0,7 Vrms
  • BNC, 50 Ohm

Stromversorgung

• Vollständig lineares Netzteil
• Keine DC-DC-Schaltwandler
• Leistungsaufnahme:
  • Standby: ca. 3,1 W
  • Betrieb (Warm-up): bis ca. 26 W
  • Locked State: bis ca. 20 W

Mechanik & Gehäuse

• CNC-gefrästes Aluminiumgehäuse
• Abmessungen: 430 × 355 × 56 mm (mit Füßen 68 mm)
• Gewicht: ca. 8,0 kg
• LED-Anzeige abschaltbar

Betriebsbedingungen

• Betriebstemperatur: 10 °C – 35 °C
• Eingangsspannung: 110 V / 220 V (Sicherung: 2A, träge, 5 × 20 mm)

Einordnung

Der Aurender NH10 ist als infrastrukturelle Komponente innerhalb hochwertiger Streaming-Systeme konzipiert. Er greift nicht in die Signalverarbeitung ein, sondern adressiert die vorgelagerte Netzwerkinfrastruktur. Im Fokus stehen elektrische Ruhe, zeitliche Stabilität und die kontrollierte Kopplung digitaler Geräte innerhalb audiophiler Netzwerktopologien.
