Äntligen en analog crossover igen!

Det är svårt att optimalt integrera woofers eller subwoofers ljudmässigt.
För närvarande finns det nästan bara digitala crossovers för detta ändamål.

Men vem vill bli digital igen i en avancerad analog uppspelningskedja?
SPL crossover sätter kursen igen.

Sätt kursen

Delningen är uppdelad i två sektioner: den låga sektionen för bashögtalarna/högtalarna eller subwoofern (mono eller stereo) och mellanhög-sektionen för topp-/huvudhögtalarna.

Delningsfrekvenserna för låg och medelhög kan ställas in individuellt från 50 Hz till 120 Hz i 6 kopplingslägen.

Lågfiltret har en lutning på 24 dB per oktav. Lutningen på mid-hi-filtret kan ändras från 12 dB till 24 dB.

Samtida

ljudsignaler bör komma från de övre högtalarna och bashögtalarna/subwoofers.
Crossover erbjuder en variabel faskontroll för detta.

Använd vippknappen för att aktivera faskontrollen (fas 0° eller fas -180°) och använd reglaget för att upprätta synkronicitet.

Om fasstyrningen inte behövs kan den stängas av och försvinner därmed helt från signalvägen.

En eller två?

Om du vill ansluta två bashögtalare eller subwoofers (en för L och en för R), bör denna omkopplare ställas på stereo.

Om du bara använder en bas eller subwoofer, byt till mono. Delningen genererar en monosignal av de låga frekvenserna och matar ut denna på båda låga utgångarna (L + R).

På eller av?

Om du vill köra topp-/huvudhögtalarna med full räckvidd kan du stänga av MID Hi-filtret.

ta bort det

Med low-cut-filtret kan alla frekvenser under 20 Hz filtreras bort.

Detta gör att effektförstärkaren inte behöver förstärka ohörbara låga frekvenser och belastningen på högtalaren avlastas.

Om det är roligt

Bashögtalarens eller subwooferns utgångsvolym kan varieras från -10 dB till +10 dB.

Förutom den rent korrigerande justeringen av högtalarsystemet kan du även andas mer "djup" i härligt lågbasmusik. Trogen mottot:

"Lyckan är när basen slår in."

Gamla goda tider

Två mekaniska VU-mätare visualiserar ingångsnivåerna för vänster och höger ljudkanal.

Med VU-omkopplarna kan du optimera displayen för olika signalnivåer och välja var signalen som visas här ska avlyssnas.

Fritt val

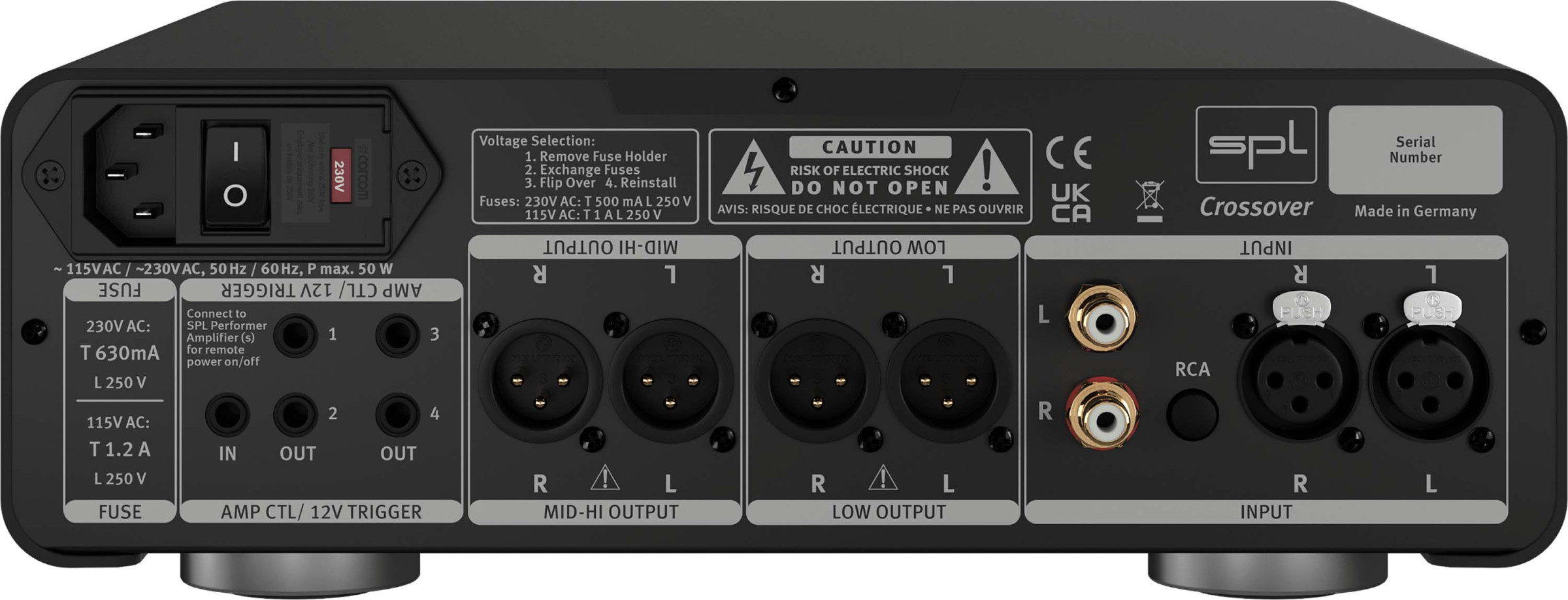

Crossovern erbjuder både balanserade ingångar med XLR-uttag och standardingångar med guldpläterade RCA-uttag

Låg & Mellan Hej

På utgångssidan är effektförstärkarna eller aktiva högtalare eller bashögtalare/subwoofers anslutna till låg- och mellanhög-utgångarna med hjälp av symmetriska XLR-anslutningar.

På så sätt kan även längre kabeldragningar genomföras utan störningar.

Allt under kontroll - AMP CTL

Standby-läget för upp till fyra enheter med en 12V triggeringång kan slås på och av via AMP CTL tillsammans med crossover (AMP CTL Out). Anslutningen av effektförstärkare är särskilt användbar här. Men standbyläget för själva delningen kan också slås på och av (AMP CTL In) av en förförstärkare som Director Mk2 eller Phonitor x via AMP CTL.

Låter bra

Med alla enheter i Professional Fidelity-serien utvecklas SPL inte bara enligt plan från början, utan även genom gehör. Många av grundkomponenterna är monterade på kretskorten i genomgående hålmontering (THT). Detta säkerställer att de komponenter som låter bäst är installerade.

VOLTAIR-tekniken

VOLTAiR består av termerna Volt och Air .
Volt är enheten för elektrisk spänning och Air är det engelska ordet för luft.

VOLTAiR symboliserar den till synes obegränsade dynamiken som ett resultat av den höga ljudspänningen.

120V-teknik är SPL-referenstekniken. Den är unik i ljudvärlden eftersom den fungerar med en DC-spänning på 120 volt. Detta motsvarar fyra gånger driftspänningen för IC-baserade operationsförstärkare för halvledarsystem. De kallar denna oöverträffade teknologi för VOLTAiR-teknik i sin Professional Fidelity-serie.

Högsta möjliga ljudkvalitet kräver högsta möjliga ljuddriftspänning.

120V-tekniken fungerar på +/- 60 V. För att kunna hantera en så hög spänning har de utvecklat speciella proprietära op-amps som kan arbeta vid +/- 60V DC - SPL 120V-SUPRA op-amps. Denna höga spänning skulle förstöra konventionella komponenter och operationsförstärkare.

120V-tekniken uppnår exceptionella tekniska specifikationer och ljudfördelar. Ur teknisk synvinkel, vad gäller dynamiskt omfång, signal-brusförhållande och överbelastningsmotstånd. Ljudmässigt, detaljrikedom och en absolut avslappnad lyssningsglädje.

"120V" i teknikens namn har för övrigt inget med den lokala nätspänningen från uttaget att göra. Det handlar om driftspänningen i enheten som ljudsignalerna bearbetas med.

Nätspänningen från uttaget omvandlas till erforderlig sekundärspänning i enhetens interna linjära strömförsörjning med ringkärlstransformator. Likriktare omvandlar denna AC-spänning till de DC-spänningar som krävs i ljudenheten.
