Luxman E-07 Phono Vorstufe MM/MC

E-07 Phono Vorstufe MM/MC

MM/MC-Phonovorverstärker für kompromisslose analoge Wiedergabe

Der Phonovorverstärker ist ein zentrales Element jeder hochwertigen Vinyl-Kette. Er verarbeitet extrem kleine Signale und entscheidet maßgeblich über Klangqualität, Dynamik und Räumlichkeit. Mit dem E-07 präsentiert Luxman zum 100-jährigen Firmenjubiläum 2025 einen rein transistorbasierten Phonovorverstärker, der konsequent auf klangliche Präzision, Flexibilität und technische Perfektion ausgelegt ist.

Flexible Anschlussmöglichkeiten inklusive symmetrischem MC-Eingang

Der E-07 bietet zwei unsymmetrische RCA-Eingänge sowie einen symmetrischen XLR-Eingang für MC-Tonabnehmer. Besonders der symmetrische Eingang ermöglicht eine verlustarme Signalübertragung mit hoher Kanaltrennung und exakter räumlicher Abbildung.

Für MC-Systeme kommt ein neu entwickelter Step-up-Übertrager mit Super-Permalloy-Kern zum Einsatz. Pro Kanal arbeiten zwei unabhängige Übertrager mit wählbarer Low- und High-Gain-Charakteristik, wodurch eine optimale Anpassung an unterschiedliche MC-Tonabnehmer möglich ist.

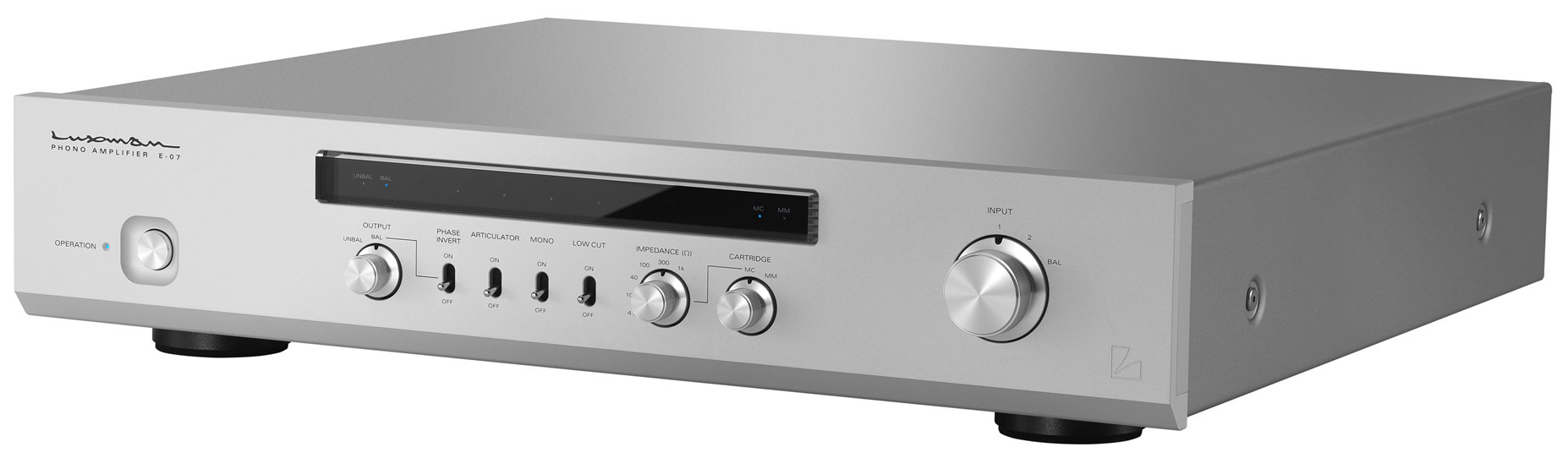

Das schlanke Gehäuse mit blasted-white Front fügt sich optisch nahtlos in bestehende Luxman-Anlagen ein.

Hochwertige Verstärkertechnik

Im empfindlichen Eingangsbereich setzt Luxman auf eine NF-Schaltung mit parallel geschalteten FETs, die ein exzellentes Signal-Rausch-Verhältnis und eine äußerst präzise Verstärkung gewährleisten. Alle verwendeten Bauteile sind selektiert und wurden nach umfangreichen Hörtests ausgewählt.

Die loopless Gehäusekonstruktion, OFC-Innenverkabelung sowie aufwändige Abschirmungen minimieren Störeinflüsse und sorgen für eine saubere, natürliche Signalübertragung.

Umfangreiche Anpassungsmöglichkeiten

Der E-07 erlaubt eine präzise Abstimmung auf nahezu jeden Tonabnehmer:

• MC-Lastimpedanz (Front): 4,7 / 10 / 40 / 100 / 300 / 1.000 O
• MM-Lastimpedanz (Rückseite): 34 / 47 / 56 / 100 kO
• MM-Kapazität (Rückseite): 0 / 100 / 220 / 320 pF

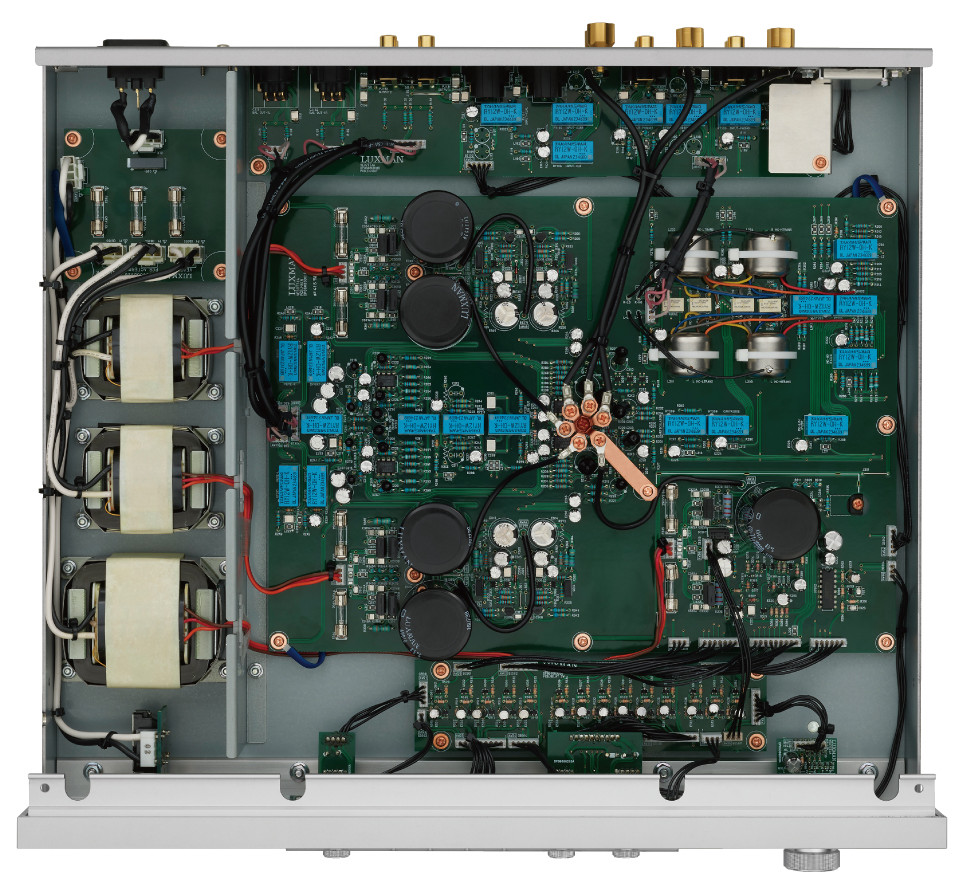

Leistungsstarkes, getrenntes Netzteil

• Drei unabhängige Transformatoren sorgen für eine stabile und störungsfreie Stromversorgung:
• Separate Netzteile für linken und rechten Kanal
• Eigener Transformator für Relais- und Steuerkreise
• Großzügig dimensionierte Siebkondensatoren (10.000 µF × 5)

Optimierte Erdung und mechanische Stabilität

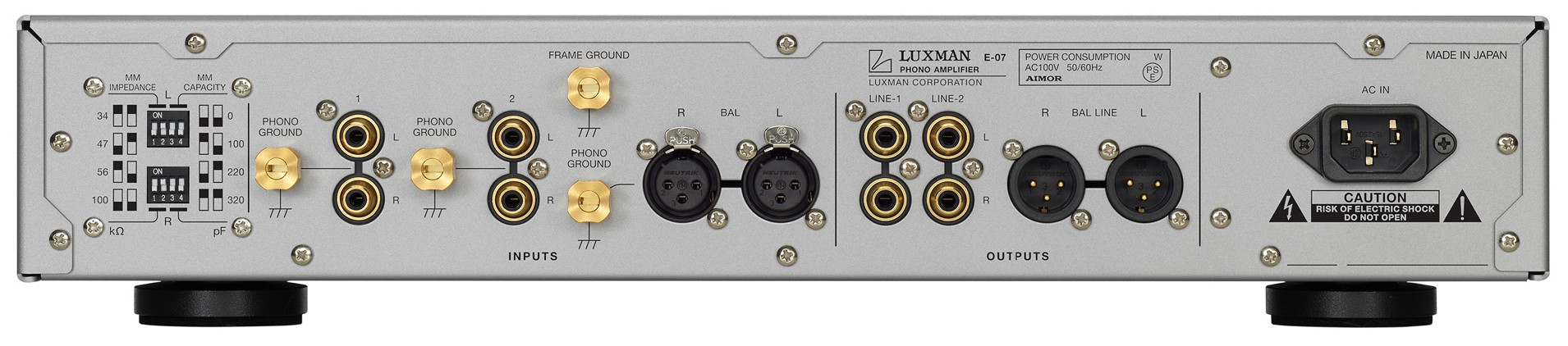

Massive, vergoldete Erdungsterminals aus Messing sind direkt mit den jeweiligen Eingangsschaltungen verbunden und reduzieren Brummschleifen effektiv. Ergänzend kommt Luxmans Petal Ground Structure (PGS) zum Einsatz, bei der alle Massebezüge zentral und gleichmäßig geführt werden.

Das vibrationsarme Gehäuse mit doppelter Kupferbodenplatte (3,6 mm), hoher Masse und resonanzoptimierten Füßen gewährleistet eine stabile, unverfälschte Wiedergabe.

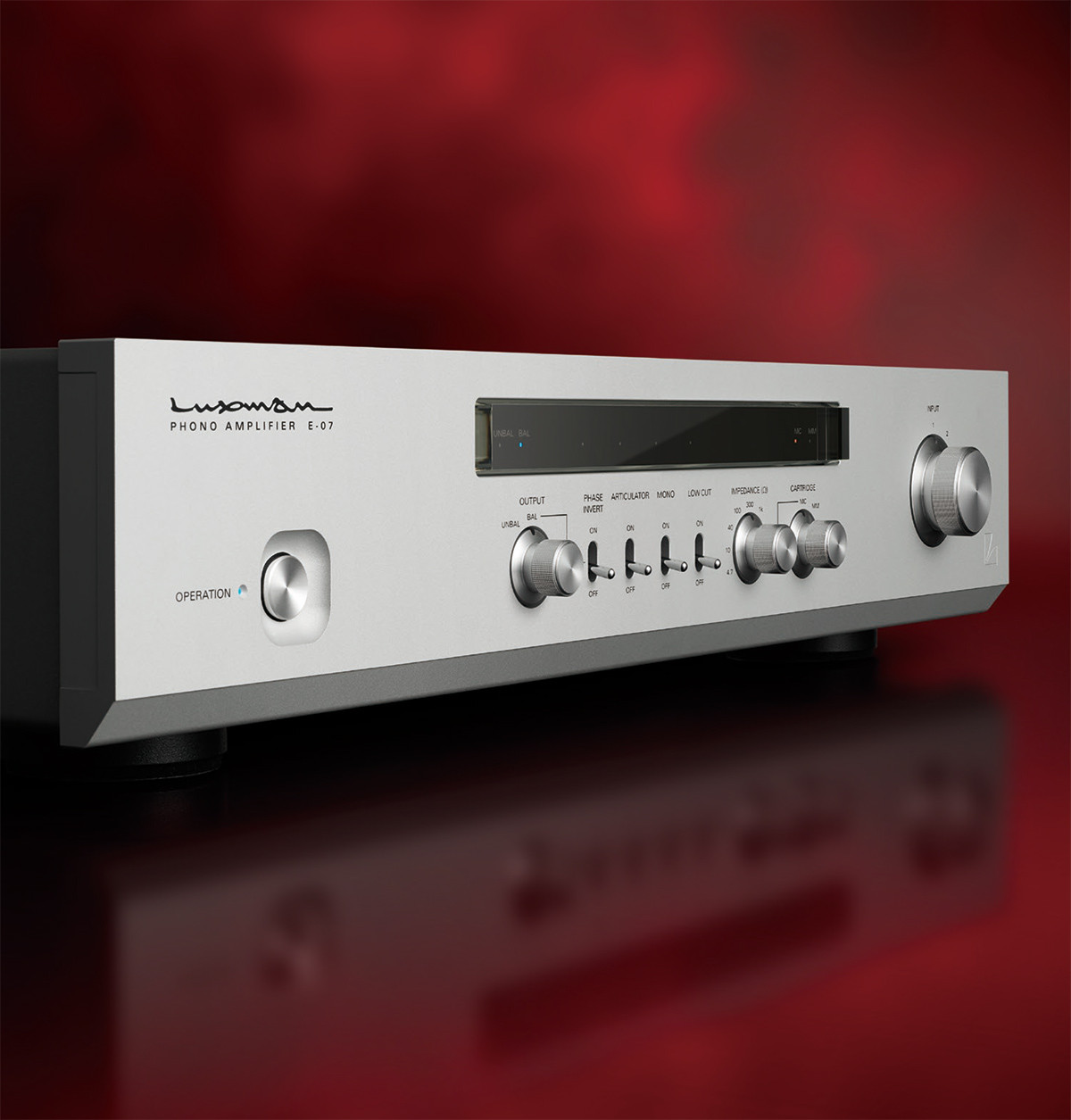

Praktische Zusatzfunktionen

• Articulator zur Entmagnetisierung von MC-Übertragern und Tonabnehmern
• Low-Cut-Filter gegen tieffrequente Störungen
• Mono-Schalter für Monoplatten
• Phasenumkehr zur optimalen Integration in die Verstärkerkette

Technische Daten

• Schaltungsdesign: NF-Phono-Vorverstärker mit präziser RIAA-Entzerrung
• MC-Step-Up-Übertrager: Super-Permalloy-Kern × 4, Low/High unabhängig pro Kanal
• Eingangsempfindlichkeit:
  MM: 3,2 mV
  MC High: 0,37 mV
  MC Low: 0,12 mV
• Verstärkung:
  MM: 38 dB
  MC High: 57 dB
  MC Low: 66 dB
• Maximales Eingangssignal:
  MM: 120 mV
  MC High: 15 mV
  MC Low: 5 mV
• RIAA-Kennlinie:
  MM: 20 Hz – 20 kHz (±0,1 dB)
  MC: 20 Hz – 20 kHz (±0,3 dB)
• Klirrfaktor (THD): 0,003 %
• Signal-Rausch-Verhältnis:
  MM: 88 dB
  MC High: 81 dB
  MC Low: 78 dB
• Kanaltrennung: = 80 dB
• Abmessungen (B × H × T): 440 × 92 × 407 mm
• Gewicht: 13,2 kg
